工业车间金属废料周转料斗带底座结构

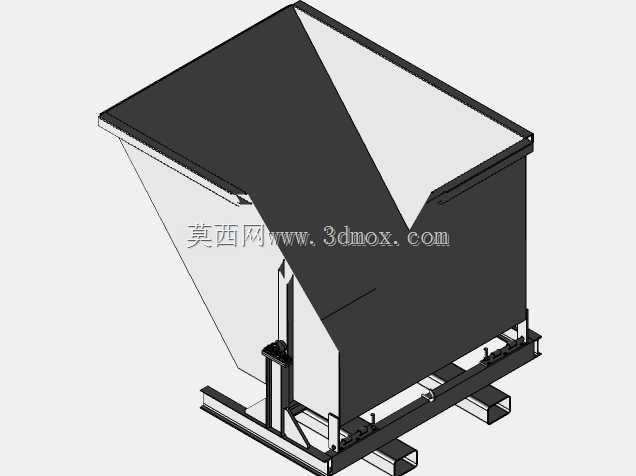

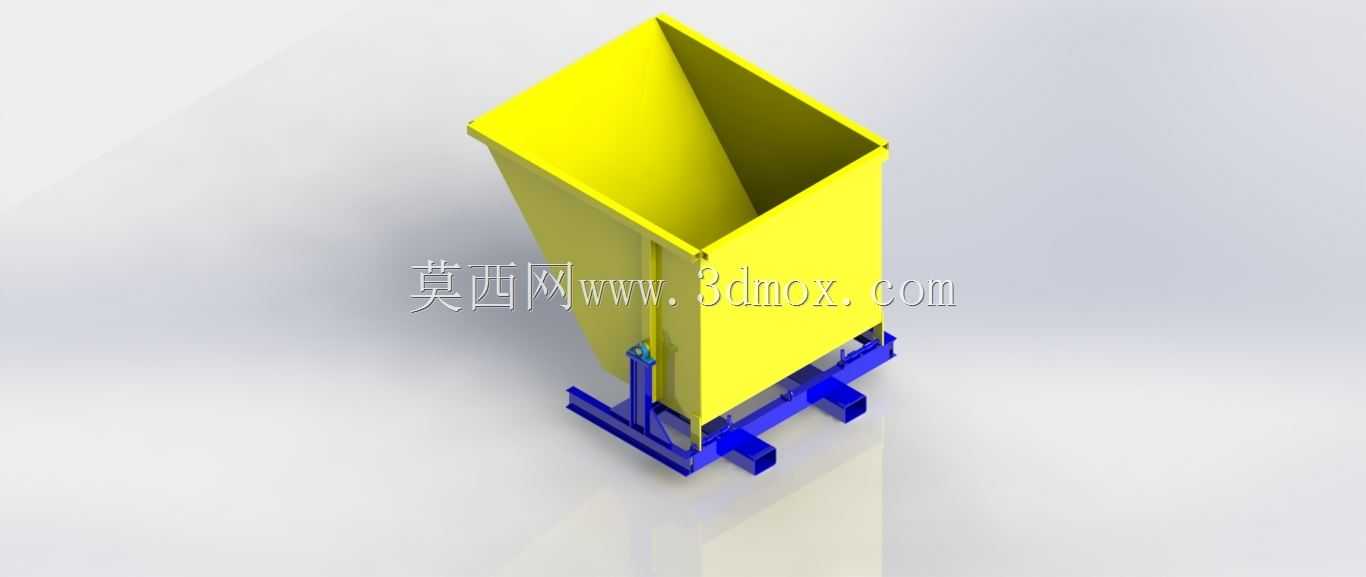

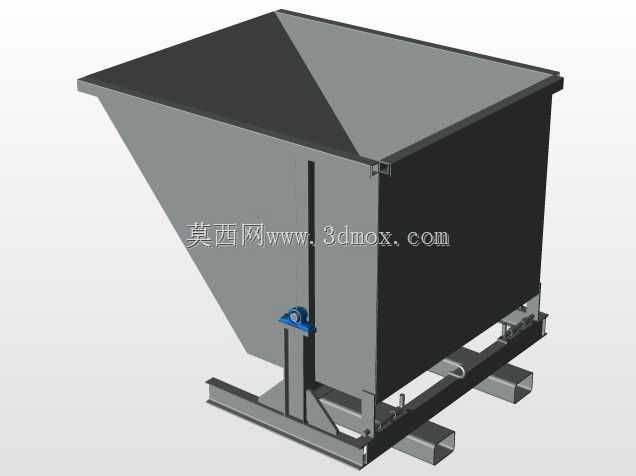

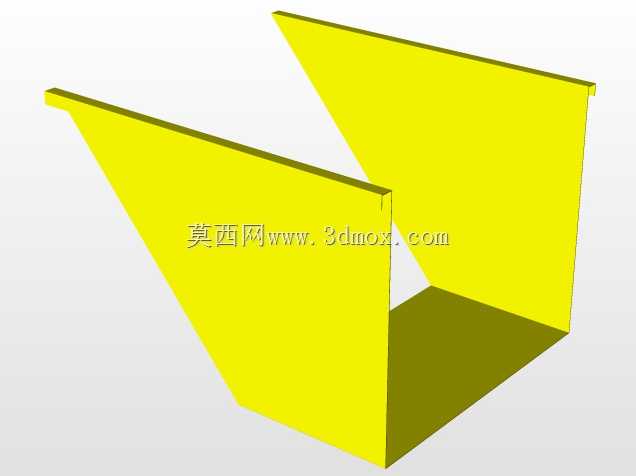

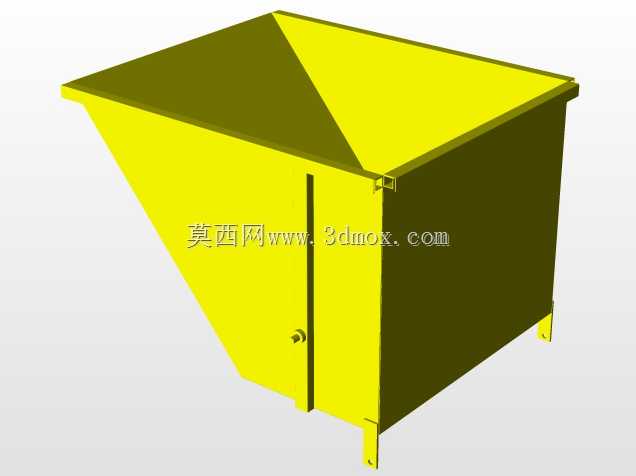

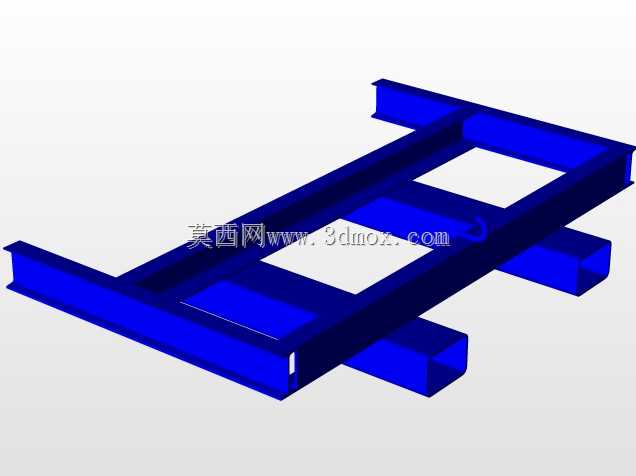

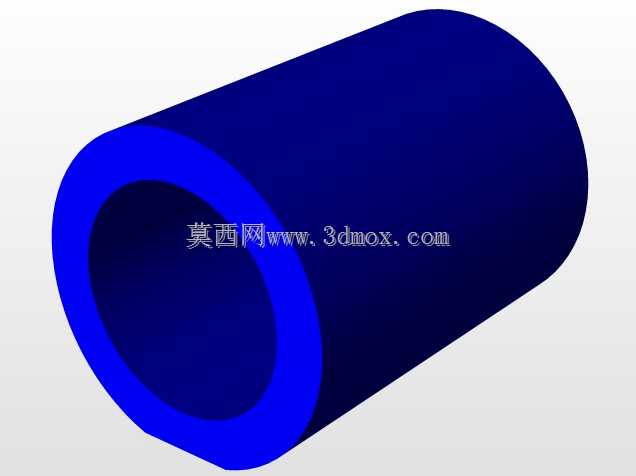

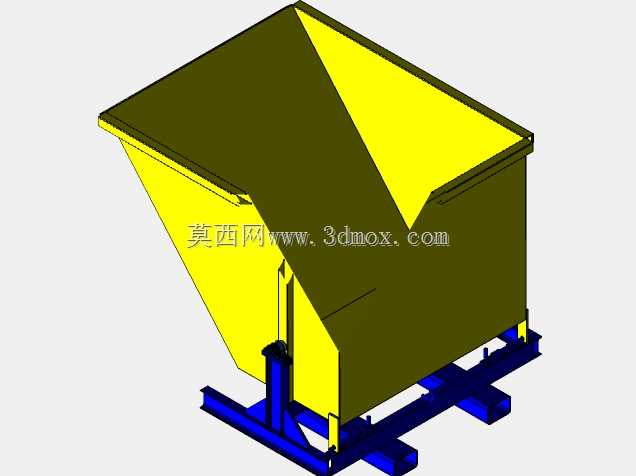

在机械加工、冲压焊接、零部件装配等离散制造车间的日常生产流转环节，散状金属边角料、切削废料、工序间待转运工件的归集与周转，一直是现场物流管理里容易被忽略却直接影响生产效率的环节。这款带配套底座的金属料斗，正是针对车间内短距离废料归集、定点暂存、叉车转运的实际需求设计的结构件，整体采用上宽下窄的梯型斗体结构，斗体上口尺寸为1250mm，深度方向尺寸为1000mm，这种锥度设计一方面能在堆存散料时依靠物料自重向斗体下部聚拢，避免散料在斗口边缘卡滞撒漏，另一方面在倾倒物料时，斗体内壁的倾斜角度能让散状废料顺畅滑出，不会出现物料粘附在斗壁角落残留的情况。斗体主体采用薄壁钢板折弯焊接成型，侧壁外侧设置有竖向加强筋，因为车间日常使用中，料斗经常会被叉车磕碰、被吊装的工件意外撞击，加强筋的布置刚好沿着斗体受力最大的竖向棱边分布，不需要额外增加过多板厚就能提升整体抗变形能力，控制整体自重的同时延长使用寿命。配套的蓝色底座结构，是整个料斗实现稳定放置、快速转运的核心部分，底座下方预留了标准叉车叉齿的插入空间，叉齿插入位的尺寸匹配普通内燃叉车、电动托盘叉车的常规叉齿间距，不需要额外适配属具就能完成叉取转运作业；底座上设置的定位立柱，刚好和斗体底部的定位套配合，料斗放置在底座上时，立柱插入定位套后能限制斗体的水平位移，即使叉车转运过程中经过车间地面的减速带、轨道接缝产生颠簸，斗体也不会从底座上滑落偏移。在实际应用场景里，这类料斗通常会被放置在机床工位旁边、焊接作业区的边角位置，用来临时收集加工产生的钢屑、冲压边角料、焊渣等生产废弃物，当料斗归集到额定容量后，叉车可以直接连同底座一起叉起，转运到车间的废料集中堆放区，也可以通过配套的起吊结构将斗体单独吊起，完成高位倾倒作业，不需要人工参与物料的卸载，能大幅降低车间一线操作人员的重体力劳动占比。设计过程中，斗体的上口边缘做了外翻卷边处理，一方面是消除钢板裁切后的锋利边，避免现场操作人员归集物料时被割伤，另一方面卷边形成的环形加强结构能提升斗口的抗变形能力，即使料斗被叉车叉齿碰撞到斗口位置，也不容易出现向内凹陷的变形。斗体底部和底座接触的位置，设置了加厚的耐磨垫板，因为日常放置、叉取过程中，斗底和底座之间会产生频繁的摩擦，加厚垫板采用耐磨钢板材质，磨损后可以单独更换，不需要整体更换斗体，降低后期的维护成本。从安装边界来看，料斗整体放置时的占地尺寸略大于斗体底部尺寸，底座的外轮廓尺寸比斗体底部单边宽出80mm，放置在车间硬化地面上时，不需要额外做地脚固定，依靠自身和物料的重量就能保持稳定，即使受到轻微的外力碰撞也不会出现倾翻的情况；料斗满载状态下的总高度控制在1500mm以内，刚好能通过车间内常规的防火门、设备通道，不会因为高度问题影响车间内的通行转运。斗体内部的转角位置全部采用圆弧过渡设计，避免直角缝隙积存细小的切削碎屑，日常清理时只需要用压缩空气吹扫就能将角落残留的碎屑清理干净，不会出现长期积料导致的锈蚀问题。在工序间工件周转的场景下，这款料斗也可以用来盛放批量的小型结构件、标准件，锥度结构让空斗状态下可以互相嵌套堆叠，闲置时能大幅减少仓储占用空间，相比普通的方形周转箱，嵌套堆叠的空间利用率能提升60%以上。底座的叉齿入口处做了导向倒角，叉车驾驶员在叉取料斗时，不需要完全精准对位就能将叉齿顺利插入，降低叉车作业的对位难度，提升车间内的转运效率。
