小型精密手动夹紧定位工装结构

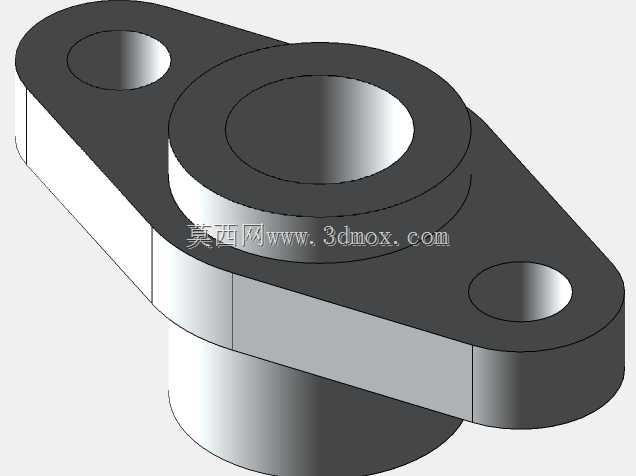

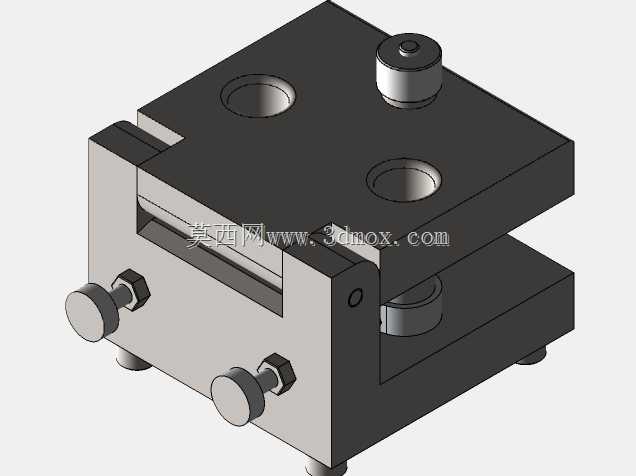

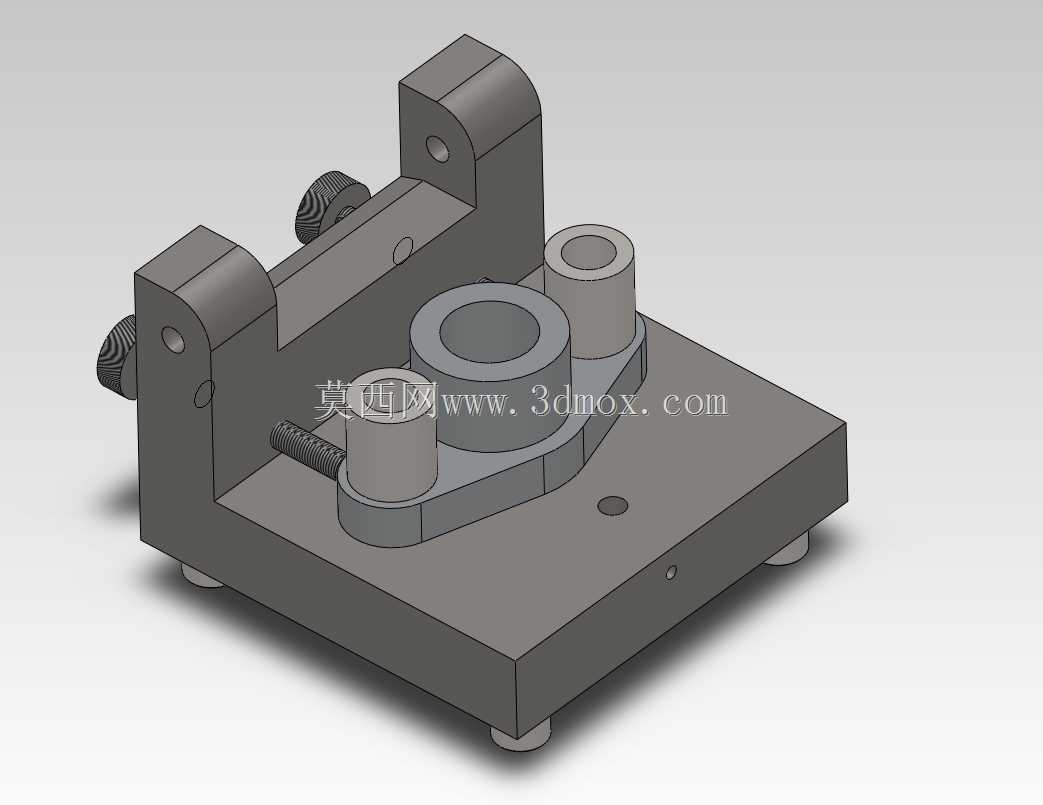

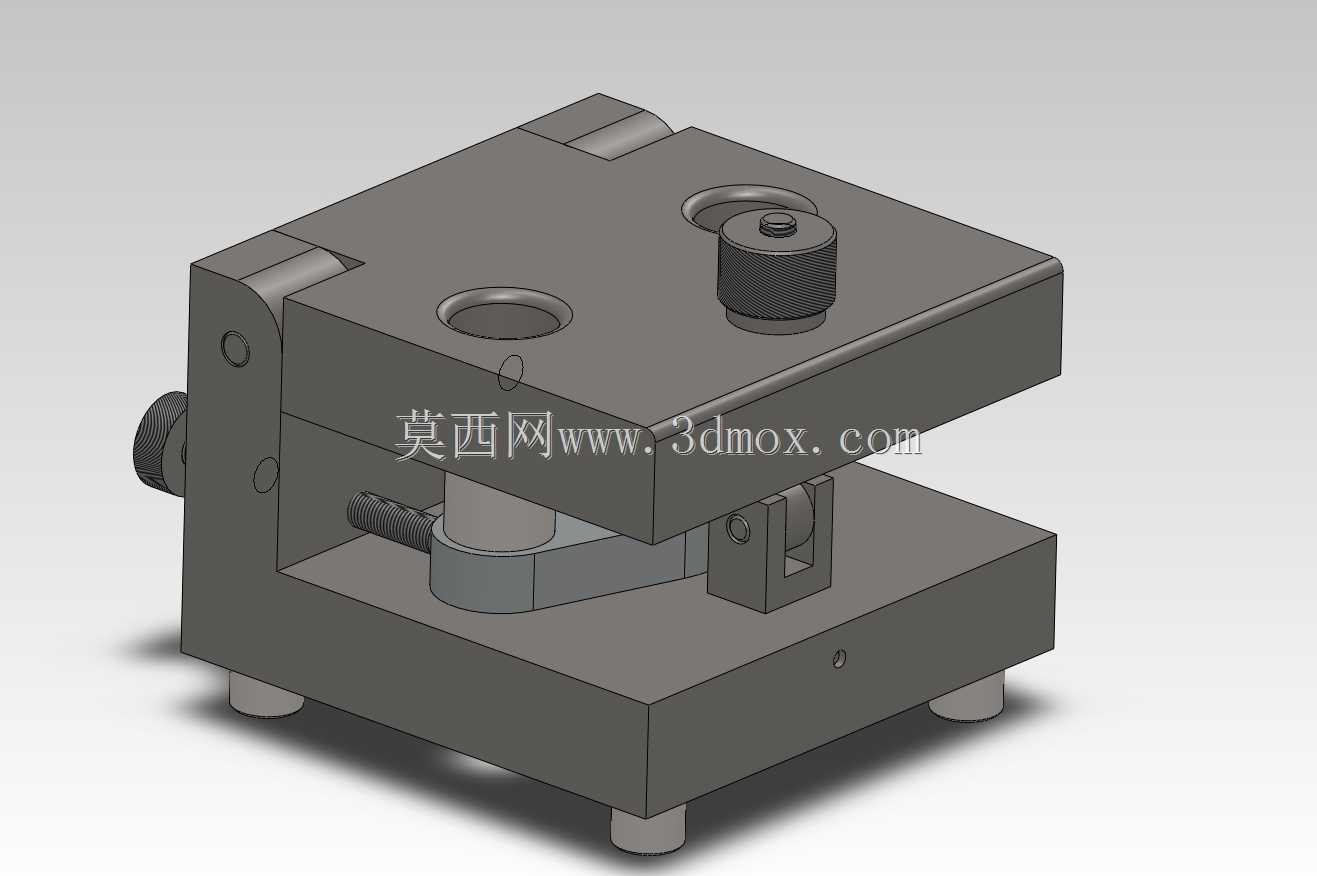

这款手动夹紧定位工装主要面向小尺寸零件的精密加工、检测工序装夹需求，常见于五金零件批量抽检、小型轴类/盘类零件铣削加工、线切割装夹、精密部件装配定位等场景，能在不借助气动、液压动力源的前提下，依靠纯机械结构实现工件的快速夹紧与可靠定位，适配台式钻床、小型铣床、工具磨床等常规机加工设备的工作台安装，也可单独放置在检验平台上作为零件尺寸检测的定位基准使用。从结构设计逻辑来看，整体采用上下两层分体式基座布局，下层基座作为整个工装的承载基础，底部设置四个等高支撑柱，既可以保证工装放置时的平面度，也能留出足够的排屑、清理空间，避免加工过程中切屑堆积在工装底部影响定位精度；下层基座上集成了侧向推进螺杆组件，螺杆端部连接活动压块，转动侧方的滚花旋钮即可推动压块实现工件的侧向辅助定位，同时螺杆采用细牙螺纹设计，进给精度可达0.1mm每转，能适配不同外形尺寸的工件装夹间隙调整。上层压板通过后侧的铰接转轴与下层基座连接，可实现一定角度的翻转开合，方便工件的上下料操作，压板上设置两个通孔，一个用于安装顶部的滚花压紧螺钉，转动该螺钉即可实现对工件顶面的垂直方向压紧，螺钉头部采用网纹滚花设计，无需借助扳手即可手动施加足够的夹紧力，适合频繁换件的小批量生产场景；另一个通孔为定位销孔，可根据待装夹工件的定位需求选配不同直径的定位销，实现工件的孔位定位，保证重复装夹的位置一致性。工装的铰接位置设置了阻尼结构，避免上层压板在开合过程中自由晃动磕碰工件，同时铰接轴采用间隙配合设计，长期使用磨损后可快速更换轴套，降低维护成本。从安装边界来看，整个工装的整体轮廓尺寸控制在120mm×100mm×80mm范围内，下层基座的安装孔位按照常规机用平口钳的安装槽距设计，既可以直接通过压板固定在机床工作台上，也可以加装快换底板适配不同设备的快换工装系统，无需额外制作过渡连接板。在功能特性上，这款工装兼顾了定位精度与操作便捷性，纯机械结构没有复杂的动力管线，不存在气动液压元件的密封老化、泄漏问题，维护成本极低，适合多品种小批量的柔性生产场景；夹紧力的大小可以通过顶部螺钉和侧向螺杆的进给量手动控制，针对薄壁类、易变形零件的装夹，可以灵活调整夹紧力避免工件装夹变形，相比通用平口钳，这款工装的结构更紧凑，占用工作台面积更小，针对小型零件的装夹不会出现钳口超出工件加工范围、干涉刀具路径的问题。设计过程中重点考虑了工装的通用性，所有的压紧接触面都预留了可更换的硬质合金垫块安装位置，长期使用磨损后只需更换垫块即可恢复工装精度，无需整体报废；同时所有的操作旋钮都设置在工装的外侧和顶部，操作人员在装夹工件时手部不会进入加工区域，操作安全性更高。在实际使用场景中，这类小型手动工装常配合三坐标测量机使用，作为小型精密零件的检测定位夹具，也可用于电火花加工的电极装夹，依靠稳定的机械结构保证加工过程中工件不会出现位移，相比通用夹具，其定制化的结构能更好贴合特定零件的装夹需求，减少装夹找正的辅助时间，提升小批量加工的生产效率。结构上没有采用复杂的传动机构，所有零件都采用常规的机加工工艺即可制作，加工成本低，适合车间根据自身生产需求快速改制调整，比如更换不同形状的压块即可适配异形零件的装夹，拓展工装的使用范围。
