立式导柱式冲压成型工装结构设计

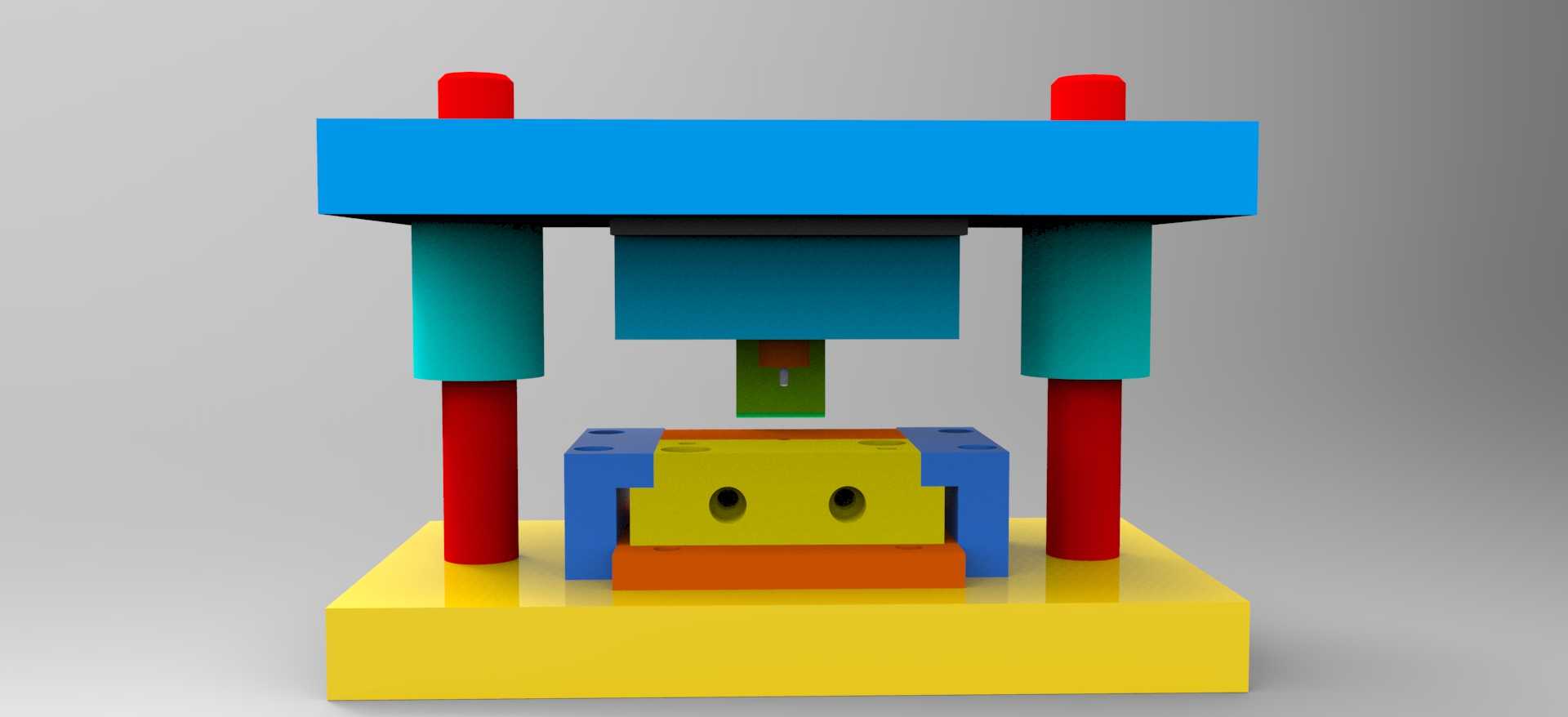

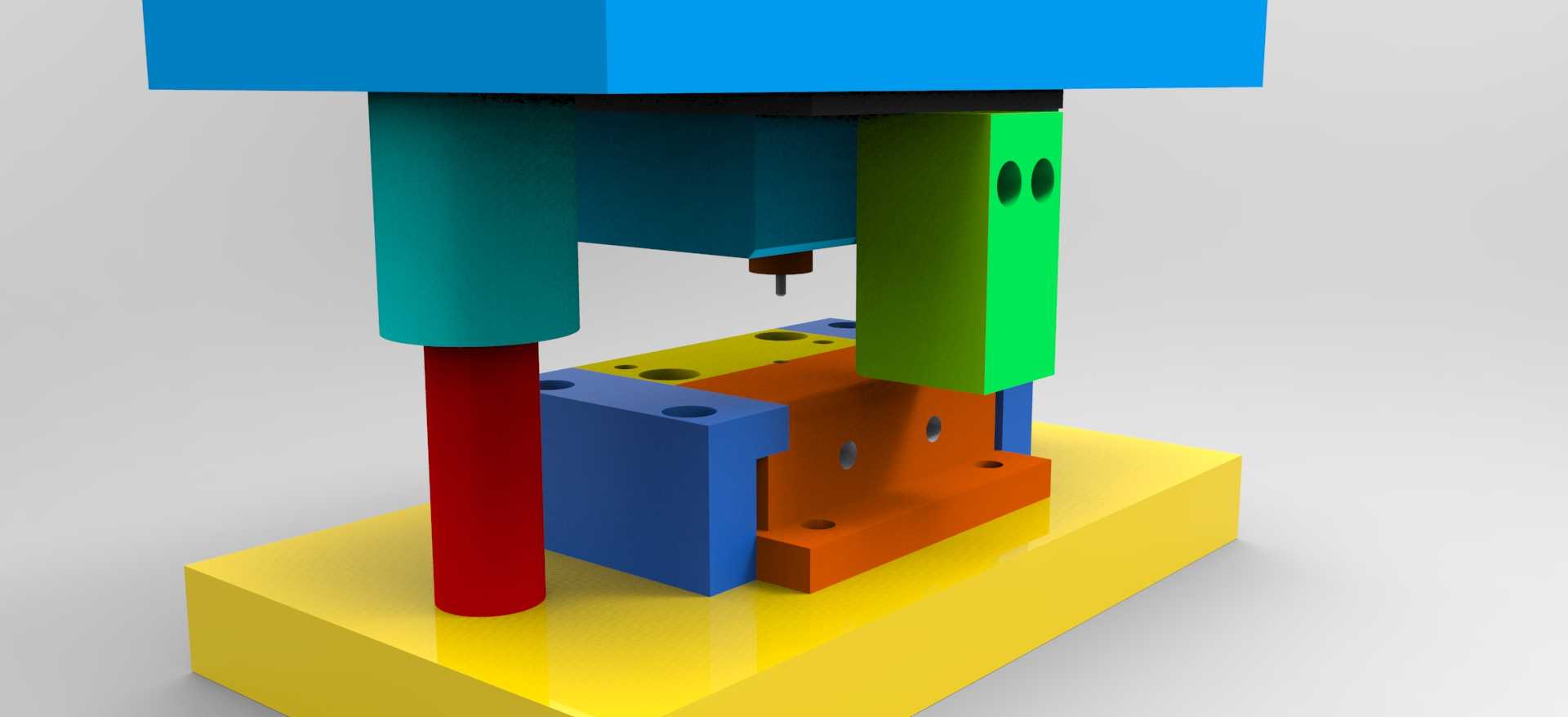

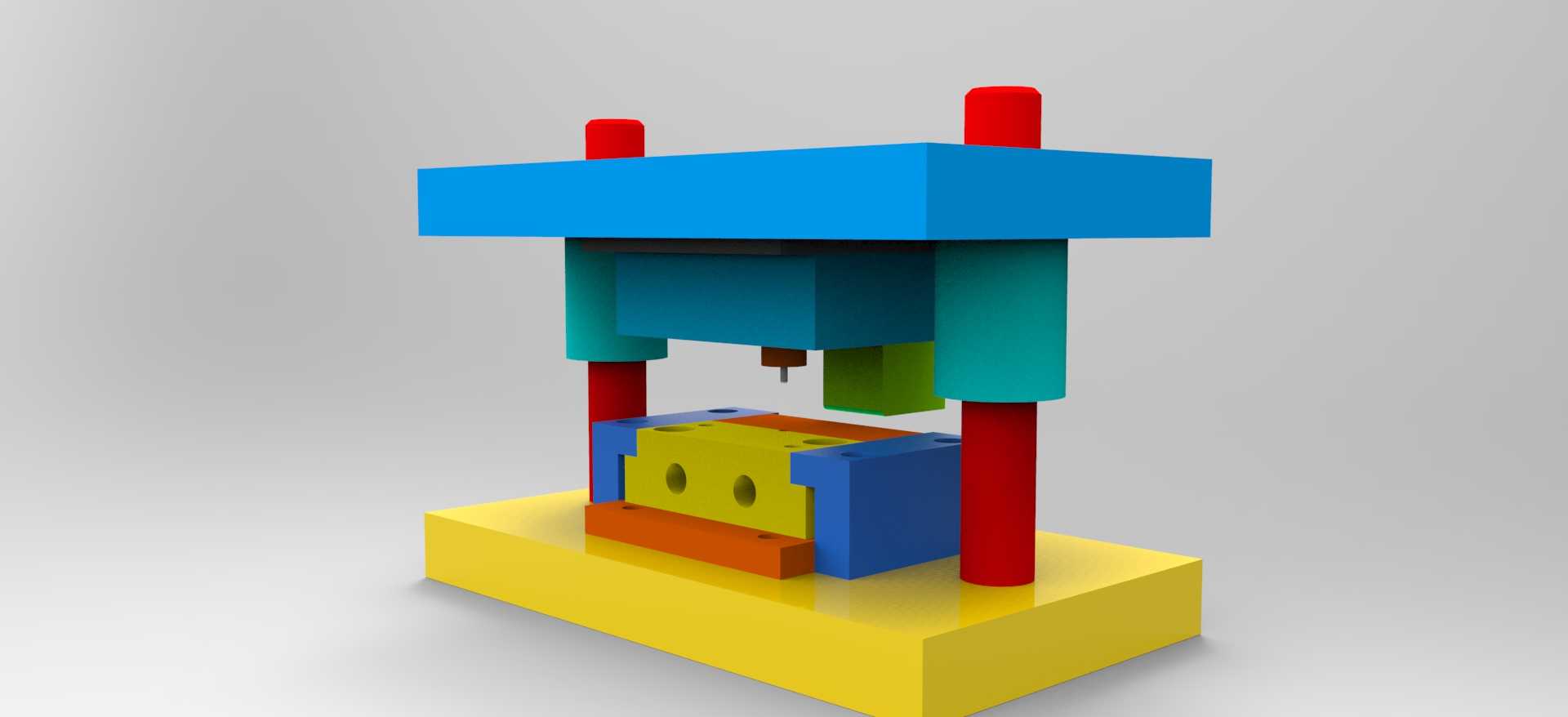

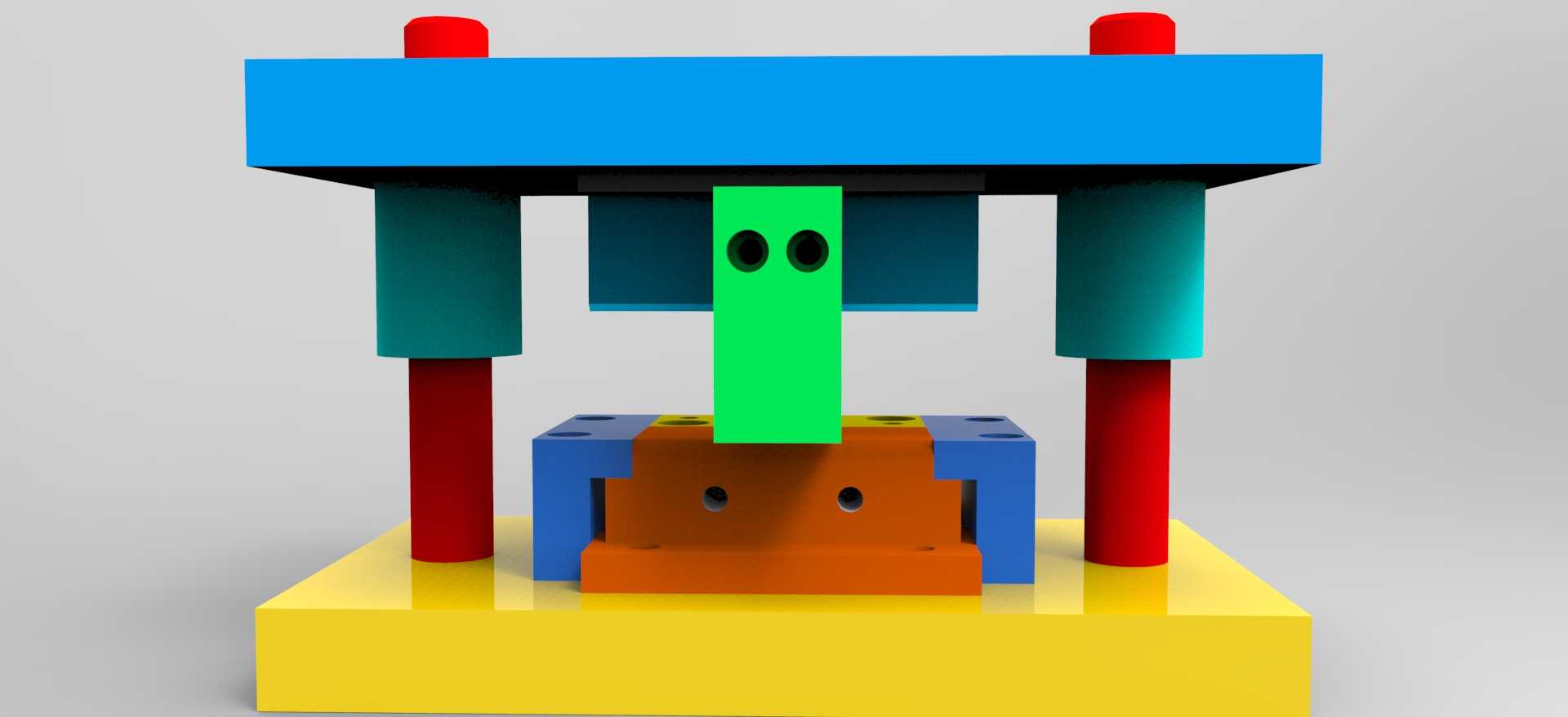

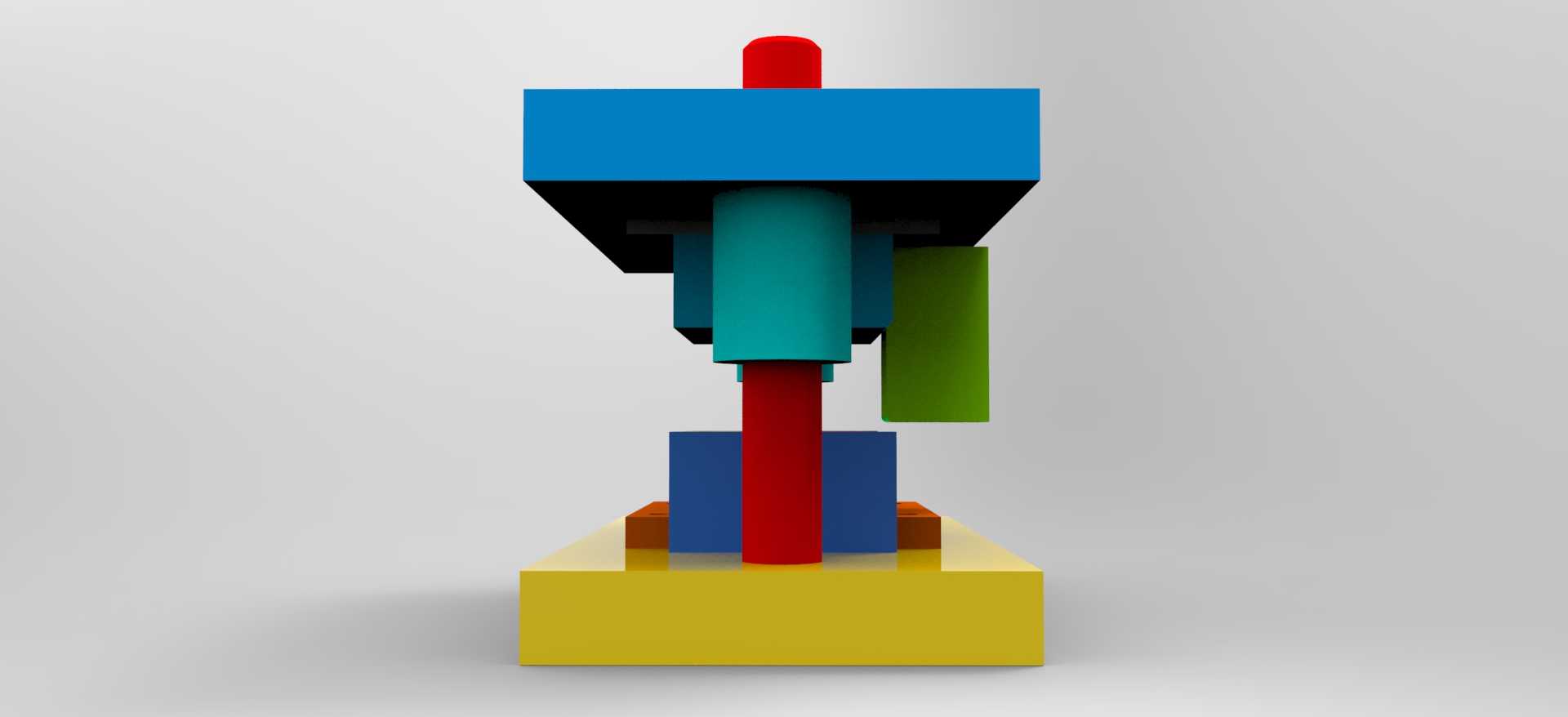

这套立式导柱结构的冲压成型工装，主要面向中小尺寸五金平板件的冲裁、浅拉伸成型工序，常见应用于家电五金配件、3C数码结构件、小型汽车钣金零部件的批量冲压生产场景，适配常规开式单点压力机的安装接口，可直接挂载在对应吨位的压机滑块与工作台面之间完成生产作业。从结构布局来看，整套工装采用后侧双导柱的导向形式，上下模座通过两根对称布置的导柱、导套完成合模导向，导柱分段设置不同直径的配合段，下端与下模座采用过盈压装固定，中段与上模座的导套采用间隙滑动配合，上端预留足够的滑块行程避让长度，可保证合模过程中上下模的对位精度控制在0.02mm以内，避免冲裁过程中出现啃模、毛刺超差的问题。上模部分的模柄直接集成在上模座中心位置，与压机滑块的模柄孔采用H7/h6的配合公差，安装时无需额外加装模柄夹板，可快速完成工装的挂载校准；凸模通过夹板固定在上模座下方，夹板与上模座之间设置等高套筒连接，保证凸模的安装平面度，同时在凸模周边设置弹性卸料板，卸料板通过内置的矩形弹簧提供卸料力，合模时卸料板先压紧待加工板材，避免板材在冲裁过程中出现移位翘曲，开模时卸料板将卡在凸模上的成品件从凸模上剥离，无需人工手动取件卡料。下模部分的凹模直接嵌入下模座的安装凹槽内，通过侧边的紧固螺钉完成锁固，凹模的刃口间隙根据待加工板材的厚度设置对应参数，针对0.5-2mm厚度的冷轧钢板，单边间隙取板材厚度的5%-8%，可保证冲裁断面的光亮带占比超过80%，减少后续断面打磨的工序；凹模下方设置落料通道，冲裁完成的成品件可直接通过通道落入下方的集料盒内，无需人工在模腔内部取件，提升生产操作的安全性。整套工装的闭合高度根据适配压机的闭合参数设计，安装边界可覆盖常规16吨-63吨开式压力机的工作台安装尺寸，上下模座的安装槽、压板固定位均按照通用压机的T型槽间距设置，换模时可通过标准压板快速完成锁固，单套工装的换模校准时间可控制在30分钟以内。从设计逻辑来看，这套工装优先考虑了量产场景下的维护便捷性，所有易损的凸模、凹模零件均采用快换式结构，刃口出现磨损后无需拆卸整套模座，仅需松开对应紧固件即可更换刃口零件，减少设备停机维护的时间；导套位置设置了防尘密封毡圈，可阻挡冲压过程中产生的金属碎屑进入导柱导套的配合面，避免导向面出现拉毛磨损，延长导向部件的使用寿命。在实际生产适配中，这套工装可根据不同的冲压工序需求更换对应的凸模、凹模刃口零件，即可完成冲孔、落料、浅拉伸、压印等不同的冲压工序，无需重新制作整套模架，可大幅降低中小批量生产的工装投入成本；上下模座均采用45号钢调质处理，整体刚性充足，在连续冲压作业下不会出现模座变形的问题，可保证长期批量生产的零件精度稳定性。针对冲压过程中的废料排出问题，下模座的落料通道设置了倾斜导面，可避免废料在通道内部堆积卡料，配合压机的吹气装置可直接将废料吹入侧边的废料收集槽，保持作业台面的整洁。整套结构没有冗余的复杂设计，所有零部件均采用冲压模具行业的通用标准件，采购替换成本低，适合中小型五金加工车间的日常生产使用，对于刚接触冷冲模设计的工程人员来说，这套结构的布局逻辑也具备较强的参考价值，可作为基础模架结构衍生设计更多不同工序的冲压工装。
