带刹车平板安装万向脚轮三维设计

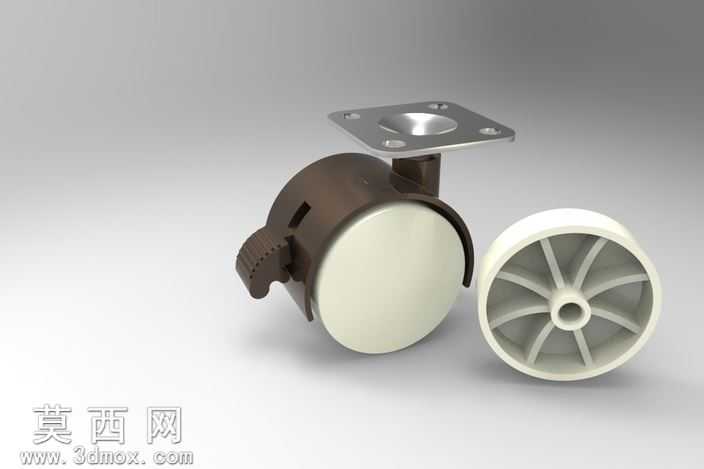

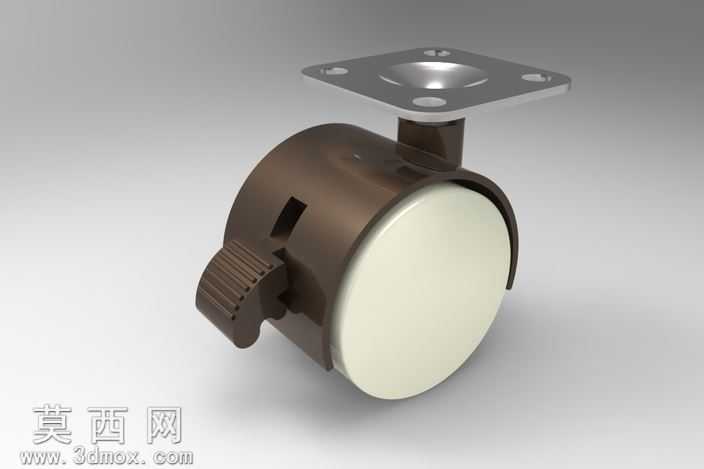

本作品为带刹车功能的平板安装式万向脚轮三维模型，建模过程基于SolidWorks平台完成，整体采用参数化建模思路，对脚轮的各个组成部件进行独立建模后完成装配约束，完整还原了脚轮的实际结构与功能特性。模型包含顶部方形安装法兰板、转向连接支架、刹车拨片、轮体支架、滚轮主体五大核心部件，其中安装法兰板预留四个对称分布的沉头安装孔，可直接与设备底部的安装面通过螺丝完成固定，法兰板与转向支架之间采用回转配合结构，可实现360度水平方向旋转，满足万向移动的使用需求。刹车结构采用侧边拨片式设计，拨片表面设置防滑齿纹结构，建模时还原了拨片的卡扣限位结构，拨下拨片时可同时锁定滚轮的转动与支架的转向，实现脚轮的双重固定功能。滚轮部分分别呈现了装配完成状态与拆分后的轮体结构，拆分后的轮体清晰展示了内部放射状加强筋结构，该结构在保证轮体承重强度的同时有效降低了零件自重，轮体中心设置轴孔用于与轮架完成转动配合。材质渲染方面，安装法兰与内部连接轴件采用金属哑光银材质，还原金属冲压件的质感；轮架与刹车拨片采用深棕色硬质塑料材质，表面做细微磨砂质感处理；滚轮部分采用米白色硬质耐磨塑料材质，边缘做圆角过渡处理，避免尖锐棱角带来的磕碰风险。建模过程中对各个配合面的公差进行了合理预留，保证各个活动部件的运动逻辑符合实际使用状态，转向结构转动顺畅无干涉，刹车拨片拨动时可与轮体表面、转向支架分别形成卡合限位，完整实现脚轮的移动与锁定功能。整体模型结构完整，细节还原度高，可用于家具、小型设备、移动工作台等产品的配套设计参考，也可作为脚轮类产品结构设计的参考样本，模型同时提供通用STEP格式文件，可适配多款主流三维设计软件打开使用，满足不同设计场景的使用需求。
