不锈钢手动旋塞式截止阀三维结构设计

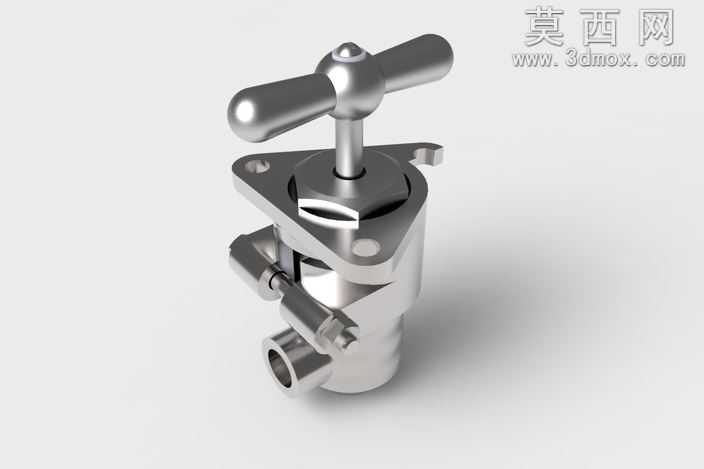

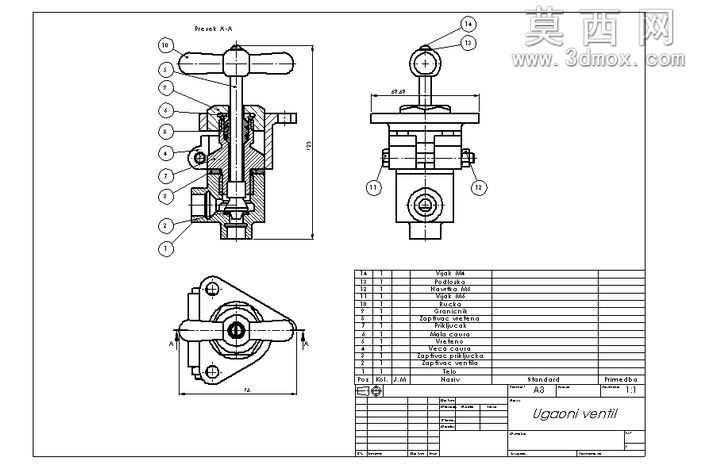

本作品为手动控制类不锈钢阀门的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差规范，对阀门的每一处结构细节都做了精准还原。首先从底部的管路连接段开始构建，该段采用外圆内孔的回转体结构，端口做了适配管路焊接或卡接的倒角处理，内壁流道做了平滑过渡设计，避免流体输送过程中产生紊流与压损。中部的阀体主体为锻压成型的不锈钢腔体结构，建模时对腔体壁厚做了均匀化处理，保证承压能力的同时控制整体重量，阀体侧面设置了定位凸台与安装孔位，可直接适配对应规格的管路安装面板。上部的启闭控制组件包含阀杆、密封压盖与顶部的蝶形手柄，阀杆与阀体之间的密封结构做了分层设计，分别设置了填料密封腔与压紧螺母结构，可通过调节压紧螺母的预紧力实现密封性能的调整，杜绝介质泄漏风险。顶部的蝶形手柄采用符合人体工程学的双翼造型，边缘做了圆弧过渡处理，表面设置了细微的防滑纹理，手动操作时无需额外工具即可完成阀门的启闭调节，手柄与阀杆之间采用扁位配合加销钉固定的结构，保证扭矩传递的可靠性，避免长期使用后出现打滑松脱的问题。渲染阶段采用了金属不锈钢材质，调整了材质的粗糙度与反射参数，还原了不锈钢抛光后的金属质感，对密封件部位则采用了深色橡胶材质做区分，整体光影采用柔和的工作室布光，清晰展现阀门的每一处结构细节与装配关系。整个模型的所有零部件都做了装配约束，可直接用于干涉检查、工程图导出以及运动仿真，能够直观演示阀门从全开到全闭的整个运动过程，验证阀杆升降与流道通断的对应关系，可作为阀门设计教学、产品选型展示以及非标管路系统设计的参考素材，其结构设计兼顾了实用性与工艺性，所有零部件都符合常规机械加工的工艺要求，可直接对接生产制造环节。
