杠杆式法兰连接重锤式阀门结构模型

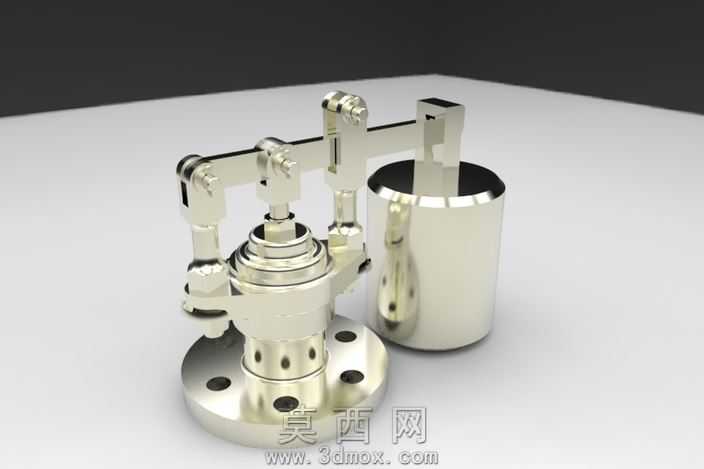

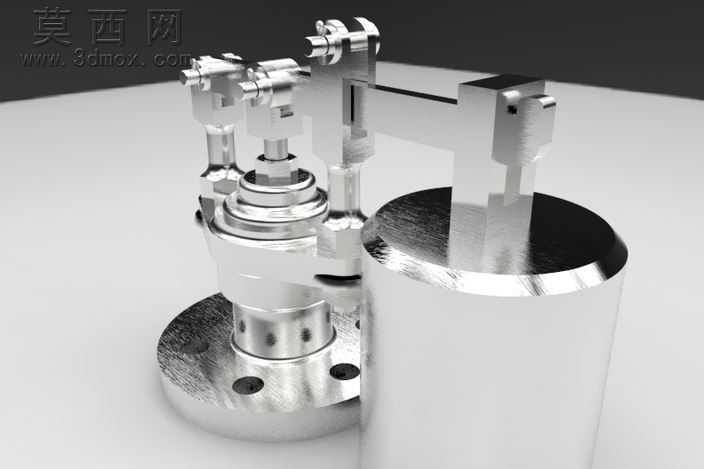

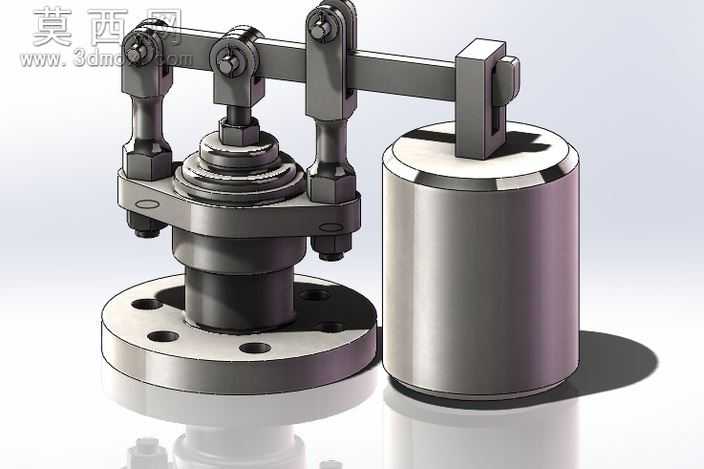

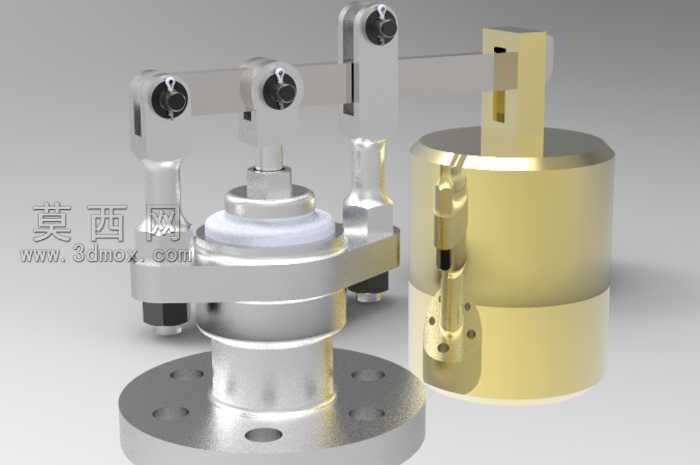

本模型为杠杆重锤式阀门的完整三维结构设计，建模过程采用SolidWorks完成全参数化零件搭建与装配，首先对核心的法兰基座进行特征建模，通过拉伸、切除、阵列命令完成法兰盘上的螺栓孔、介质流通孔的精准排布，保证法兰连接尺寸符合通用管路安装标准。阀杆部分采用同轴度约束完成与阀芯、顶部杠杆铰接座的装配，确保阀杆升降动作的同轴精度，避免运动卡滞。杠杆机构部分通过铰接配合实现重锤挂载端与阀杆顶升端的力矩传递，配套的圆柱形重锤采用独立零件建模，可根据工况需求调整重量参数匹配不同的阀前压力阈值。模型整体赋予抛光金属材质，在渲染阶段采用环境HDR贴图模拟工业车间光照环境，通过调整金属粗糙度、反射率参数还原不锈钢构件的亮面金属质感，对铰接部位的销轴、锁紧螺母等小零件做了细节倒角处理，避免模型边缘出现生硬棱角，提升渲染真实感。结构设计上还原了重锤式阀门的自力式泄压工作逻辑，当管路内部压力超过重锤通过杠杆施加的密封压力时，阀芯被介质顶起实现泄压，压力回落时重锤带动杠杆下压阀杆，驱动阀芯复位实现密封，各运动部件之间预留了合理的装配间隙，可直接用于运动仿真验证阀门的启闭行程与压力响应特性。建模过程中对所有零件做了特征命名与分组管理，方便后续根据实际工况调整法兰通径、杠杆力臂长度、重锤重量等核心参数，适配不同压力等级的管路使用需求，模型未添加冗余的装饰特征，所有结构均服务于阀门的实际功能逻辑，可作为同类重锤式阀门设计的参考基础模型，也可用于工业管路系统的装配场景搭建。
