多轮联动绳索导向滑轮组结构

项目分类:通用机械零部件 发布时间:2022-05-13 ID:636159
  • 多轮联动绳索导向滑轮组结构
  • 多轮联动绳索导向滑轮组结构
  • 多轮联动绳索导向滑轮组结构
  • 多轮联动绳索导向滑轮组结构
  • 多轮联动绳索导向滑轮组结构
  • 多轮联动绳索导向滑轮组结构

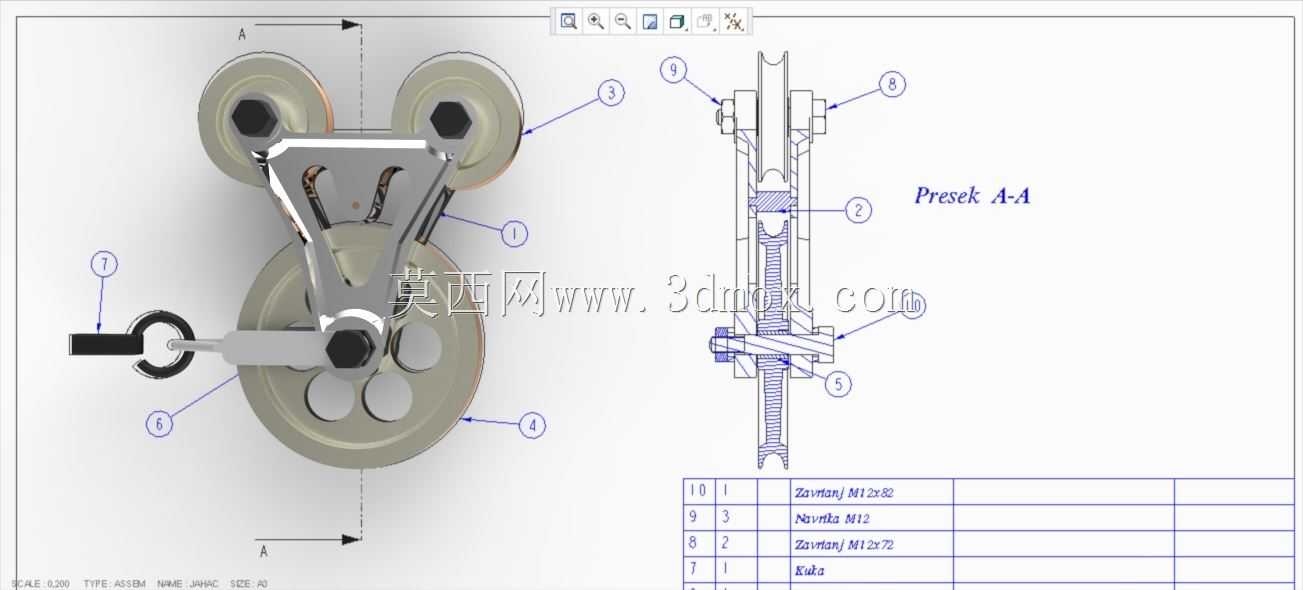

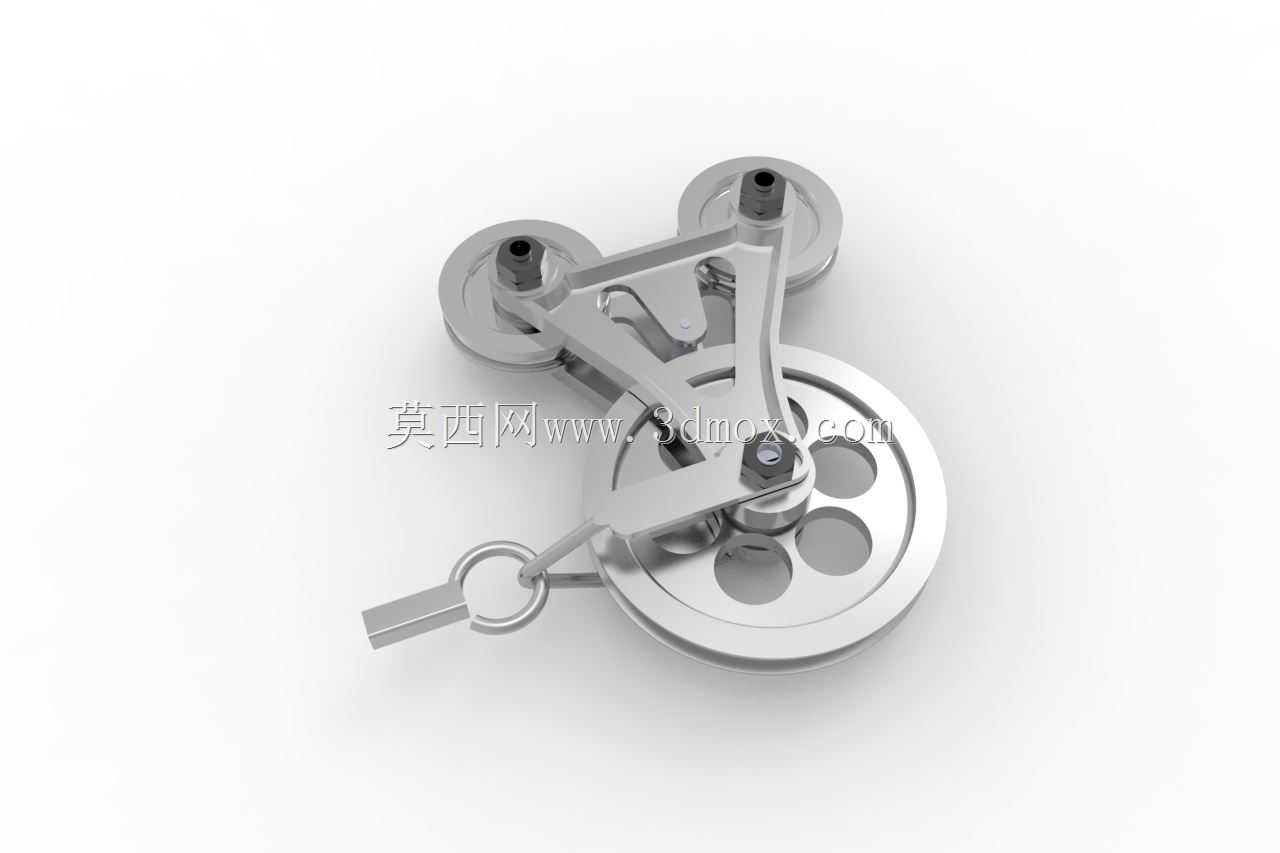

  这套多轮联动滑轮结构主要面向绳索牵引、线缆张紧、小型起重导向以及手动拉力传递场景,在工装夹具、索道牵引辅件、舞台吊点导向、实验加载装置和小型手动卷扬机构里都能见到同类布局。结构没有采用单一大直径槽轮的常规做法,而是把一个大直径主绕线轮和三个小直径导向轮组合在三角分布的摆臂支架上,绳索从端部带环的牵引杆接入后,可沿多组轮槽完成多次折返,在有限安装空间内拉长绳索有效包角,降低单段绳索承受的瞬时拉力,同时让牵引行程和输出拉力的匹配更平顺。

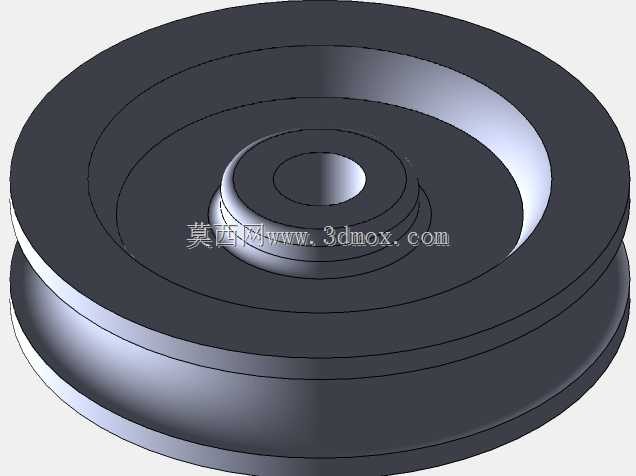

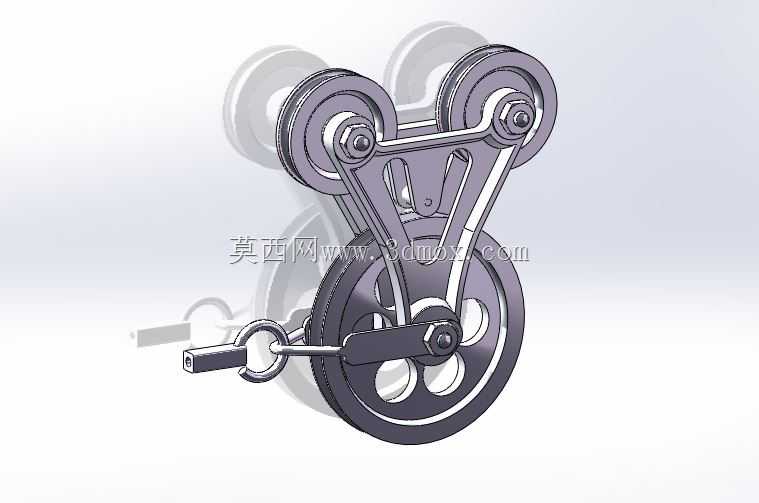

  从受力路径来看,底部大轮承担主要的绕绳储线作用,轮缘开设适配圆绳的弧形槽,槽底圆角经过圆滑过渡,避免绳索在反复弯折过程中出现局部剪切磨损。上方两个小轮分别布置在支架上端左右两侧,中部小轮落在三角支撑的交汇区域,三个小轮的轴线均保持平行,轮槽中心面与主轮中心面重合,保证绳索在各轮之间切换时不会出现偏磨、脱槽或侧向挤压。连接各轮轴的支架采用薄板冲压式三角轮廓,臂体上开出减重孔,既削减整体自重,又能让支架在受拉时形成稳定的桁架受力形态,拉力会沿臂体轴线直接传递到各铰接轴位,减少悬臂弯矩带来的变形。

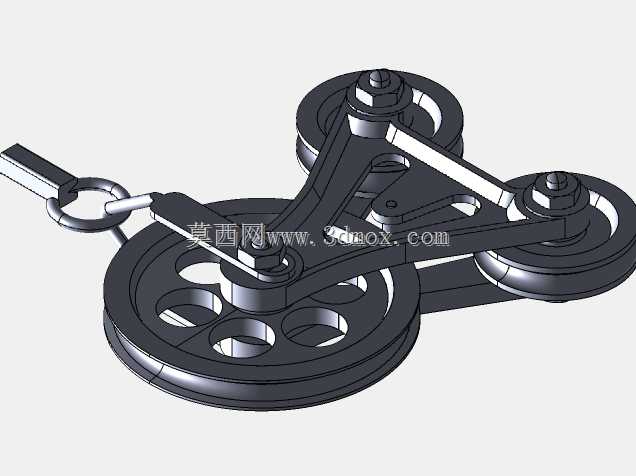

  端部牵引杆做了扁位加圆环的结构设计,杆身穿过支架下端的铰接座后由锁紧螺母固定,圆环可直接挂钩手拉环、卸扣或钢丝绳端头,安装时不需要额外加工连接接头。铰接位置全部采用轴套加端面压紧的装配方式,轮体可绕轴自由转动,支架与轮轴之间预留微小轴向间隙,补偿加工和装配带来的累计误差,避免轮体在受侧向力时出现卡滞。

  布局设计阶段优先考虑了绳索包角和进出绳角度:多轮排布让绳索在每一个轮上的包角控制在合理区间,既不会因为包角过小导致摩擦力不足、绳索打滑,也不会因为包角过大让绳索反复弯折产生疲劳。三角支架的轮廓顺着各轮中心连线延伸,臂体宽度在轴孔位置适当加宽,提升孔位周边的局部刚度,防止长期受拉后孔位被拉长变形。主轮轮辐采用多孔镂空形式,在保证轮缘强度的前提下降低转动惯量,手动牵引时启停更跟手,不会因为轮体过重产生明显的拖拽惯性。

  安装边界上,整套机构的外轮廓由底部大轮的外径和上方两个小轮的中心跨距决定,布置时需要在轮体外侧预留出绳索进出的直线段空间,侧向要留出轮体转动和支架小幅摆动的间隙,避免周边机架剐蹭轮缘。轴孔端面作为主要安装基准,装配时需保证各轮轴线的平行度,若轴线偏斜,绳索会在槽内单侧受力,加速轮槽磨损并增加牵引阻力。牵引杆的中心线与绳索拉力方向尽量保持共线,防止附加弯矩作用在铰接螺母上,造成连接松动。

  实际使用中,这类滑轮组常被用来改变拉力方向、分散绳索载荷或者在小空间内实现多倍行程的牵引动作,轮槽表面光滑无尖角,支架棱角处做了钝化处理,绳索在快速拉动过程中不会被锐边切割。整体结构零件数量少,轮体、支架、销轴和牵引杆均可拆分,维护时单独更换磨损轮片即可,不需要整体报废,适配多类轻载牵引与导向的工程需求。
