弹簧式轴连接器件结构设计

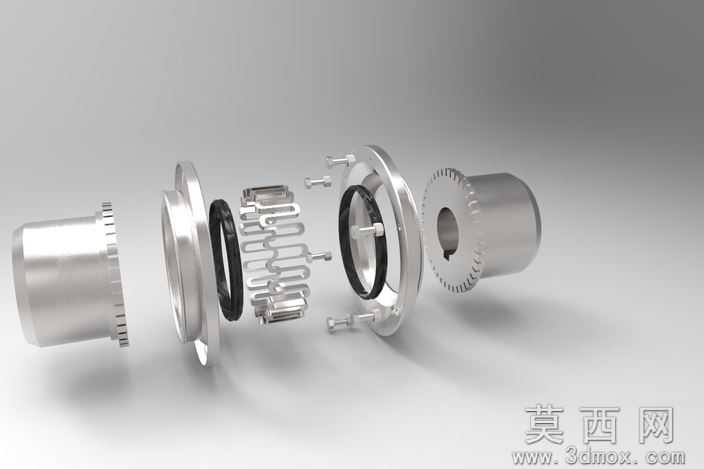

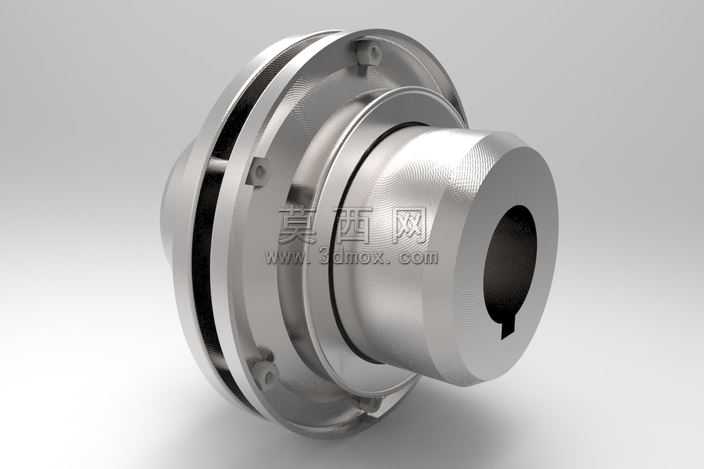

本作品为弹簧轴连接器的三维结构设计，建模过程中先对连接器的整体功能需求进行拆解，明确其作为轴系传动连接件需要兼顾扭矩传递、安装容错、缓冲减震的核心作用。建模阶段首先完成两端轴接套的结构绘制，针对轴孔配合需求设计了对应的键槽定位结构，保证与外接轴的周向固定可靠性，套体外侧的法兰连接面预留了均匀分布的螺栓安装位，用于实现两半连接器的轴向锁紧固定。中间的弹性蛇形弹簧是本设计的核心部件，建模时严格按照弹簧的弯曲弧度、圈距参数进行特征绘制，保证弹簧的形变区间符合传动缓冲的设计要求，弹簧两侧与法兰盘的嵌合槽做了适配性的曲面处理，确保弹簧安装后不会出现卡滞、脱出的问题。密封件部分分别设计了内外两道橡胶密封圈，建模时还原了密封圈的截面形态与安装槽位的配合公差，能够有效阻挡外界粉尘、水汽进入连接器内部，保护内部弹簧与配合面不受侵蚀。渲染阶段为金属部件赋予了磨砂不锈钢材质，调整材质的反射率与粗糙度参数还原真实金属的哑光质感，密封圈部分使用黑色橡胶材质，通过调整材质的漫反射参数体现橡胶的哑光弹性特质，整体渲染采用柔和的侧方打光，清晰展现各部件的结构层次与装配关系。设计过程中充分考虑了不同轴径的适配性，两端轴接套可根据实际使用需求更换对应孔径的规格，中间弹簧的刚度参数也可根据传递扭矩的大小进行调整，整体结构拆装便捷，无需专用工具即可完成内部弹簧的更换维护，相比传统刚性联轴器具备更好的轴线偏移补偿能力，能够在两轴存在少量径向、角向偏移时仍保持稳定的扭矩传递，同时弹簧的弹性形变可以吸收传动过程中的冲击振动，降低轴系运行的噪音与磨损，适用于中小功率的传动系统连接场景。
