透明弯管多触点弹性支撑扩散器结构

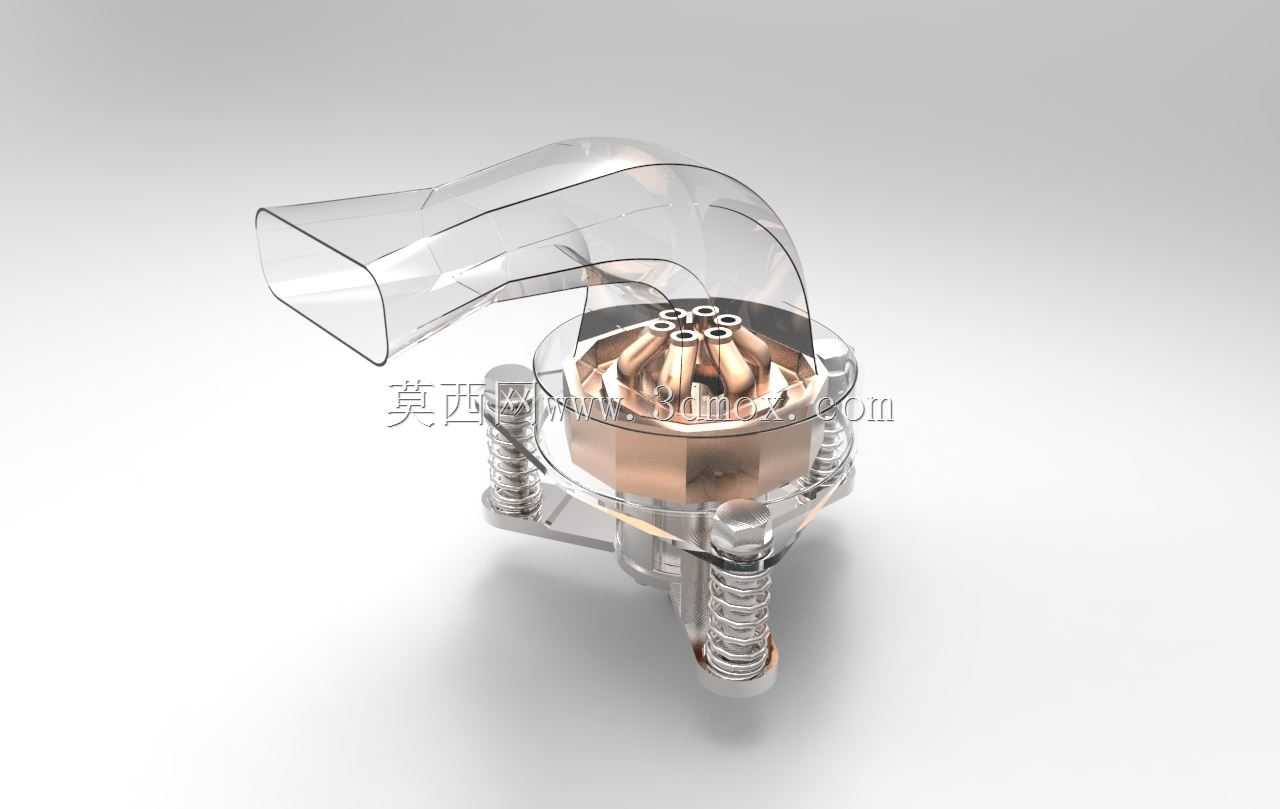

　　该结构面向小型通讯终端及配套声学、气流类功能组件的集成场景，整体由透明弯向导流罩、中部多触点接触组件、底部弹性支撑柱与安装基座共同组成。在实际装配中，弯管段承担气流或声信号的导向过渡作用，端口采用矩形扩口轮廓，可与相邻壳体或管路形成平顺对接，减少截面突变带来的阻力损失；弧形罩体将内部触点组完全包覆，既能够在样机阶段直接观察内部接触状态，也便于验证装配干涉、触点对中和异物进入情况。

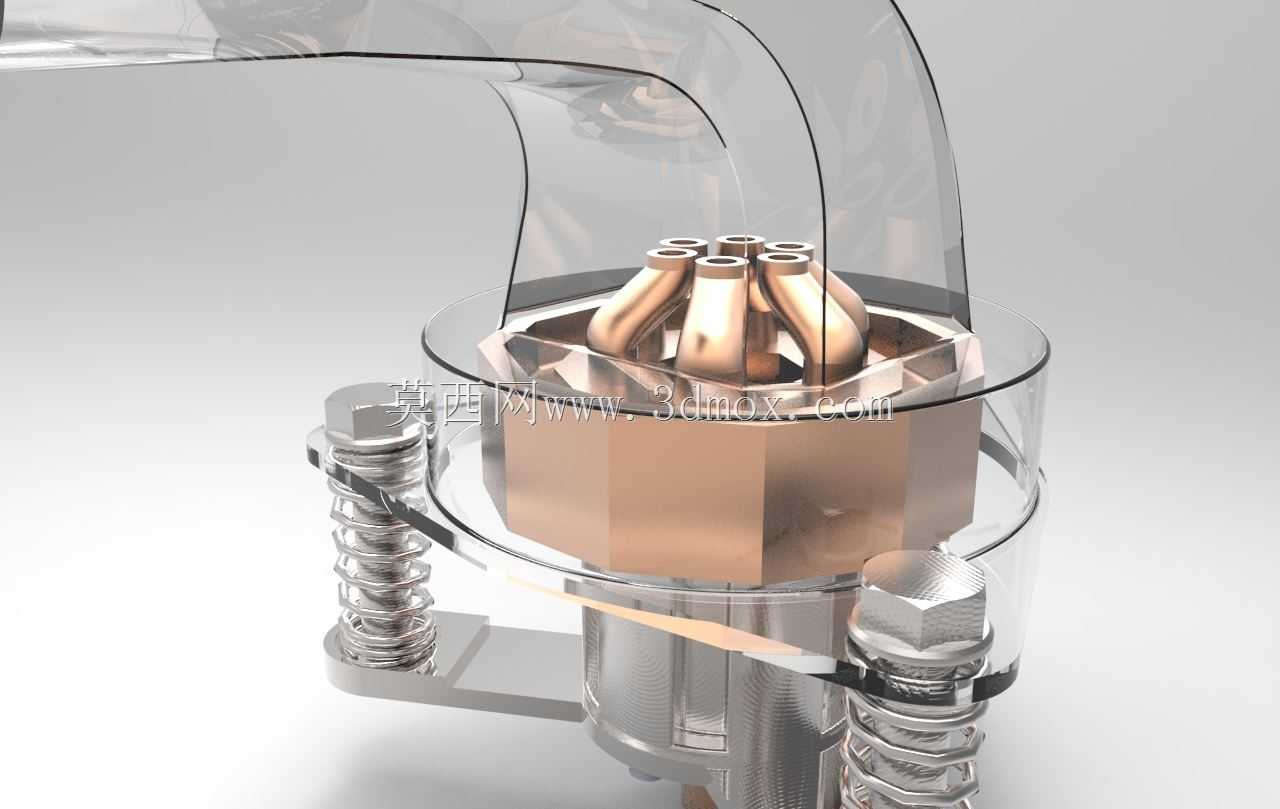

　　中部功能区采用环形布置的多触点结构，触点围绕中心区域均匀分布，端部形成圆润接触头，能够在对接件压入时提供多点接触，降低单点偏载造成的接触不良风险。触点下方设置导电或传力基座，基座外侧通过透明罩与弯管段衔接，内部保留足够的避让空间，使触点在受压行程中不会与罩体内壁发生摩擦。该类结构常见于需要频繁插拔、压合或信号转接的通讯工具内部，设计重点不只是外观曲面，更在于接触压力、行程余量、对中误差吸收和长期回弹稳定性之间的平衡。

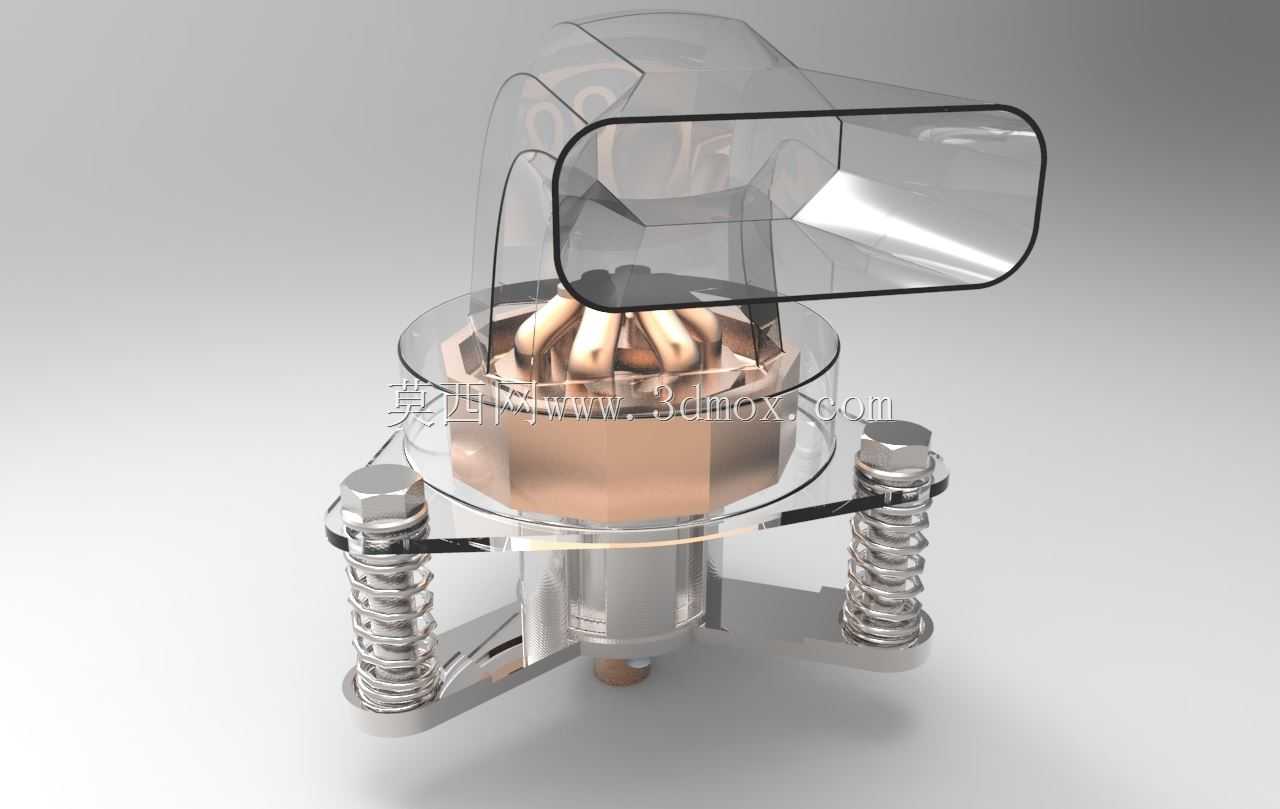

　　底部支撑没有采用刚性立柱直接锁死的方案，而是在基座两侧布置带螺旋纹理的弹性支撑柱。支撑柱下端与安装面接触，上端承托主体模块，使核心组件在受到轴向压力或轻微振动时具有一定浮动能力。这样处理可以补偿外壳注塑公差、装配高度差以及对接件下压时的微小偏斜，避免多触点组因硬定位而出现局部悬空。弹性柱的螺距、外径和有效高度需要结合目标预紧力确定：过软会导致接触行程过大、触点压力不足，过硬则会削弱浮动补偿效果，并把冲击直接传递到安装基板。

　　从外形边界看，弯管从主体侧上方斜向伸出，管口方向与主体轴线形成明显夹角，适合在设备内部空间受限、接口方向需要转折的位置使用。基座下方保留平整安装区域，支撑柱围绕主体重心分布，装配时可通过螺钉、卡扣或定位柱固定在内部支架上。三维建模时应将透明罩作为独立壳体处理，重点控制壁厚均匀性和弯管转角处的最小壁厚；罩体与内部金属件之间需预留装配间隙，尤其在弧形顶部和触点最高点之间，要考虑塑料件成型收缩以及触点受压后的上移量。

　　结构设计思路上，该件把导流通道、接触功能和浮动安装集成在同一模块中。弯管并非单纯造型，它决定介质或信号传递路径；透明外壳也不仅为展示，而是为了在工程验证阶段快速确认内部触点是否偏位、弹簧支撑是否同步压缩、对接件是否到达预定深度。基座周围的台阶和加强轮廓用于提高局部刚度，防止锁紧安装点附近产生变形；支撑柱与主体连接处应设置圆角过渡，减少反复受压后根部应力集中。

　　在尺寸校核方面，需要同时关注三类边界：一是弯管外轮廓与设备外壳内壁的距离，弧形段最高点和侧向最宽点不能与周边电池、主板、支架发生干涉；二是触点组的压缩行程，对接件从初始接触到完全闭合时，各触点应保持相近压缩量；三是弹性支撑柱的安装高度，柱底接触面与基座基准面之间的平行度会影响浮动姿态。若用于声学扩散通道，还应检查弯管内壁过渡是否连续，避免台阶造成异常反射；若用于气流分配，则需关注入口截面、弯转半径和出口扩口比例，使通道在有限空间内实现较平顺的扩散效果。

　　建模过程中可将零件拆分为透明罩、触点组件、中部基座、弹性支撑柱和底部安装板等层级，便于分别检查材料、装配关系和运动间隙。触点区域建议保留独立实体，方便后续调整触点数量、分布圆直径和端部高度；弹性支撑柱也应参数化表达，以便在验证阶段修改柱径、圈数和自由高度。整体结构紧凑，功能分区明确，适合通讯工具内部需要导流、转接、缓冲和可靠接触的模块化安装场合。
