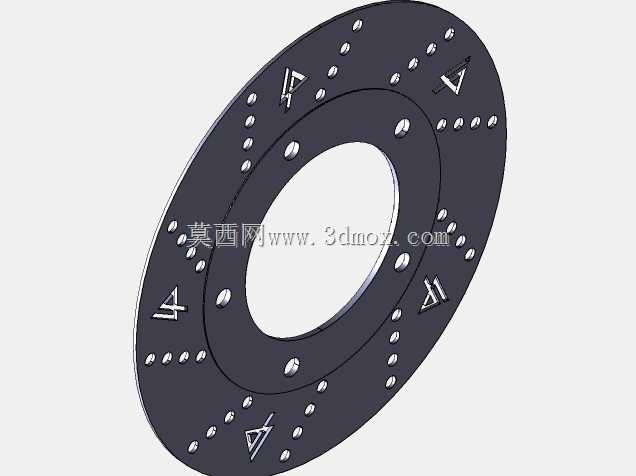

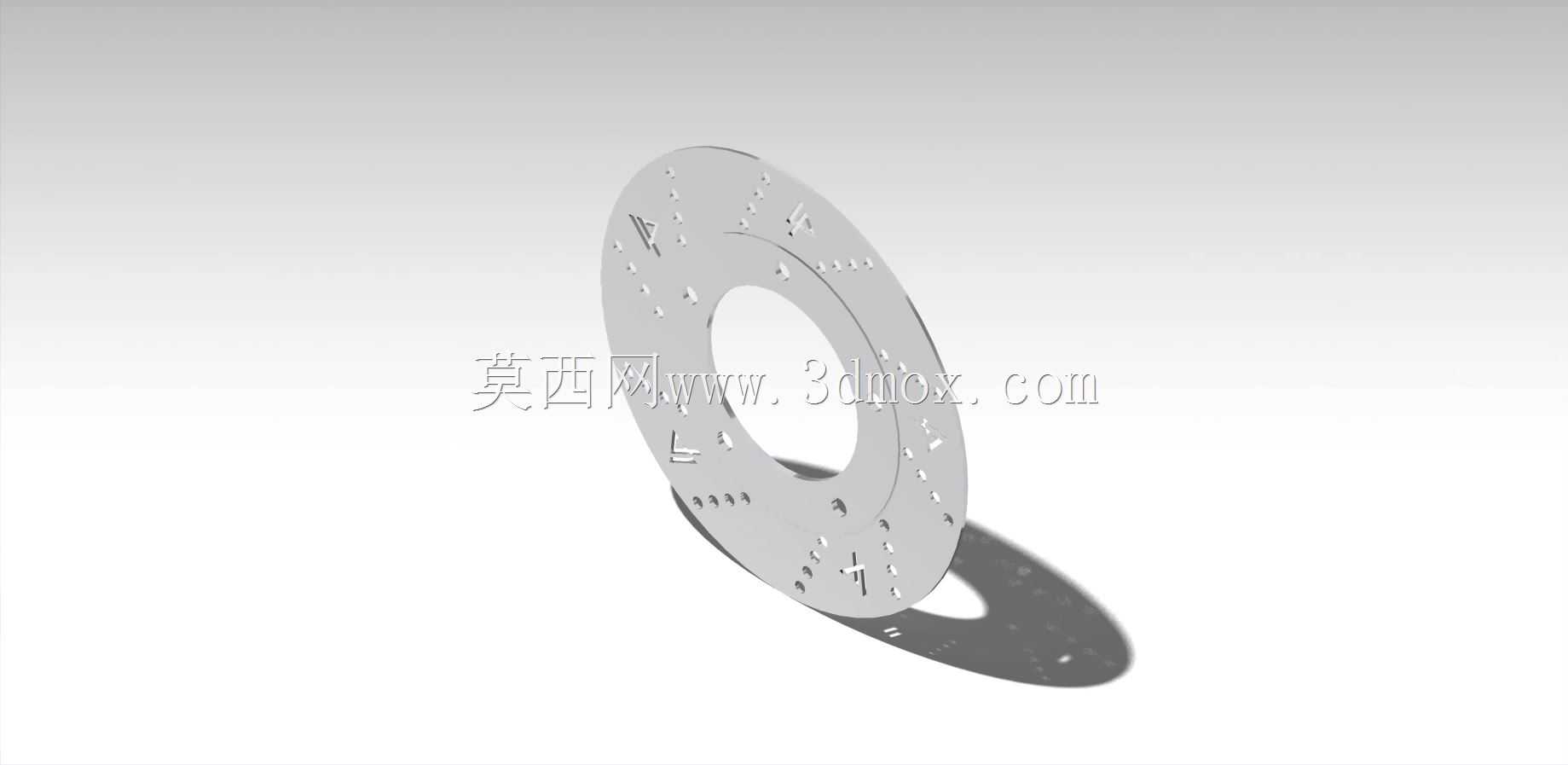

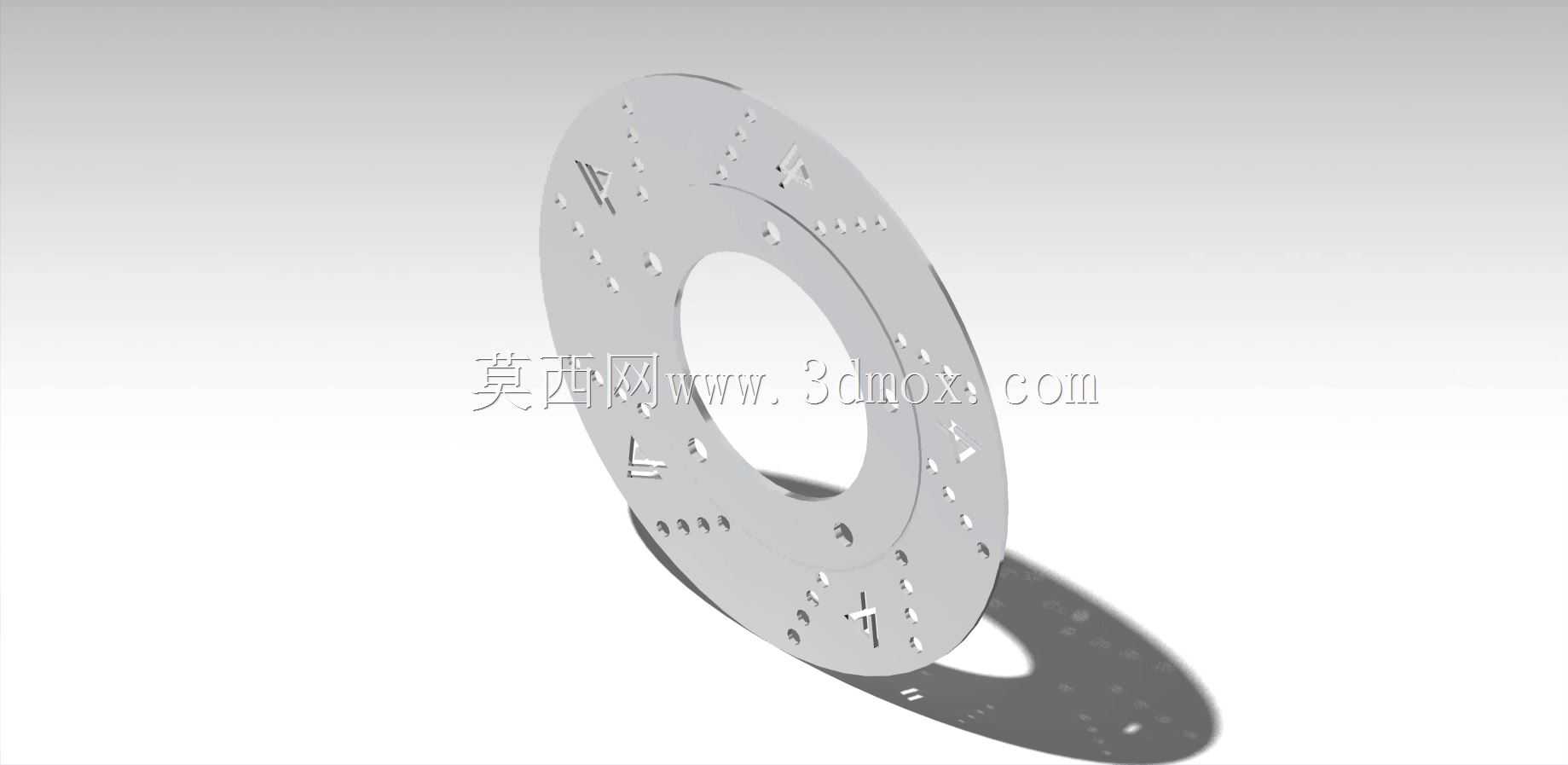

车用通风划线盘式制动盘结构设计

项目分类:3D模型 发布时间:2021-10-21 ID:333939
  • 车用通风划线盘式制动盘结构设计
  • 车用通风划线盘式制动盘结构设计
  • 车用通风划线盘式制动盘结构设计

日常做底盘制动系统匹配时,盘式制动器的核心制动盘部件是最先需要确认安装边界的零件,这类部件直接决定整车制动效能的热稳定性与连续制动衰减表现,不同于早年常用的鼓式制动结构,盘式结构的外露散热特性让它在乘用车辆、轻型商用车辆的前轮制动配置中成为主流选型。这次的制动盘采用通风式基体搭配盘面划线、打孔的复合结构,首先从实际装车场景来看,城市道路频繁启停、山路长距离下坡制动的工况下,制动片与盘面摩擦产生的热量如果不能快速散出,会快速抬升制动盘表面温度,引发制动片摩擦系数骤降的热衰退问题,通风道的结构是在两层盘壁之间设置径向导流筋,车轮转动时会利用离心力将盘心的冷空气沿导流筋甩出,持续带走摩擦产生的热量,相比实心盘,连续十次以上高强度制动后的盘面温度能降低近两成。盘面的划线与打孔设计并非装饰用途,首先划线槽可以在制动片贴合盘面时,刮除制动片表面因高温产生的碳化层,避免摩擦面形成光滑的釉质层导致摩擦力下降,同时打孔结构可以快速排出制动摩擦时产生的磨屑,避免磨屑夹在制动片与盘面之间引发制动抖动、异响问题,另外这些孔洞也能进一步提升散热面积,加快热量传导。从设计思路上来说,这个制动盘的安装定位基准是中心的轮毂轴孔,轴孔周边均匀分布的螺栓过孔是与轮毂轴头连接的固定位,设计时首先要保证螺栓孔的分度圆直径与对应车型的轴头参数完全匹配,安装面的平面度公差需要控制在0.02mm以内,否则装车后会出现制动踏板抖动、方向盘摆振的问题。制动盘的有效摩擦半径是匹配制动卡钳的核心参数,摩擦面的内外径差需要与制动片的摩擦块宽度完全适配,既不能让摩擦块超出盘体外缘出现偏磨,也不能让摩擦面内径区域接触不到摩擦块造成材料浪费。盘面的划线走向是顺着车轮旋转方向设置的,这样在转动时划线槽能更顺畅地将磨屑、雨水甩出,雨天行车时可以快速排走摩擦面的水膜,缩短湿滑路面的制动距离。从安装边界来看,制动盘的整体厚度需要匹配卡钳支架的活塞回位间隙,新盘厚度与磨损极限厚度的差值一般设置为3mm,当盘面磨损到极限刻度时必须及时更换,避免盘体强度不足引发制动失效。盘体的帽部高度是决定轮辋安装偏距的关键尺寸,设计时需要核对转向节的安装空间,避免制动盘转动时与转向节、防尘挡板发生运动干涉,另外通风道的导流筋采用直筋设计,相比曲线筋加工难度更低,散热效率也能满足常规民用车辆的使用需求,不需要为了追求极限性能提升加工成本。在实际建模过程中,需要重点关注摩擦面的粗糙度要求,一般制动面的粗糙度要控制在Ra1.6-Ra3.2之间,过于光滑会导致制动初期摩擦系数不足,过于粗糙则会加快制动片的磨损速度。螺栓过孔的位置度公差需要严格控制,否则装车时会出现螺栓无法穿入、盘体安装偏心的问题,偏心量超过0.1mm就会引发明显的制动抖动。另外盘体的边缘做了小尺寸的倒角处理,避免安装时边缘磕碰损伤,也能减少转动时的风切噪音。这类制动盘除了用在常规乘用车辆上,也可以适配部分轻型载货车辆、电动两轮车的盘式制动系统,只需要对应调整安装孔位、摩擦半径的尺寸参数即可,核心的通风散热、排屑结构逻辑是通用的。在做制动系统匹配计算时,还要结合整车整备质量、最高车速、轮胎滚动半径等参数,核算制动盘的热容量是否满足连续制动的温升要求,避免长下坡工况下盘体温度超过材料的居里点,导致制动效能完全丧失。
