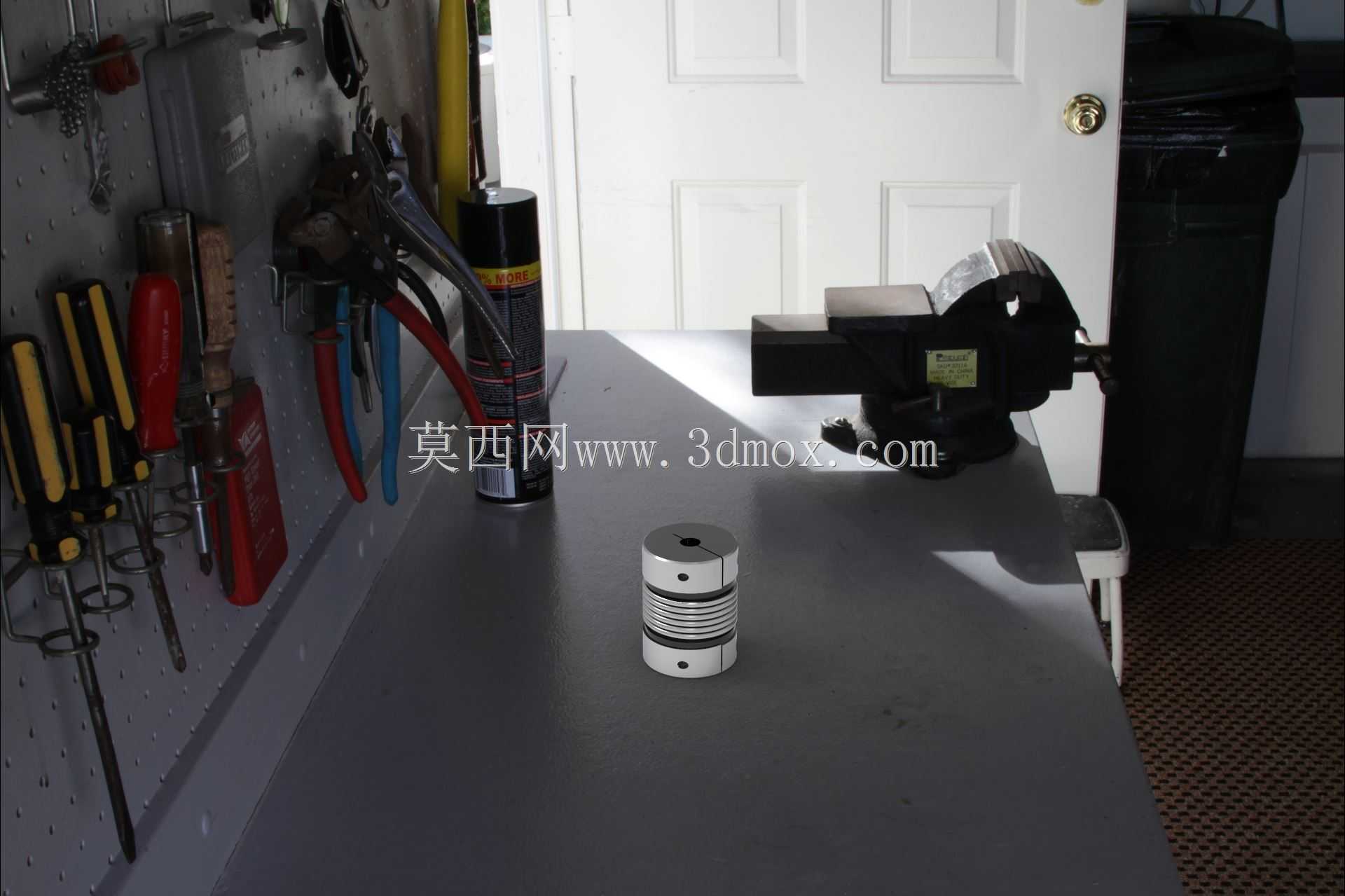

波纹管式挠性联轴器结构设计方案

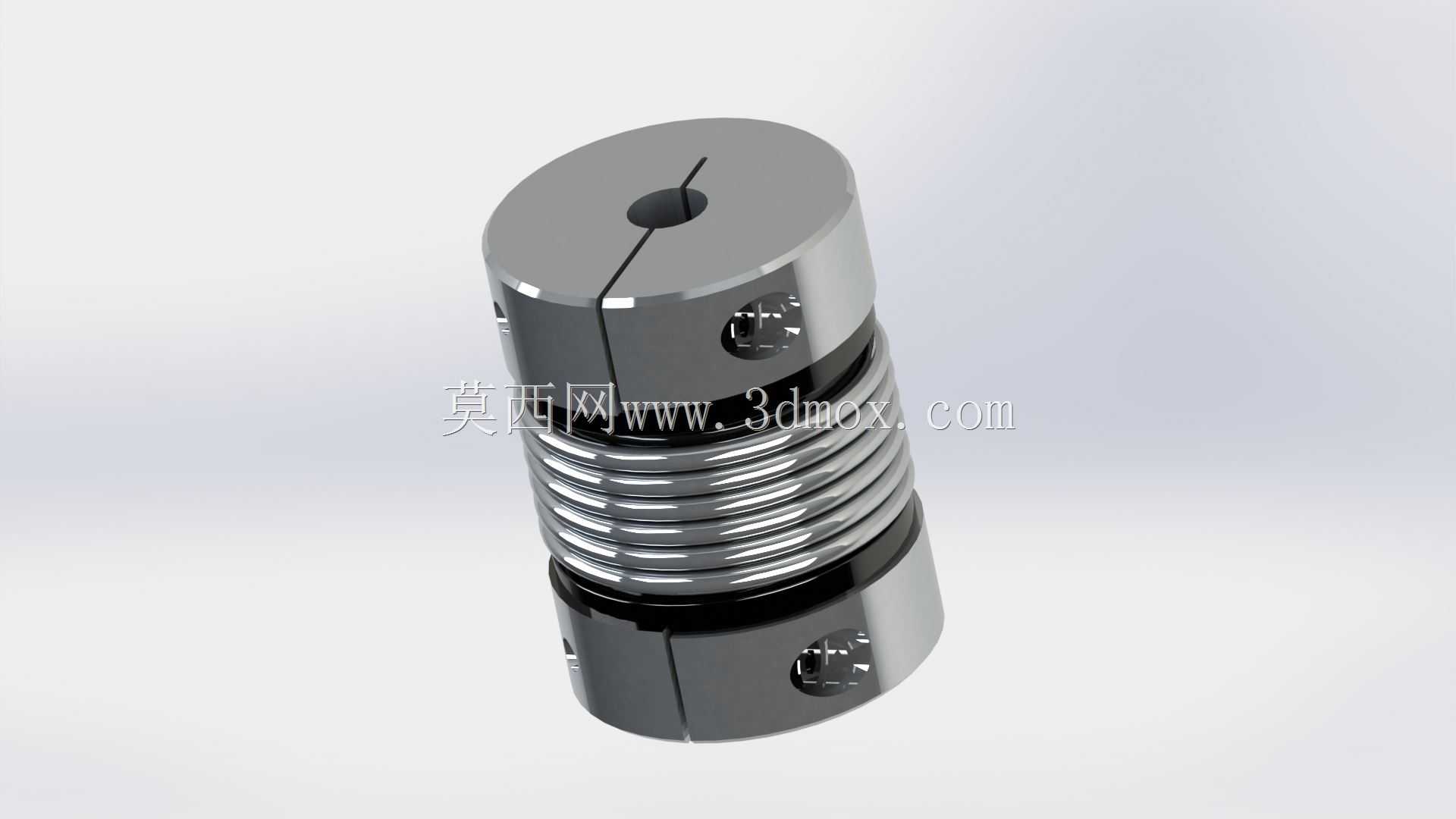

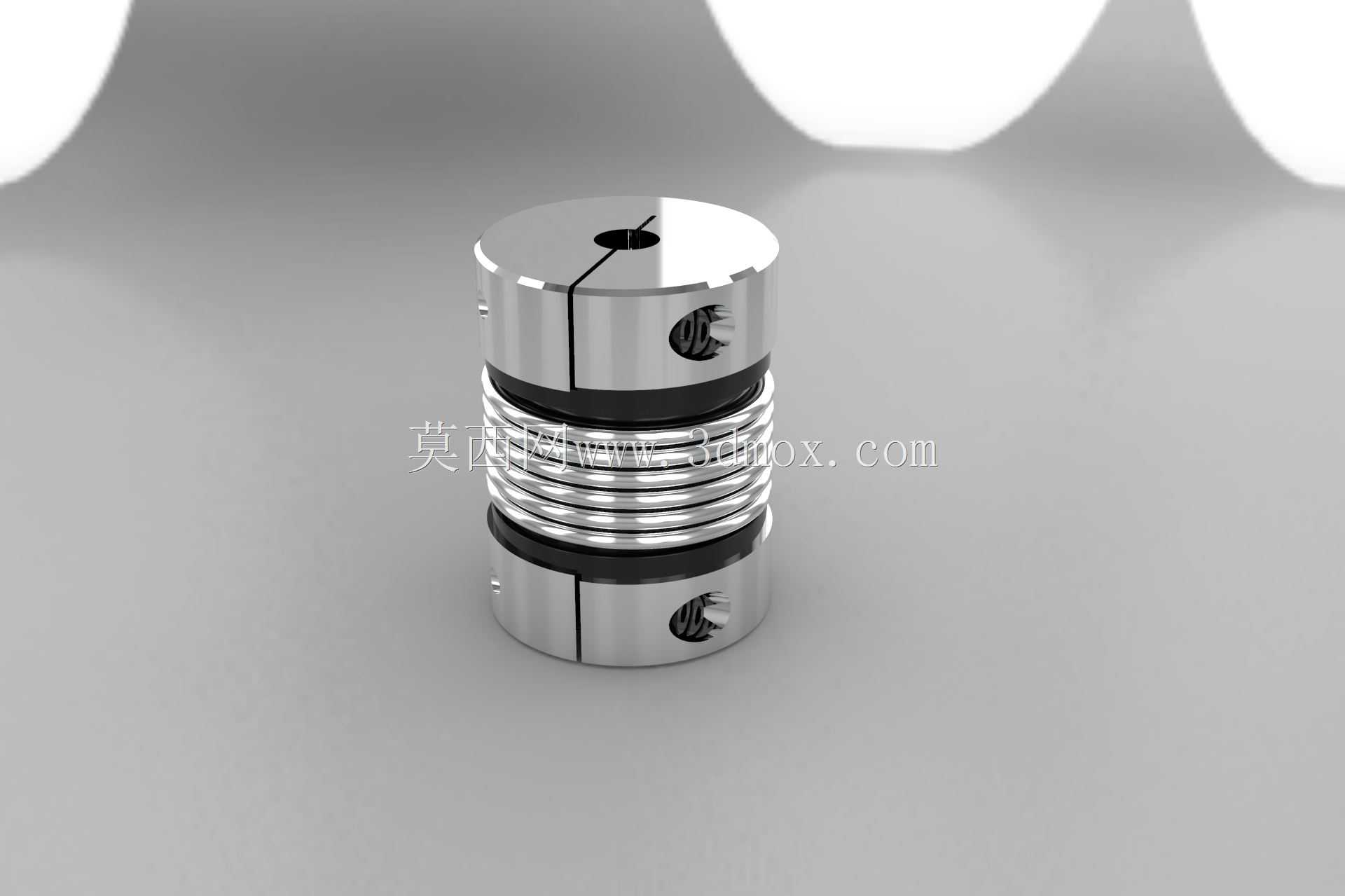

　　在伺服传动、精密检测设备、小型数控进给机构这类对传动同轴度误差补偿有明确要求的工位中，挠性联轴器是连接主动轴与从动轴的核心传动部件，这类应用场景往往不允许传动过程中存在明显背隙，同时还要抵消安装过程中产生的径向、角向与轴向偏差，避免偏差产生的附加载荷作用在轴承、编码器这类精密部件上，缩短核心元件的使用寿命。这款波纹管结构的挠性联轴器，核心功能是在传递额定扭矩的前提下，依靠自身波纹管段的弹性变形，补偿两轴之间的各类安装偏差，同时保持传动过程的同步精度，不会像刚性联轴器那样对安装同轴度提出极高要求，也不会像梅花弹性联轴器那样存在长期使用后弹性块磨损、背隙增大的问题。从结构设计逻辑来看，这款联轴器采用两端夹紧式的轴毂连接结构，

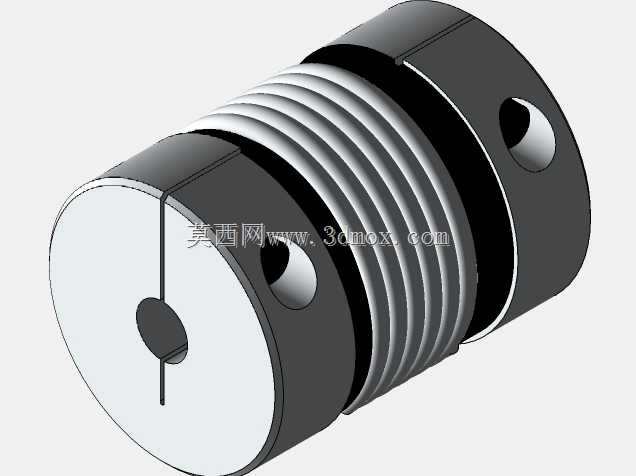

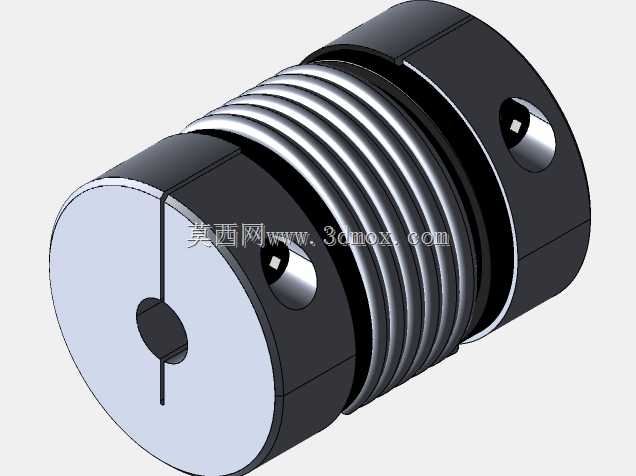

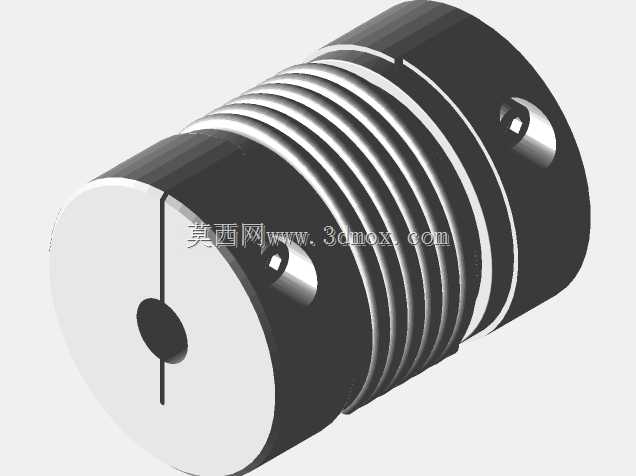

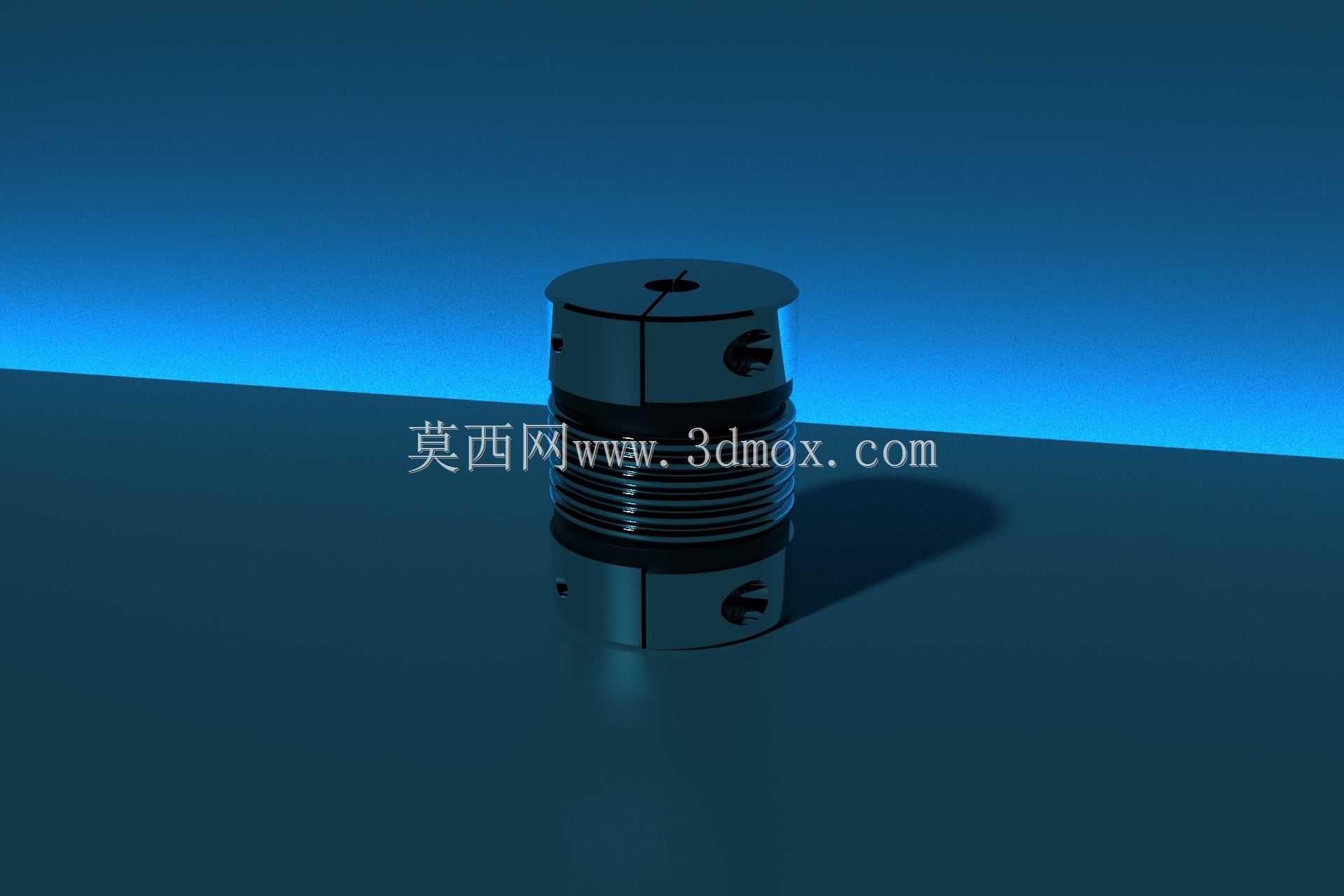

　　轴毂上开设贯通的夹紧缝，配合紧定螺钉实现对轴的抱紧固定，相比传统的顶丝固定方式，夹紧式结构不会在轴表面留下顶丝压痕，装拆时不会损伤轴面，同时抱紧接触的方式能传递更大的扭矩，避免高速传动时出现轴与联轴器之间的打滑问题。中间的弹性段采用薄壁波纹管结构，这种结构的扭转刚度足够高，能保证传动的同步性，在正反转切换频繁的伺服传动场景中，不会出现明显的传动滞后，同时波纹管的薄壁结构在径向、角向和轴向都具备合适的弹性变形量，能够吸收安装时两轴不对中产生的内应力，避免应力传递到两端的支撑轴承上，降低轴承的额外负载。在实际选型安装时，需要明确这款联轴器的安装边界尺寸，其内径适配12mm直径的传动轴，外径为55mm，整体轴向长度为74mm，

　　安装前需要确认两端被连接轴的轴径公差、轴端伸入联轴器的长度，保证夹紧螺钉的位置能完全作用在轴的有效接触面上，避免夹紧力不足。安装过程中不需要强行掰动两轴来追求绝对同轴，依靠联轴器自身的补偿能力即可抵消常规安装误差，不过要注意偏差值不能超过联轴器的允许补偿范围，否则会大幅降低波纹管的疲劳寿命，甚至导致波纹管断裂失效。这类联轴器常应用在3D打印设备的进给轴传动、小型雕刻机的主轴与电机连接、自动化检测设备的传动模组、精密送料机构的动力传递场景中，在这些场景里，传动转速通常较高，启停和正反转动作频繁，对传动的同步精度要求高，同时安装空间往往比较紧凑，这款联轴器的紧凑尺寸刚好适配这类狭小安装空间的需求。设计过程中，轴毂部分采用对称式结构设计，

　　两端的夹紧结构完全一致，不需要区分主动端和从动端，安装时可以任意方向装配，降低现场安装的出错概率。轴毂上的螺钉安装位置做了沉孔处理，螺钉锁紧后头部不会突出联轴器外圆，避免高速旋转时产生额外的风阻和安全隐患。中间波纹管的波峰波谷参数经过匹配设计，在保证足够扭转刚度的同时，让各个方向的补偿量达到均衡状态，不会出现某一方向补偿量过大、另一方向补偿不足的问题，同时薄壁结构的自身转动惯量很低，高速旋转时不会给电机带来额外的惯量负载，尤其适配伺服电机这类对负载惯量匹配有要求的驱动元件。在实际使用场景中，这类金属波纹管结构的挠性联轴器不需要额外的维护，不存在橡胶弹性元件老化、需要定期更换易损件的问题，长期使用的稳定性更好，适合在恒温车间、常规工业环境下长期运行，只要安装时保证夹紧螺钉的锁紧力矩符合要求，避免超出额定扭矩使用，就能实现长期无故障的动力传递。需要注意的是，这类联轴器不适合传递超大扭矩的重载传动场景，更多面向中小扭矩的精密传动工位，在选型时需要核算传动系统的峰值扭矩，确保峰值扭矩不超过联轴器的额定扭矩范围，避免过载导致波纹管扭曲变形或者夹紧结构打滑。
