翻盖式发光二极管收纳存储盒结构设计

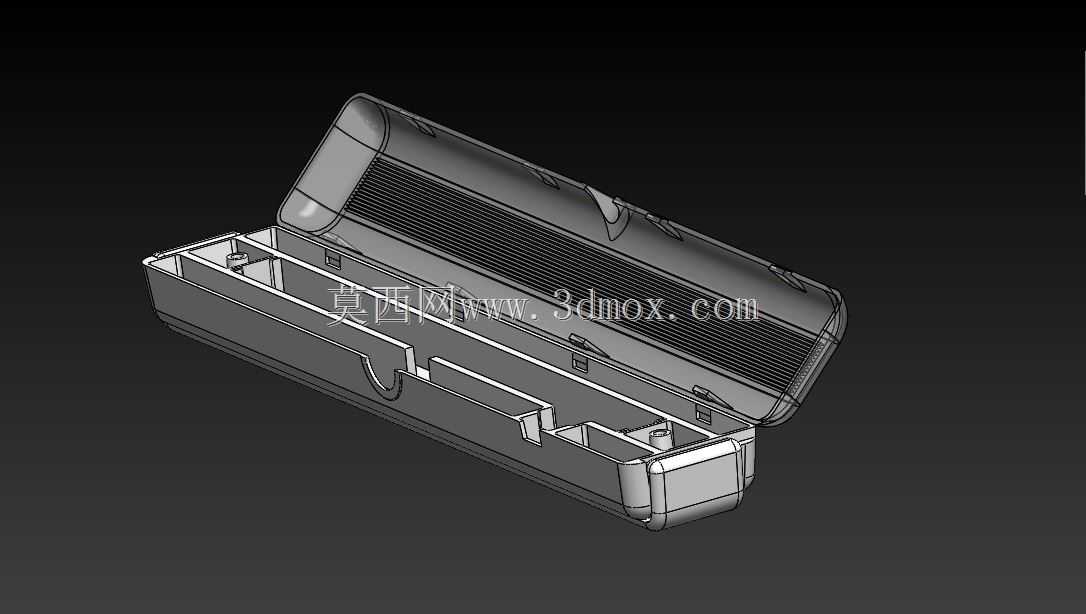

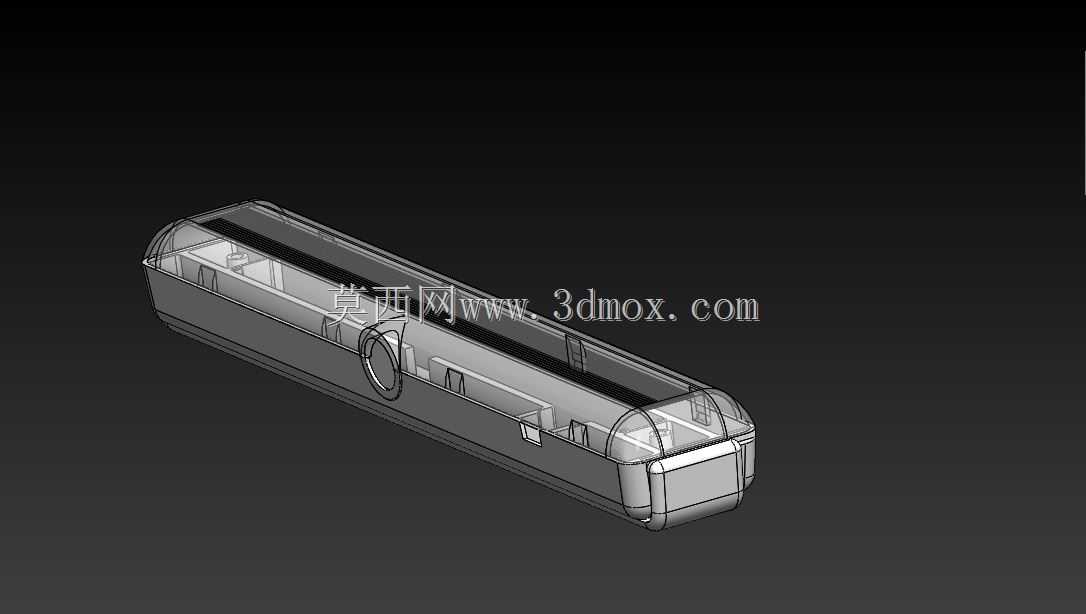

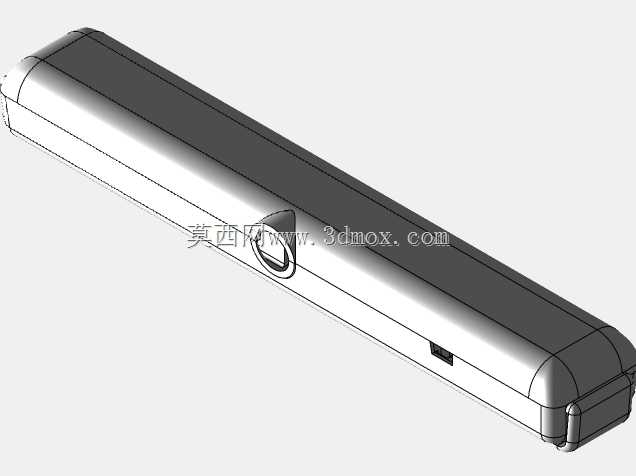

这款翻盖式发光二极管收纳盒，主要面向电子组装生产线、电子维修工位、元器件仓储分拣场景使用，解决散装直插式发光二极管易混料、引脚弯折损坏、散落丢失的实际问题。日常产线作业中，不同发光角度、不同发光颜色、不同封装尺寸的直插LED如果混放，分拣时会耗费大量工时，引脚受挤压弯折后还会直接导致插件不良率上升，这款收纳盒的内部隔舱设计，正是针对这类痛点做的结构优化。从结构设计逻辑来看，盒体采用上下翻盖一体式铰接结构，铰接位置做了薄壁柔性铰链设计，不需要额外加装金属销轴，依靠注塑塑料本身的弯折韧性实现翻盖开合，既减少了装配零件数量，也避免了销轴锈蚀、脱落导致的盒体报废问题，同时翻盖闭合位置设置了卡扣式锁止结构，扣合后盒体不会因为搬运倾斜、跌落意外开盖，内部的元器件不会洒落。盒体内部做了多段式分隔挡筋，不同宽度的隔舱可以分别存放不同规格的发光二极管，隔舱的深度刚好匹配常规直插LED的引脚长度，放入后引脚不会因为盒内空间冗余出现弯折，也不会因为深度过浅导致盒盖挤压元件本体。盒盖内侧设计了整排的横向防滑压筋，扣合后压筋刚好贴合隔舱上方的空间，即使盒体受到振动，内部的二极管也不会在隔舱内窜动混料，同时压筋做了圆角过渡，不会刮伤LED的胶体封装表面。从外形尺寸与安装边界来看，这款收纳盒采用长条式扁平化外形，长度方向适配常规工位物料架的格层宽度，可以直接放入标准物料盒的分格内，也可以多个并排堆叠存放，堆叠时盒盖表面的定位凸台刚好卡入下一个盒体底部的定位凹槽，堆叠多层也不会滑落。盒体的壁厚做了均匀化设计，整体壁厚控制在1.8mm-2mm区间，既保证了日常拿取、堆叠的结构强度，也避免了注塑成型时出现缩痕、翘曲的问题，所有棱边都做了R0.5以上的圆角处理，没有尖锐飞边，日常拿取不会划伤操作人员的手部。在实际使用场景中，维修工位可以将常用的红、绿、蓝、白等不同颜色的LED分舱存放，拿取时不需要翻找混装料袋，产线插件工位可以将单批次使用的LED整盒放在工位旁，开盖后可以直接拿取，不需要反复开合料袋，减少了元器件暴露在车间环境中落尘、引脚氧化的概率。仓储环节中，这类带隔舱的收纳盒可以直接作为周转盒使用，从元器件拆包到上线使用全程不需要二次转存，减少了元器件周转过程中的损耗。设计过程中还考虑了注塑成型的工艺性，所有的挡筋、卡扣结构都做了拔模斜度处理，拔模角度控制在1.5度以上，不需要复杂的抽芯结构，采用常规的两板模即可完成注塑生产，有效降低了模具加工成本和量产时的成型不良率。盒体的开合角度做了限位设计，翻盖打开后最大角度停留在120度左右，不会因为开度过大导致铰链位置反复弯折出现疲劳断裂，同时打开状态下盒盖不会向后倾倒，能够稳定停在打开位置，方便操作人员单手拿取内部的元器件。锁止卡扣的按压力度做了优化，单指即可按压解锁，扣合时会有清晰的到位反馈，不需要用力挤压即可确认盒盖完全锁闭。
