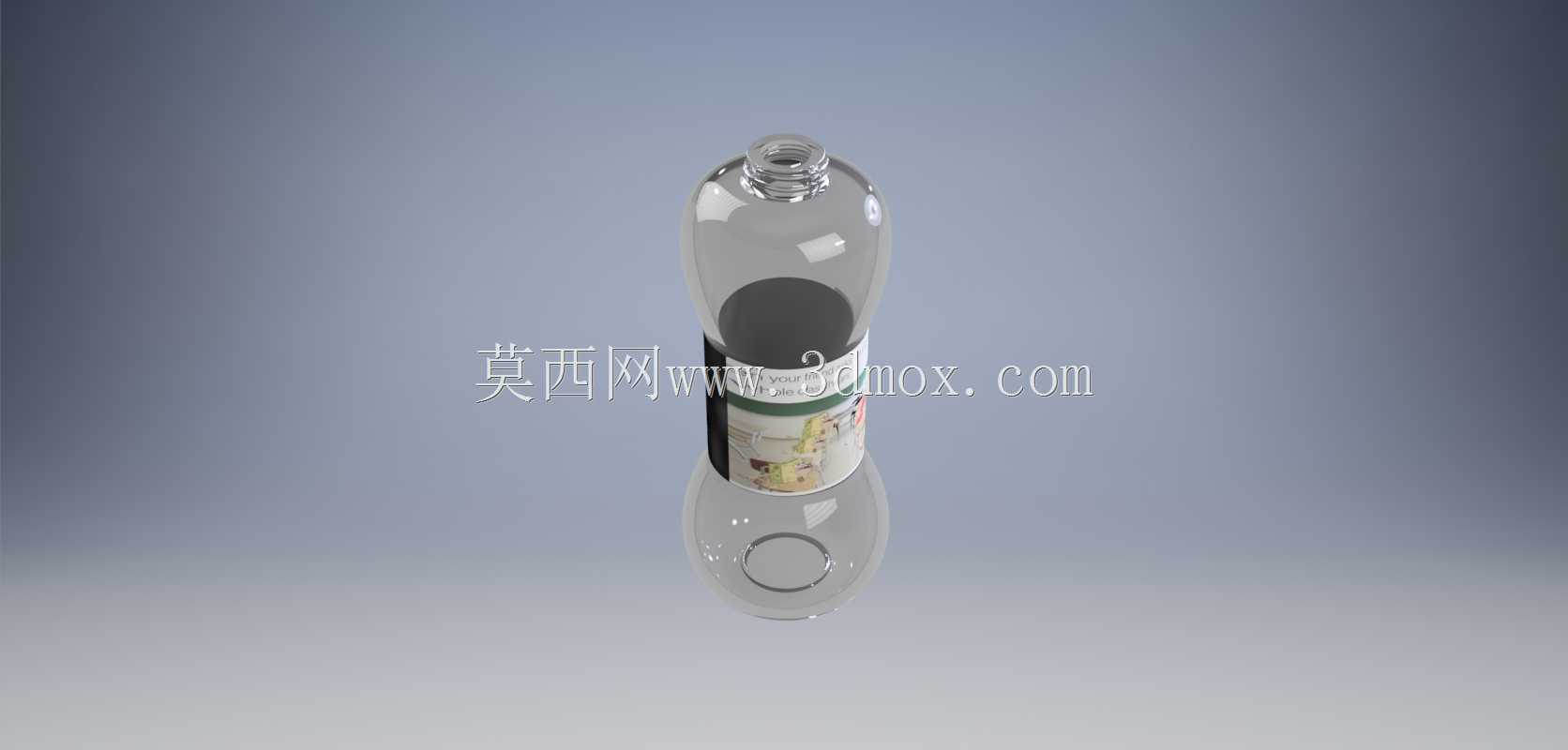

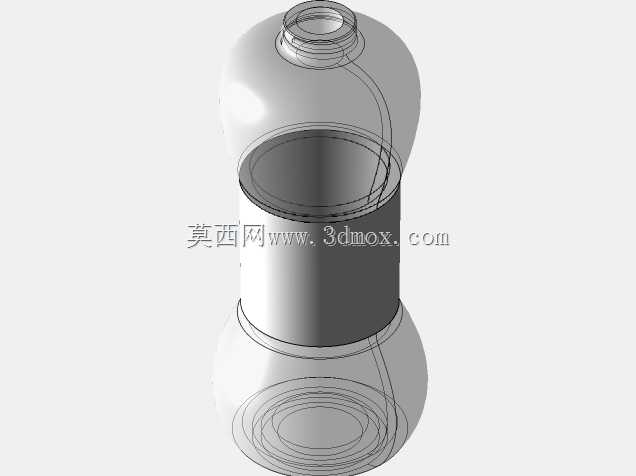

带外观贴花的透明饮用塑料水瓶

　　日常快消品的包装结构设计中，瓶装饮用水的容器建模是结构工程师常接触的典型项目，这类模型的核心需求并非复杂的传动或受力结构，而是在满足盛装功能的基础上，兼顾生产工艺适配、外观展示效果与使用体验的平衡。这款带贴花的塑料水瓶，首先从使用场景出发，覆盖商超零售、便携外出、会议接待等多个日常饮水场景，瓶身采用透明PET材质的设计逻辑，一方面是让消费者可以直观看到内部水体的洁净状态，降低选购时的顾虑，另一方面透明材质配合曲面瓶身的光线折射，能在货架陈列时形成更好的视觉辨识度。瓶口采用标准外螺纹结构，这部分的尺寸严格匹配通用瓶装水的瓶盖规格，螺纹的牙距、牙高都按照现有量产瓶盖的适配公差设计，不需要额外开模定制瓶盖，能直接复用成熟的供应链配件，

　　大幅降低量产阶段的配件采购成本，同时螺纹段下方设计有一圈限位凸台，既可以作为瓶盖旋紧的行程限位，也能在灌装生产线的旋盖工位提供定位基准，避免旋盖过紧导致的螺纹滑牙或者旋盖不到位引发的漏液问题。瓶身的主体曲面没有做过多的异形凸起，整体采用略带收腰的回转体结构，这种设计首先是适配吹塑成型的工艺要求，均匀的壁厚变化能避免吹塑过程中出现局部过薄或者积料的问题，回转体结构也能让瓶身在堆叠运输时更好地受力，垂直方向的承重能力可以满足整箱堆叠时的压力需求，不会出现运输过程中瓶身被压变形的情况。瓶身中部预留的贴花区域，做了微小的平面化处理，不同于上下部分的圆弧曲面，这个区域的曲率更小，贴标机在作业时标签可以更平整地附着在瓶身表面，

　　不会因为曲面弧度过大导致标签起皱、边角翘起的问题，贴花区域的上下位置也做了隐性的定位凸点，在自动化贴标工序中，光电传感器可以通过识别凸点位置确定贴标的起始位置，保证每一瓶的标签粘贴位置统一，不会出现高低错位的情况。瓶底采用内凹的花瓣式结构，这种结构是塑料瓶装水的经典成熟设计，内凹结构首先可以提升瓶底的结构强度，当瓶内装满水放置在平面上时，内凹的加强筋结构可以分散瓶底的受力，避免瓶底因为水体压力向外鼓出导致放置不稳，同时花瓣式的凹槽也能在灌装完成后输送过程中增加瓶底和输送链板之间的摩擦力，减少瓶子在输送线上打滑倾倒的概率。从建模的细节来看，瓶身的所有过渡圆角都做了统一的R角处理，没有尖锐的棱角，

　　一方面是避免吹塑成型时尖角位置出现应力集中，导致瓶子受外力撞击时容易开裂，另一方面也能在消费者握持的时候提升触感，不会有硌手的问题。瓶身内部的容积按照常规550ml左右的饮用水规格设计，内部空间的计算扣除了瓶身壁厚、瓶口预留的空气段容量，保证实际灌装量符合标称容量的公差要求，不会出现容量不足或者灌装过满导致高温环境下液体膨胀漏液的问题。贴花部分的建模采用曲面映射的方式，完全贴合瓶身预留的贴标区域曲面，标签的边缘和瓶身曲面完全贴合，没有出现贴图拉伸或者错位的情况，能直接用于后续的渲染出图、包装效果评审，不需要再额外调整贴图坐标。这类水瓶模型在实际项目中，除了用于包装结构本身的评审，还可以用于快消品的陈列场景搭建、广告宣传素材的渲染制作，也能作为自动化灌装生产线、贴标生产线的模拟工件，用于生产线的工位布局验证、干涉检查，在做输送线、旋盖机、贴标机的方案设计时，导入这个水瓶模型可以模拟工件在各个工位的流转状态，检查工装夹具和瓶身的适配性，提前发现结构干涉或者定位不准的问题，减少后续设备调试阶段的修改成本。
