三叶式船舶推进用螺旋桨结构设计

　　在船舶动力推进系统的末端执行部件选型中，螺旋桨是直接决定航行动力转化效率、航行稳定性与能耗水平的核心构件，这款三叶结构的船用螺旋桨，主要适配内河小型作业船、休闲游艇以及低速货运驳船的推进需求，安装位置处于船舶尾部轴系的最外端，工作时完全浸没于水面以下，将主机输出的旋转扭矩转化为轴向推力，克服船体航行过程中的水阻，推动船舶完成前进、转向配合等动作。从实际工程应用的场景来看，这类三叶螺旋桨相比四叶、五叶结构，在中低航速工况下的水动力效率表现更均衡，叶片自身的结构冗余度更高，在内河航道存在漂浮杂物、浅滩砂石剐蹭风险的使用环境下，单叶片受外力冲击时的应力分布更均匀，不容易出现叶根断裂或者形变超差的问题，日常运维的检查与修复难度也更低，不需要频繁进坞更换部件。

　　在结构设计思路上，这款螺旋桨首先围绕桨毂与尾轴的配合边界做了适配优化，桨毂中心的轴孔采用锥面配合加键槽传扭的经典结构，安装时可以通过锥面的自锁特性保证轴系与桨体的同轴度，避免高速旋转时出现偏心抖动，键槽的位置与尺寸匹配常规小型船舶尾轴的标准规格，不需要对现有轴系做二次改造就能完成换装，桨毂的轴向长度经过压缩优化，既保证了与轴段的配合接触面积足够传递额定扭矩，又不会额外增加尾部的突出长度，减少不必要的紊流产生。三个叶片采用等距圆周分布的布局，相邻叶片的夹角保持120度，旋转过程中的动平衡余量控制在船用推进部件的标准范围内，额定转速下不会引发船体尾部的异常振动，避免振动传递到船舱影响驾乘体验或者损伤轴系密封件。

　　叶片的翼型设计参考了成熟的MAU型桨叶剖面参数，从叶根到叶梢的弦长、厚度做了连续渐变处理，叶根位置的厚度最大，保证与桨毂连接位置的结构强度，能够承受旋转过程中水流冲击带来的弯曲载荷与扭矩载荷，叶梢位置做了收薄与圆弧过渡处理，减少叶梢与水流相对运动时产生的涡旋损耗，降低空泡效应出现的概率，延长螺旋桨的整体使用寿命。叶片的盘面比设定适配中小吨位船舶的推力需求，既不会因为盘面过大增加旋转阻力，造成主机功率的无效损耗，也不会因为盘面过小导致推力不足，无法满足船舶设计航速的推进要求。叶片的螺距从叶根到叶梢做了等螺距设计，加工制造的难度更低，普通的铸造成型后只需要做简单的表面打磨与动平衡校正就能投入使用，适合批量生产配套，降低船舶制造与维护的配件成本。

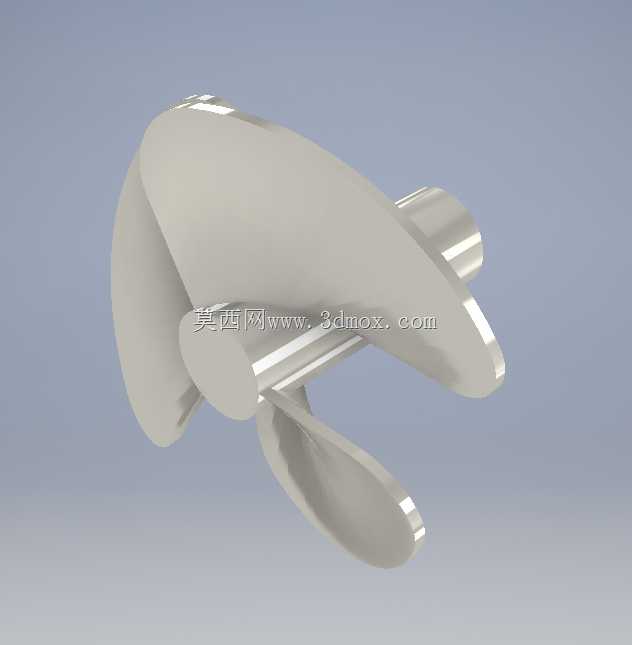

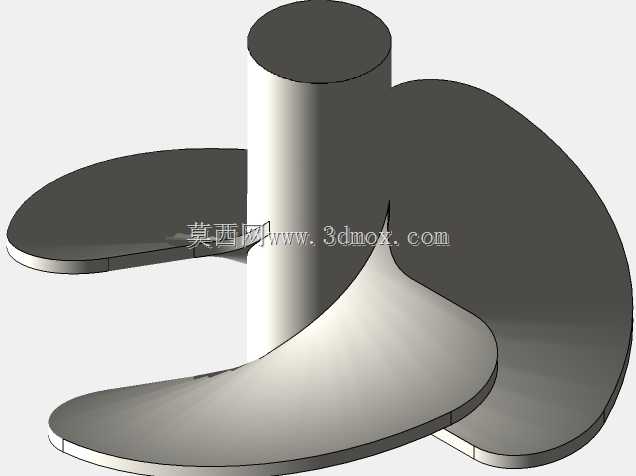

　　从安装边界的尺寸约束来看，这款螺旋桨的旋转直径适配尾部吃水深度在0.8米到1.5米之间的船舶，安装后叶梢与船壳板、舵叶之间的安全间隙满足船级社的相关规范要求，不会在旋转过程中剐蹭船体结构或者舵系部件。桨毂前端面设置有密封件安装位，可以配套常规的尾轴密封圈，阻挡河水进入尾轴管内部，保护轴系的轴承与润滑脂不被水流冲刷失效。在实际使用过程中，这款螺旋桨的叶片表面光滑度经过优化，水流附着的紊流区域更小，长时间在含泥沙的水域航行时，表面的磨损速率更低，即使出现局部的剐蹭形变，也可以通过冷作校正的方式修复，不需要整体更换，非常适合内河航运、近岸小型作业船舶的日常使用需求。在三维建模过程中，整个模型的曲面连续性做了严格控制，叶片与桨毂的连接位置做了圆角过渡处理，避免应力集中的问题，所有配合面的尺寸公差都按照机械加工的常规要求设定，既可以用于结构教学演示，也可以作为船舶改型设计时的参考模型，帮助设计人员快速完成推进系统的匹配计算与干涉检查，减少前期设计的重复建模工作量。
