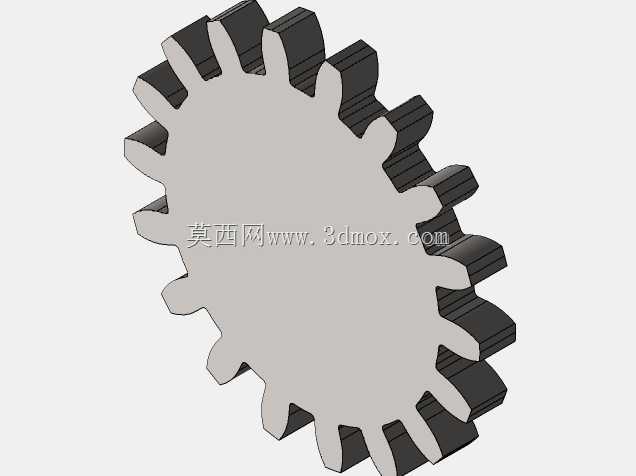

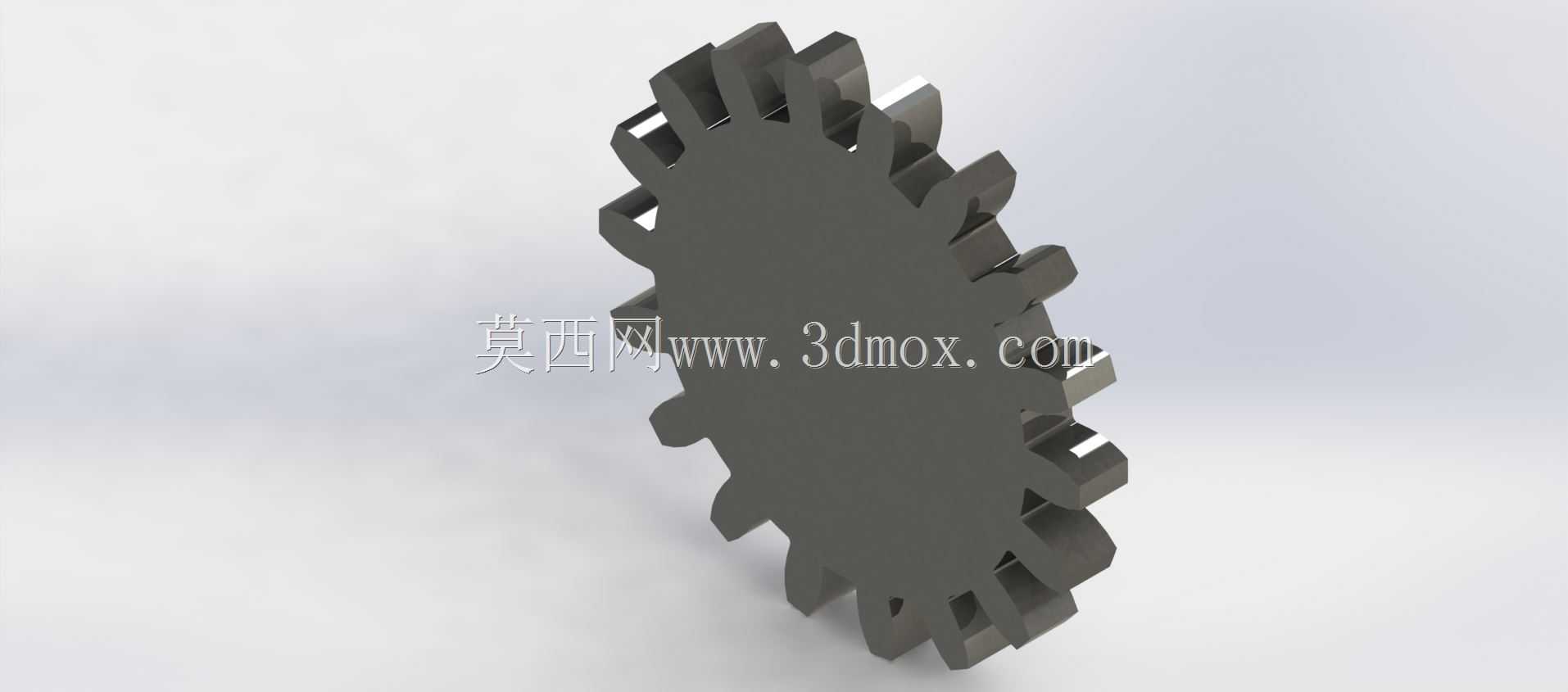

简易结构直齿圆柱传动齿轮

　　这款直齿圆柱齿轮是机械传动系统中应用最广泛的基础传动零件之一，日常在小型输送设备的动力传递单元、轻工机械的转速匹配机构、普通机床的进给传动链路、小型农机的动力输出组件中都能见到这类结构的身影，它的核心作用是在两平行轴之间传递旋转扭矩与运动，通过轮齿的连续啮合实现恒定传动比的动力输送，相比斜齿齿轮，直齿结构没有轴向分力，安装调试的容错空间更大，对支撑轴承的轴向载荷要求更低，非常适合中低速、载荷平稳的传动场景。从设计逻辑来看，这款齿轮采用了最经典的渐开线齿形设计，齿廓曲线严格按照渐开线生成规则构建，能保证啮合过程中传动比恒定，不会出现冲击、振动与噪音突变的问题，轮齿沿齿轮轴向等距分布，齿向与齿轮端面完全垂直，加工时可以采用滚齿、

　　插齿等常规工艺直接成型，不需要额外的螺旋角调整工序，生产制造成本更低，后期维护更换的适配性也更强。齿轮主体采用辐板式结构，中心设置了标准的安装轴孔，轴孔周边预留了键槽安装位，装配时可以通过平键实现齿轮与传动轴的周向固定，避免传动过程中出现齿轮与轴的相对转动，保证扭矩传递的可靠性；齿轮端面靠近外缘的位置设置了两个小型定位孔，既可以作为加工时的工艺定位基准，也能在部分需要轴向固定的场景下配合锁紧件使用，防止齿轮工作时出现轴向窜动。从安装边界来看，这款齿轮的齿顶圆、齿根圆尺寸都按照标准模数系列设计，啮合侧隙预留了合理的公差范围，安装时只要保证两啮合齿轮的中心距符合设计公差、轴线平行度满足装配要求，就能实现平稳啮合，

　　不需要额外的调整补偿结构；齿轮的轴向厚度经过匹配计算，既能够满足额定载荷下的轮齿强度要求，不会出现轮齿折断、齿面磨损过快的问题，也不会占用过多的轴向安装空间，适合结构紧凑的小型传动箱体使用。在实际使用场景中，这类直齿轮不需要复杂的润滑系统辅助，采用普通油脂润滑就能满足长期运行的需求，日常维护只需要定期检查齿面磨损情况、确认紧固件没有松动即可，它的传动效率可以达到九成以上，在正确安装、额定载荷工况下运行，使用寿命能够覆盖整套设备的大修周期，不需要频繁更换备件。不同于高精度重载齿轮的复杂结构，这款简易直齿轮去掉了多余的减重槽、强化筋等结构，整体结构简洁，建模过程中参数化特征清晰，所有齿形参数都可以通过模数、齿数、

　　压力角等基础参数直接驱动生成，设计人员可以根据实际传动比需求快速调整齿数、模数参数，衍生出适配不同传动场景的同系列齿轮零件，大幅缩短通用传动件的设计开发周期。在装配适配性上，这款齿轮的安装轴孔尺寸可以根据配套传动轴的直径做适应性调整，键槽尺寸符合通用平键标准，不需要定制特殊的连接紧固件，采购备件时的通用性极强，不管是设备原厂装配还是后期维修替换，都能快速找到适配的安装配件，不会因为非标结构导致备件采购困难、维修停机时间过长的问题。齿面的设计没有做额外的修形处理，适合载荷平稳、没有频繁正反转冲击的工况，如果应用在有冲击载荷或者频繁换向的场景，只需要在现有模型基础上对齿顶、齿根做轻微的修缘处理，就能有效降低啮合冲击，不需要对整体结构做大幅改动，设计拓展性十分灵活。
