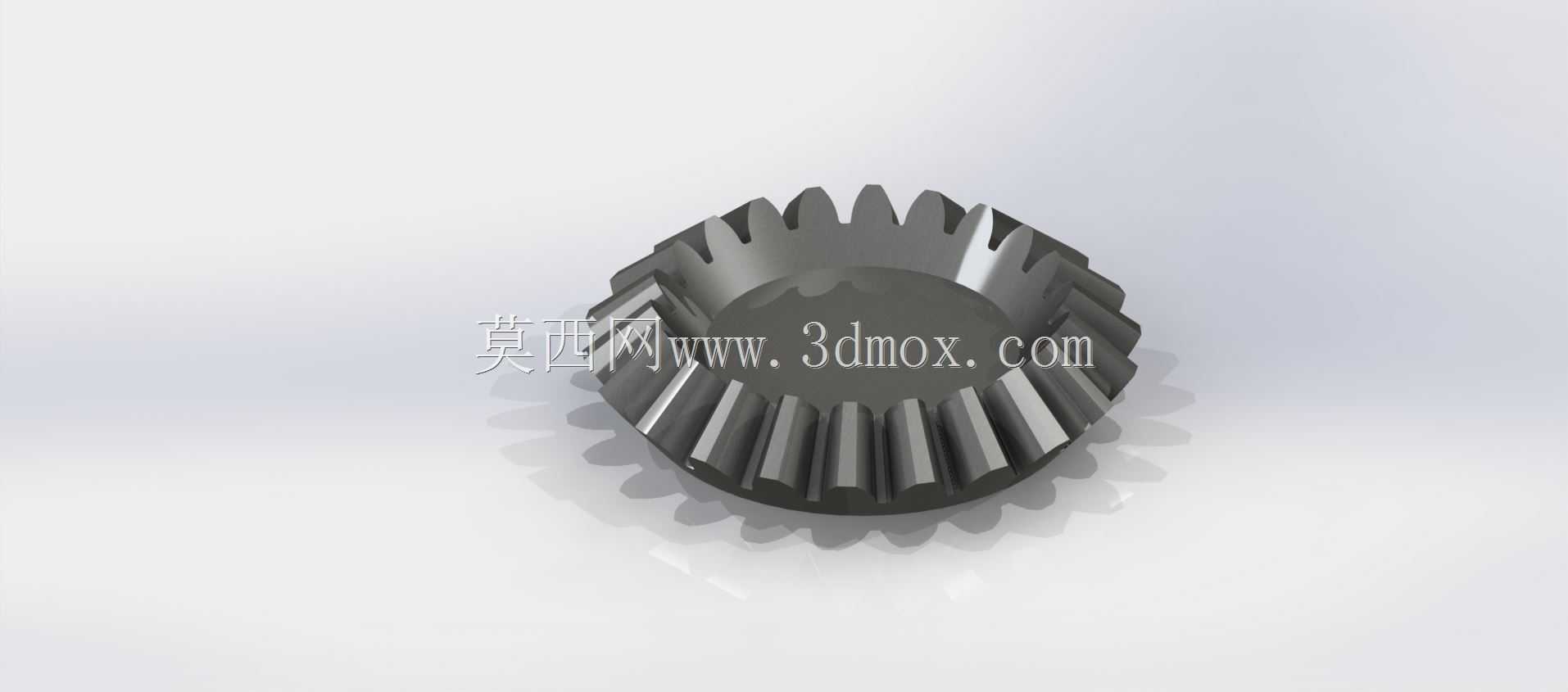

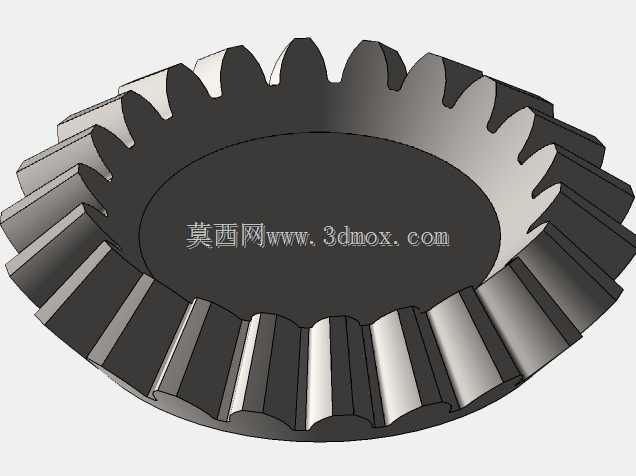

等径传动直齿锥齿轮结构设计

　　在差速器、立式铣床主轴传动、小型农机转角传动这类需要改变动力传递轴线方向的场景里，直齿锥齿轮始终是成本与可靠性平衡最优的选择，本次建模的这款等径直齿锥齿轮，针对两相交轴呈90度等速传动的工况做了结构优化，没有采用变位设计来适配特殊传动比，完全围绕通用等速转角传动场景做参数匹配。从实际安装边界来看，这款锥齿轮的背锥端面预留了标准的轮毂安装位，轮毂中心的通孔可适配常用的平键连接轴径，端面均匀分布的沉头孔可直接与连接法兰锁紧，不需要额外加工定位台阶，安装时只需要保证两配对齿轮的节锥顶点重合，就能保证啮合侧隙处于合理区间，避免出现传动卡滞或反向间隙过大的问题。齿形部分采用标准渐开线直齿锥齿廓，齿向沿节锥母线方向延伸，没有做螺旋角修形，

　　加工时可直接采用成型铣刀在普通铣床上完成齿形切削，不需要专用的螺旋齿加工设备，对于小批量设备维修、非标设备定制场景来说，加工门槛更低，备件替换的适配性更强。齿宽的取值控制在节锥母线长度的三分之一区间，既避免了齿宽过小导致单齿承载能力不足，也不会因为齿宽过大造成小端齿形过尖、热处理时容易出现应力断裂的问题，齿顶部分做了微小的倒角处理，装配时不会因为齿顶磕碰产生毛刺影响啮合精度，长期运行过程中也能减少齿顶边缘的应力集中，降低断齿风险。从传动特性来看，这款直齿锥齿轮在运行时的轴向力方向始终指向齿轮大端，配套的轴承选型只需要按照常规的圆锥滚子轴承配对安装方式即可，不需要额外设计特殊的轴向承载结构，对于设计人员来说，轴系的受力计算更简单，

　　能缩短整个传动箱的设计周期。在实际选型适配时，这款齿轮可直接配对使用在输入输出轴垂直相交、传动比1:1的传动节点，比如小型食品输送线的转角传动工位、台式钻床的主轴进给传动、园林机械的动力输出转角部位，这类工况的负载波动小，转速普遍在每分钟1000转以内，直齿结构的传动噪音完全在可接受范围内，相比螺旋锥齿轮的加工成本能降低40%以上，后期维护时的备件采购成本也更低。建模过程中严格按照锥齿轮的背锥展开原理做齿形拟合，每一个轮齿的齿厚从大端到小端呈线性递减，齿根圆角按照标准取值做了过渡处理，避免应力集中，轮毂部分的厚度按照传递额定扭矩的剪切强度做了冗余设计，即使出现短时过载，也不会先出现轮毂开裂的问题。

　　安装定位面的平面度按照常规机械加工的IT7级精度做了公差预留，装配时不需要额外配磨就能保证定位精度，齿轮的端面跳动、径向跳动的基准统一取轮毂内孔轴线，后续做工程图导出时可直接标注对应的形位公差，不需要重新做基准转换。对于三维建模从业者来说，这款模型的参数化特征完整，可直接通过修改模数、齿数、压力角参数快速生成不同规格的同类型锥齿轮，不需要重新绘制齿形轮廓，能大幅提升同类传动件的建模效率；对于结构设计人员来说，模型的安装尺寸符合通用机械设计标准，可直接导入装配体中做干涉检查、传动模拟，不需要额外调整安装位的结构尺寸。在实际设备运行过程中，这款锥齿轮的润滑方式可采用脂润滑或者油浸润滑，齿面的粗糙度预留了加工余量，常规的滚齿、铣齿加工就能满足使用要求，不需要做磨齿等精加工工序，适合中低速、中等负载的通用传动场景使用，不会出现因为精度冗余造成的成本浪费。
