Arduino开发板梯形防护安装外壳

　　在嵌入式开发、小型电子设备原型搭建的现场场景里，开发板的裸露安装始终是容易被忽略的隐患——桌面调试时的焊锡渣掉落、外接线路拉扯导致的接口松动、多设备堆叠时的引脚短接，还有长期放置时的积灰受潮，都可能让前期调试的工作功亏一篑。这款针对Arduino开发板设计的梯形防护外壳，正是从一线调试、小批量设备集成的实际痛点出发完成的结构设计。

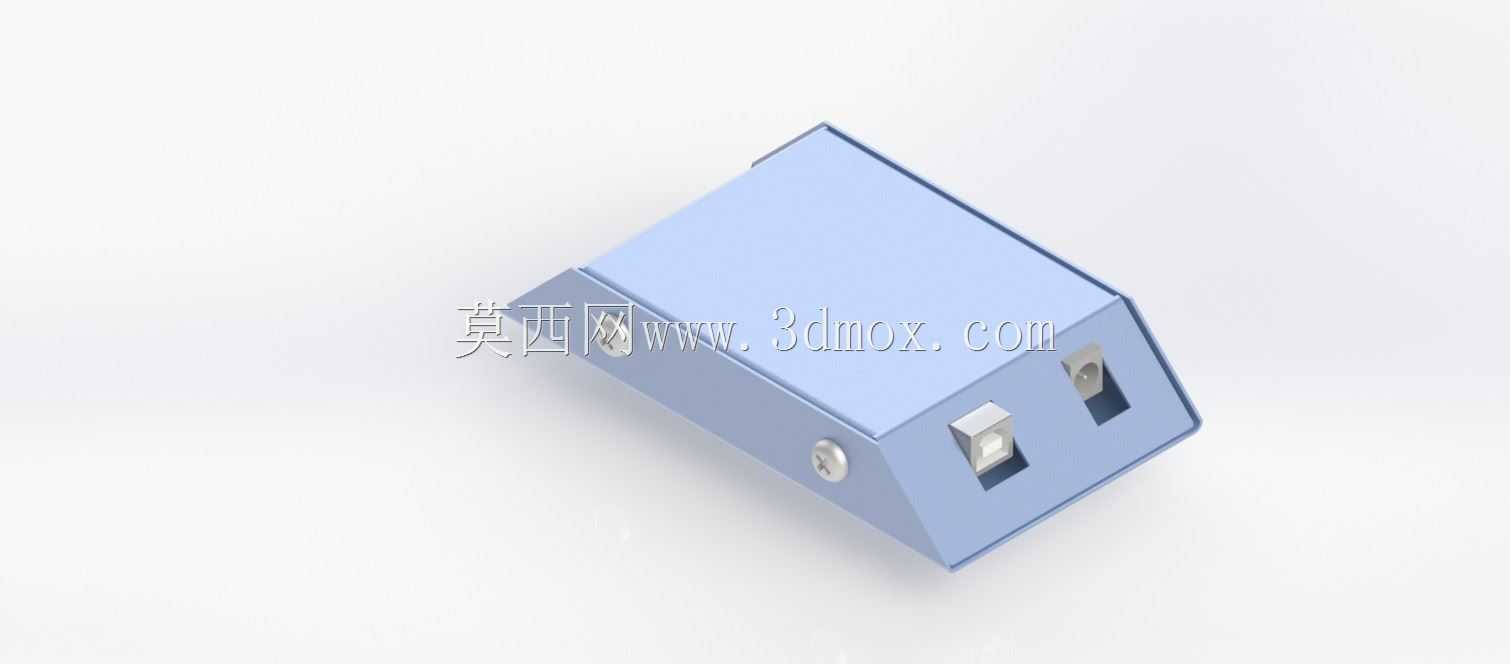

　　从实际使用场景来看，这类外壳既可以满足实验室桌面调试阶段的开发板防护需求，也能直接适配小型物联网终端、桌面级控制节点的小批量装机需求，不需要额外做结构改模就能直接投入使用。不同于常见的方正盒体结构，这款外壳采用梯形截面的造型设计，并非单纯为了外观差异化：倾斜的端面刚好对应开发板的外接接口区域，在插接USB线、传感器排线、电源端子的时候，操作人员不需要刻意歪头对准接口，视线可以顺着倾斜面自然落到接口位置，大幅降低盲插导致的接口针脚弯折风险；同时梯形结构的侧壁带有自然的倾斜角度，相比垂直侧壁的方正盒体，在受到侧面意外磕碰的时候，斜面可以把部分冲击力沿斜向分解，减少直接传递到内部电路板的碰撞能量，对板载的贴片元件起到更好的缓冲保护作用。

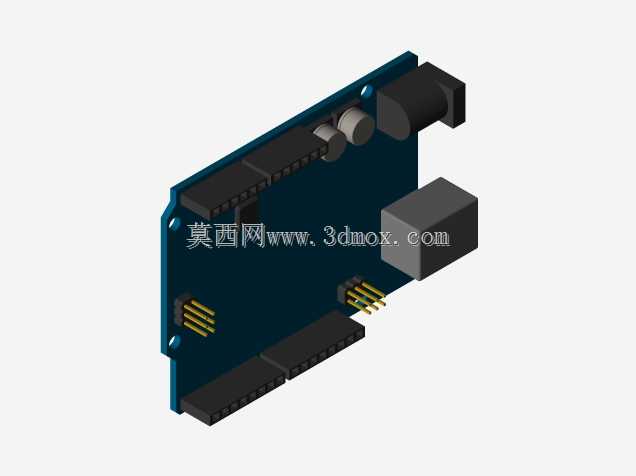

　　外壳整体采用薄板弯折成型的工艺路线，所有折边都做了内卷边处理，没有裸露的金属锐边，在拆装过程中不会划伤操作人员的手部，也不会刮破外接导线的绝缘层。壳体上的固定点位完全匹配Arduino标准开发板的安装孔位，不需要额外做打孔加工，直接用配套的小规格螺丝就能把电路板牢牢固定在壳体内的定位柱上，电路板和壳体底部预留了2mm的间隙，既可以避免板底焊点直接接触金属壳体造成短路，也能给板载的发热元件留出一定的空气流通空间，避免长时间运行时热量在壳体内积聚。

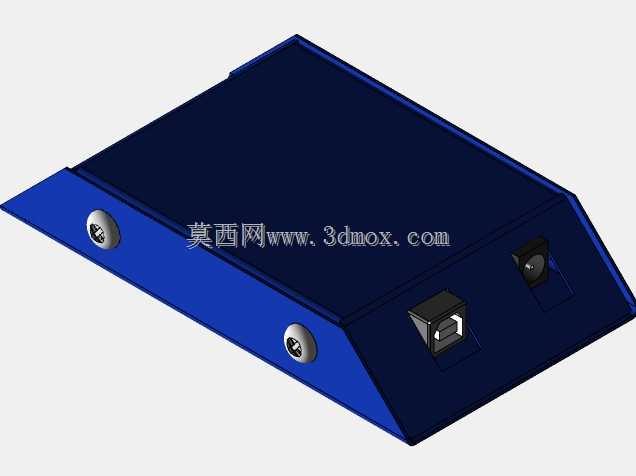

　　接口端的开孔完全对应开发板的常用外接接口位置，USB接口、电源接口、外接端子的开孔都做了0.3mm的尺寸余量，既不会因为开孔过小导致插头无法插到底，也不会因为开孔过大留下过大缝隙让杂物进入壳体内部。壳体的上下盖采用侧边螺丝锁紧的固定方式，相比卡扣式的固定结构，螺丝锁紧的连接方式更可靠，在设备需要移动、或者外接线路经常插拔的场景下，不会因为频繁受力出现盒体松脱的情况；同时侧边锁紧的螺丝都做了沉头处理，螺丝安装完成后头部完全沉入壳体表面，不会突出在外影响壳体的平放稳定性。

　　从安装边界来看，这款外壳的整体尺寸完全控制在标准Arduino开发板的外接尺寸之外，最大外轮廓宽度不超过80mm，长度不超过120mm，整体高度不超过35mm，不管是安装在标准DIN导轨的配套支架上，还是直接用双面胶、螺丝固定在设备机柜的内部安装板上，都不会占用过多的安装空间，在小型控制箱内多块开发板并排安装的时候，相邻壳体之间只需要留出5mm的走线间隙就可以满足布线需求，不会出现空间浪费的情况。壳体表面采用哑光喷塑处理，不容易残留指纹和调试时留下的焊锡痕迹，日常清洁只需要用干布擦拭即可，在实验室、车间现场等不同使用环境下都能保持较好的外观状态。

　　在结构设计的细节上，这款外壳也充分考虑了一线使用者的实际操作习惯：壳体的开盖方向没有设计在接口所在的倾斜端面，而是设置在平面侧，需要调整板载跳线、更换扩展模块的时候，只需要拧开侧边的固定螺丝就能打开上盖，不需要拔掉所有外接线路就能完成内部操作，大幅减少调试阶段的重复接线工作量。壳体的所有开孔边缘都做了去毛刺处理，外接导线从开孔位置穿出的时候，不会被孔边的毛刺割破绝缘层，降低线路短路的风险。针对部分需要外接天线的应用场景，壳体的平面端还预留了通用的天线安装孔位，不需要二次加工就能直接安装SMA天线接头，适配无线传感节点、远程控制终端的使用需求。
