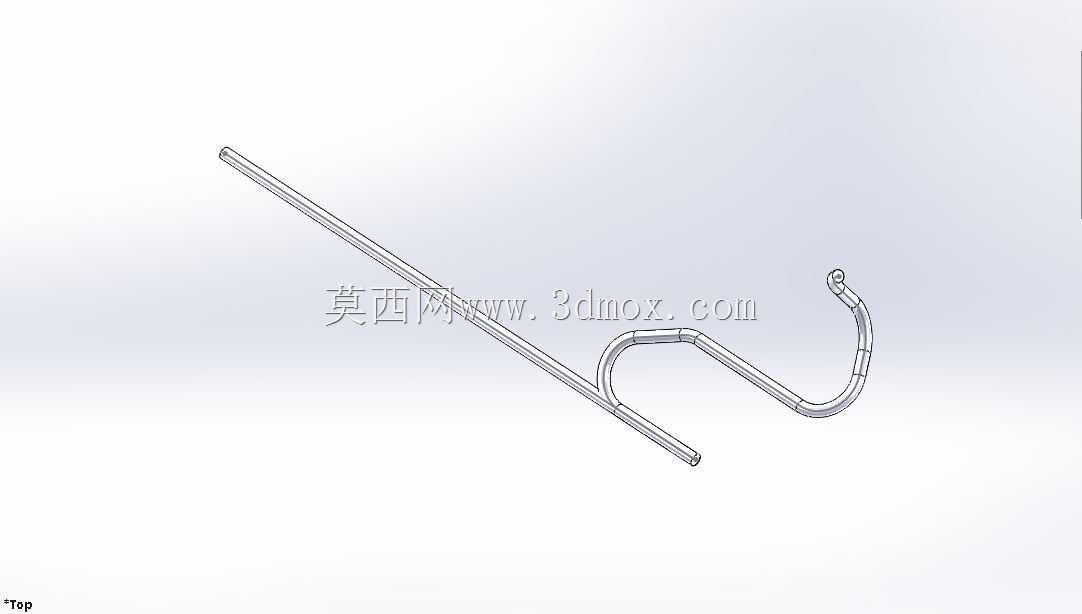

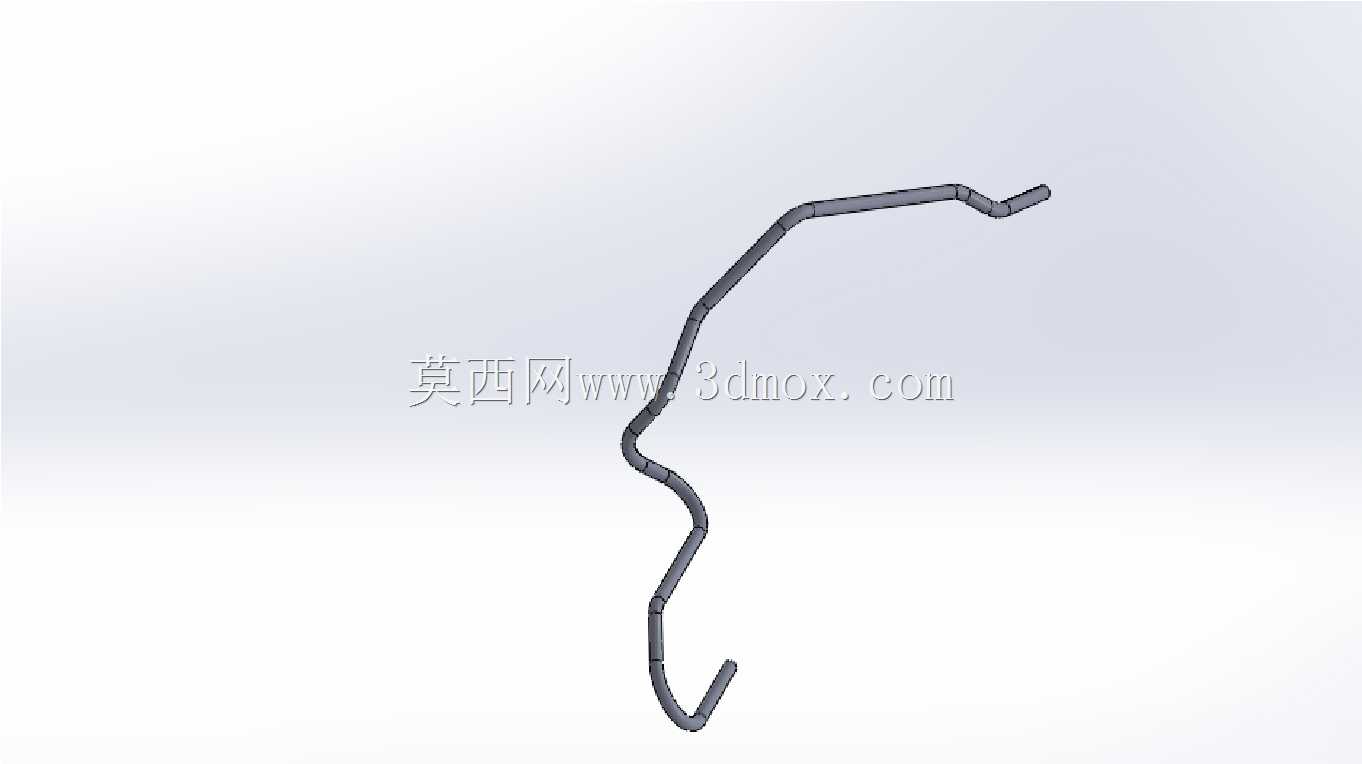

多段弯折异形流体输送平管结构

　　做了快十年的设备管路结构设计，这类多段弯折的异形平管我经手的没有一百也有八十，很多刚入行的设计师总觉得管路是附属结构，随便拉个路径扫掠就行，真到现场装配的时候才会发现，管路的避让、走向、固定点设置差一点，要么装不上，要么运行的时候震得焊缝开裂，要么流阻超标影响整个系统的输送效率。

　　这类异形平管最常出现在空间紧凑的设备舱内部，不管是车用动力舱的冷却回路、小型液压站的阀组连接管路，还是生产线上紧凑排布的气动控制回路，只要是直线管路没法直接连通两个接口、又没法额外加装过多接头转接的场景，都需要这类定制化弯折的平管来完成介质输送。和标准的90度、45度标准弯管拼接的结构比，一体弯折成型的平管没有多余的接头接缝，首先就减少了泄漏点——要知道工业现场七成以上的管路跑冒滴漏问题，都出在接头连接位置，尤其是输送带一定压力的流体、或者有温度交变的工况下，接头的密封件老化速度远快于管材本身，一体弯折的结构能把接头数量压到最少，长期运行的可靠性自然高了一截。

　　从设计逻辑上来说，这类平管的建模从来不是先画好曲线再扫掠这么简单，第一步要先锁定两个连接端的安装边界：两端接口的同轴度公差、端面到安装基准面的距离、接口处的密封形式是卡套式还是焊接式还是法兰连接，这些参数是硬约束，差一毫米都没法和对接的阀口、泵口装到一起。确定完两端的硬约束之后，才是中间弯折段的路径规划，这部分要考虑的因素非常杂：首先是避让，要绕开周边的运动部件——比如设备内部的传动皮带、往复运动的活塞杆、需要定期拆装更换的滤芯、电气接线端子排，不能让管路挡了维护操作的空间，也不能和运动件产生摩擦干涉；其次是弯折半径的控制，不管用的是金属管材还是硬质工程塑料管材，每一段弯折的半径都不能小于管材允许的最小弯曲半径，不然弯折位置会出现管壁瘪陷、应力集中的问题，一来会让管路的通流面积变小，增加局部流阻，二来应力集中的位置在压力波动、温度变化的时候很容易出现开裂，我之前见过有新手设计的弯管弯折半径太小，打压测试的时候直接在弯位爆开，喷了整个测试台的液压油。

　　再说到外形尺寸和安装边界的控制，这类多段弯管的每一段直线段长度都有讲究，靠近两端接口的位置必须留出足够的直线段长度，用来装管夹固定——管夹的位置不能离弯位太近，不然安装的时候扳手伸不进去拧紧紧固件，也不能离接口太远，不然接口位置会因为管路振动产生交变应力，时间长了接口焊缝或者密封件容易失效。中间的弯折段之间的直线段也要控制长度，不能出现连续的小间距弯折，不然弯管加工的时候工装没法卡位，根本做不出设计的形状。另外整个管路的安装路径还要考虑装配顺序，要保证工人能顺着安装方向把管子放到位，不能出现设计的路径看着没问题，实际装配的时候管子被周边的结构件挡住，塞不进去的情况，我之前有个徒弟设计的管路，三维里看着所有间隙都够，结果现场装的时候，管子要斜着转三十度才能避开旁边的安装板，但是管子两端的接口是硬定位，转了角度就对不上螺孔，最后只能重新改管路走向，耽误了整整三天的装配进度。

　　从功能特性上来说，这类一体弯折的平管内壁是连续光滑的，没有标准弯头拼接时候的接缝台阶，介质在管内流动的时候局部阻力更小，对于输送粘度比较高的介质、或者对流速稳定性要求高的回路来说，这种结构能有效降低压力损失，减少泵的输出功率损耗。另外，合理设计的弯折段本身还能起到一定的形变补偿作用，设备运行的时候如果有轻微的振动、或者因为温度变化产生热胀冷缩，多段弯折的结构能通过自身的微量形变吸收一部分位移，不用额外加装波纹管补偿器，在紧凑空间里能省不少安装空间，也能降低整体的物料成本。

　　建模的时候还要注意，管壁厚度的选择要匹配系统的工作压力，不能为了省材料选太薄的管子，也没必要选太厚的增加成本和装配重量，弯位位置的壁厚变化要提前和加工工艺对齐，因为冷弯加工的时候，弯位外侧的管壁会被拉薄，内侧会略有增厚，设计的时候要把这个工艺余量考虑进去，保证弯位最薄的位置也能满足工作压力的强度要求。另外管身上的固定点位置要均匀分布，根据管材的刚性调整管夹的间距，间距太大的话管路运行的时候会产生共振，尤其是输送脉动流体的回路，共振的话不仅噪音大，时间长了还会把管路震裂。

　　很多人觉得管路设计是机械设计里的边角活，实际上一套设备的管路设计水平，直接能看出设计团队的工程经验扎不扎实，好的管路设计不仅能满足介质输送的基本功能，装出来的管线横平竖直、固定牢靠，后期维护方便，跑冒滴漏的问题少，而没经验的设计做出来的管路，歪歪扭扭互相干涉，装的时候要硬掰才能对上接口，运行没几个月就到处漏，拆换的时候还得拆周边一堆零件，给现场运维添无数麻烦。这类多段弯折的异形平管，看着就是一根弯了几下的管子，实则每一段弯折的角度、每一个弯位的半径、每一个固定点的位置，都藏着实打实的工程细节考量。
