多腔式药帽注塑成型模具结构设计

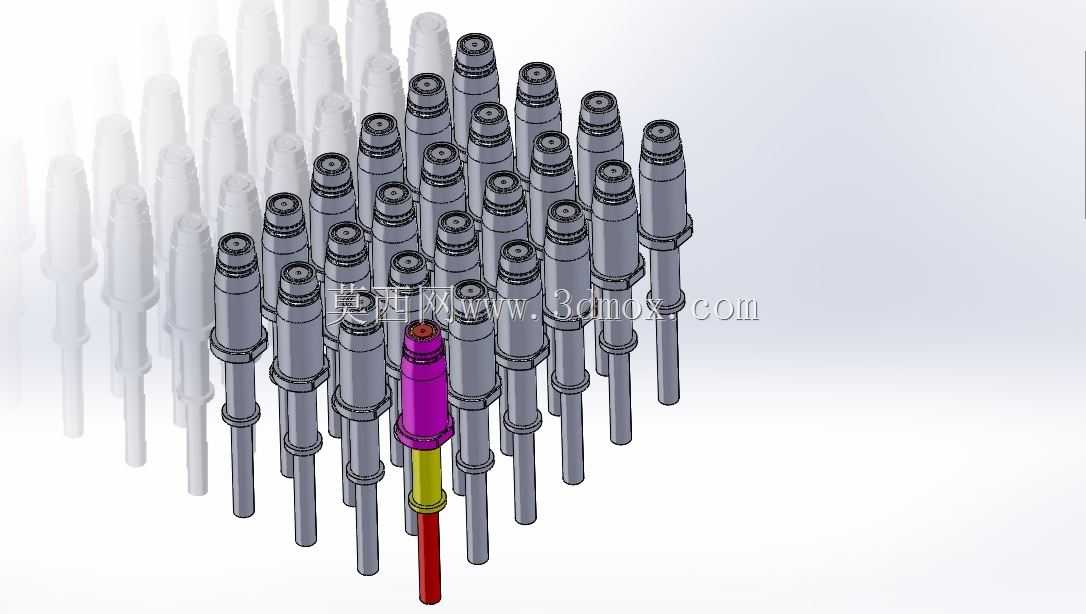

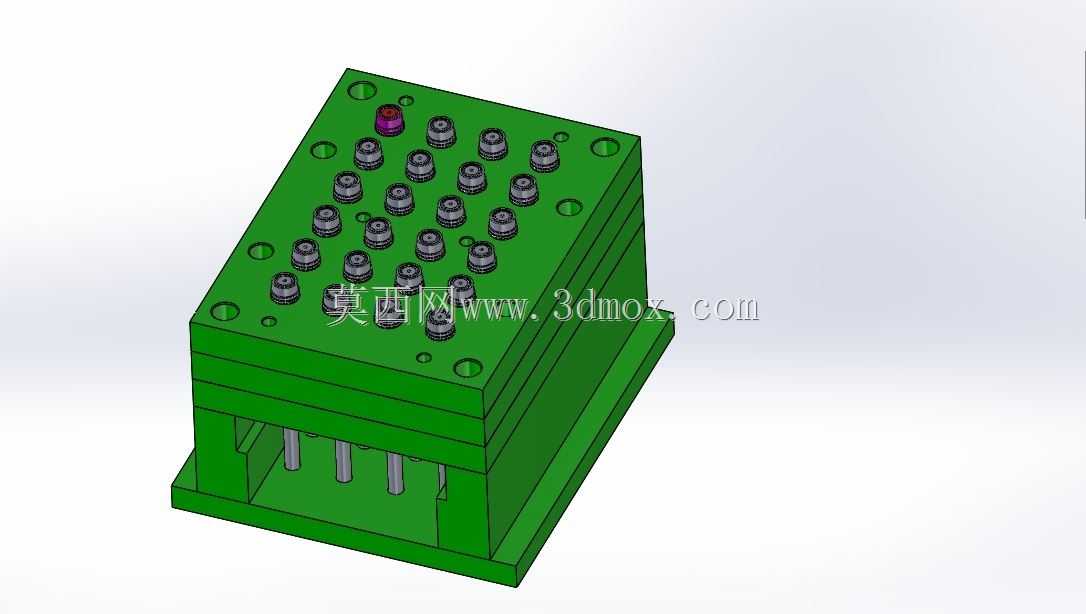

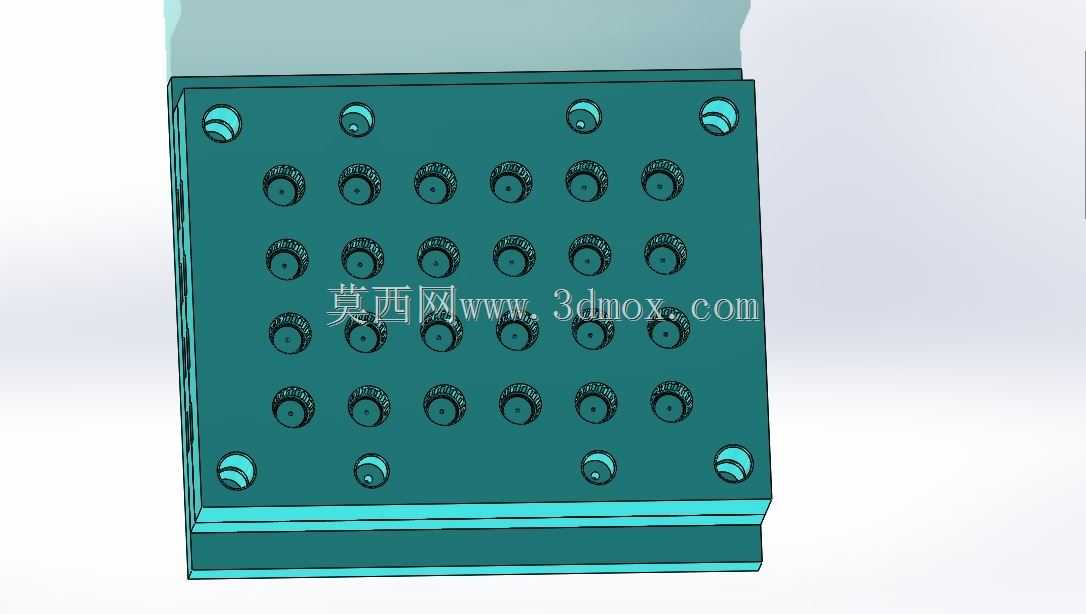

　　这套多腔排布的药帽注射成型结构，主要面向医药包装领域的批量生产场景，适配卧式注塑机的安装规格，核心用途是一次性完成多件医用塑料药帽的注射成型作业，匹配医药包装件对成型精度、生产效率、批次一致性的严苛要求。从实际生产的落地需求出发，设计阶段首先考量的是医药包装件的生产合规性，模腔排布采用对称式矩阵布局，整板共设置24个成型腔位，配合边角位置的8个导柱定位孔，能够保证合模过程中动定模的对位精度控制在0.02mm以内，避免成型件出现飞边、偏心、壁厚不均等缺陷，毕竟药帽作为直接接触药品包装的组件，配合尺寸的偏差会直接影响密封性能，进而影响药品存储的密封性。

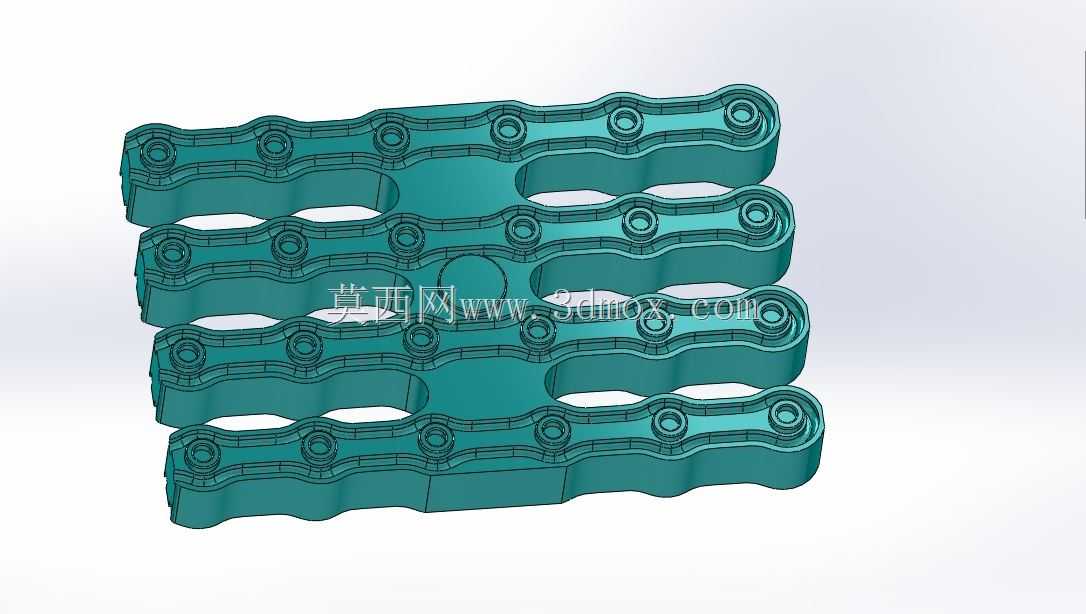

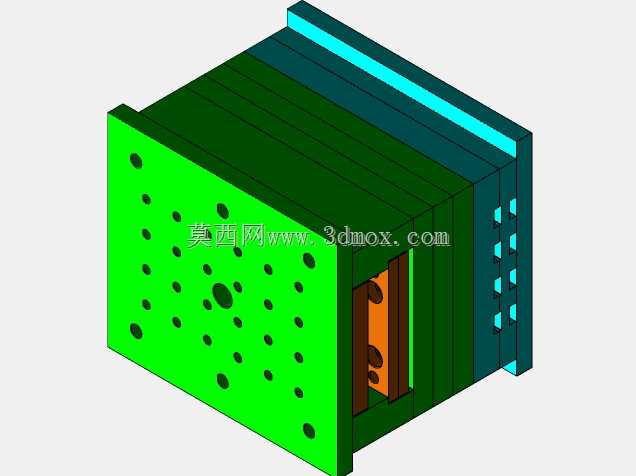

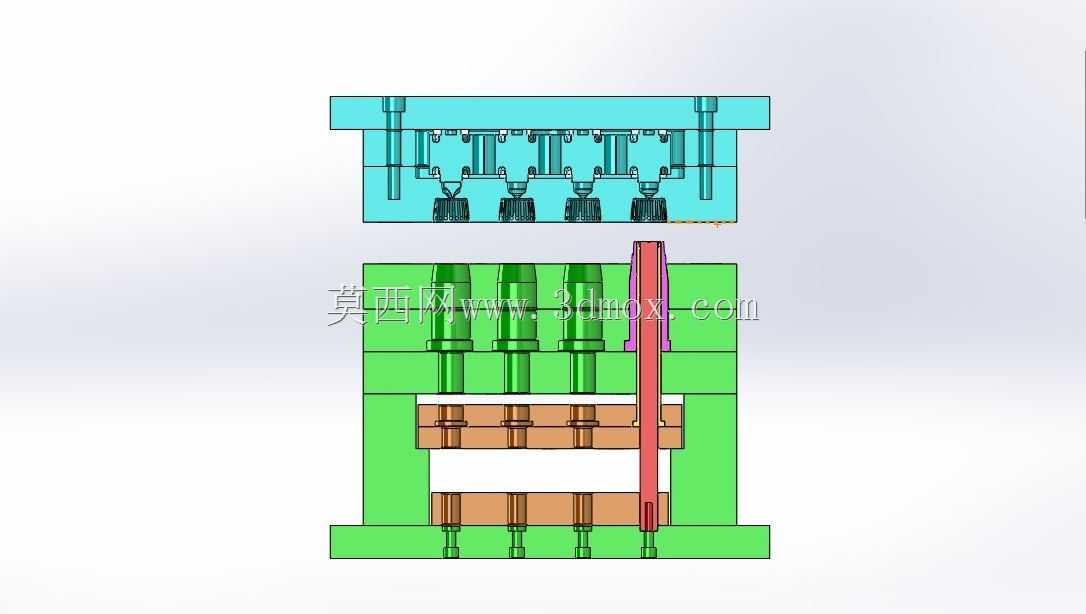

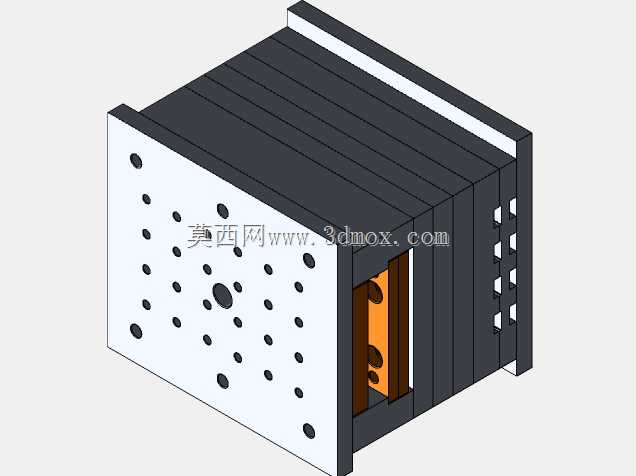

　　模架整体采用方正的板式结构，底部设置的定位凸台结构，能够直接适配注塑机的动模安装槽位，无需额外加装定制化的定位块，减少上机安装的调试时间。成型腔位的排布特意做了流道平衡设计，从主浇道到每一个单腔的分流道长度、截面尺寸完全一致，能够保证熔融塑料在注射过程中同时填充所有模腔，避免不同腔位的成型件出现冷却收缩率不一致的问题，保证批次生产的所有药帽的内螺纹尺寸、外圆配合公差完全统一，满足后续自动化旋盖装配线的供料要求，不会因为尺寸偏差导致卡料、密封失效等问题。

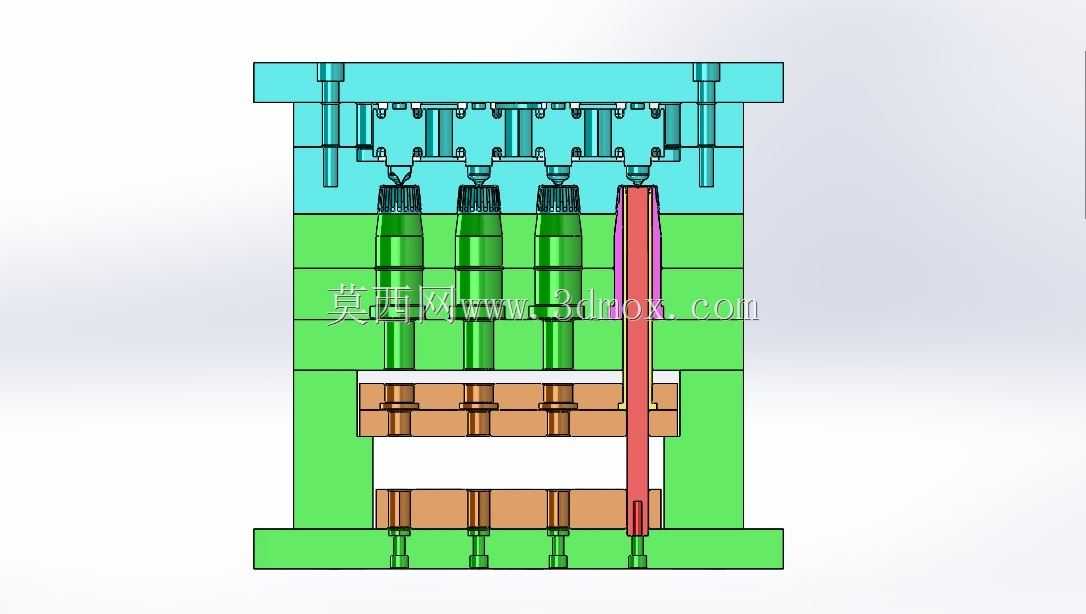

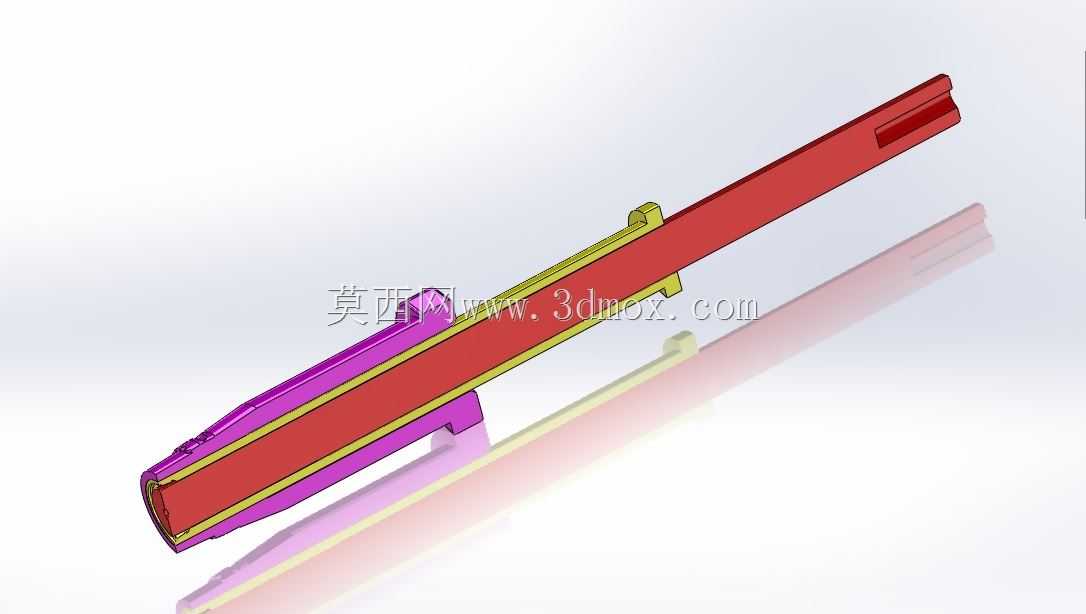

　　冷却水道的布局采用随形排布的方式，紧贴每个成型腔的外壁设置循环水路，进出水口设置在模架的侧端面，适配常规注塑机的冷却水嘴连接规格，能够保证成型周期内模温均匀控制在塑料成型的合理区间，减少件的成型内应力，避免药帽在后续存储、使用过程中出现开裂、变形的问题。顶出结构采用顶板统一顶出的设计，每个成型腔位对应设置独立的顶杆点位，顶出力均匀分布在件的非配合端面，不会在药帽的密封配合面留下顶出痕迹，保证成型件的外观质量与配合精度。

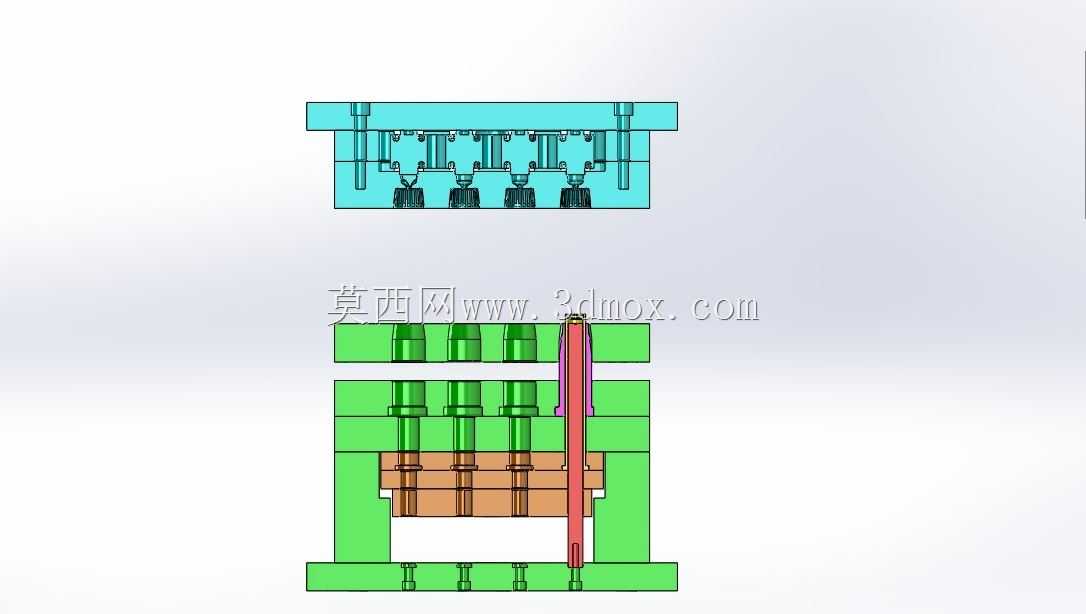

　　从安装边界来看，模架的整体长宽尺寸适配200吨级卧式注塑机的拉杆间距，安装孔位采用标准的螺孔排布，能够直接与设备的动定模板进行固定，无需额外加工转接板；模具的整体闭合厚度符合对应机型的最小模厚要求，开模行程预留足够的顶出距离，能够保证成型后的药帽可以顺利从型腔中脱出，不会出现刮擦、卡滞的问题。导向结构除了边角的导柱导套配合之外，在模架的中间位置还额外设置了精定位组件，进一步提升合模过程中的对位精度，避免长期生产过程中因为反复合模的冲击导致导柱磨损，影响成型精度。

　　在成型工艺适配性上，这套结构适配常用的医用聚丙烯、聚乙烯等包装类塑料原料的成型参数，流道的截面尺寸设计兼顾了充模速度与料把冷却效率，既能够保证高速充模过程中不会出现冷料、缺胶的问题，也能够缩短料把的冷却时间，压缩整体成型周期，提升单批次的生产效率。排气槽开设在每个型腔的填充末端，深度控制在塑料不溢边的合理范围，能够快速排出型腔内的空气，避免成型件出现烧焦、气泡、填充不满等缺陷，减少生产过程中的不良率。

　　实际生产调试过程中，这套结构的装夹对位难度低，因为所有安装基准都采用行业通用的标准设计，上机后不需要做过多的参数调整就可以快速进入稳定生产状态；日常维护过程中，模腔的镶件采用分体式设计，单个腔位出现磨损或者损伤的时候，可以单独更换对应的镶件，不需要整体报废模架，降低长期生产的维护成本。成型后的药帽尺寸一致性好，内螺纹的脱模角度经过反复优化，既能够保证旋合后的密封拉力符合医药包装的标准要求，也能够保证顶出脱模过程中不会拉伤螺纹表面，满足药帽与药瓶配合后的密封、防松、易开启的多重使用需求。
