椭圆格栅式塑料透气防护构件

日常做结构设计时，这类椭圆格栅构件的应用场景其实覆盖很广，小到小型家电的出风口防护、便携收纳盒的透气隔层，大到工业设备柜体的通风口挡件、户外小型设备的透气防异物罩，都能看到同结构逻辑的产品。实际落地使用时，这类构件核心要兼顾两个核心需求：一是保证足够的通风透气效率，避免被防护的内部区域因为空气不流通出现积热、凝露问题，二是要阻挡尺寸超过格栅间隙的异物、碎屑甚至小型虫类进入内部，同时自身还要有足够的结构强度，不会因为轻微磕碰、日常按压就出现断裂变形。

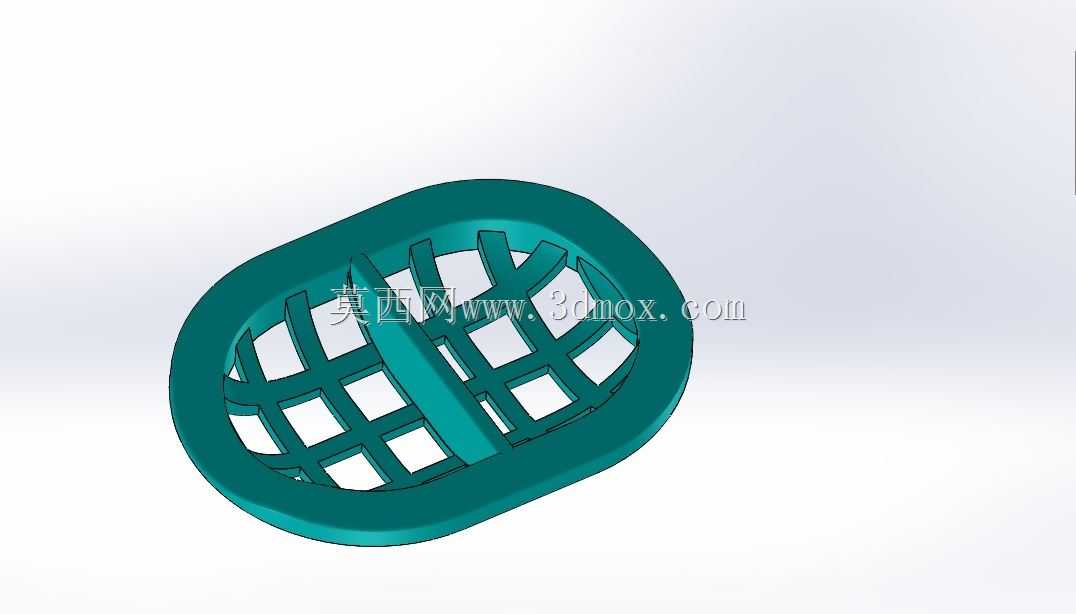

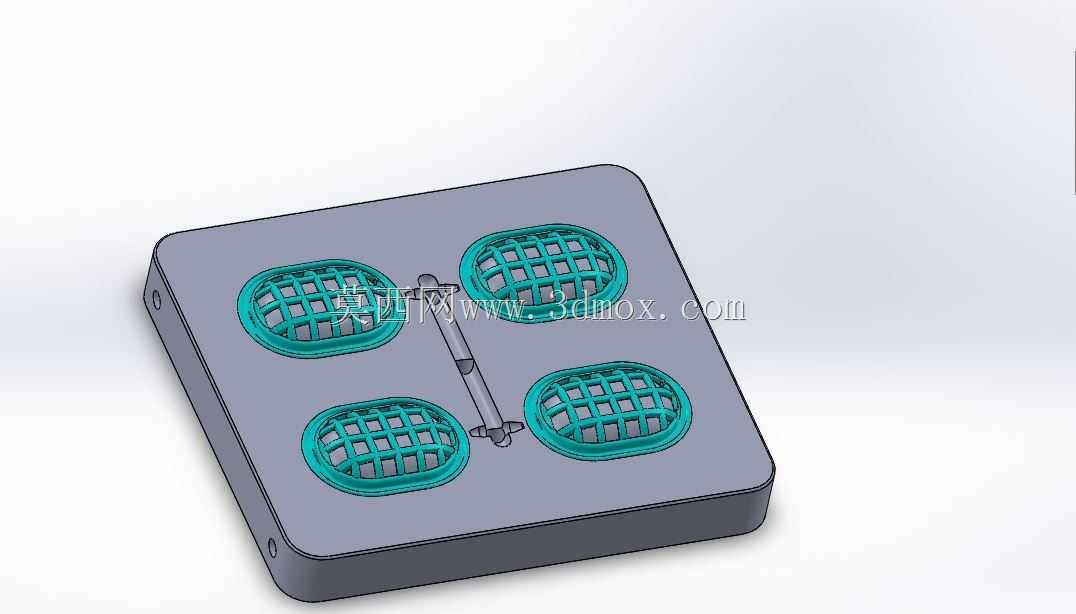

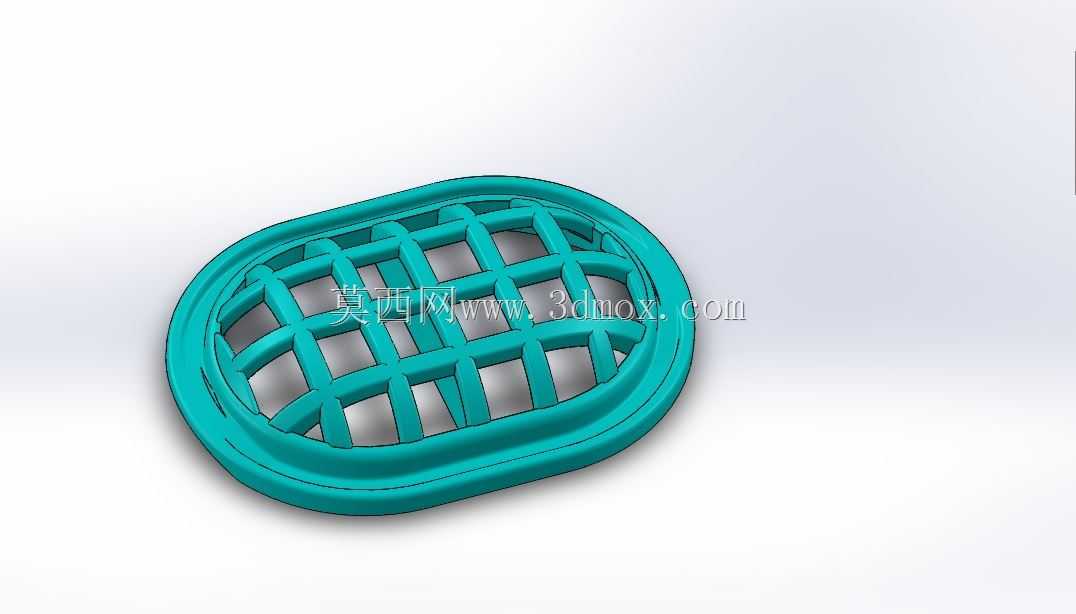

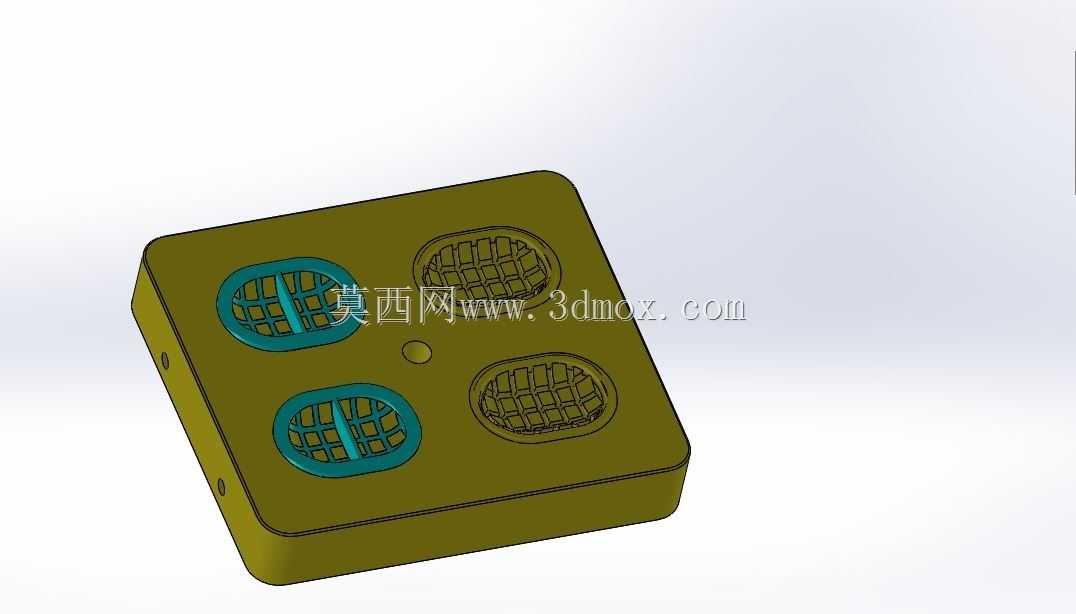

从结构设计思路来看，这个构件整体采用椭圆环形外框搭配内部交叉格构的设计，外框做了双层叠边的结构，靠近安装面的一侧边框厚度略大于外侧，既可以在安装时嵌入对应的安装槽位实现定位，也能提升整个构件边缘的抗形变能力，避免安装时因为受力不均出现边框翘曲。内部的格栅筋条采用等间距交叉排布，筋条的厚度从与外框连接的根部到筋条交叉位置做了均匀的过渡，没有出现突然的壁厚变化，能有效避免注塑生产时出现缩痕、缺胶的问题，同时交叉位置做了小圆弧过渡，既可以分散受力，避免应力集中导致的筋条断裂，也能减少注塑时的熔体流动阻力，提升充模效率。

做这类构件的三维建模时，首先要确认安装边界的尺寸：整体外轮廓为长圆形（跑道形椭圆），外框的最大外沿尺寸需要匹配对应安装位的开孔尺寸，通常安装间隙控制在单边0.1-0.2mm即可，保证构件可以顺利嵌入安装位不会出现晃动；外框的安装叠边宽度根据整体尺寸调整，一般在3-5mm区间，叠边的厚度比安装位的卡槽深度小0.1mm左右，保证安装后构件表面与安装基面齐平不会凸起。内部格栅的间隙尺寸需要根据实际防护需求调整，如果是用在电器散热口，间隙可以控制在5-8mm保证通风量，如果是用在需要阻挡细小异物的场景，间隙可以缩小到2-3mm，同时筋条的厚度通常不超过2mm，避免出现注塑缩水，也能减轻构件整体重量。

实际选型使用时，这类塑料格栅构件通常采用PP或者ABS材料注塑生产，PP材料韧性更好，抗冲击性强，适合用在经常需要拆装、有轻微磕碰的场景；ABS材料表面光泽度好，刚性更强，适合用在对外观平整度要求高的外露设备部位。安装方式上除了嵌入卡槽的结构，也可以根据需求在外框上预留螺丝孔位做螺丝固定，或者在背面设计卡扣结构实现免工具快装，适配不同的设备装配需求。另外格栅的筋条排布角度也可以根据实际通风方向调整，比如需要定向导风的场景，可以将筋条设计成倾斜角度，引导气流按照预设方向流动，避免直吹内部元器件；如果需要兼顾防泼溅功能，还可以在筋条上设计微小的挡水边结构，在不明显影响通风量的前提下阻挡少量飞溅的液体进入设备内部。

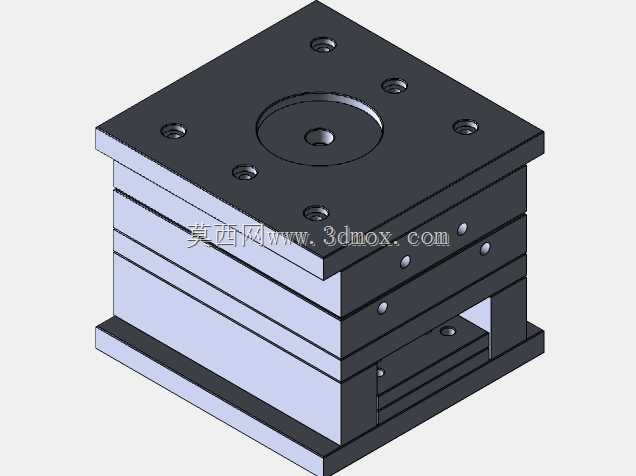

建模过程中需要特别注意拔模角度的设置，所有筋条和外框的侧壁都要按照注塑脱模方向设置1-1.5度的拔模斜度，避免生产时出现脱模刮伤、顶白的问题；外框的所有棱角位置都要做R0.5以上的圆角处理，既可以提升使用时的安全性，避免尖锐棱角划伤操作人员，也能减少注塑时的应力集中，提升构件的整体使用寿命。针对不同的使用场景，还可以在格栅表面做哑光或者高光的表面处理，外露使用的构件还可以添加抗UV助剂，提升长期户外使用时的抗老化能力，避免长时间日晒导致塑料变脆开裂。
