弹簧驱动可调式压力调节阀结构设计

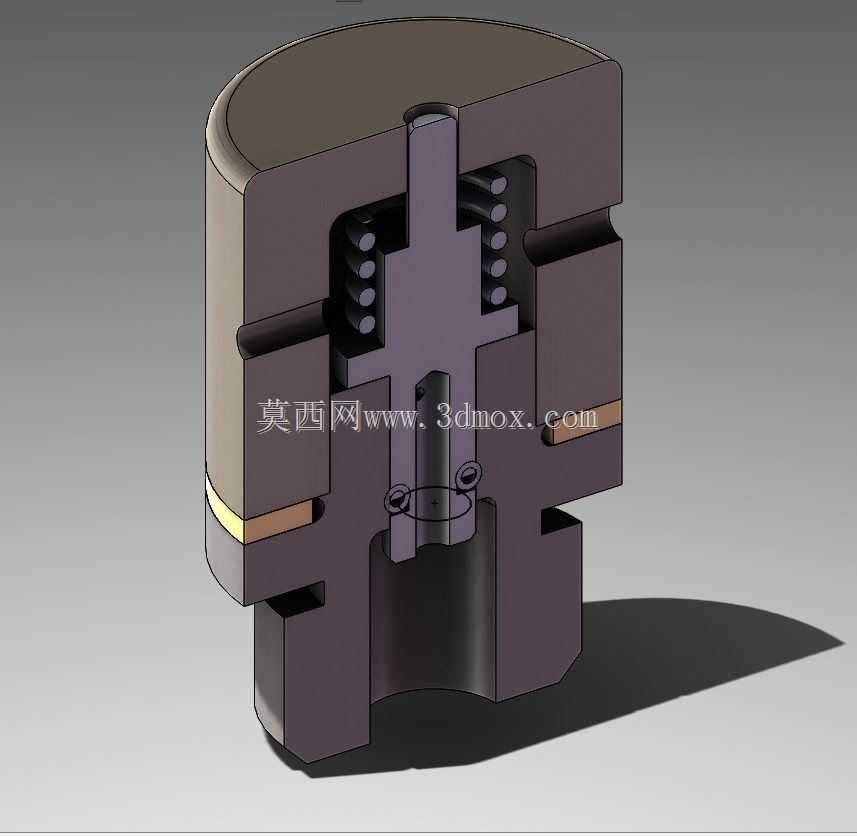

　　这款弹簧驱动的可调压力调节阀，在中小流量流体管路系统中应用十分广泛，常见于小型气动回路、低压润滑系统、实验台流体支路以及民用供水供气的支路调压场景，核心作用是将上游输入的波动压力稳定在设定的下游输出值，避免下游器件因压力超差出现密封失效、元件损坏或者工况偏移的问题。从结构剖视能看到，整个阀采用同轴式布局，所有功能零件都沿中心轴线排布，没有偏置的驱动或者检测部件，这种设计首先能保证阀在安装时不需要预留侧向的操作空间，适配紧凑的管路安装环境，同时同轴结构让流体在阀内的流道对称，能减少偏流带来的压力波动，提升调压稳定性。

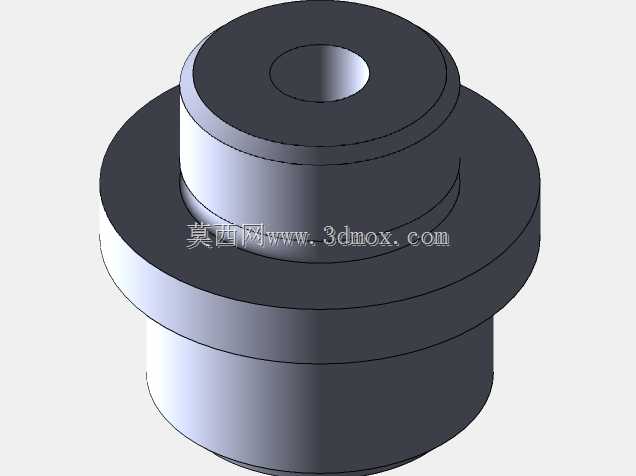

　　设计思路上，这款阀没有采用外置的调节手轮或者先导控制结构，完全依靠内置弹簧的预紧力来设定开启压力，结构非常紧凑。核心的受力部件是中心的阀芯组件，阀芯下端是和阀座配合的密封面，上端直接和调压弹簧接触，弹簧的预压缩量决定了阀芯的开启压力——当上游压力超过弹簧预紧力时，阀芯向上抬起，流体从阀芯和阀座之间的间隙流向下游，当上游压力回落，弹簧推动阀芯复位，截断或者节流流道，以此维持下游压力稳定。这种直动式的结构相比先导式调压阀，响应速度更快，结构零件更少，故障率更低，适合小通径、低压工况下的快速调压需求，缺点是大流量下弹簧刚度需要匹配更大的尺寸，因此这款阀的通径设计控制在中小规格，适配支路调压而非主路大流量控制。

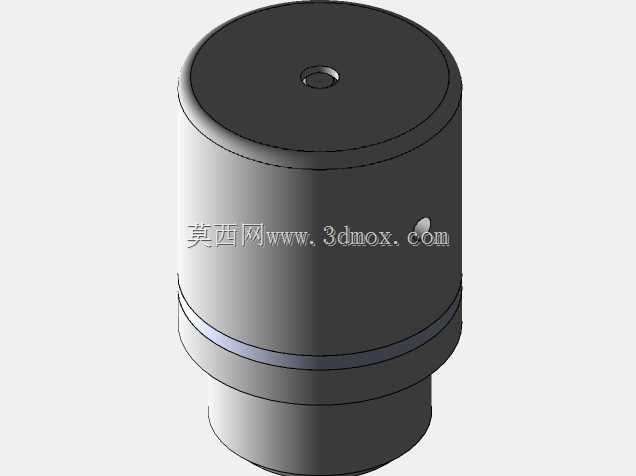

　　从安装边界来看，这款阀整体为圆柱式外形，上下两端为管路连接接口，外部没有突出的安装耳或者操作部件，安装时可以直接通过两端接口串接在管路中，不需要额外的安装支架固定，径向尺寸远小于同规格的带手轮调压阀，适合在空间局促的阀岛、设备内部管路中布置。外形上没有复杂的曲面结构，所有外部轮廓都是回转体，加工时可以直接采用棒料车削完成外壳加工，不需要额外的铣削工序，加工成本更低，适合批量生产。

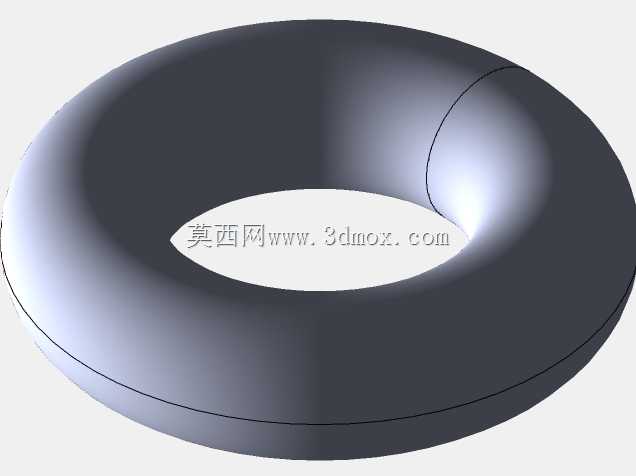

　　功能特性方面，这款阀的弹簧腔和流体腔做了密封隔离，避免流体介质进入弹簧腔造成弹簧锈蚀或者卡滞，阀芯的导向部位采用了小间隙配合，既保证阀芯上下动作的同轴度，避免阀芯偏斜造成密封面磨损不均，又能减少导向部位的泄漏。剖视中能看到阀芯上设置了对称的流道孔，流体通过这些孔进入下游，对称开孔的设计能让流体对阀芯的径向力互相抵消，避免阀芯受到单侧流体推力出现卡涩，提升动作的可靠性。另外，阀的密封部位采用了软硬结合的密封形式，阀座处的软密封能保证低压下的密封性能，金属基体的阀芯能承受一定的压力冲击，避免长期启闭造成密封面损坏。

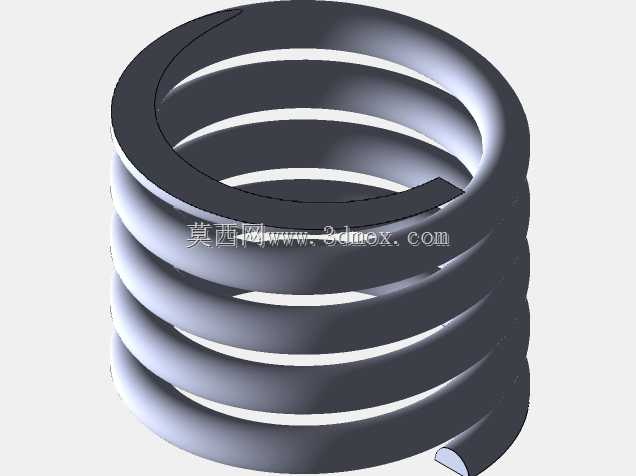

　　在实际选型应用中，这类直动式弹簧调压阀通常用于压力波动不大、流量稳定的支路，比如气动系统中给单个气缸或者气动元件提供稳定的工作压力，或者润滑系统中给各个润滑点分配恒定压力的润滑油，也可以用在小型实验装置中作为压力保护元件，当系统压力超过设定值时自动溢流卸压。设计这款阀的三维模型时，需要重点关注弹簧的刚度匹配、阀芯的行程和流道通流面积的对应关系，以及密封面的比压计算——弹簧刚度过大，会导致调压偏差大，下游压力随上游波动明显；刚度过小，会导致阀芯在小开度下出现振荡，产生压力脉动和噪音。阀芯的行程需要匹配弹簧的预压缩量，保证在全开位置时弹簧的压缩量仍在弹性范围内，不会出现并圈失效的问题。

　　从结构细节来看，这款阀的外壳采用分体式设计，上下阀体通过螺纹连接，装配时可以先将阀芯、弹簧、密封件依次装入下阀体，再拧紧上阀体完成装配，不需要复杂的工装，后期维护时也可以直接拆开更换弹簧或者密封件，维护成本很低。上阀体内部设置了弹簧定位台阶，保证弹簧在压缩过程中不会出现偏斜，阀芯上端也有对应的弹簧定位凸台，和上阀体的定位台阶配合，让弹簧始终沿轴线方向施力，避免侧向分力影响阀芯动作。流体入口处的流道做了圆弧过渡，减少流体进入阀内的阻力，降低压力损失，出口处的流道同样做了扩口过渡，避免流体流出时出现涡流，减少噪音和振动。

　　这类阀的安装没有方向限制，既可以竖直安装也可以水平安装，因为内部弹簧的预紧力远大于阀芯自身的重力，重力对调压精度的影响可以忽略，这也提升了其在不同安装场景下的适配性。在三维建模过程中，需要重点保证各个配合面的同轴度公差，尤其是阀芯导向面、阀座密封面、弹簧定位面的同轴度，否则会出现阀芯卡滞、密封泄漏、弹簧偏磨等问题。同时，建模时需要预留密封件的安装槽尺寸，保证密封件压缩量在合理范围内，压缩量过大会导致装配困难、密封件过早老化，压缩量过小则会出现泄漏问题。
