科隆仪表管路集成安装结构设计

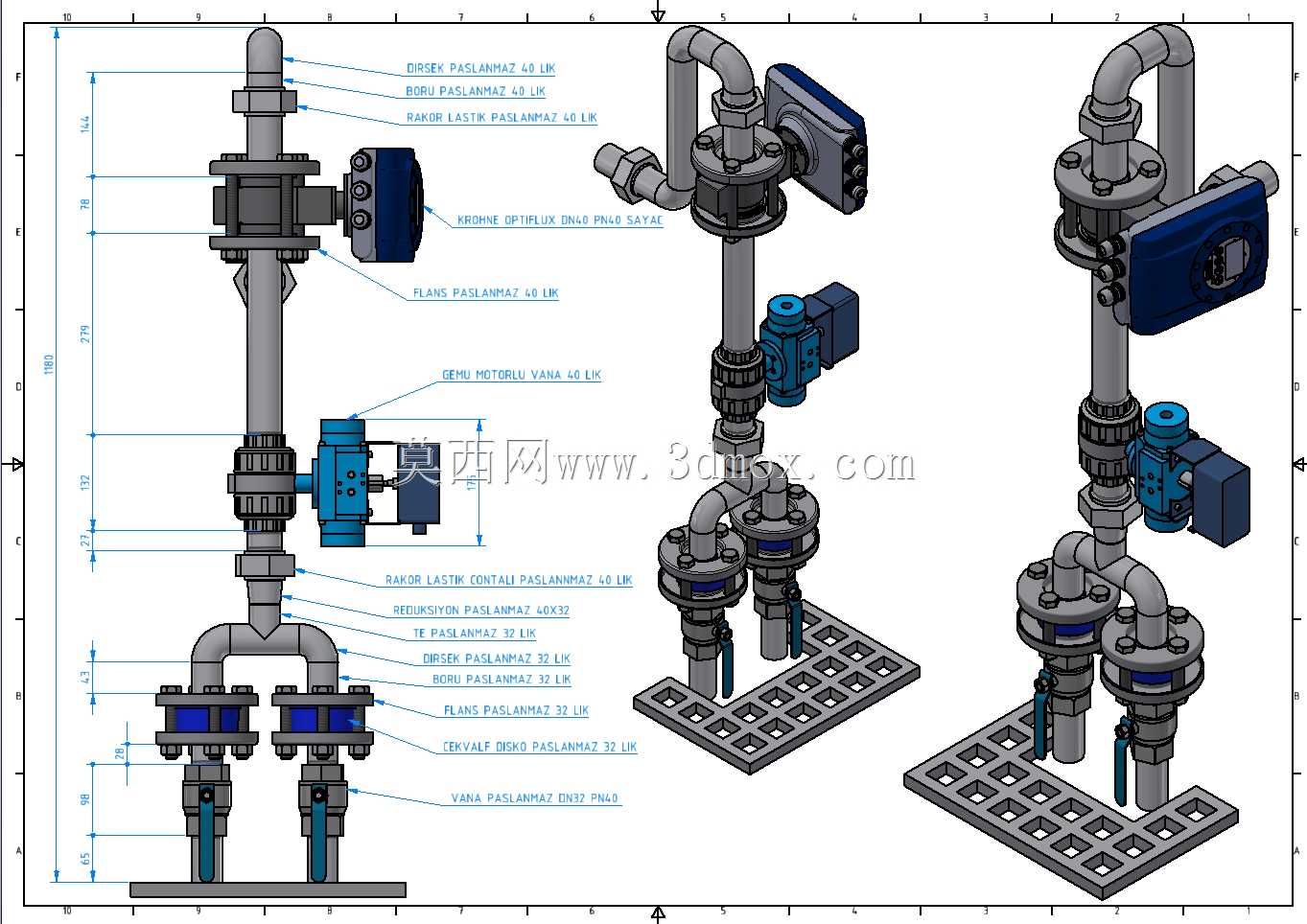

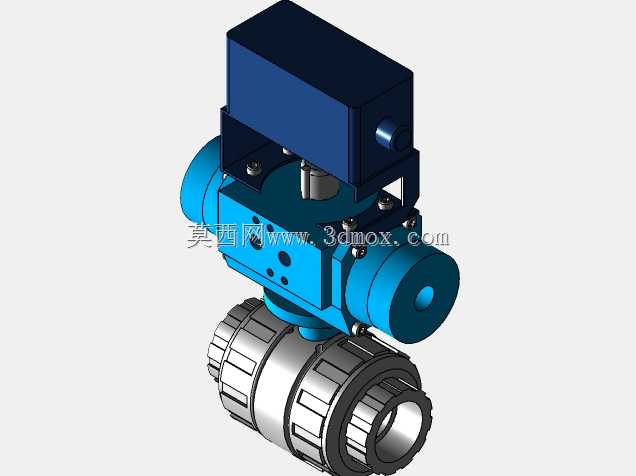

　　这套安装结构主要面向流程工业现场的过程参数检测场景，覆盖化工、水处理、油气输送等需要连续在线监测介质流量、压力参数的生产环节，解决现场零散安装仪表带来的管路布局混乱、运维空间不足、测量精度受安装应力影响的常见问题。整套结构将检测仪表、工艺切断阀、旁路管路、安装底座做了集成化设计，不需要现场单独裁切管路、配对法兰和制作支架，所有连接点位在设计阶段就完成了同轴度、密封面公差的校核，能大幅压缩现场安装的施工周期，也能避免现场焊接、配管带来的安装误差影响仪表测量精度。从功能配置上看，结构包含上下两组工艺切断阀，配合旁路管路可以在不中断主工艺管路介质输送的前提下，完成仪表的在线校准、拆卸维护，不需要全线停车排料，对于连续生产的流程工况来说，

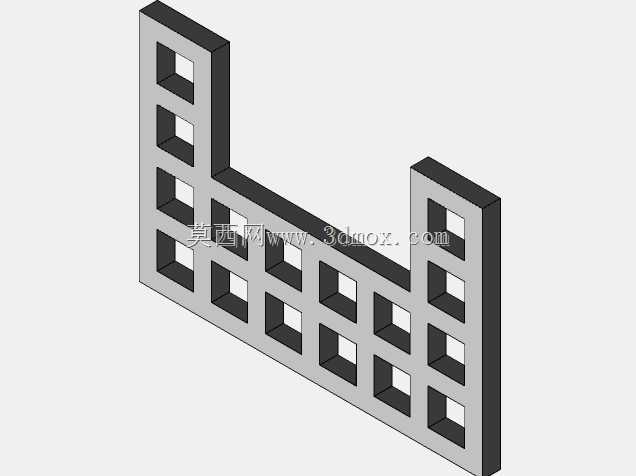

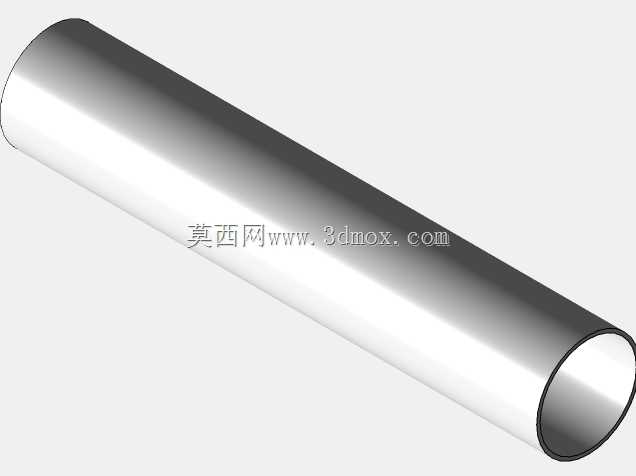

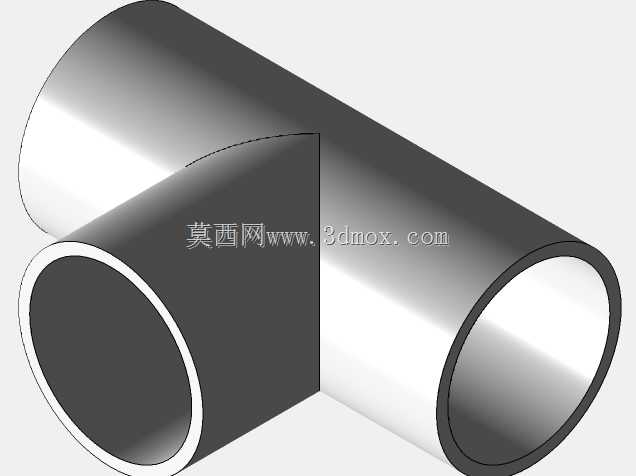

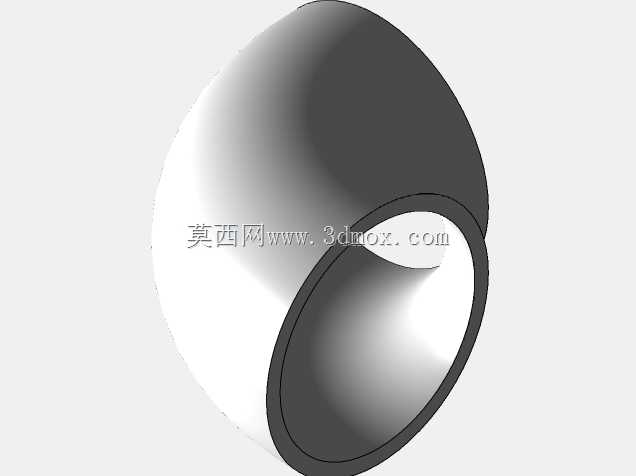

　　能有效减少运维停机带来的产能损失。检测仪表直接通过法兰对接在工艺管段上，前后预留的直管段长度完全匹配流量类仪表的安装要求，避免管路弯头、变径带来的流场紊乱影响测量数据的准确性，仪表的信号传输模块预留了足够的接线空间，不管是走有线信号传输还是搭配无线传输模块，都不会和周边管路、结构件产生干涉。设计阶段优先考虑了安装边界的适配性，底部采用格栅式安装底座，底座上的安装孔位做了长圆孔可调设计，既可以直接通过膨胀螺栓固定在混凝土基础上，也能搭配型钢支架固定在现有管廊架上，适配不同现场的安装条件。整体管路的走向做了最小化转弯设计，在保证操作空间的前提下尽可能压缩整体占用空间，垂直方向的管路排布让介质中的杂质可以顺着管路流走，

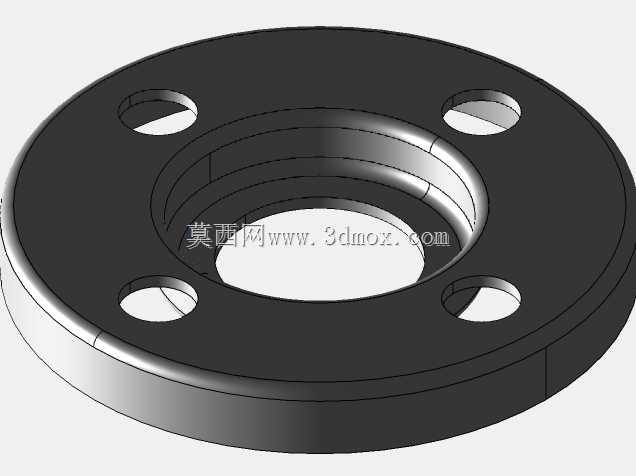

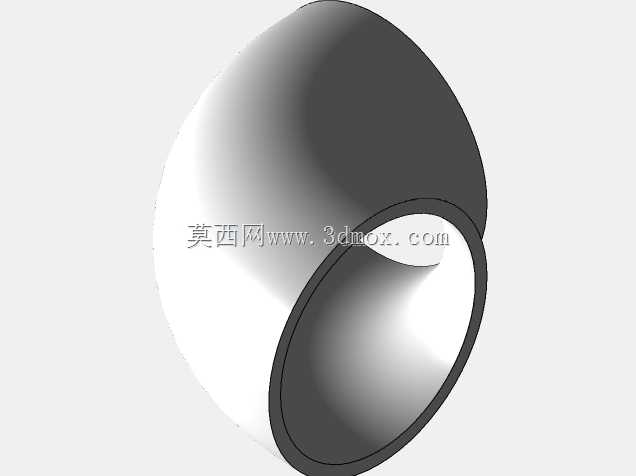

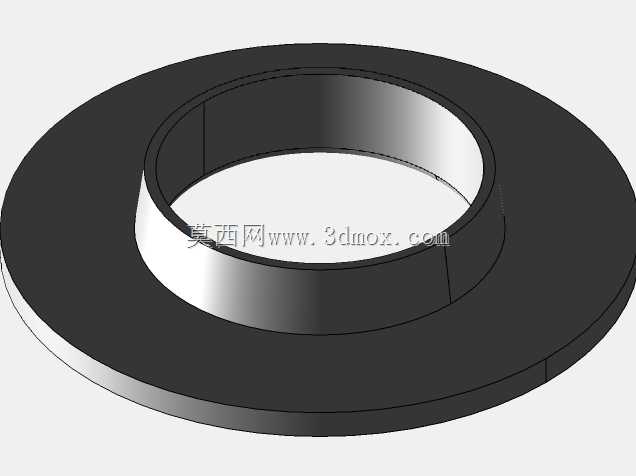

　　不会在仪表测量腔室内堆积造成测量偏差或者堵塞。所有法兰连接点位都预留了密封件安装槽，配对的法兰密封面公差满足中低压工艺管路的密封要求，不需要现场额外加工密封面。阀门的操作手柄位置都做了操作空间校核，不管是日常开关操作还是后期更换阀门填料，都不需要拆除周边的其他部件，运维人员站在地面或者常规操作平台上就能完成所有操作。仪表的安装位置做了抬高设计，避免现场地面积水、积料浸泡仪表接线端，防护等级适配户外露天安装的工况要求。管路的支撑点位做了加强设计，每个弯头、阀门对接位置都设置了对应的支撑筋，避免管路充压后产生振动导致连接点位松动泄漏，同时也能抵消介质流动带来的水锤冲击，提升整套结构的运行稳定性。从安装尺寸来看，

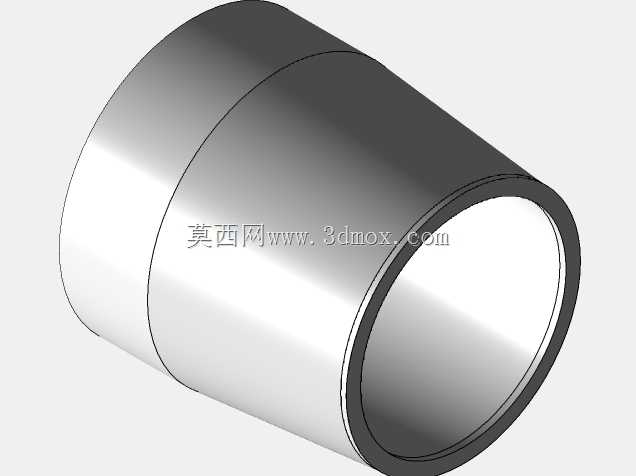

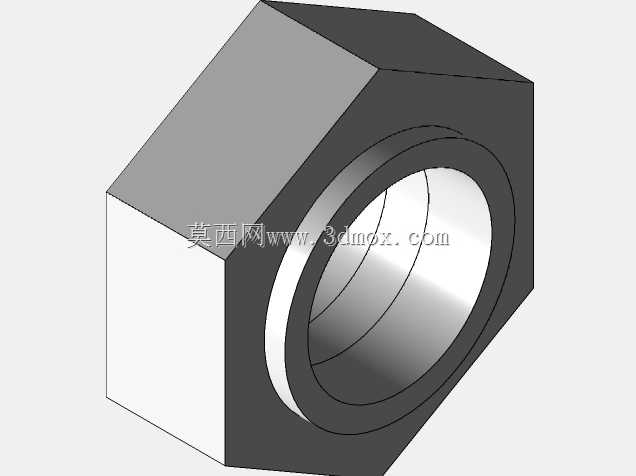

　　整体横向安装宽度控制在常规管廊支架的承载宽度范围内，垂直方向的高度预留了足够的仪表拆装空间，不需要额外抬高安装基础就能满足仪表垂直向上拆卸的操作要求，管路对接端的法兰尺寸和压力等级匹配常规DN50及以下口径的工艺管路，不需要额外配置变径接头就能完成和现场主工艺管路的对接。整套结构的所有棱角位置都做了倒角处理，避免安装运维过程中划伤操作人员，外露的螺栓端部都做了防护处理，避免长期户外使用产生锈蚀影响后期拆卸。
