Olimex SMT32-H407开发板结构设计

　　在嵌入式开发与工业控制项目的前期选型阶段，开发板的结构尺寸、接口布局往往是决定其能否适配现有设备安装空间的核心要素，这款基于STM32-H407核心的开发板，在结构设计上充分考虑了桌面开发、设备内嵌两种使用场景的安装需求。从实际使用场景来看，这类主控板常被嵌入到小型工业采集终端、教学实验平台、简易物联网网关设备内部，作为核心控制单元承担数据运算、外设调度、信号传输的功能，部分小型自动化设备的控制改造项目中，也会直接采用这类成熟开发板作为主控，省去从零设计主控电路的周期，此时板件的外形尺寸、接口位置、安装孔位就直接决定了改造方案的适配效率。

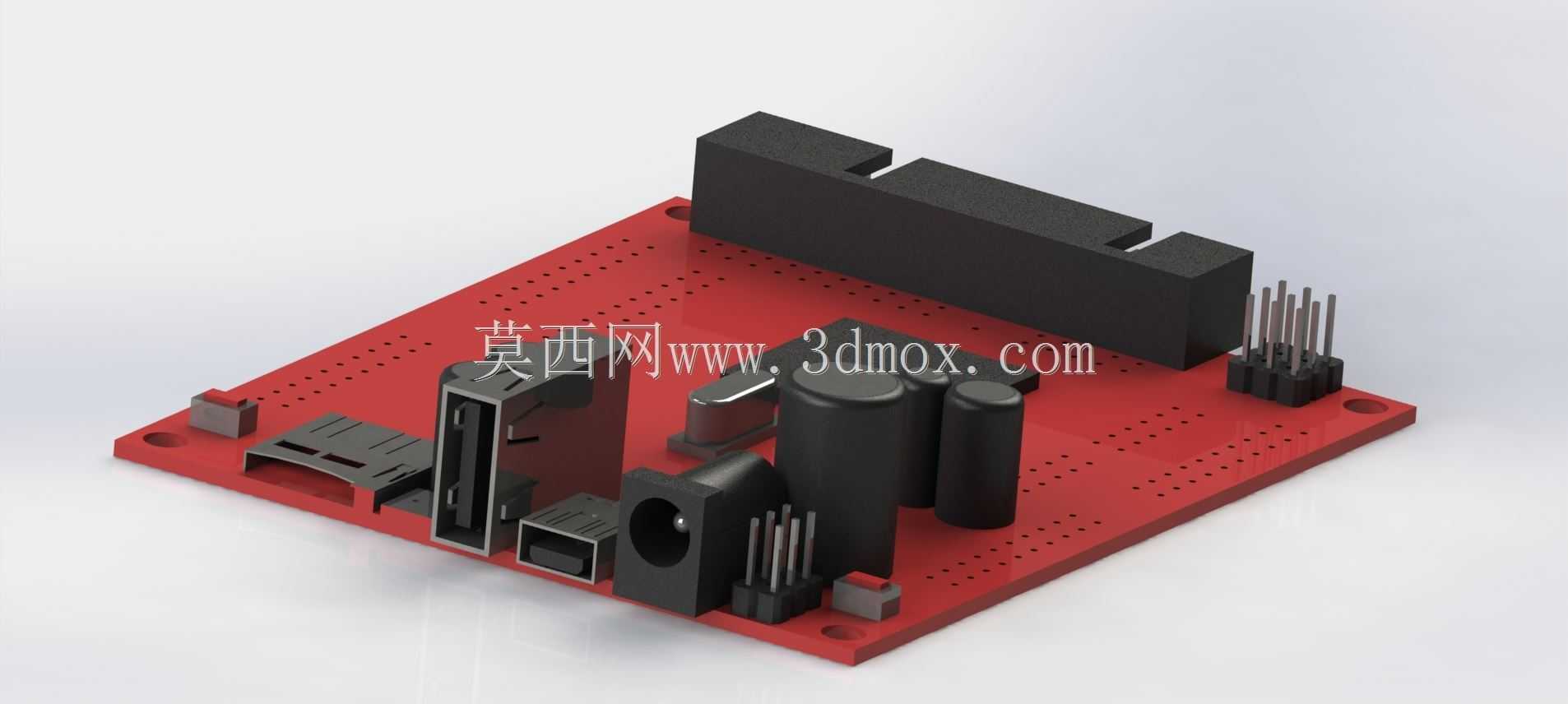

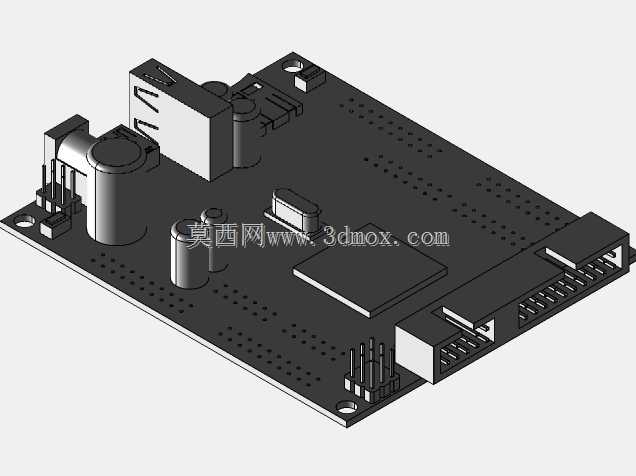

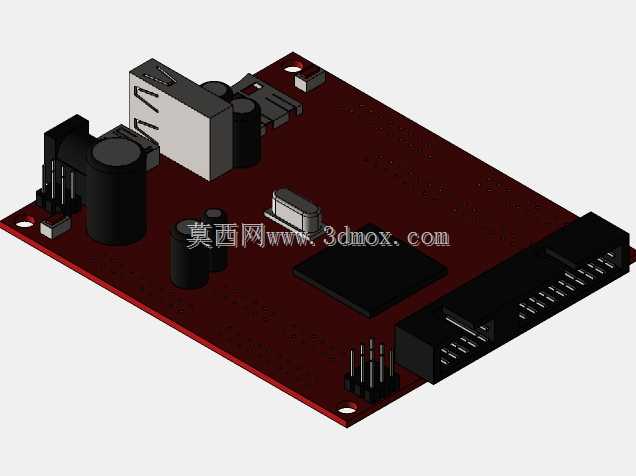

　　从外形边界来看，该板件整体长宽尺寸为90x76mm，属于紧凑型开发板的尺寸范畴，板体采用红色阻焊层的FR4基材，四角预留了标准的圆形安装孔，安装孔的位置避开了板上所有高器件的投影区域，不管是采用铜柱支撑安装在设备壳体内部，还是通过螺丝固定在实验台的安装支架上，都不会出现螺丝与板上电容、接插件干涉的问题。板上器件的高度布局做了明确的分区，靠近板边一侧布置了大尺寸的电解电容、电源接口、USB类接插件，最高的器件为板上的长条形排座，布置在板体的后侧边缘，高度约为板上电解电容的1.5倍，在做内嵌安装时，只需在壳体对应位置预留对应高度的避让空间即可，不会因为器件高度差导致壳体无法合盖。

　　接口布局上，板体前侧依次排布了SD卡插槽、USB-A型接口、Mini USB接口、直流电源插座，所有对外接口都朝向板体外侧，当板件嵌入设备壳体时，接口可直接对齐壳体上的开孔，无需额外加转接线缆，减少了内部走线的杂乱程度。板上的插针类接口分为两组，一组布置在长条形排座的旁侧，为直插排针，另一组布置在电源接口旁侧，同样为直插排针，排针的引脚间距采用标准2.54mm间距，可直接对接市面上通用的杜邦线、端子线，无需定制特殊规格的接插件，降低了项目的物料采购成本。板上的复位按键、小型指示灯都布置在板边容易操作的位置，在设备调试阶段，无需拆开设备壳体就能直接触碰到按键，观察指示灯的运行状态。

　　从设计思路来看，该板件的结构布局完全服务于功能实现与安装便利性，所有发热较大的器件比如电源稳压芯片、主芯片都布置在板体通风较好的区域，周边没有高大器件遮挡，在密闭壳体内部也能通过板体自身的铜箔散热，不会出现局部热量堆积导致的运行不稳定问题。板上的电容、电感等分立器件都避开了安装孔与板边的走线区域，在进行板件固定时，不会因为螺丝的挤压导致器件引脚虚焊。不同电压等级的接口之间做了足够的电气间隙，结构上也通过丝印做了明确的区分，避免接线时出现插反、接错的问题。

　　在实际的设备集成过程中，这类开发板的三维模型可以直接导入到设备的整体装配体中，提前验证安装空间是否足够，接口位置是否与壳体开孔对齐，周边的其他结构件比如显示屏、按键板、接线端子排是否会与板上器件产生干涉，省去了拿到实物再反复调整壳体结构的步骤。对于做嵌入式设备结构设计的工程师而言，准确的三维模型能直接减少打样迭代的次数，在设计阶段就把所有安装干涉问题排查完毕，尤其是板上不同高度器件的轮廓还原，能帮助设计师精准计算壳体内腔的高度余量，避免出现壳体过高压不住板件、或者壳体过低顶到电容的问题。

　　另外，板上的SD卡插槽、USB接口的插拔空间也在结构设计时做了预留，当板件固定到位后，U盘、SD卡的插拔操作不会被周边的结构件挡住，电源插头插入直流插座时也有足够的操作空间，不需要额外预留手指的操作空位，进一步压缩了设备整体的外形尺寸。对于教学实验场景而言，该板件的尺寸刚好适配通用的实验安装板，所有接口都朝外布置，学生接线时不需要翻动板件就能完成所有外设的连接，减少了接线过程中碰掉元件的概率。
