削片机切削转子总成结构设计

项目分类:通用机械零部件 发布时间:2021-10-21 ID:333723
  • 削片机切削转子总成结构设计
  • 削片机切削转子总成结构设计
  • 削片机切削转子总成结构设计
  • 削片机切削转子总成结构设计

  在木材削片、生物质原料预处理、果蔬鲜切加工的生产线里,这类切削转子是整台削片设备的核心执行部件,直接决定了成品切片的均匀度、切削效率以及设备运行的平稳性,很多现场调试时遇到的切片厚薄不均、设备振动过大、刀片崩损过快的问题,追根溯源都和转子总成的结构设计、装配精度直接相关。

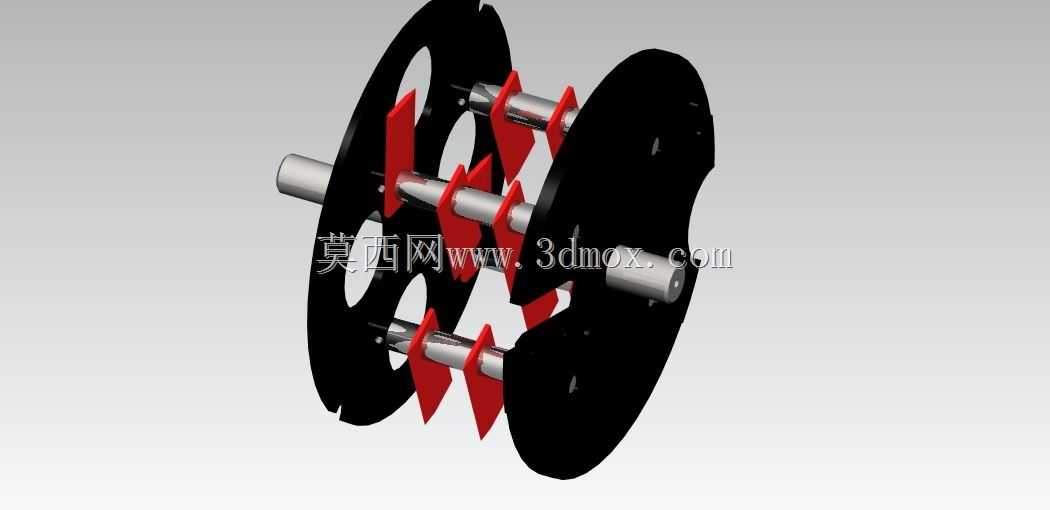

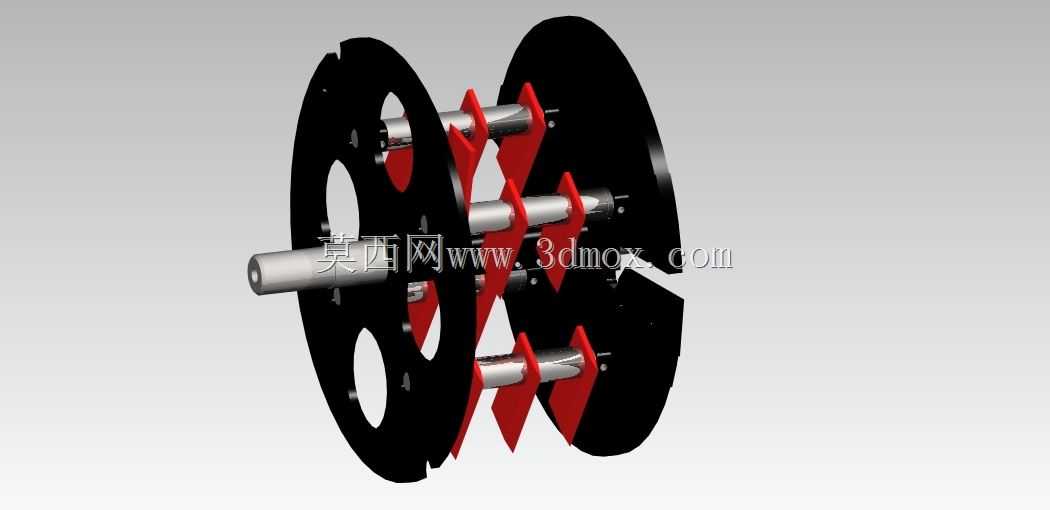

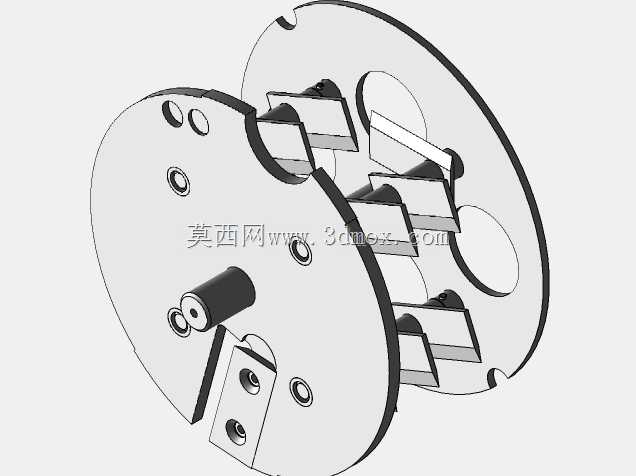

  从结构组成来看,这套切削总成采用双辐板式刀盘支撑结构,两根平行布置的圆形刀盘通过多根周向均匀分布的刀轴连接成刚性框架,每根刀轴上通过定位压块固定多组楔形切削刀片,刀片刃口沿转子回转切线方向探出,整个框架通过中心贯穿的主轴与设备传动系统连接,由电机驱动主轴带动整个刀辊做定速回转,完成连续切削作业。这种双辐板的支撑结构相比单悬臂刀盘,刚性提升非常明显,尤其是在切削硬度较高的原木段、冻硬果蔬原料时,能大幅降低刀轴的挠曲变形,避免刀片因为支撑刚度不足出现让刀,导致切片厚度超差的问题。

  设计这类转子结构的时候,首先要做的是动平衡校核,因为整个转子工作转速通常在每分钟数百转,周向分布的刀片、刀轴、压块如果存在质量偏心,高速回转时会产生极大的交变载荷,不仅会加剧主轴轴承的磨损,还会引发整机共振,严重时甚至会出现焊缝开裂、固定螺栓断裂的安全隐患。所以建模阶段就要对每一个零件的质量分布做对称匹配,周向相邻刀轴上的刀片安装角度、探出长度要保持完全一致,装配完成后还要按照刚性转子的动平衡等级要求做去重校正,确保运行时的振动值控制在允许范围内。

  刀片的安装角度是设计中的核心参数,刃口的切削前角、后角需要根据加工物料的特性做匹配:如果是切削木材类纤维性物料,前角可以适当取大,降低切削阻力,减少设备功耗;如果是切削果蔬类脆性物料,前角要适当减小,避免切入时物料崩碎,影响成品切片的完整度。同时刀片的探出量需要严格控制,探出量直接决定了单次切削的切片厚度,探出量过大不仅会增大切削阻力,还容易导致刀片受冲击崩损,探出量过小则会出现切削不彻底、物料连刀的问题。每根刀轴上的刀片采用交错排布的方式,相邻刀片在轴向位置上错开一定距离,避免整根刃口同时切入物料产生过大的瞬时冲击载荷,让切削过程更平稳,降低电机的峰值负载。

  安装边界方面,中心主轴的两端轴径需要和设备机架上的带座轴承内孔匹配,轴肩的定位尺寸要保证刀辊安装后,刀片外缘和设备机壳内壁的间隙保持均匀,间隙过小会出现刀片刮蹭机壳的问题,间隙过大则会导致部分物料卡在缝隙里无法被有效切削,出现长条形不合格料片。刀盘的外径尺寸要和设备切削腔的内径匹配,确保整个转子回转时,刀片的切削轨迹能完全覆盖进料口的整个截面,不会出现切削死角。刀轴两端和刀盘的连接采用止口定位加螺栓锁紧的结构,保证刀轴在承受切削反力的时候不会出现周向转动或者轴向窜动,刀片的压块螺栓需要采用防松结构,因为切削过程中存在持续的振动,普通螺栓很容易出现松动脱落,引发设备故障。

  在实际生产线应用中,这类转子结构的维护便利性也需要在设计阶段考虑到位,刀片作为易损件需要定期打磨更换,所以压块的固定螺栓位置要设计在方便工具操作的位置,不需要拆解整个转子就能完成刀片的更换和探出量调整,减少设备停机维护的时间。刀盘上可以预留对应的动平衡去重孔,后期刀片磨损更换后,可以方便地重新做动平衡校正,不需要额外焊接配重块。另外整个转子的切削轨迹要和进料口的导料板角度匹配,保证物料从进料口进入后,能顺利被回转的刀片带入切削区域,不会出现物料在进料口打滑、堵料的问题。

  很多新手设计这类结构的时候,容易只关注切削功能的实现,忽略了结构刚性和动平衡的要求,往往做出来的样机空载运行没问题,一带负载切削就出现振动大、刀片崩损快、轴承温升过高的问题,本质上是没有考虑实际切削工况下的载荷特性,没有对支撑结构、连接刚度、质量分布做系统性的匹配校核。这套三维结构完整还原了切削转子的所有装配细节,从刀盘的支撑结构、刀轴的排布方式、刀片的固定形式到主轴的定位结构都做了准确的还原,能直接作为同类削片设备切削部件设计的参考,也可以用于设备改造时的结构校核,帮助设计人员快速理解这类切削转子的工作逻辑和设计要点,减少前期方案设计时的试错成本。
