23mm规格按压式自复位按钮开关

　　这款23mm安装直径的按压式开关，是工业控制回路里极为常见的小规格指令输入元件，日常在各类小型电控面板、手持操作盒、小型机电设备的操作端都能见到它的身影。不同于大尺寸的急停按钮或者带灯操作按钮，这款开关主打紧凑安装空间下的瞬时通断控制，多用于需要频繁点动操作的回路，比如小型输送线的手动点进、测试治具的触发启动、小型电动工具的档位切换触发这类场景，不需要长期保持通断状态，仅在操作人员按压时完成回路切换，松开后自动复位到初始状态。

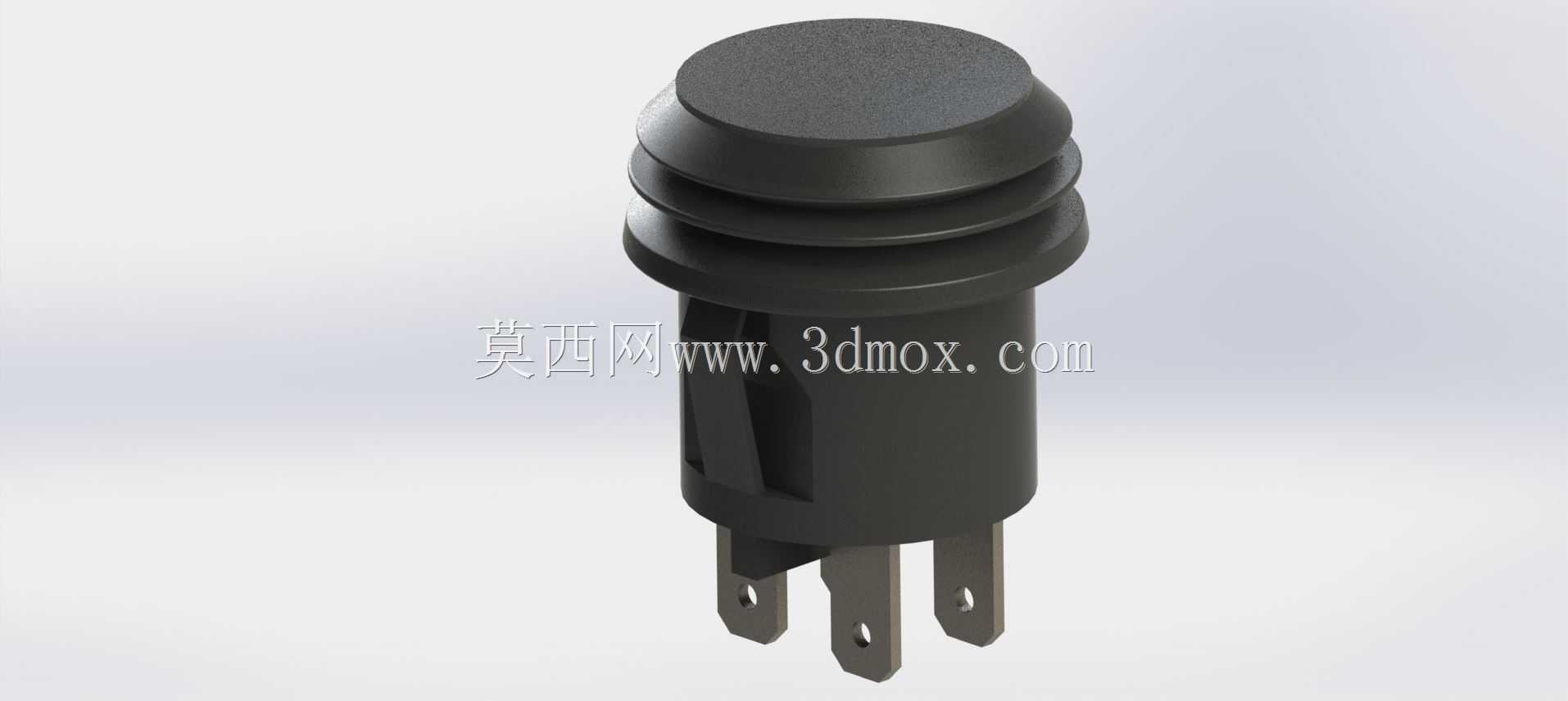

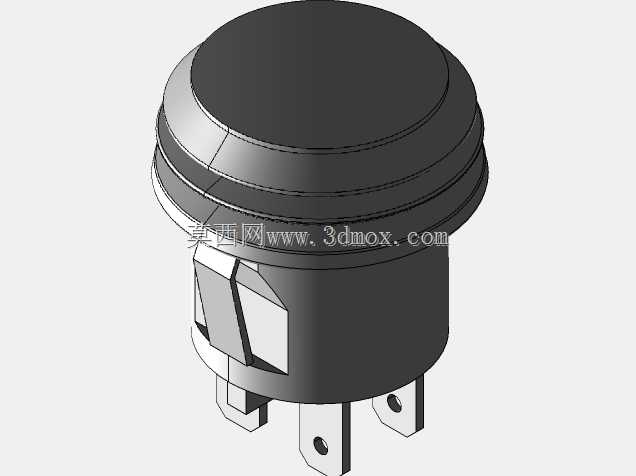

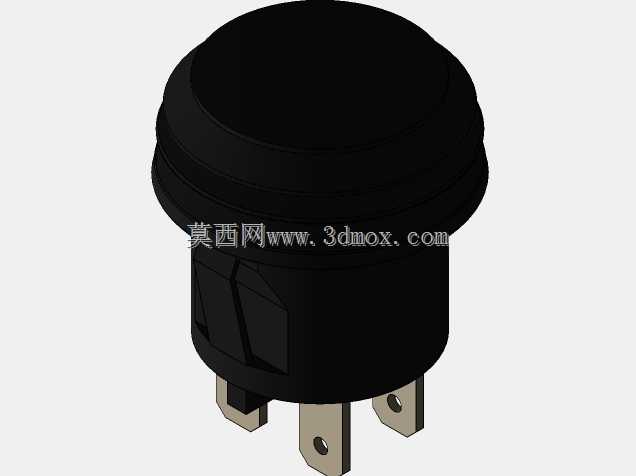

　　从结构设计来看，这款开关采用了全圆柱式的插装结构，主体外壳做了多道环形凹槽设计，最上方靠近按钮帽的两道凹槽是用来嵌装防水橡胶圈的，能够在面板安装后填补开关与安装孔之间的缝隙，阻挡日常工况下的飞溅水滴、粉尘落入设备内部，适配多数没有严苛密封要求的普通工业场景，不需要额外做密封防护结构就能满足IP40左右的防护等级。下方的插脚部分采用了直插式焊片引脚，一共四个引脚分成两组，分别对应常开与常闭触点，接线时不需要做螺丝压接，直接插装对应的接插件端子或者焊接导线即可，相比螺丝接线的款式，装配效率更高，也避免了长期震动下螺丝松动导致的接触不良问题，很适合在有小幅震动的小型设备上使用。

　　安装边界上，这款开关的面板开孔直径严格匹配23mm的标准圆孔，安装时只需要在面板上冲制或者钻削对应尺寸的通孔，将开关主体从面板正面插入，背面用配套的塑料锁紧螺母旋紧在开关的外螺纹段上即可完成固定，不需要额外的定位结构或者固定螺丝，单人就能快速完成装配，后期维护更换时也不需要拆解周边的其他元件，直接拧下锁紧螺母就能从正面抽出开关主体，替换效率很高。开关的按钮帽做了圆弧收边的磨砂处理，表面没有尖锐棱角，操作人员按压时的触感偏柔和，不会因为频繁操作硌伤手指，按钮帽的直径比安装座略大，按压时的受力面足够，即使戴薄型劳保手套操作也能准确触发，不会出现按偏、按空的情况。

　　设计过程中，这款开关的内部触点采用了跷跷板式的瞬动结构，按压行程控制在3mm左右，既不会因为行程过短导致误触发，也不会因为行程太长让操作人员觉得按压费力，触发压力设置在5N左右，日常操作只需要手指轻按就能完成触发，长期频繁操作也不会造成手指疲劳。开关的主体外壳采用了阻燃级的工程塑料材质，能够耐受常规电控回路的工作温度，即使触点位置出现短时的拉弧升温，也不会出现外壳融化、起火的问题，满足低压电控设备的安全要求。插脚部分采用了镀铜覆锡的工艺，导电性能良好，同时不容易氧化生锈，长期在普通车间环境下使用也不会出现接触电阻过大的问题，保证回路通断的可靠性。

　　在实际选型应用中，这款开关的额定通断能力适配常规的低压控制回路，能够满足多数小型继电器、接触器的线圈回路通断需求，不需要额外加中间继电器扩容，直接串入控制回路就能使用。相比带自锁结构的按钮，这款自复位的结构不会出现因为误碰导致设备长期保持运行状态的问题，所有的触发动作都需要操作人员持续按压或者配合回路自锁才能保持状态，安全冗余度更高，很适合用在需要人工确认触发的操作工位，避免误操作带来的设备风险。开关整体的轴向长度控制得比较短，安装在薄型面板或者小型手持操作盒上时，背面不会突出太多，不会占用过多的设备内部空间，给内部走线、其他元件的排布留出足够的余量，即使是内部空间非常紧凑的小型控制盒，也能轻松容纳。
