双杆手动定位压紧工装夹具结构

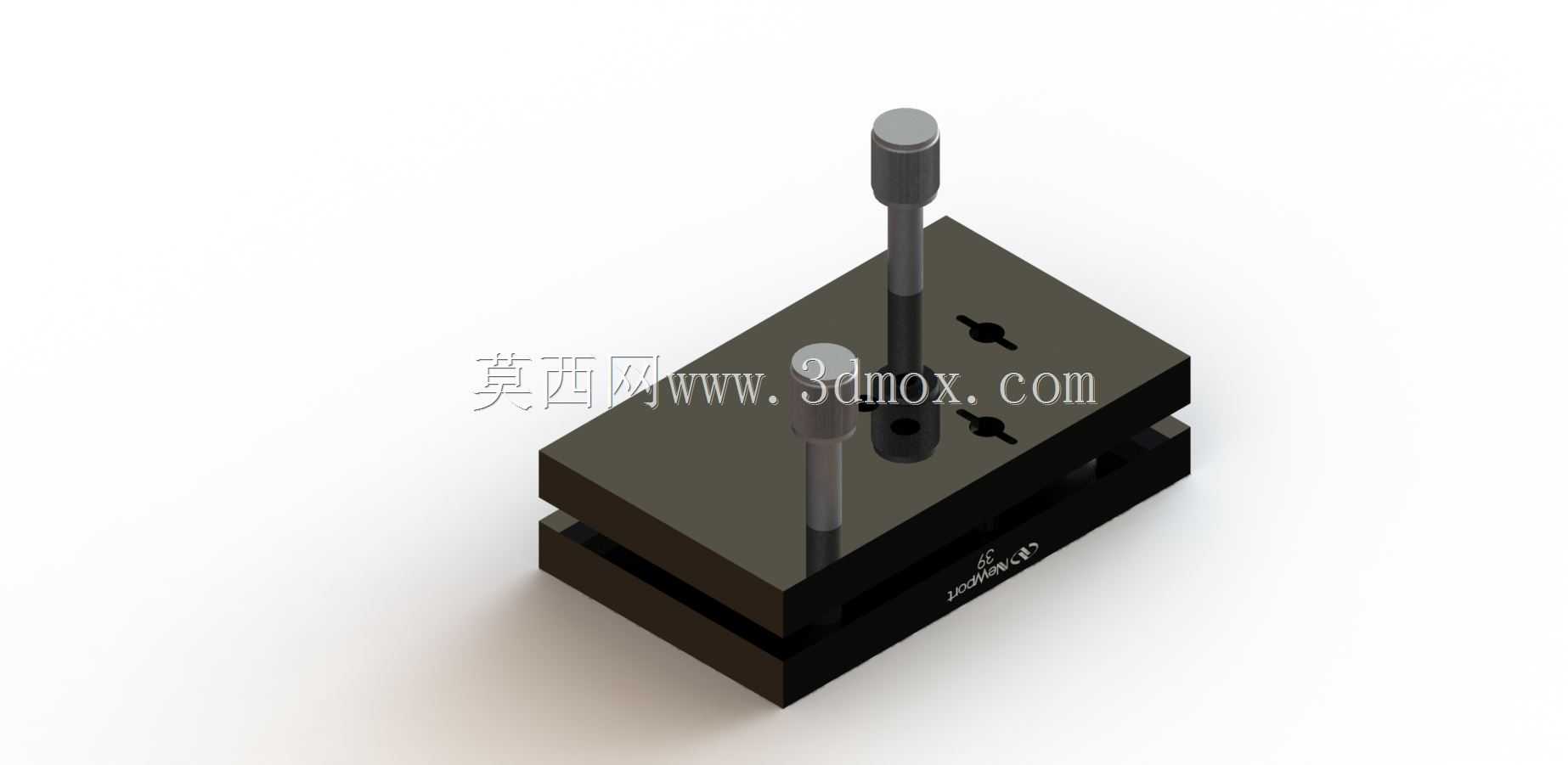

　　在小批量零件加工、工装调试、样件检测的工位场景中，这类双杆手动压紧结构的使用频率极高，它不需要外接气源、电源动力，完全依靠操作人员手动扳动压杆完成工件的压紧与松脱动作，适合零散加工、临时装夹、维修工位的快速定位需求，相比气动、液压夹紧装置，它的部署成本极低，不需要布设动力管线，在没有配套动力源的野外维修、临时加工点也能直接使用。从结构组成来看，底座采用上下两层叠合的矩形块结构，下层底座负责提供整体安装基准，可通过底座上预留的两个沉头定位孔，使用内六角螺栓直接固定在机床工作台、检测平台或者工装架的安装面上，安装时需要保证底座上平面与安装基准面的平行度控制在0.02mm以内，避免压紧过程中出现受力偏斜导致工件装夹错位。

　　上层的承载块直接承担工件的定位支撑作用，块体上加工有两个定位销孔，可根据待装夹工件的定位孔位尺寸选配对应规格的定位销，实现工件的快速初定位，避免每次装夹都反复调整位置。两根竖向布置的压杆是核心的施力部件，压杆采用阶梯轴结构，下部直径略大于上部，与承载块上的导向孔采用间隙配合，配合间隙控制在0.01-0.03mm之间，既保证压杆上下滑动顺畅无卡滞，又能避免压杆出现径向晃动影响压紧精度。压杆顶部做了滚花处理，增大操作人员手部接触的摩擦力，即使手上沾有切削液、油污也能稳定施力，不会出现打滑脱手的情况。压杆下部与承载块之间内置了复位弹簧，当向上提拉压杆时弹簧被压缩，松开工件后弹簧可自动将压杆顶起至初始位置，不需要操作人员手动将压杆抬回，

　　减少装夹过程的多余动作，提升单工位的装夹效率。在设计这类手动压紧结构时，首先要核算压杆的施力行程，常规场景下压杆的有效工作行程设置在15-20mm即可满足多数厚度在5-15mm之间的板类、小壳体类零件的装夹需求，行程过大会导致压杆导向长度不足，压紧时容易出现偏斜，行程过小则无法兼容不同厚度的工件，适配范围受限。其次要考虑底座的整体刚性，底座选用45号钢调质处理，硬度控制在HB220-250之间，既保证足够的刚性承受压紧力不会出现变形，又具备一定的韧性，避免反复受力出现开裂。承载块与下层底座之间采用两个定位销加两个紧固螺栓的连接方式，定位销保证上下块的位置精度，紧固螺栓承担压紧过程中的剪切力，长期使用出现磨损后可以单独更换上层承载块，

　　不需要更换整个底座，降低后期维护成本。从安装边界来看，这类工装的整体外轮廓尺寸控制在长120mm、宽80mm、总高（压杆压至最低位置）110mm左右，占用工作台面积极小，即使在小型台钻、台式攻丝机的狭小工作台面上也能布置多组，实现多个工件的同时装夹加工。压杆处于最高抬起位置时总高约180mm，不会与机床的主轴、加工头产生运动干涉，安装时只要保证压杆中心与加工位置的距离在设计范围内，就可以稳定完成钻孔、攻丝、倒角、尺寸检测等工序的工件固定。实际使用中，这类结构还可以根据加工需求更换压杆下端的压头，比如加装橡胶压头避免夹伤有色金属工件表面，加装V型压头适配轴类零件的装夹，不需要改动主体结构就能拓展使用场景。在装配调试时，需要保证两根压杆的轴线与底座承载面垂直，垂直度误差不超过0.02mm/100mm，否则压紧时压杆会对导向孔产生单侧磨损，长期使用后会出现压杆晃动、压紧力不足的问题。导向孔内需要定期涂抹锂基润滑脂，减少压杆滑动的磨损，延长工装的使用寿命，在频繁使用的工位上，这类工装的正常使用寿命可以达到3年以上，期间只需要定期更换复位弹簧和磨损的压头即可，维护成本极低。对于多品种小批量的加工车间来说，这类手动压紧工装不需要针对每个零件制作专用夹具，通过更换定位销和压头就能适配多种相似结构的零件装夹，大幅减少专用工装的制作成本和存放空间，是生产现场非常实用的基础工装结构。
