自行车车架三维结构设计方案

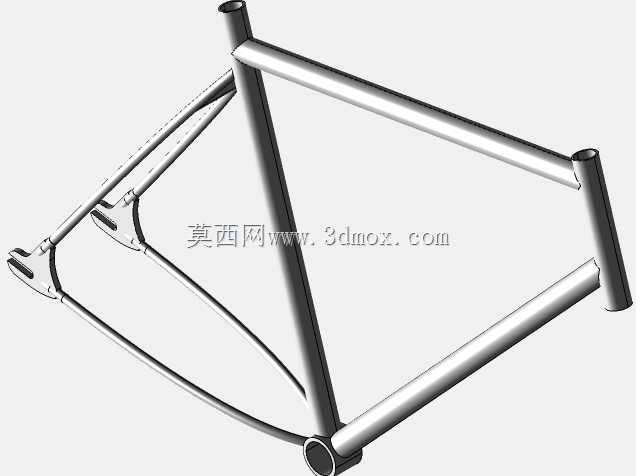

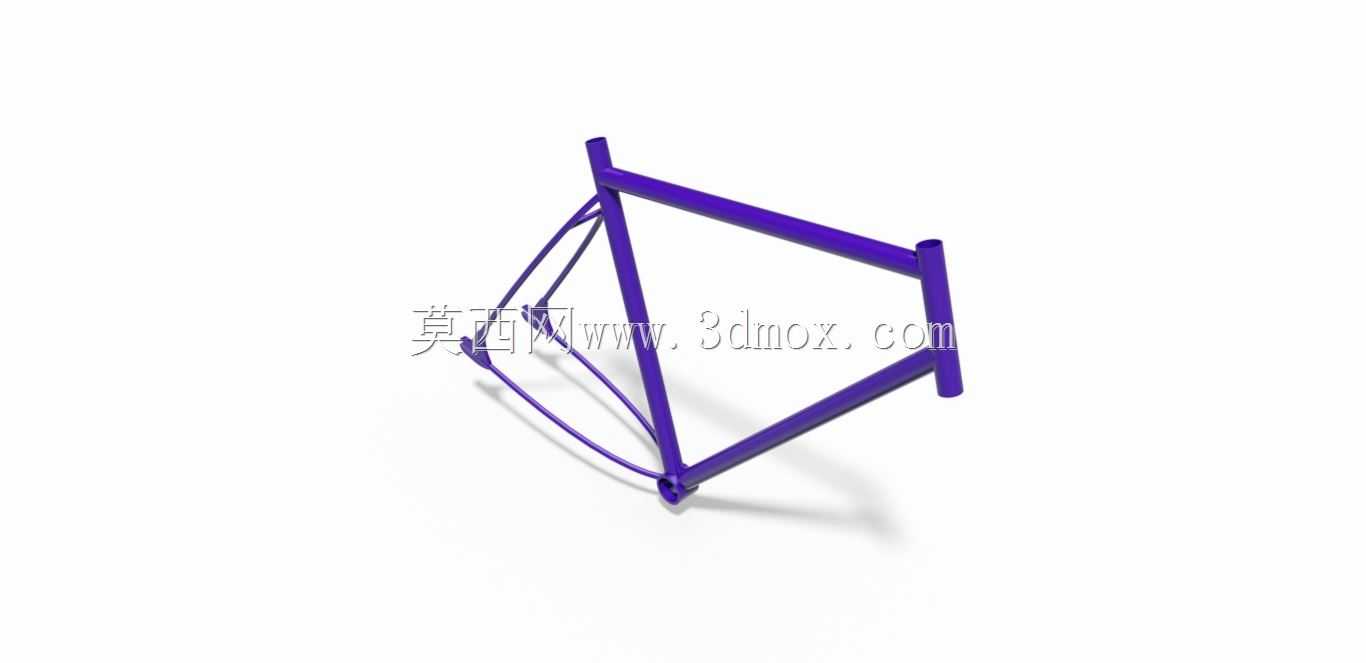

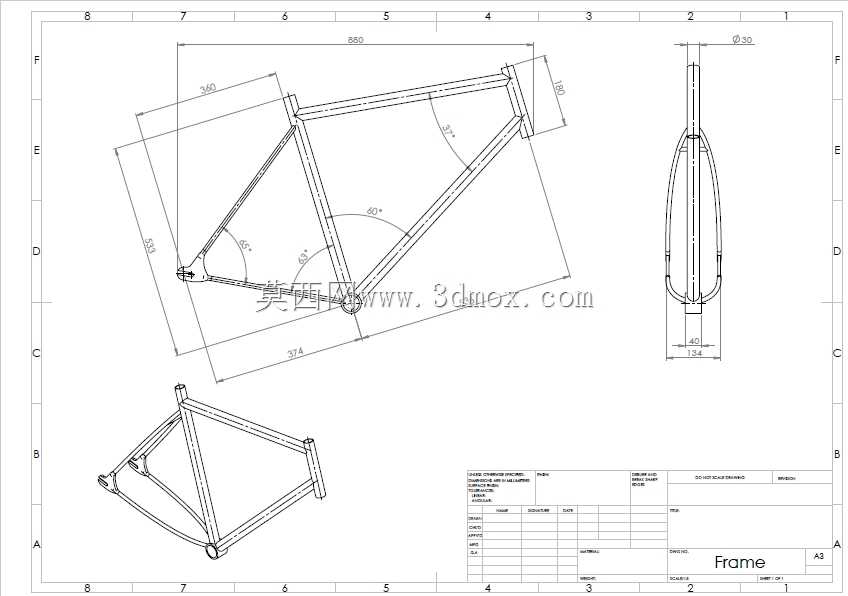

日常通勤、运动骑行场景下，车架作为自行车的核心承载基体，需要承接骑行者体重、路面颠簸冲击、传动系统拉力等多向复合载荷，其结构合理性直接决定整车的骑行稳定性、使用寿命与重量控制水平。这款车架采用经典菱形双三角结构布局，上管、下管、座管、后上叉、后下叉通过头管、中轴座、后尾钩三个核心连接节点形成闭合受力体系，相比异形非闭合框架，该结构能将垂直方向的冲击载荷通过管材斜向传导分散，避免局部应力集中导致的管材开裂或连接失效。头管位置预留标准碗组安装位，适配常规口径前叉舵管，安装边界满足市面主流压入式、螺纹式碗组的装配公差要求，转向限位角度控制在常规骑行所需的70度左右，既保证转向灵活性，又避免转向过度引发的摔车风险。中轴位置采用标准五通结构，可适配压入式或螺纹式中轴组件，安装同轴度公差控制在行业通用范围内，保证牙盘转动时无偏摆，降低传动过程中的能量损耗。后尾钩位置设计为可更换式结构，日常使用中若发生摔车碰撞导致尾钩变形，无需更换整个车架即可单独更换配件，大幅降低后期维护成本。设计过程中优先考虑管材的受力分布，下管作为承接头管与五通的核心传力部件，采用相对更大的管径与壁厚，应对骑行过程中刹车、踩踏带来的纵向冲击力；后上叉与后下叉则在保证结构强度的前提下做了管径优化，兼顾后轮组的安装空间与减震滤震效果，铺装路面骑行时能过滤部分细碎颠簸，提升长时间骑行的舒适度。座管位置预留标准口径座杆安装位，适配常规座管夹锁紧结构，可根据骑行者身高调整座垫高度，满足不同身高用户的骑行姿态调整需求。后叉开档尺寸符合常规公路车、死飞车型的后轮组安装标准，可直接适配市面主流规格的花鼓组件，无需额外打磨或改装。整体结构无多余冗余设计，管材连接处采用平滑过渡处理，既降低焊接或一体成型过程中的应力集中风险，也能减少骑行过程中的风阻，适配城市通勤、场地竞速等多种骑行场景的使用需求。从装配逻辑来看，车架作为整车的安装基体，所有附属部件包括前叉、轮组、传动系统、刹车系统、座垫、车把都需要依托车架的安装位完成装配，因此各安装位的位置度公差在设计时做了严格控制，保证整车装配后各部件的相对位置符合骑行工学要求，避免出现骑行姿态别扭、传动部件摩擦、刹车对位不准等问题。针对日常使用中容易出现的载荷过载场景，比如过减速带、坑洼路面的冲击，结构设计时在五通、头管等应力集中区域做了局部加强处理，在不明显增加整体重量的前提下提升结构抗冲击能力，避免正常使用过程中出现车架变形、断裂等失效问题。
