自行车动力单元气缸壳体结构设计

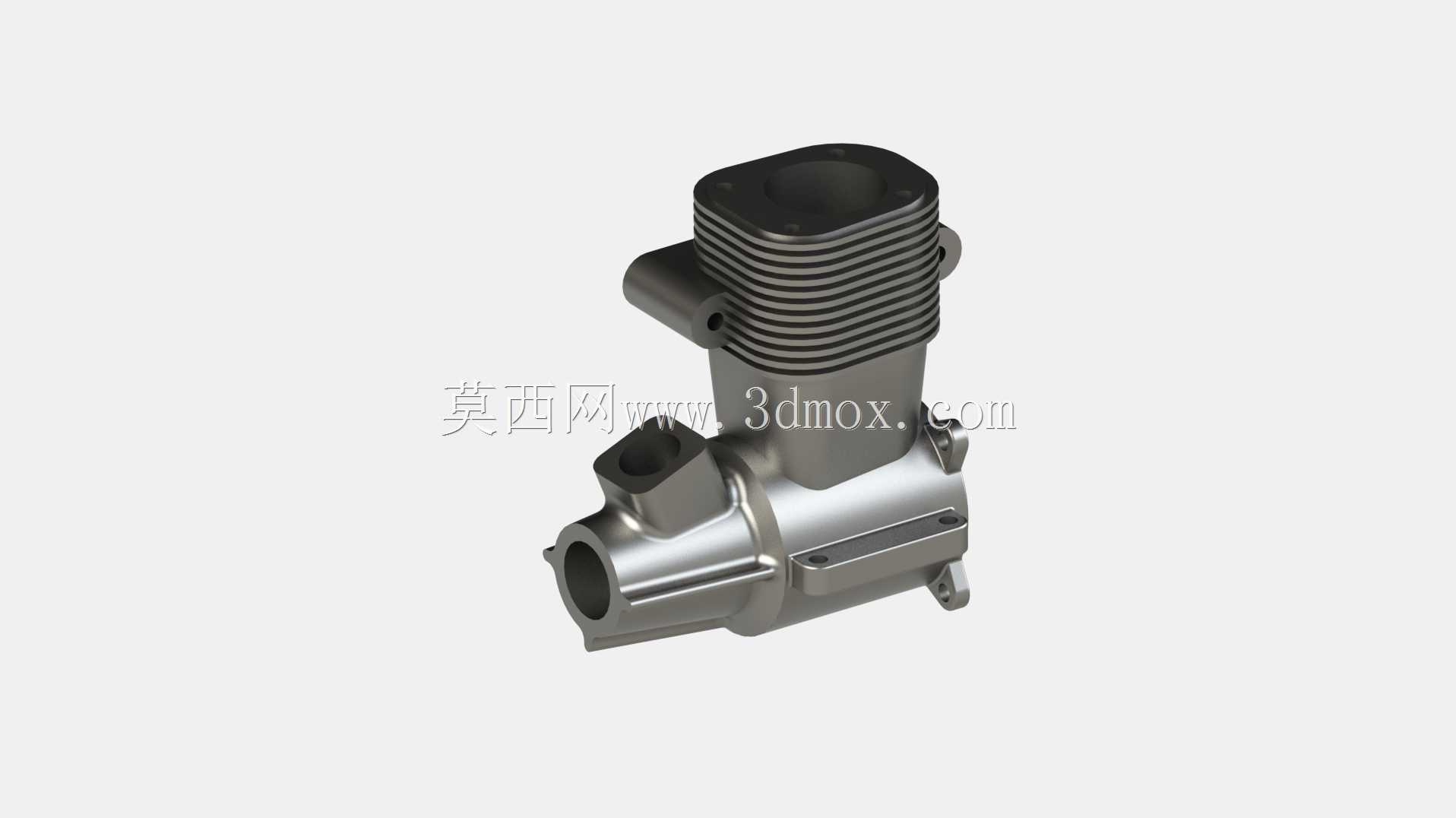

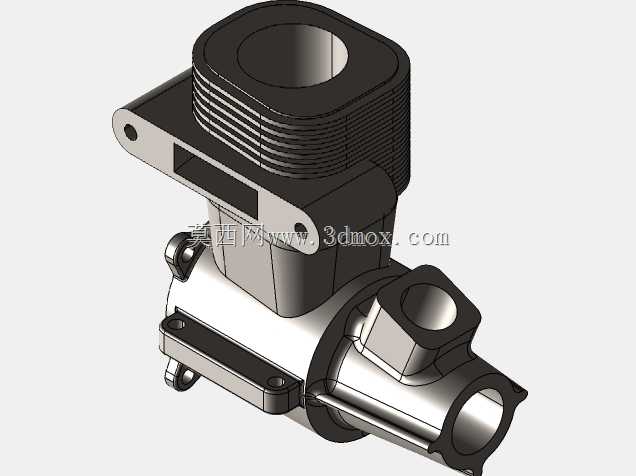

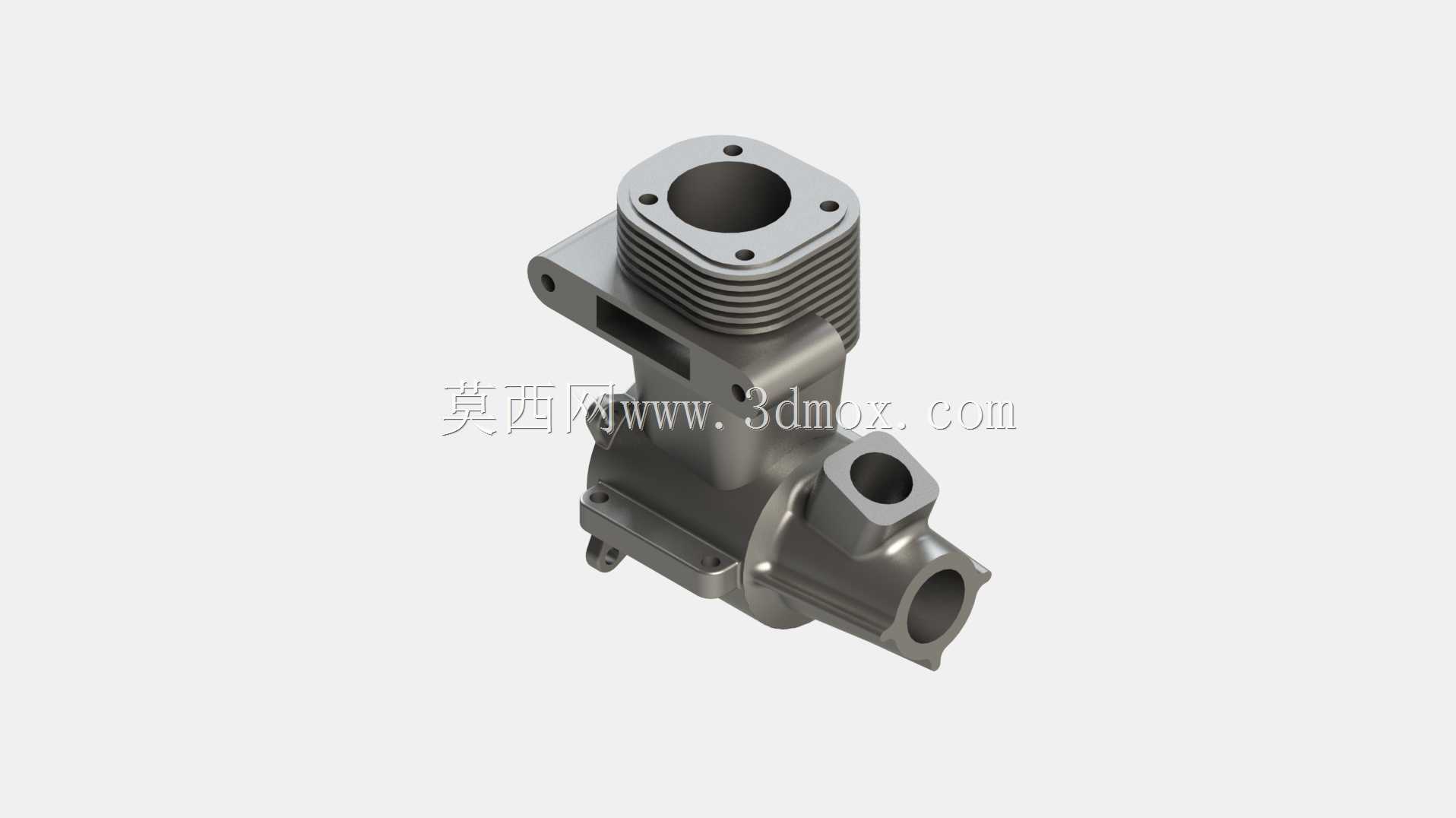

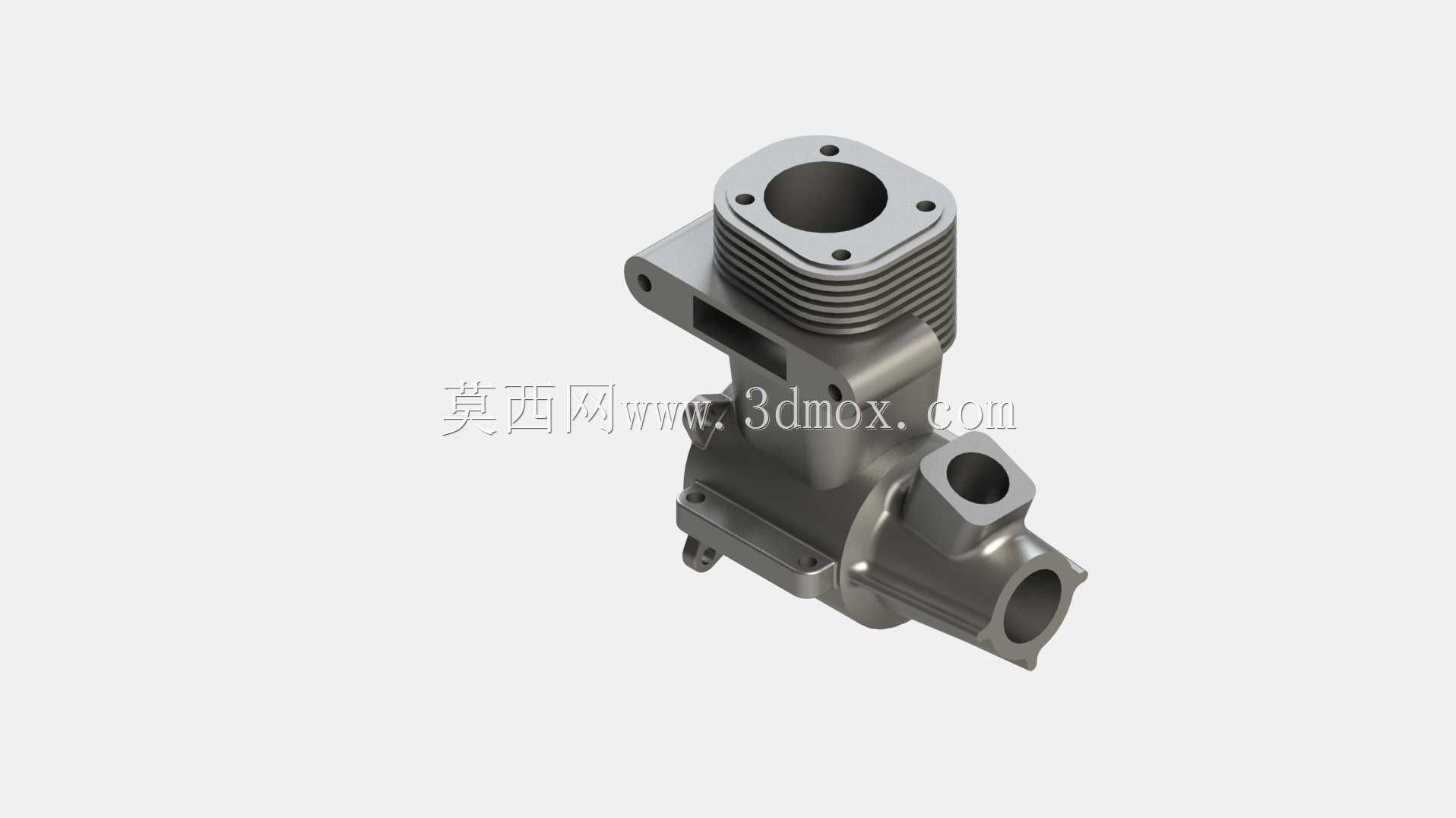

　　这款气缸壳体是适配小型自行车辅助动力单元的核心承载构件，日常应用场景覆盖加装辅助动力的通勤自行车、短途改装助力车的动力舱装配环节，直接承担动力单元的缸体容纳、介质密封、附件安装定位的核心作用。从实际使用层面看，该壳体需要同时容纳活塞往复运动的腔室、预留进排气通道接口、整合散热结构与安装固定点位，是整个小型动力单元的装配基准件，所有周边附件包括化油器接口、排气连接段、安装吊耳都要以该壳体的加工基准为参照完成装配，直接决定动力单元的装配精度与运行可靠性。设计阶段首先围绕小型单缸二冲程动力的工作特性做结构排布，缸筒区域外壁直接设计了一体化的环形散热鳍片，鳍片的间距、厚度都经过热传导校核，保证低速行驶工况下的自然散热效率，

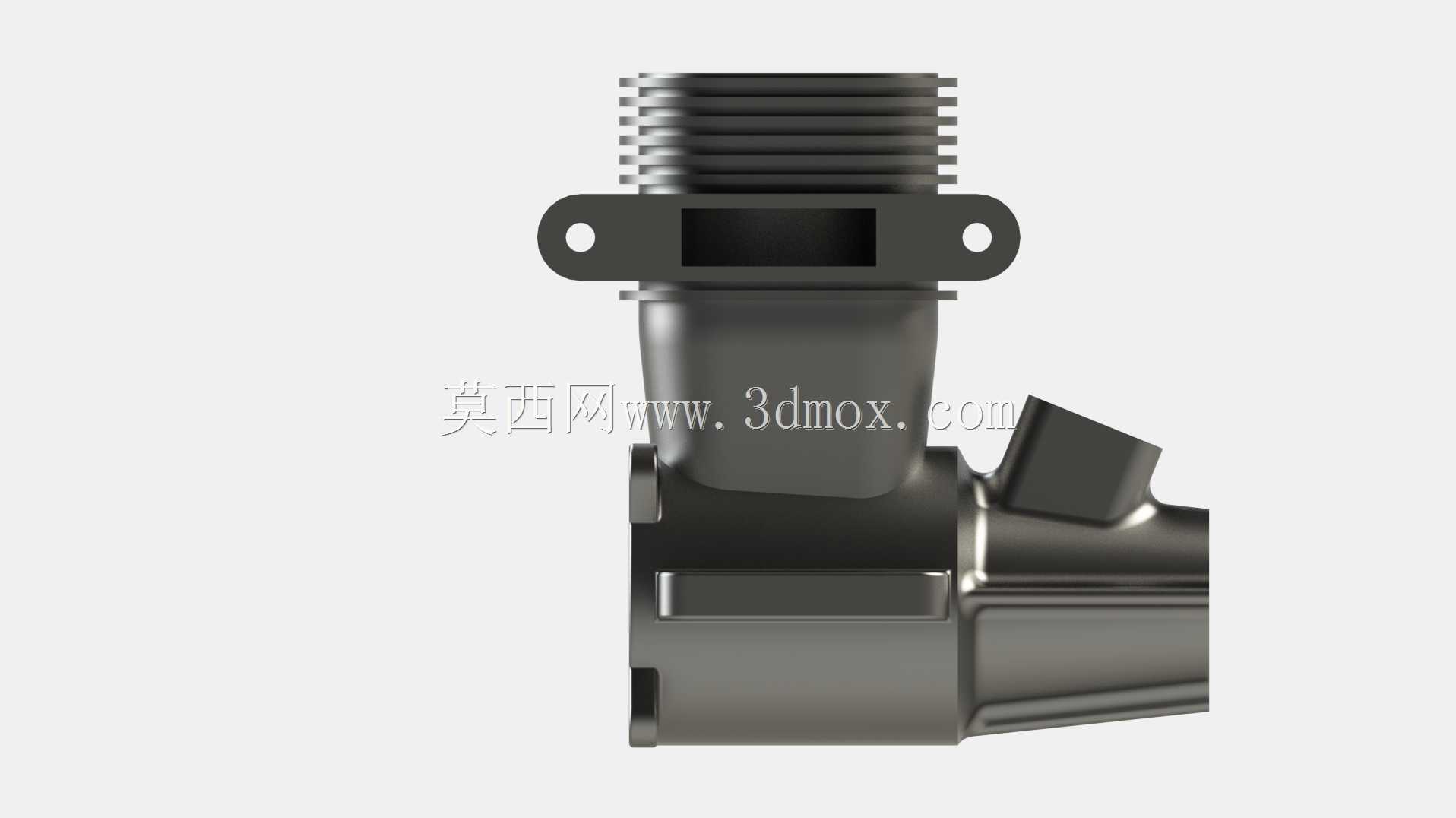

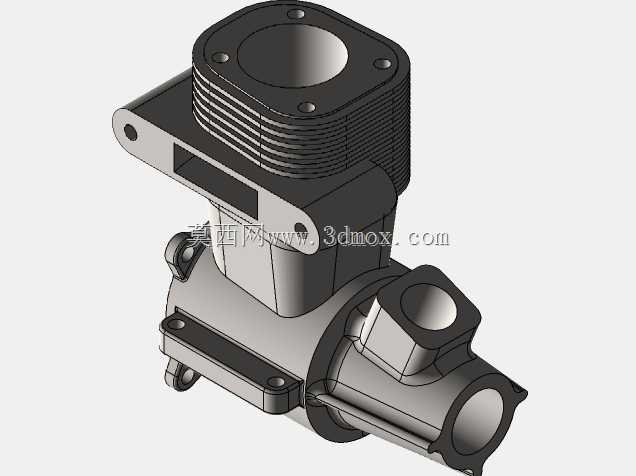

　　避免动力持续输出时缸体温度过高引发的密封失效问题。壳体上的多个法兰接口分别对应进气、排气、火花塞安装的位置，每个法兰面都预留了均匀分布的螺栓孔位，孔位的位置度公差控制在0.05mm以内，保证连接面的密封压力均匀，杜绝工作过程中的漏气、渗油问题。从安装边界来看，壳体下部的延伸腔体整合了曲轴腔的容纳空间，侧面伸出的两个管状接口分别对应混合气进气与排气通道，接口的内径尺寸匹配常规小排量动力的通流需求，不会因为通流截面不足影响动力的充气效率。壳体上的安装凸台都做了加厚处理，对应整车安装的固定点位，凸台内部预埋了加强筋结构，即使在颠簸路面行驶产生持续振动，也不会出现固定点位开裂的问题。设计过程中特意将壳体的壁厚做了差异化分配，

　　缸筒工作区域的壁厚保证足够的刚度与耐磨余量，非承压区域的壁厚适当减薄，在保证结构强度的前提下控制整体重量，避免加装之后给自行车带来过多的额外负重。壳体的外形过渡区域全部做了圆角处理，既避免加工过程中的应力集中问题，也能减少装配过程中尖锐边角对操作人员的划伤风险，同时圆角过渡的结构也能提升铸造环节的成品率，减少铸件内部的缩孔、砂眼缺陷。从装配逻辑上看，该壳体作为整个动力单元的基体，所有内部运动件的装配基准都设置在壳体的主轴承孔位上，孔位的同轴度、圆柱度公差都按照精密机械加工的要求做了预留，保证后续曲轴装配之后的转动灵活性，不会出现卡滞、偏磨的问题。壳体上的散热鳍片顺着自行车行驶的迎风方向排布，车辆前进时的气流可以直接顺着鳍片间隙流过，

　　最大化带走缸体工作产生的热量，即使长时间爬坡工况下，缸体的温度也能维持在密封件、润滑油的耐受温度区间内。另外壳体侧面预留的附件安装凸台，可以直接固定点火模块、油路固定卡扣等小附件，不需要额外在车架上焊接固定支架，简化了整车改装的装配流程，降低加装作业的难度。
