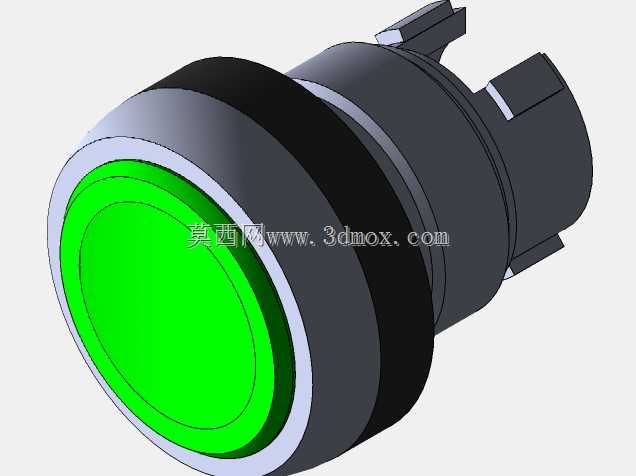

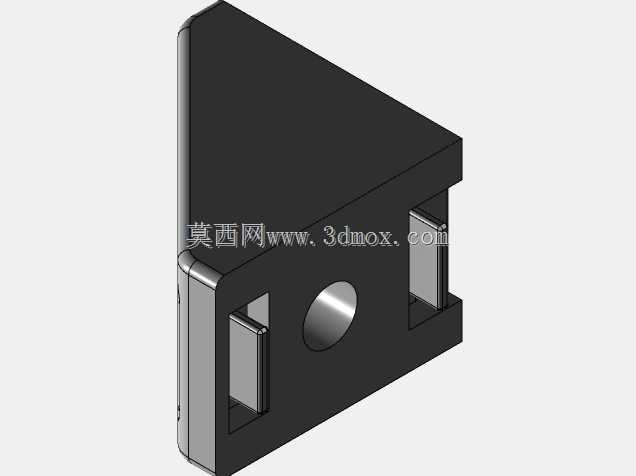

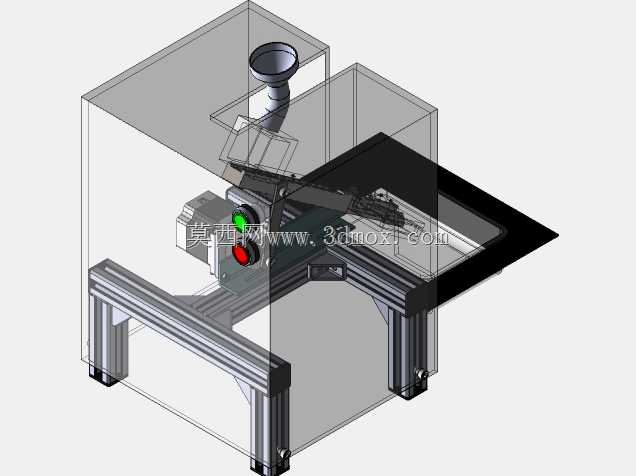

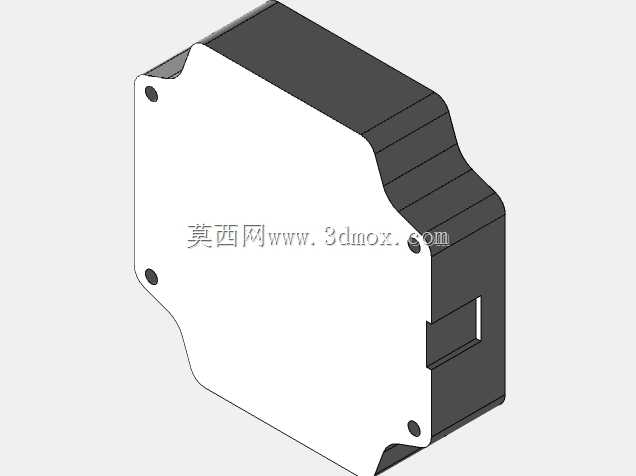

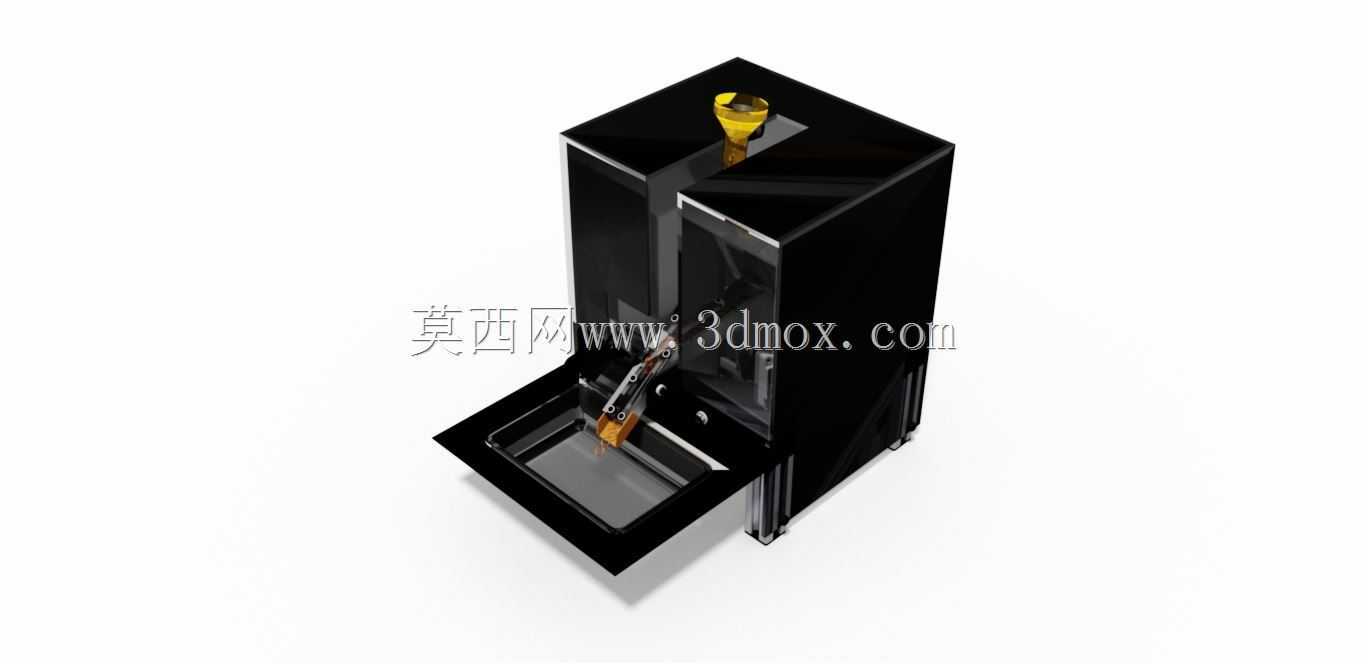

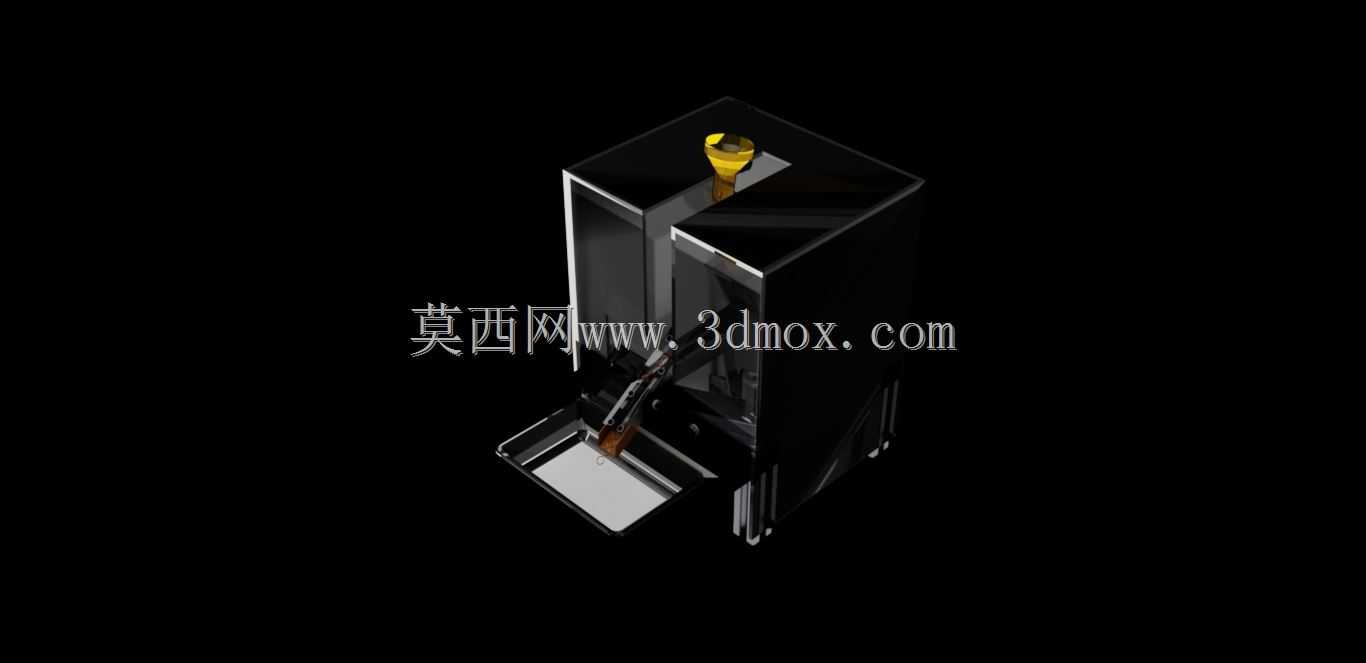

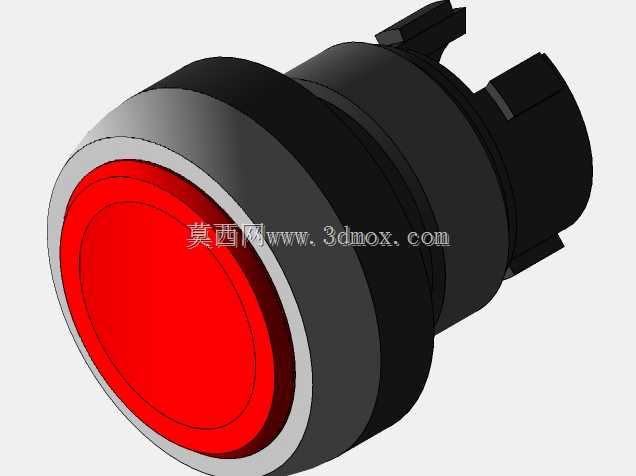

手动压合式钢丝环过滤分离装置结构

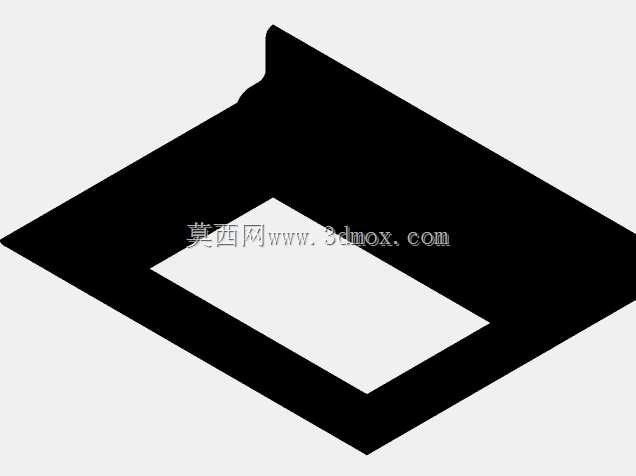

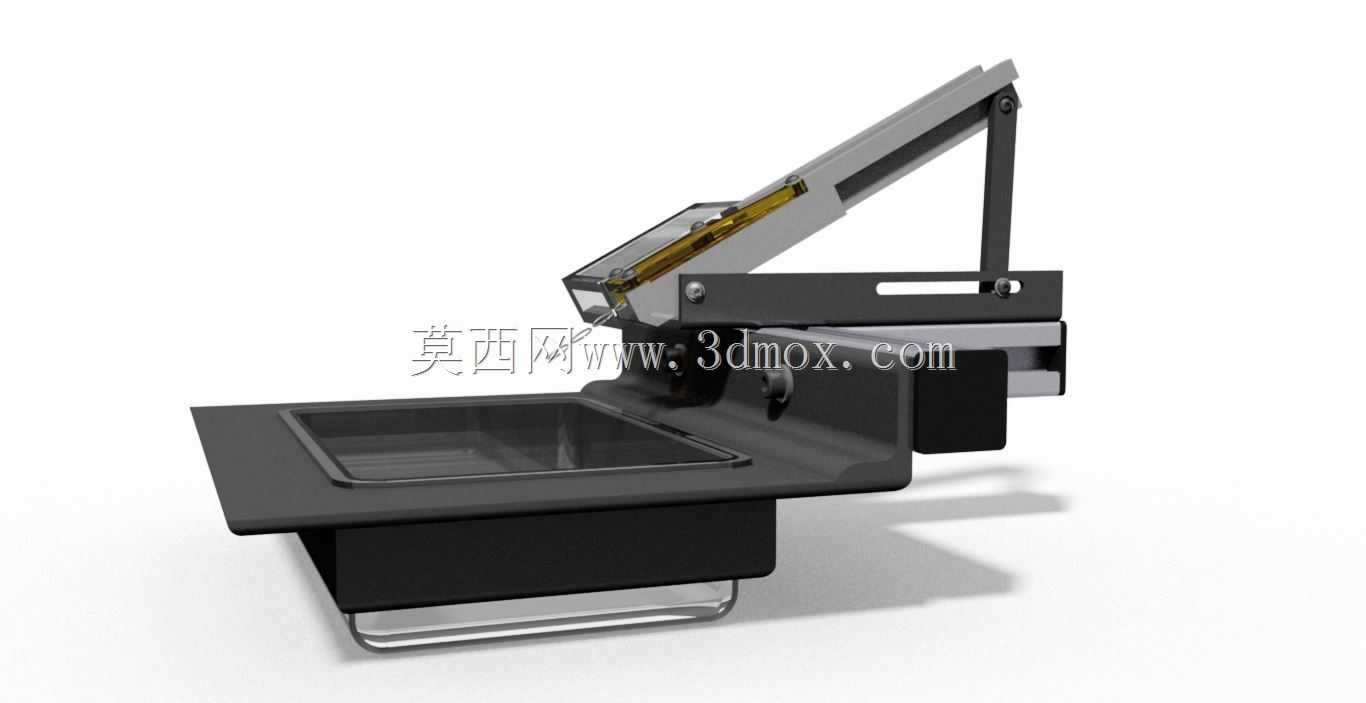

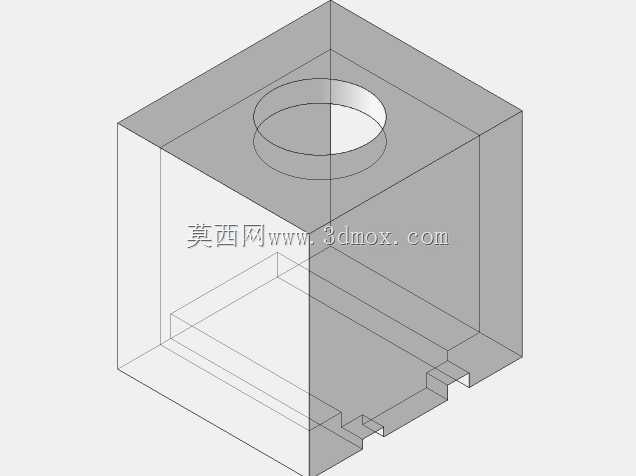

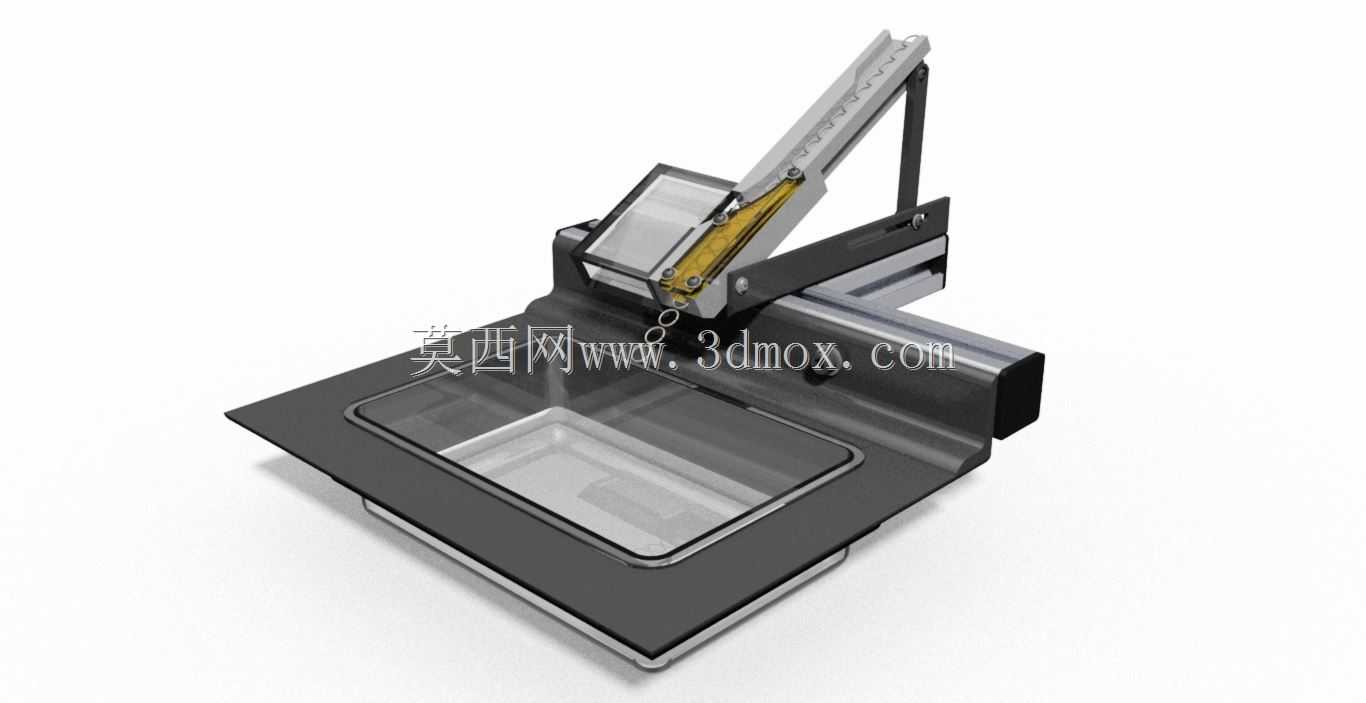

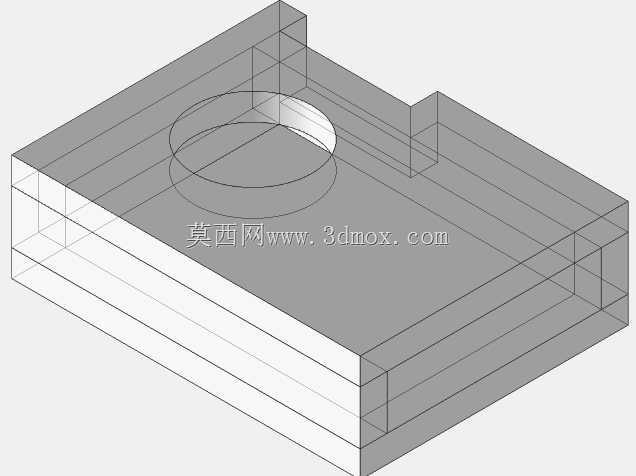

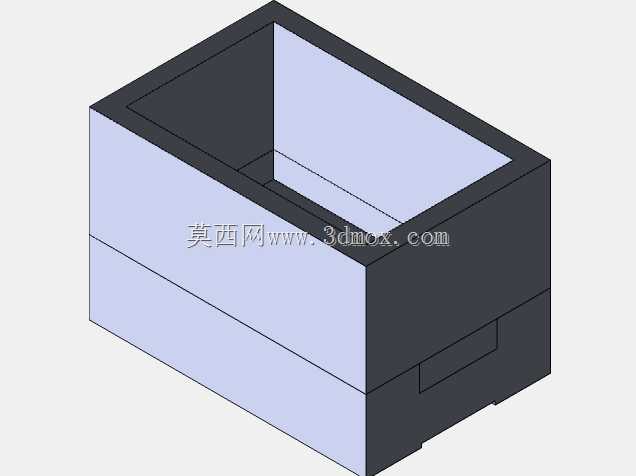

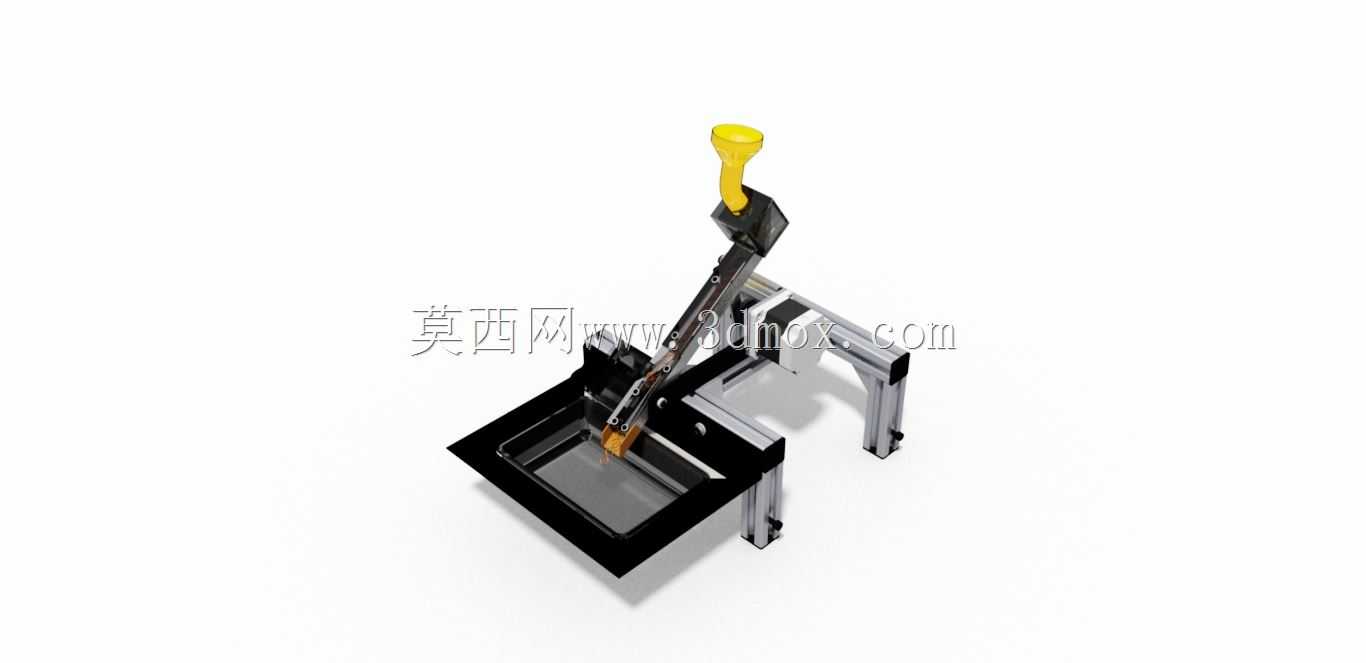

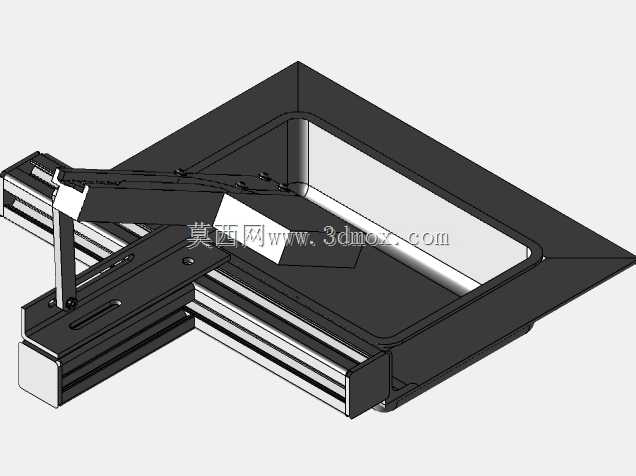

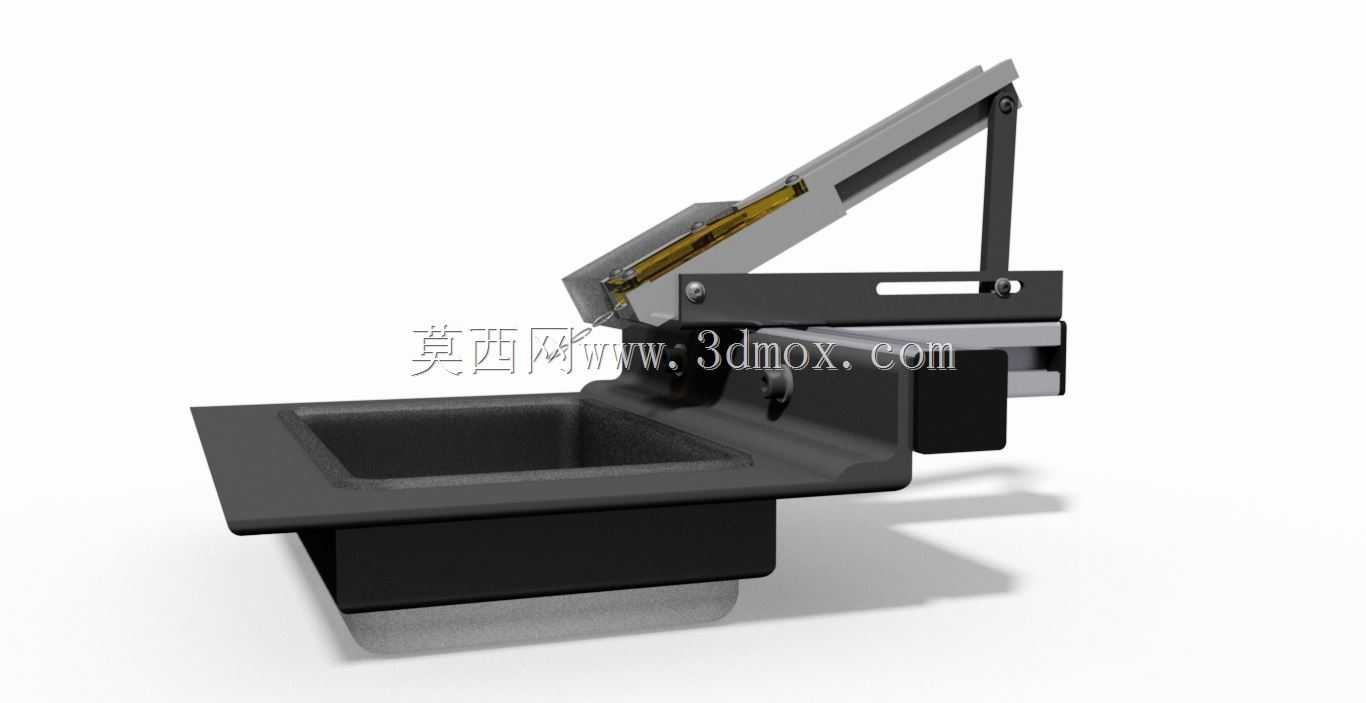

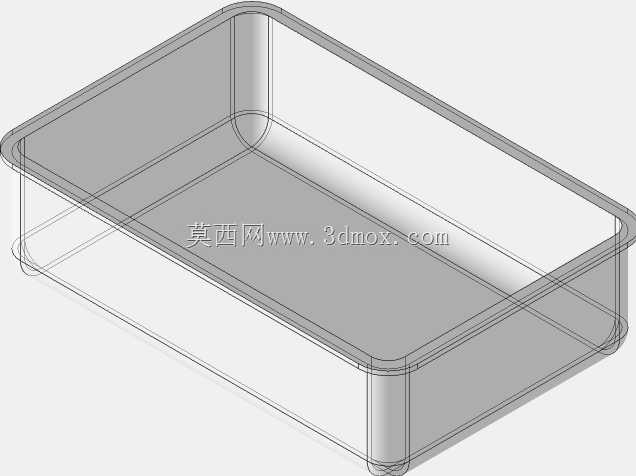

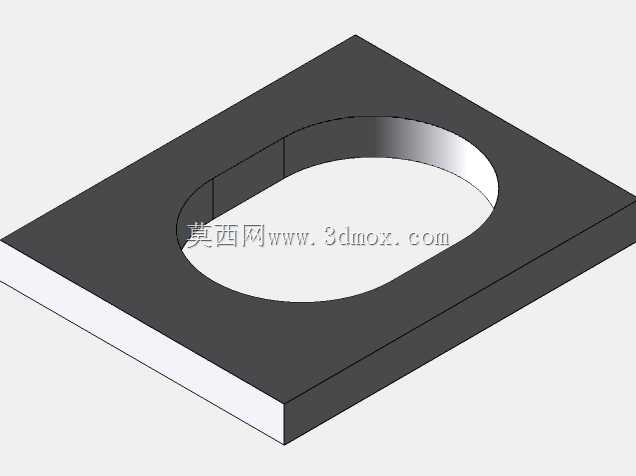

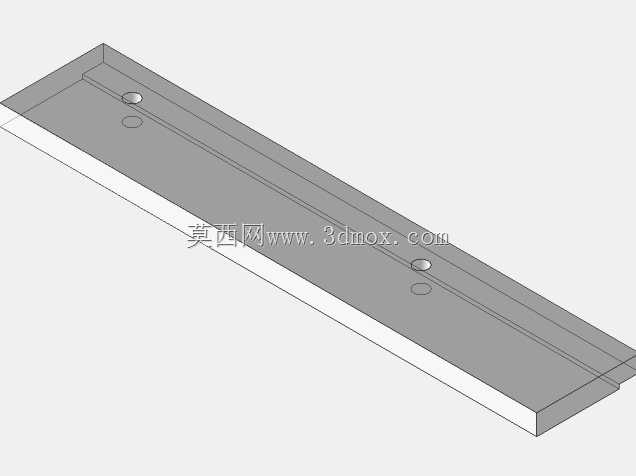

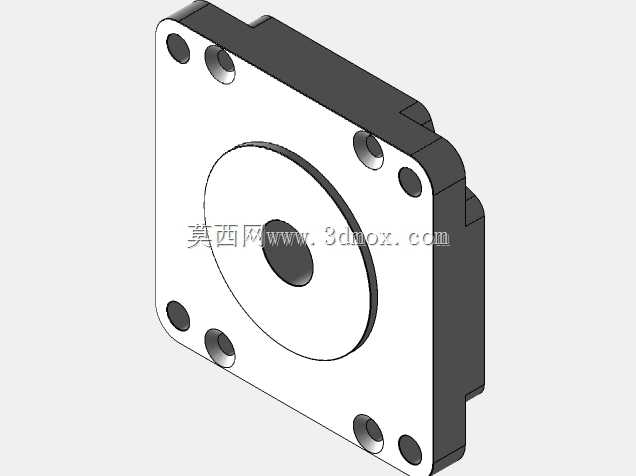

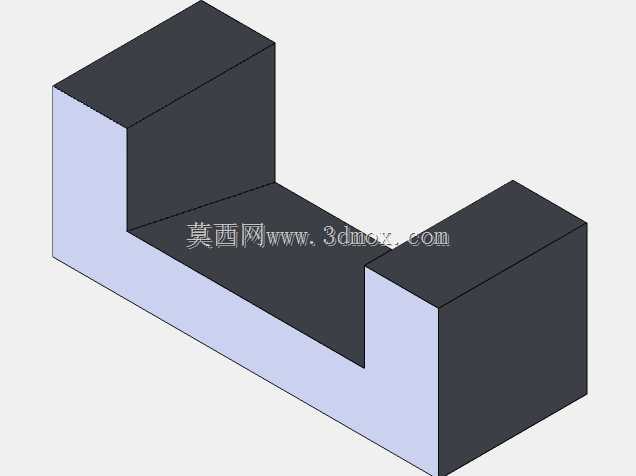

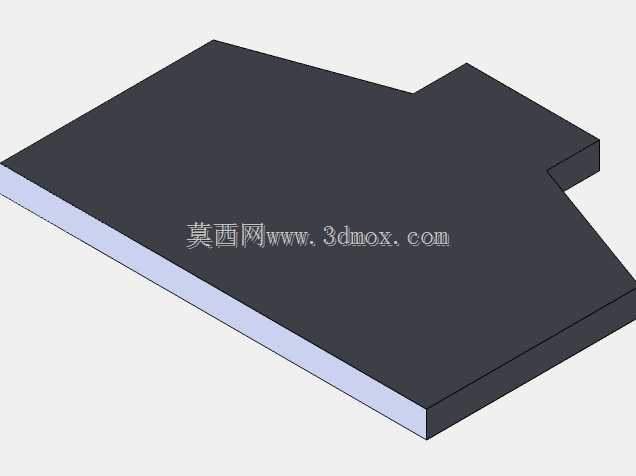

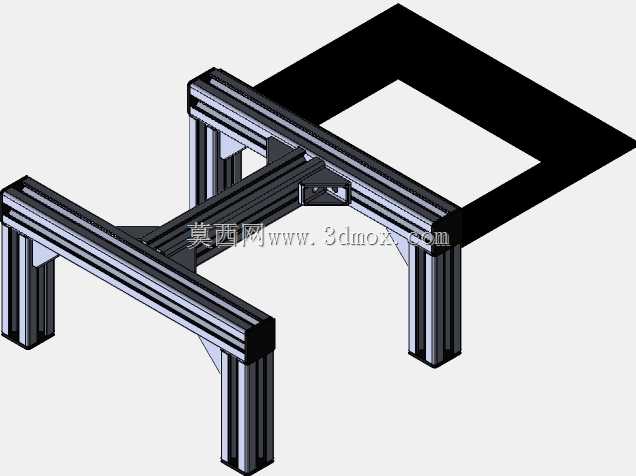

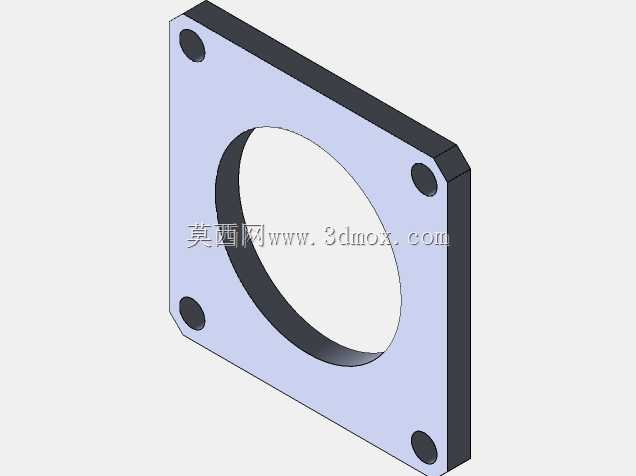

　　这套手动操作的过滤分离结构，核心采用钢丝环作为过滤截留介质，在小型作坊式生产、实验室物料预处理、零散批次的固液分离作业场景中适配性极强，不需要外接气源、电源等动力源，仅依靠人力操作杠杆压臂即可完成过滤腔的闭合密封、压合过滤以及开腔取料的全流程动作，对于没有配套动力管线的临时作业点、野外小型物料处理场景来说，省去了动力配套的成本与布线麻烦。从实际作业逻辑来看，设备的底座采用方形平台式结构，底部预留了与作业台面固定的安装孔位，整体安装边界控制在400mm见方的台面范围内，不需要额外占用过大的操作空间，常规的钳工工作台、实验室边台都可以直接安装固定，底座上方的方形沉台是过滤腔的安装定位区域，沉台的加工公差控制在±0.1mm，

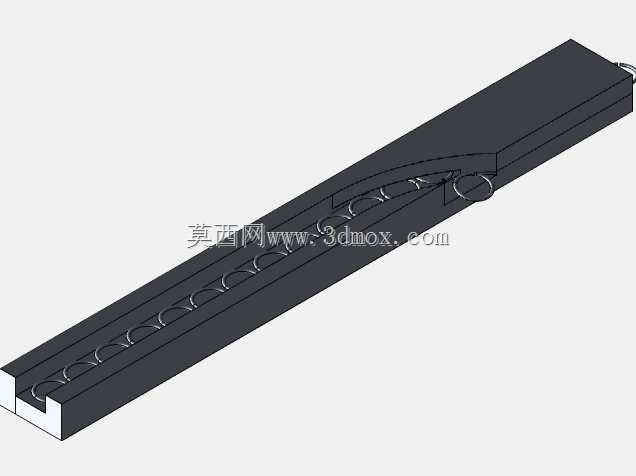

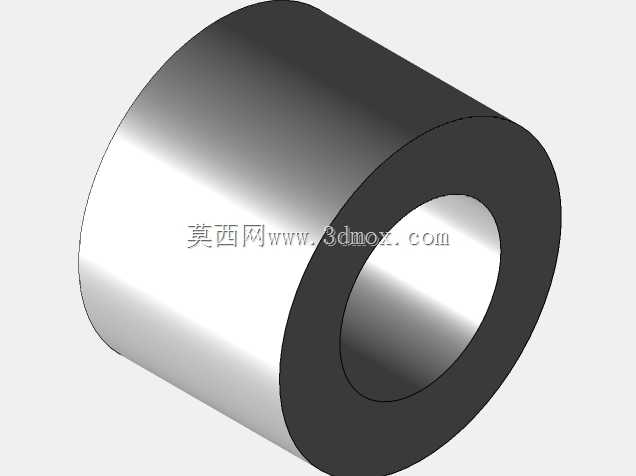

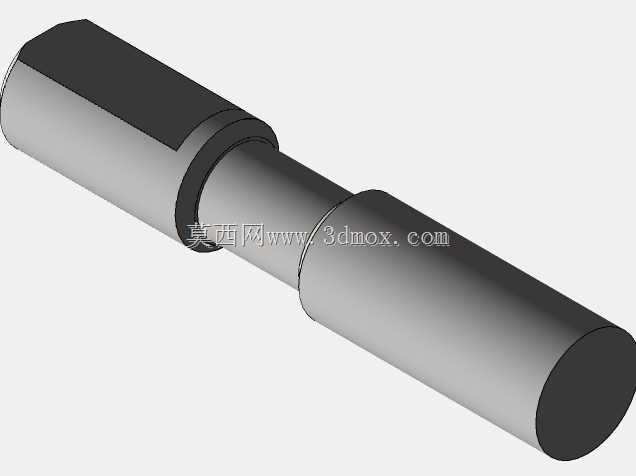

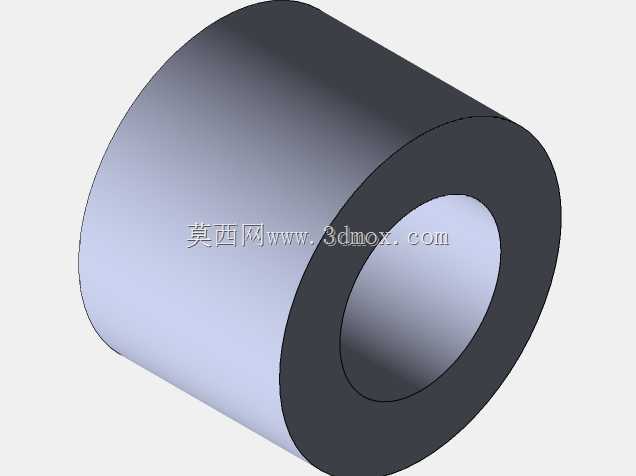

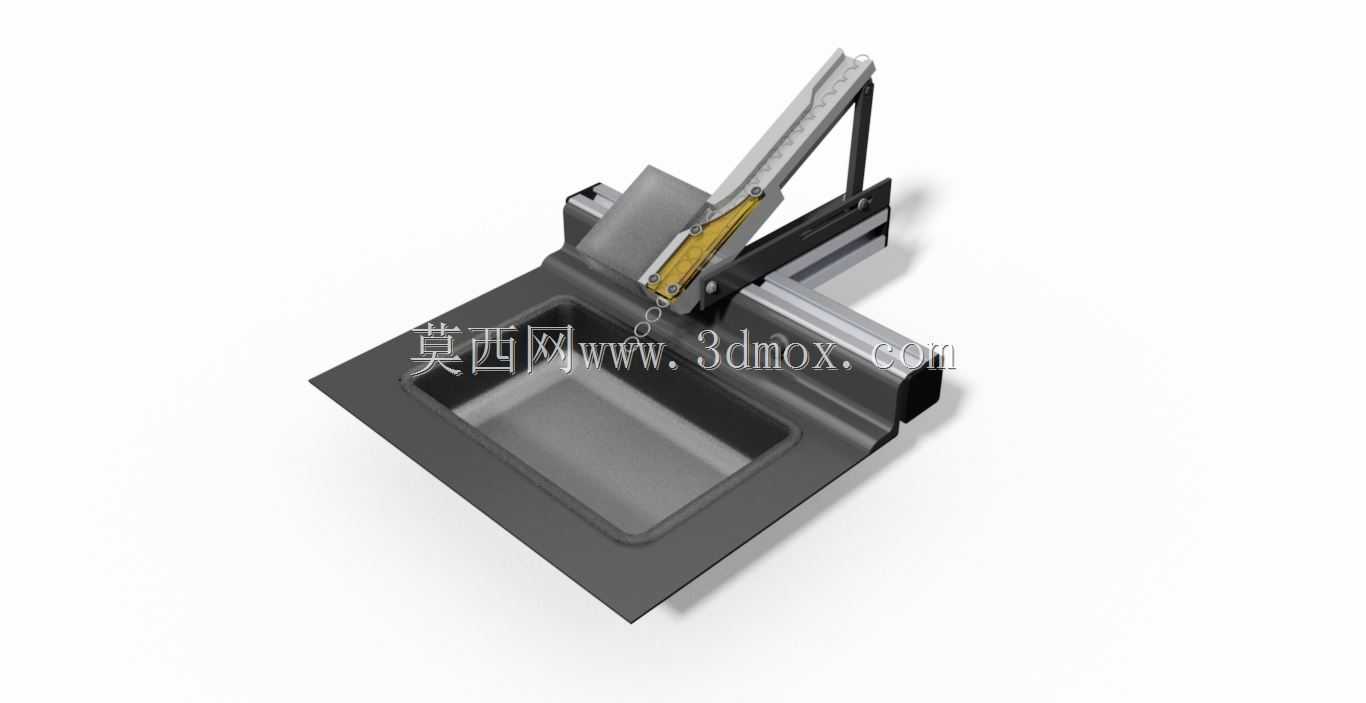

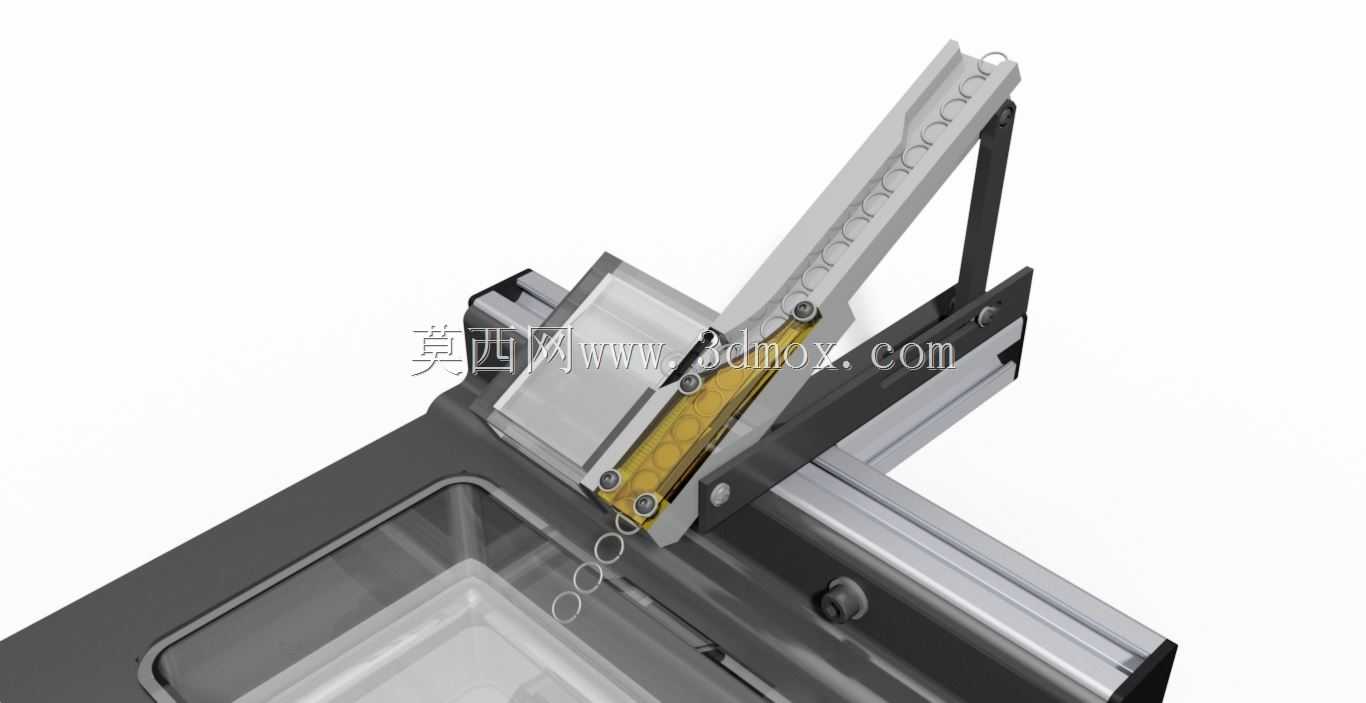

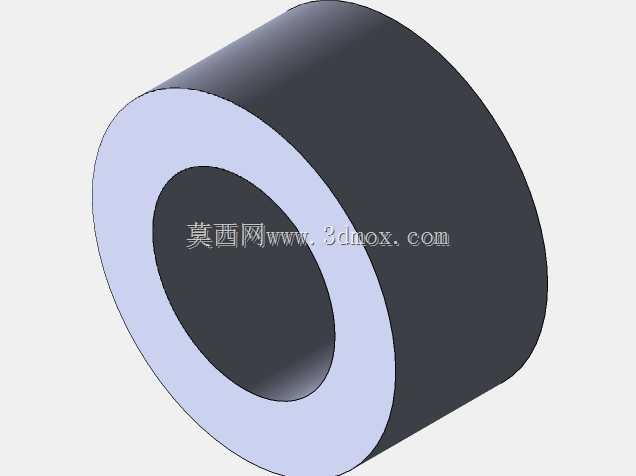

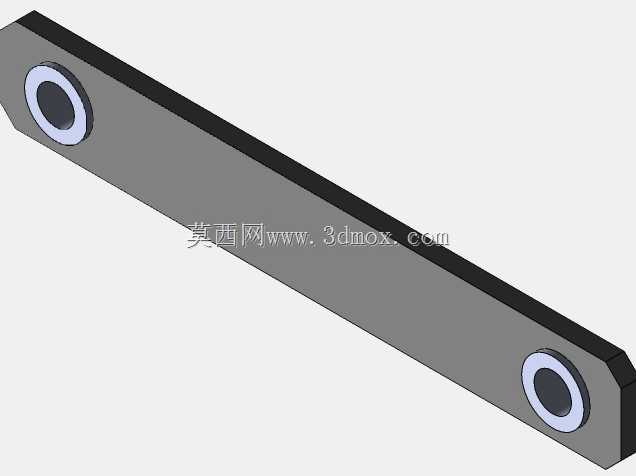

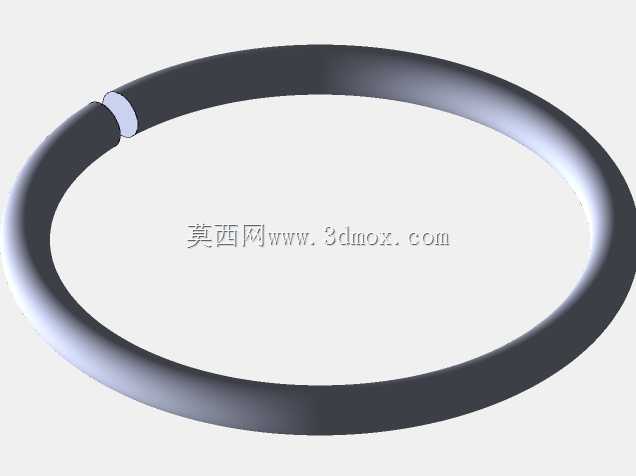

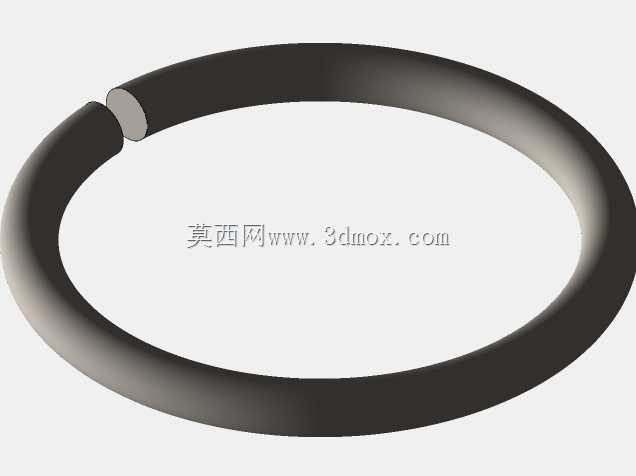

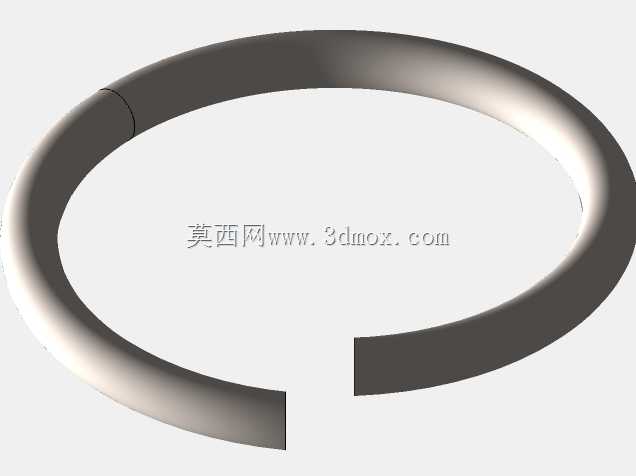

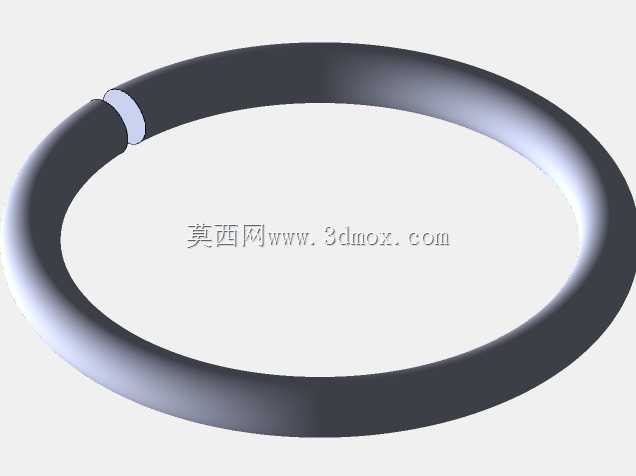

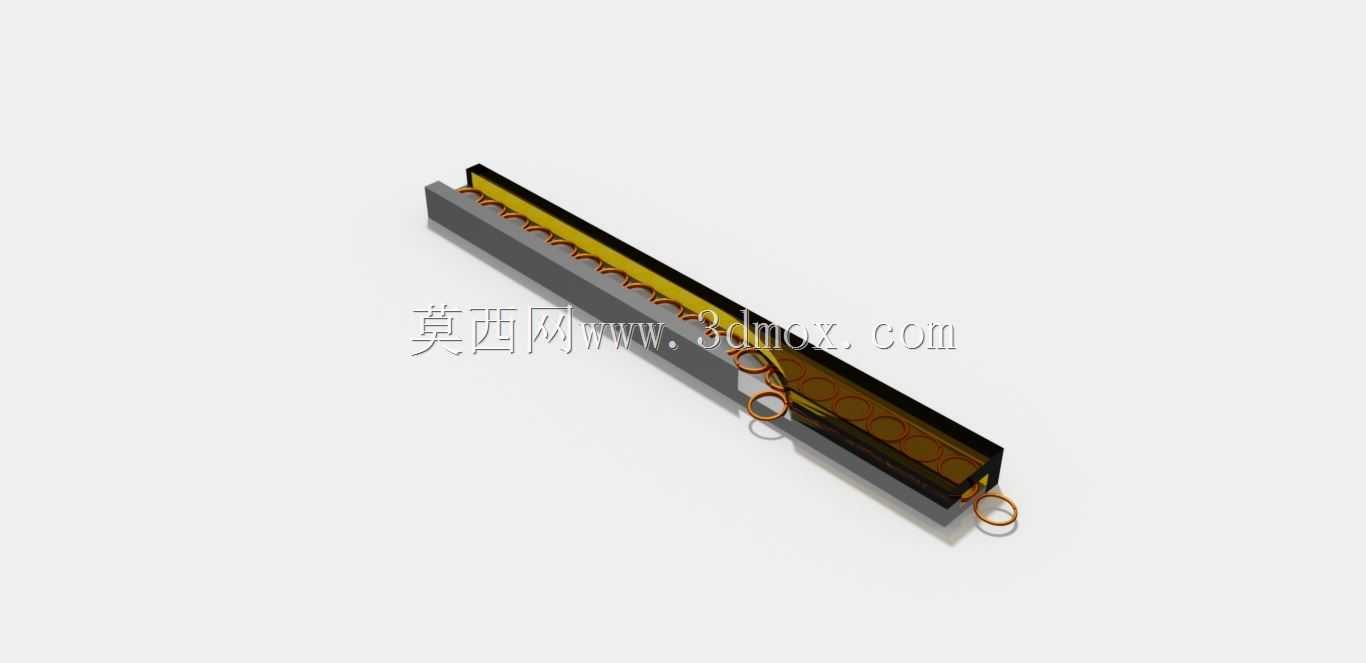

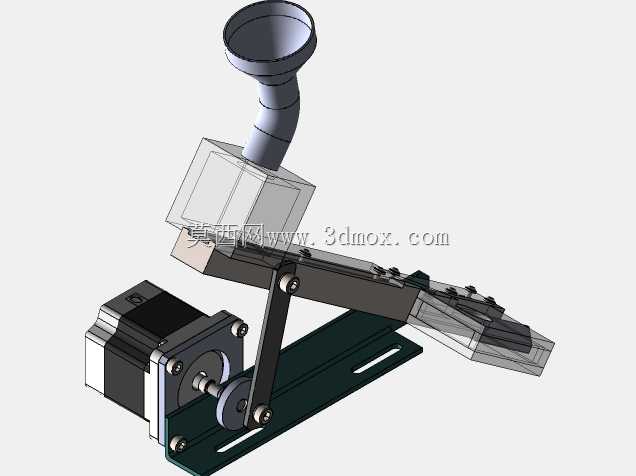

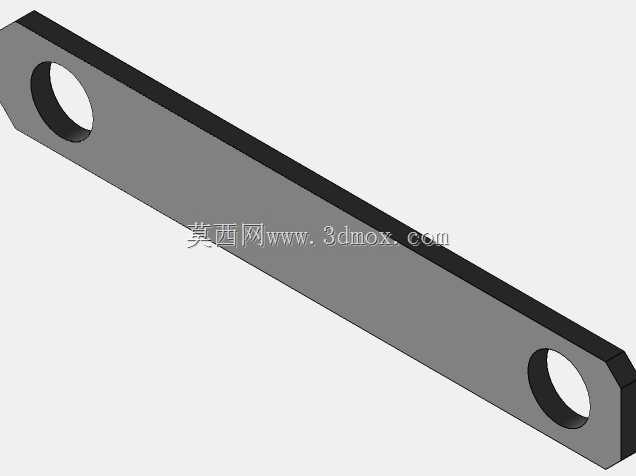

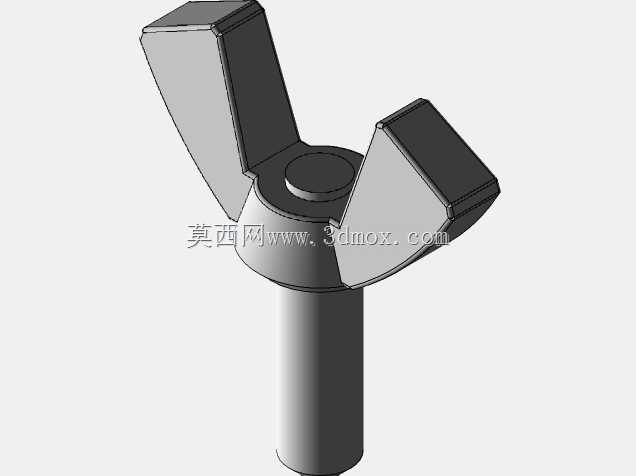

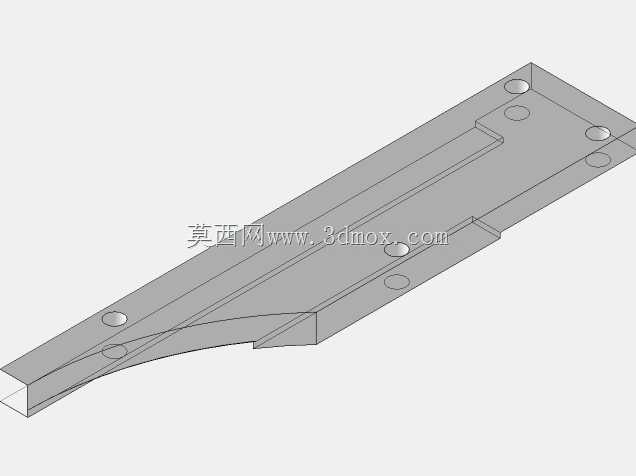

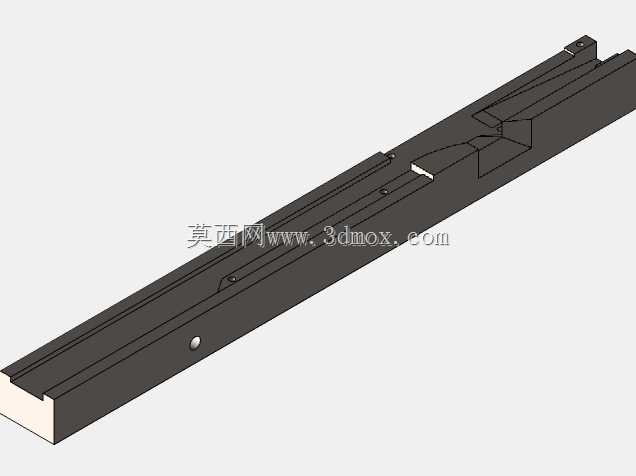

　　能够保证过滤腔放置后无偏移，压合时密封胶圈能够均匀受力，不会出现局部漏液的问题。压臂结构采用了杠杆增力的设计思路，操作端的力臂长度是压合端力臂的3.2倍，正常成年操作人员施加15kg的下压力，即可在压合端获得接近50kg的密封压力，足够压紧过滤腔边缘的橡胶密封垫，应对0.2MPa以内的常压过滤作业完全足够，不会出现液体从腔室边缘渗漏的情况。压臂与底座之间的铰接点采用了带自润滑衬套的销轴结构，长期反复开合也不会出现卡顿、晃量过大的问题，铰接位置的间隙控制在0.05mm以内，保证每次压合时压头都能准确对准过滤腔的中心位置，不会出现偏压导致的密封失效。作为核心功能部件的钢丝环过滤组件，采用多层不锈钢钢丝圈叠合的结构，

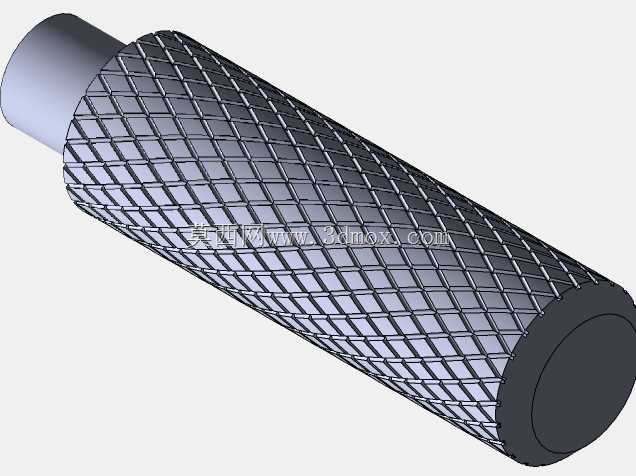

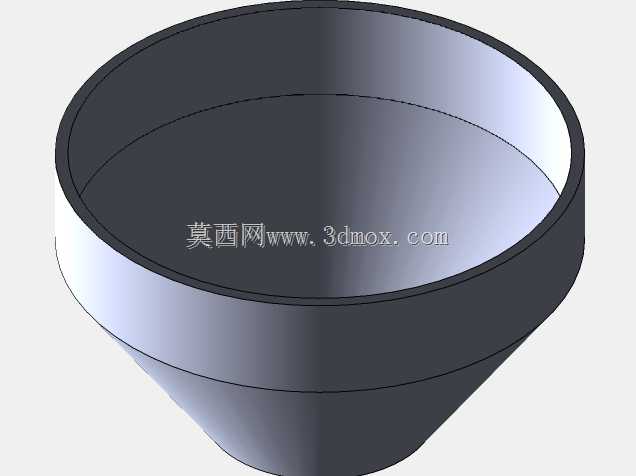

　　钢丝圈之间的间隙可以根据过滤精度要求选配不同直径的钢丝来调整，相比传统的滤纸、滤布过滤元件，钢丝环组件可以反复清洗使用，不需要频繁更换过滤耗材，在处理含有硬质颗粒的物料时，也不会出现滤材被颗粒刺破的问题，耐用性提升数倍。过滤完成后，抬起压臂即可直接取出过滤腔，倒出截留的固体物料，同时可以直接对钢丝环组件进行冲洗清理，整个清理过程不需要额外拆卸复杂的结构，操作门槛极低，没有经过专业培训的作业人员也能快速上手。在结构设计的细节上，压臂的握持位置做了圆弧包边处理，长时间操作也不会硌手，底座的边角都做了R3的圆角倒钝处理，避免作业过程中剐蹭操作人员的手臂，过滤腔的提手位置做了内凹式设计，取出时手指可以方便施力，

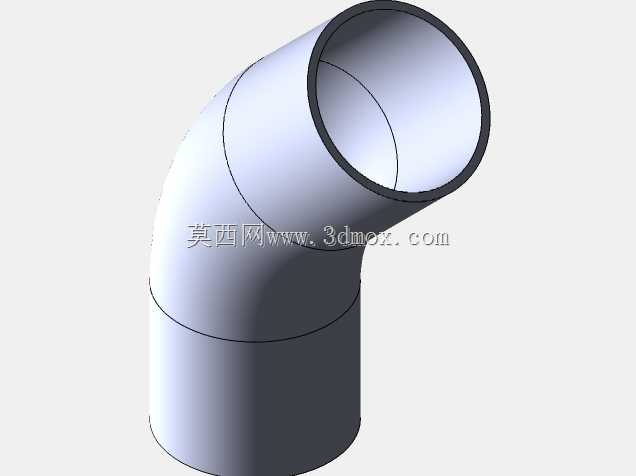

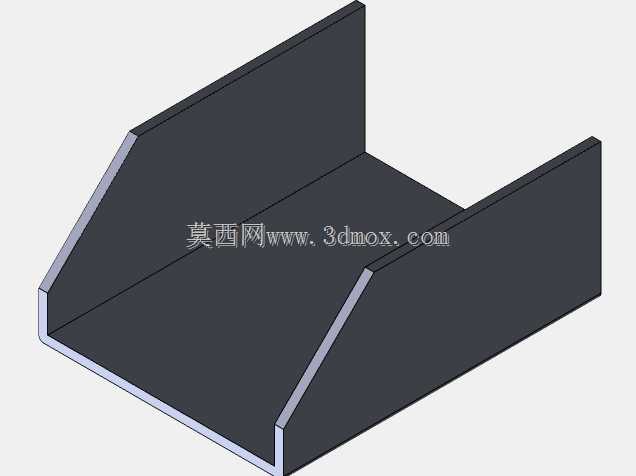

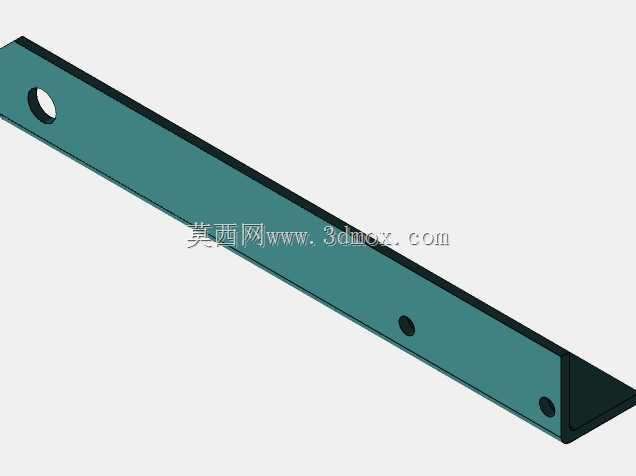

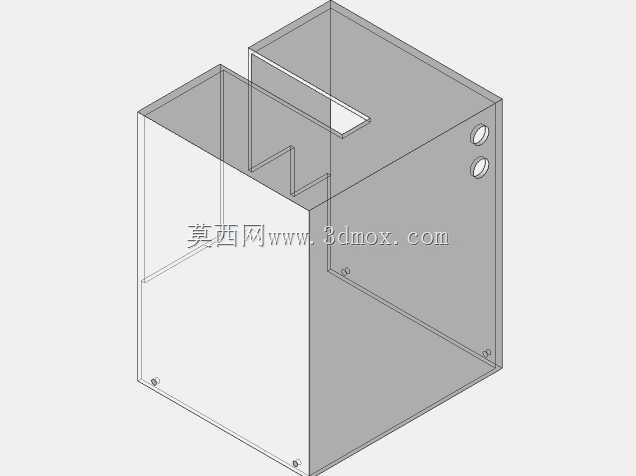

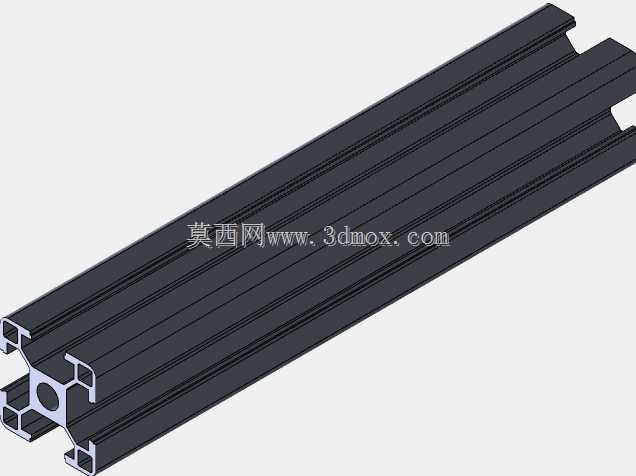

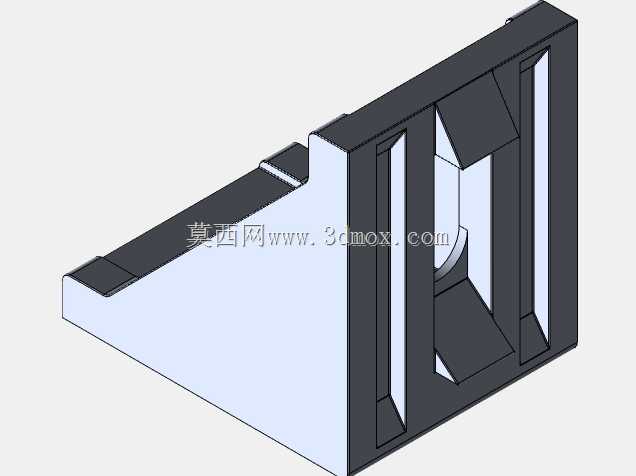

　　不会因为腔室沾有液体出现打滑的情况。从安装适配的角度来说，这套装置的进出液接口都预留了标准的快插接头安装位，可以根据实际使用需求对接不同管径的软管，既可以用于重力自流的过滤场景，也可以搭配小型手动泵实现低压压滤作业，适配的物料范围涵盖水性溶液、低粘度油料、含有细小固体颗粒的悬浮液等，在小型食品加工作业、化工小样制备、机加工切削液临时过滤等场景都能稳定发挥作用。整套结构的受力部件都采用了钣金折弯焊接成型，焊接位置都做了打磨去应力处理，长期承受反复压合载荷也不会出现结构变形，所有与物料接触的部件都采用304不锈钢材质，具备基础的耐腐蚀能力，应对常规的弱酸碱物料也不会出现锈蚀污染物料的问题。
