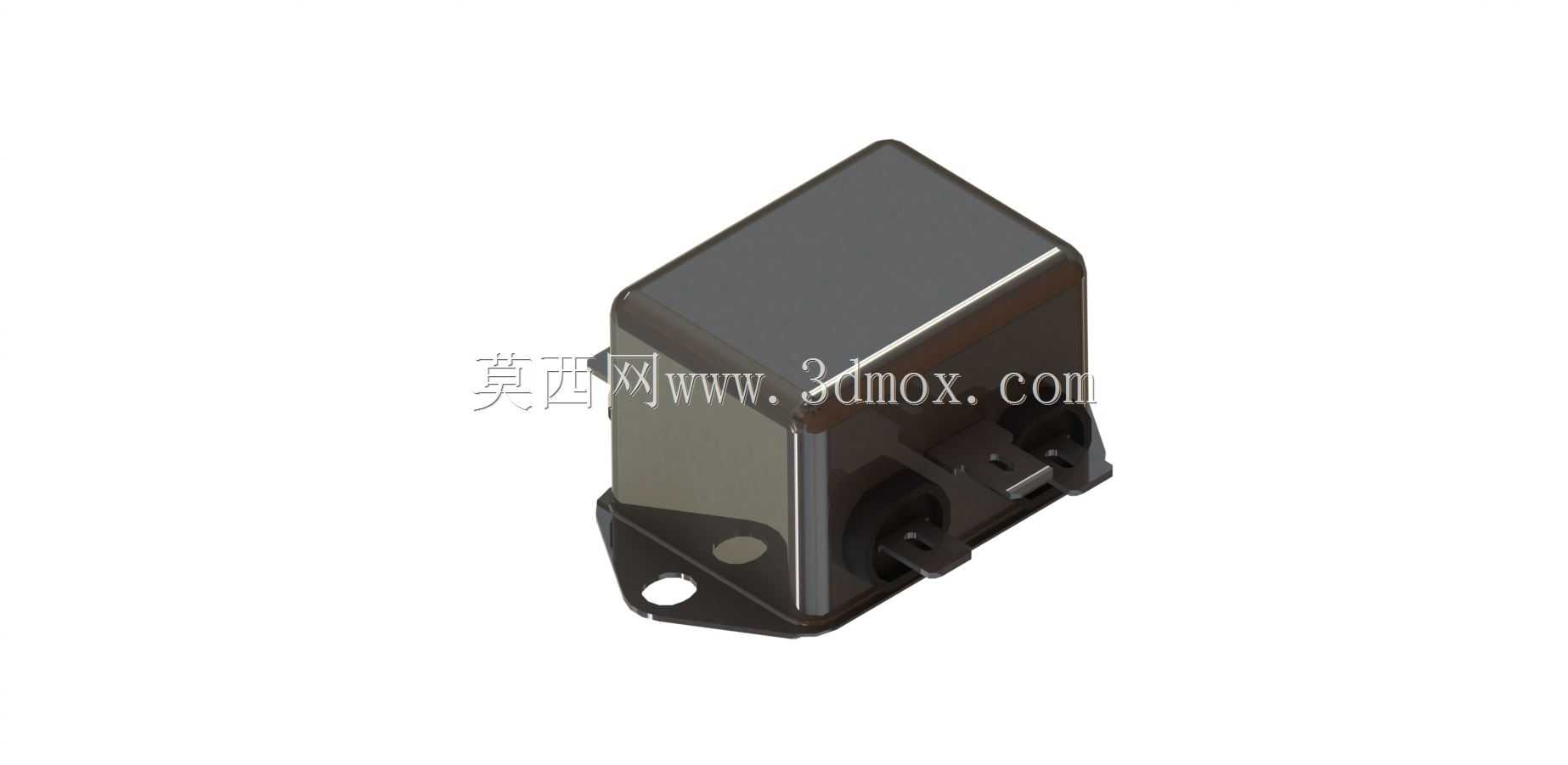

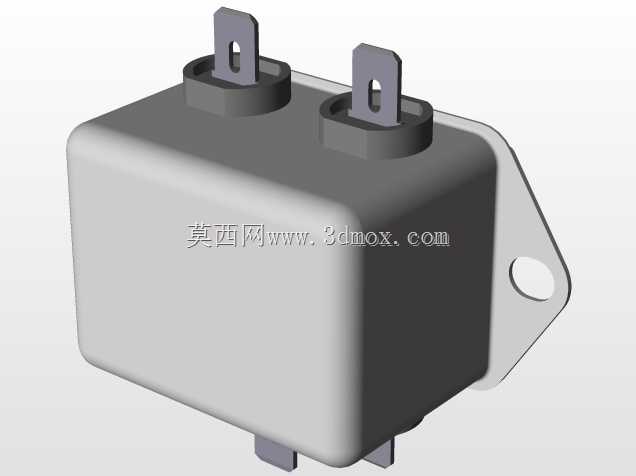

沙夫纳型EMI电源滤波组件三维结构

　　在工业电气控制、伺服驱动系统、精密测试设备的配电回路设计中，这类EMI滤波组件是抑制传导电磁干扰的核心被动元件，常被布置在设备电源入口端，一端连接外部交流供电网络，另一端对接设备内部开关电源、驱动模块等敏感负载，用来阻隔电网侧的高频杂波窜入设备，同时避免设备自身工作产生的电磁干扰反向注入公用电网，满足工业现场的电磁兼容要求。从结构设计来看，该组件采用全金属封闭外壳，外壳通过弯折钣金一体成型，接缝处做连续导电搭接处理，形成完整的法拉第屏蔽笼，能够有效屏蔽空间辐射耦合的电磁干扰，避免内部滤波电路受外界电磁场影响，同时也能抑制内部电路的电磁辐射向外泄漏。外壳底部延伸出带安装孔的固定支脚，两个支脚分别布置在壳体对角位置，安装孔为标准圆孔，

　　适配常用的十字盘头螺丝或内六角圆柱头螺丝，安装时可直接固定在设备机柜的安装板、电气安装梁或者机箱内壁上，支脚与壳体主体做了折弯加强处理，能够承受设备运输、运行过程中的振动冲击，避免长期使用后出现固定松动、壳体移位的问题。壳体侧面预留了接线端的安装位，接线端采用嵌入式结构，外部接线可通过端子排或者快插接头直接对接，接线区域做了绝缘隔离设计，避免高压接线端与金属外壳之间出现爬电距离不足的问题，满足电气安全规范要求。从内部功能逻辑来看，这类滤波组件通常集成了共模电感、差模电容、共模电容等核心器件，不同容感参数的组合对应不同的干扰抑制频段，设计时需要根据负载的额定电流、工作电压、现场干扰频谱特性选择对应规格的型号，

　　而三维结构模型能够直观呈现器件的外部安装边界、接线位置、整体外形尺寸，帮助结构设计人员在机柜布局阶段提前预留安装空间，核对与周边器件的安全间隙，避免出现安装干涉、接线空间不足的问题。在实际选型布局过程中，很多设计人员容易忽略滤波器件的安装位置要求，这类器件需要尽可能靠近设备电源入口布置，缩短进线端的无屏蔽走线长度，避免滤波后的线路再次耦合外界干扰，同时器件的金属外壳需要保证可靠接地，接地阻抗尽可能低，才能充分发挥共模滤波的效果，三维模型可以清晰展示壳体接地端的位置，帮助设计人员规划接地线路的走线路径，预留接地端子的安装空间。此外，该类滤波组件的外壳采用深色导电氧化或者喷塑处理，在具备导电屏蔽性能的同时，也具备一定的防腐蚀、

　　耐氧化能力，能够适应工业现场多粉尘、轻度潮湿的使用环境，壳体的边角做了圆弧过渡处理，避免安装接线过程中尖锐边角划伤操作人员或者损坏线缆绝缘层。在进行设备三维布局时，设计人员可以直接调用该模型，将其放置在电源入口附近的安装位，核对与断路器、接触器、开关电源等相邻器件的间距，保证高压器件之间的电气间隙满足安规要求，同时预留足够的接线操作空间，方便后期生产装配以及售后维护时的接线、拆换操作。不同于原理图设计只关注器件的电气参数，结构设计阶段需要精准掌握器件的所有外部尺寸特征，包括整体高度、宽度、厚度，安装支脚的孔距、孔径，接线端子的伸出长度、接线方向，这些细节都会直接影响最终机柜的布局合理性，精准的三维模型能够减少后期打样阶段出现的结构干涉问题，缩短产品开发周期，降低改模成本。在伺服驱动、变频设备这类强干扰源的配电设计中，这类滤波组件是必不可少的配套器件，合理的选型与布局能够大幅提升设备的电磁兼容性能，避免设备工作时出现传感器信号紊乱、通讯中断、驱动误动作等电磁干扰引发的故障，而精准的三维结构模型是完成合理布局的基础支撑，能够帮助设计人员在虚拟装配阶段就完成所有安装边界的核对，确保实际生产装配时器件能够顺利安装到位，接线操作顺畅，接地连接可靠。
