工业框架用4040欧标铝合金挤压型材

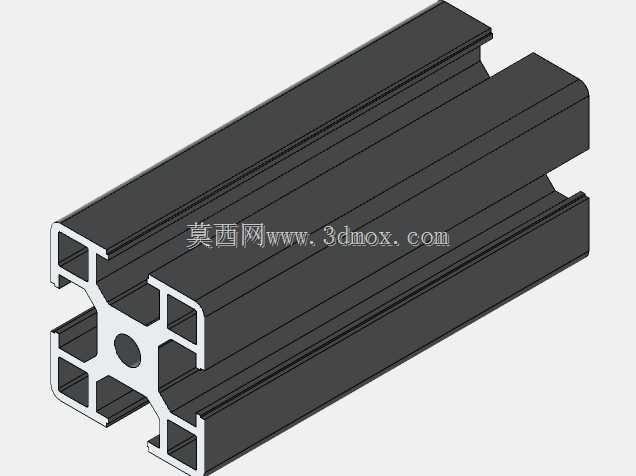

做非标设备机架这么多年，40系列铝型材是选型表里绕不开的基础构件，这款40x40规格的型材，刚好卡在轻载框架的黄金适配区间，不管是小型自动化设备的主体机架、车间流水线的侧边护栏、还是检测工位的操作工作台框架，选它基本不会出选型失误的问题。先从截面设计来说，这款型材采用的是四槽口对称布局，每个侧面都预留了标准T型槽道，槽口尺寸适配行业通用的T型螺栓、法兰螺母，不需要额外在型材本体上打孔攻丝，组装的时候只需要把预置螺母滑入槽道对应位置，拧紧紧固件就能完成构件连接，后期调整工位布局、加装传感器安装支架、走线拖链固定座的时候，只需要松开对应位置的螺栓就能挪动配件位置，比焊接钢结构的机架改造成本低太多，也不会出现焊接变形、焊渣残留需要二次打磨的问题。型材中心位置预留的通孔，一方面是挤压生产的时候保证壁厚均匀，减少型材冷却过程中的形变应力，另一方面也可以穿入接地线缆，给整台设备做等电位连接，避免设备运行过程中静电积累击穿敏感的电子元器件，这个细节很多刚入行的结构工程师容易忽略，实际车间布线的时候这个中心孔能省不少穿线的工作量。四个角的加强筋布局是经过力学校核的，常规6米长度的型材简支状态下，中间位置的静载承重能到八十公斤以上，完全能覆盖小型输送线、桌面型组装设备的载荷需求，要是需要更高的承重，也可以在槽道内穿入钢制加强条，进一步提升型材的抗弯模量，不用更换更大规格的型材就能提升机架整体刚性。从安装边界来说，这款型材的外轮廓尺寸严格控制在40mm×40mm，相邻两根型材直角拼接的时候，端面不会出现错位突出的问题，搭配对应的角码、端盖、蹄脚配件，能快速组装成不同尺寸的框架结构，槽道的间距尺寸也和同系列的其他40规格型材完全通用，比如需要做门板安装位的时候，可以直接搭配40系列的嵌条，把亚克力板、钣金门板直接卡入槽道，不需要额外做门框的焊接加工。实际车间应用里，这款型材的使用场景比想象中更广，除了做设备主体机架，还可以用来做设备周边的安全防护围栏，切割成对应长度之后搭配透明亚克力挡板，就能把设备的运动机构和操作人员隔离开，避免设备运行过程中工件飞出造成安全事故，而且铝型材本身的阳极氧化表面处理，耐磨性比喷漆的钢材好很多，车间里日常的油污、切削液溅到表面，只需要用抹布沾点清洁剂就能擦干净，不会出现生锈掉漆的问题，长期使用下来外观也能保持整洁。做三维建模的时候，这款型材的建模逻辑也很清晰，先绘制截面的闭合草图，确认每个槽道的尺寸、加强筋的壁厚、中心孔的直径都和实际生产的尺寸一致，然后沿长度方向拉伸就能得到基础模型，建模的时候要注意把T型槽的内部倒角做出来，实际生产的型材槽道内部是有挤压圆角的，要是建模的时候做成直角，后期做工程图导出BOM表、或者做装配干涉检查的时候，容易和螺栓、螺母的模型出现干涉误报，影响装配仿真的准确性。另外这款型材的端面连接尺寸也做了标准化适配，不管是用端面连接板做垂直连接，还是用弹性扣件做90度拼接，对应的安装孔位都能和型材的中心孔、槽道位置对齐，不需要现场二次配钻，组装的时候工人只需要按照装配图纸的编号，把对应长度的型材用配件拼起来就行，对组装工人的技能要求比焊接钢结构低很多，能大幅缩短设备的组装周期，赶项目交期的时候这个优势特别明显。还有一个容易被忽略的设计点，就是型材每个槽道的边缘都做了微小的圆角处理，一方面是挤压生产的时候减少模具的磨损，延长挤压模具的使用寿命，另一方面组装的时候不会划伤操作人员的手，也不会刮破穿在槽道里的线缆外皮，避免出现线路短路的隐患。
