3030规格工业铝合金挤压型材结构

做非标设备框架这么多年，30系列的铝型材一直是小尺寸机架选型里的高频选项，这款30x30规格的欧标槽铝型材，在轻型设备护罩、小型工作台架、输送线侧挡支架这类场景里的适配度非常高。先从实际安装边界说，截面外轮廓严格控制在30mm见方，不管是做并排拼接的台面支撑，还是嵌入设备侧板做内嵌加强筋，都不会超出常规轻型机架的预留安装空间，槽口尺寸适配标准的T型螺栓、弹片螺母，不需要额外做扩孔或者铣削加工，现场组装的时候直接把紧固件卡进槽道就能锁紧，比焊接方管的安装效率高太多，后期调整机位或者改架体结构的时候，拆了螺栓就能重新拼装，不会像焊接件那样一切割就废。

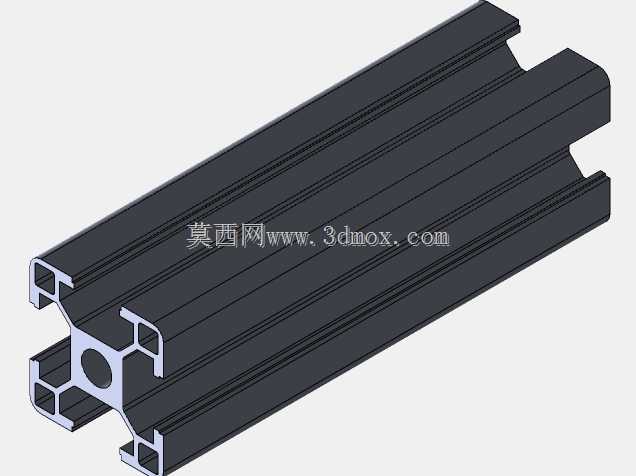

从截面结构设计来看，这款型材的中腔做了带中心圆孔的加强筋布局，不是那种空心薄皮的劣质铝挤件，中心的预留孔既可以穿气路软管、低压信号线，做设备内部的走线走管通道，也能攻丝做端盖的安装位，四个角的槽位是标准的欧标槽型，槽边做了圆弧过渡，既避免组装的时候划手，也能让T型螺母的卡接更顺滑，不会出现卡滞或者滑牙的情况。型材的壁厚控制在轻型承载的合理区间，单米承重满足常规小型设备的静态载荷要求，做1米以内跨度的横梁，中间放个几十公斤的工装夹具或者检测元件，挠度完全在可控范围内，不会出现明显下弯的情况。

实际应用场景里，这款型材除了做设备主框架，还能用来做设备的安全防护栏立柱，搭配透明亚克力板或者钣金护板，直接把螺栓头藏在槽道里，外表面没有突出的紧固件，既美观也不会勾挂操作人员的工作服；在小型自动化检测设备里，这款型材常用来做相机、传感器的安装支架，因为槽道是通长的，传感器的位置可以沿着型材长度方向任意调整，不需要重新打孔，调试的时候拧松螺母就能滑动调整位置，锁紧之后固定强度足够，不会因为设备运行的轻微震动出现移位。还有一些电子厂的流水线边台，用这款型材做台架的支撑腿，搭配调节脚杯，地面不平整的时候拧脚杯就能调平，比焊接的方管腿方便太多，而且铝合金表面做了阳极氧化处理，车间里的切削液、轻微油污溅上去，拿抹布一擦就干净，不会像碳钢方管那样用久了掉漆生锈，掉的锈渣污染车间的无尘环境。

设计这款型材的三维模型的时候，重点还原了截面的所有细节，包括槽道的倒角、中腔加强筋的圆角、中心孔的同轴度，还有型材端面的垂直度，因为实际做装配仿真的时候，如果槽道尺寸画得不准，模拟螺栓装配的时候就会出现干涉，导致仿真结果和实际组装情况不符；另外建模的时候把型材的长度参数做了可配置化，工程师选型的时候可以直接根据自己需要的长度改参数，不用重新画截面拉伸，能省不少建模的时间。还要注意的是，这款型材的安装端如果要装连接板或者脚轮，对应的端面上的安装孔位要和中心孔、加强筋的位置错开，不能打在筋位上，不然钻孔的时候容易把钻头别断，也会导致连接螺丝锁不紧，这些细节在建模的时候都做了对应的避让提示，结构工程师出工程图的时候可以直接参考，不用再反复核对截面的筋位分布。

很多刚入行的工程师选铝型材的时候容易犯的错，就是不管承载大小都选大规格的型材，导致成本浪费，这款30x30的型材在轻型承载场景下完全能替代40系列的型材，整体重量轻了近三分之一，材料成本也低不少，而且配套的端盖、螺栓、连接件都是标准件，采购周期短，不会因为选了冷门规格的型材导致配件买不到耽误项目进度。在做一些移动式的小型工具架的时候，用这款型材做框架，整体重量轻，装上万向脚轮之后推起来很轻便，工人移动工具架的时候不会太费力，而且型材的连接强度足够，放满手动工具、小型量具也不会出现框架变形的情况。另外在一些实验室的试验台架搭建里，这款型材因为没有尖锐的棱角，表面氧化层耐腐蚀，也常被用来做试验设备的支撑架，搭配绝缘隔板就能满足弱电试验的安全要求，不会出现导电的安全隐患。
