2020款欧标工业2020铝合金型材

这款2020规格的铝合金型材，是轻型工业框架搭建场景里应用极广的基础构件，日常在桌面级小型设备机架、实验室测试工装支架、电子产线小型工位操作台、3D打印机主体框架、小型自动化检测设备的支撑结构里都能见到它的身影。不同于重型大截面铝型材，20截面的这款型材主打轻量化搭建需求，单米重量控制在较低区间，单人即可完成裁切、组装全流程，不需要重型吊装辅助，非常适合小空间内的快速搭建设计。

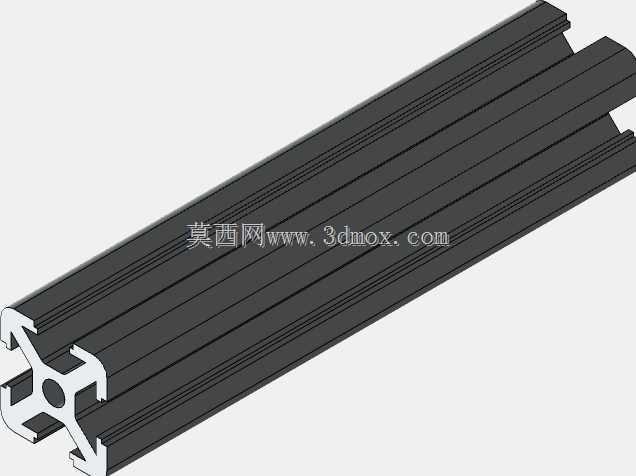

从截面设计来看，这款型材采用欧标槽口设计，槽宽适配标准M5T型螺母、滑块螺母，四个方向均预留通长安装槽，不需要额外在型材本体上打孔攻丝，组装时只需要将预置螺母滑入槽道对应位置，配合角码、螺栓即可完成垂直、平行等多方向连接，后期调整框架尺寸、拓展安装附件时，只需要松开对应螺栓即可滑动调整位置，拆装复用率远高于焊接式钢结构框架。截面中心预留的通孔可用于走气路、电路管线，将设备的线缆、气管隐藏在型材内部，避免管线外露造成的剐蹭、积尘问题，也能让整体框架外观更整洁。型材的壁厚经过合理优化，在满足常规静态支撑强度的前提下尽可能控制材料用量，日常承载10kg以内的静态负载不会出现明显形变，完全适配轻型设备的支撑需求。

在实际选型应用时，首先要明确安装边界尺寸：这款型材的外轮廓截面为20mm×20mm，四个槽口的中心距与型材边缘的距离符合欧标铝型材通用公差，搭配同系列的2020角码、端盖、脚轮、连接板等标准附件时可以直接互换，不需要额外做适配加工。如果是搭建水平长度超过800mm的横梁结构，需要根据实际负载计算扰度，必要时增加中间支撑立柱，避免长期负载下出现型材下弯变形。裁切加工时推荐使用专用铝型材切割机，保证切口端面的平整度，这样在拼接长段型材时端面可以紧密贴合，不会出现拼接缝隙导致框架整体晃动。

设计选型阶段还要注意安装场景的环境要求，这款型材表面做了阳极氧化处理，常规车间环境下具备基础的防锈抗氧化能力，但如果是长期在高湿度、强腐蚀的环境下使用，需要额外做表面封孔处理或者选择不锈钢材质替代。槽道内部的尺寸经过精准控制，配套的T型螺母滑入后不会出现旷量，锁紧螺栓后连接点的强度足够应对常规的设备振动，不会因为设备运行的轻微震动导致连接松动。日常组装时，建议在滑动螺母前先清理槽道内的铝屑、杂物，避免螺母卡滞影响组装效率，连接角码的螺栓锁紧扭矩控制在合理区间，不要过度锁紧导致型材槽口变形，影响后续的拆装调整。

不同于定制的机加工支撑件，这款标准铝型材属于通用工业构件，不需要开模定制，设计时只需要根据框架的整体尺寸裁切对应长度的型材即可，能大幅缩短非标设备的设计加工周期，也能降低后续的维护成本，当框架局部出现损坏时，只需要更换对应长度的单根型材即可，不需要整体报废重做。在做三维建模时，这款型材的模型已经预留了所有槽道、中心孔的细节特征，组装时可以直接调用标准紧固件模型完成虚拟装配，提前验证各连接点的干涉情况，避免实际组装时出现配件不匹配、安装空间不足的问题，能有效减少现场组装的返工率。
