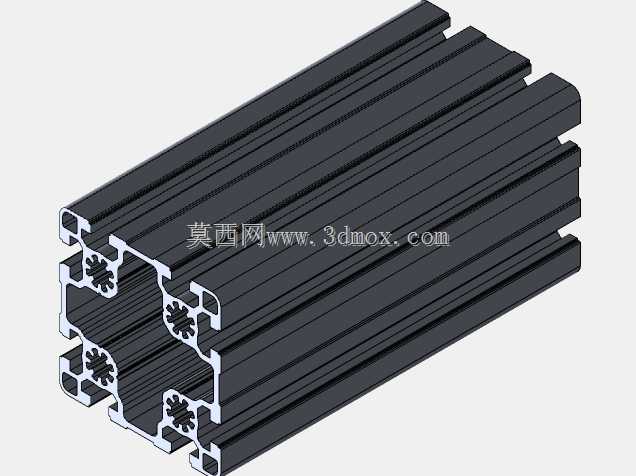

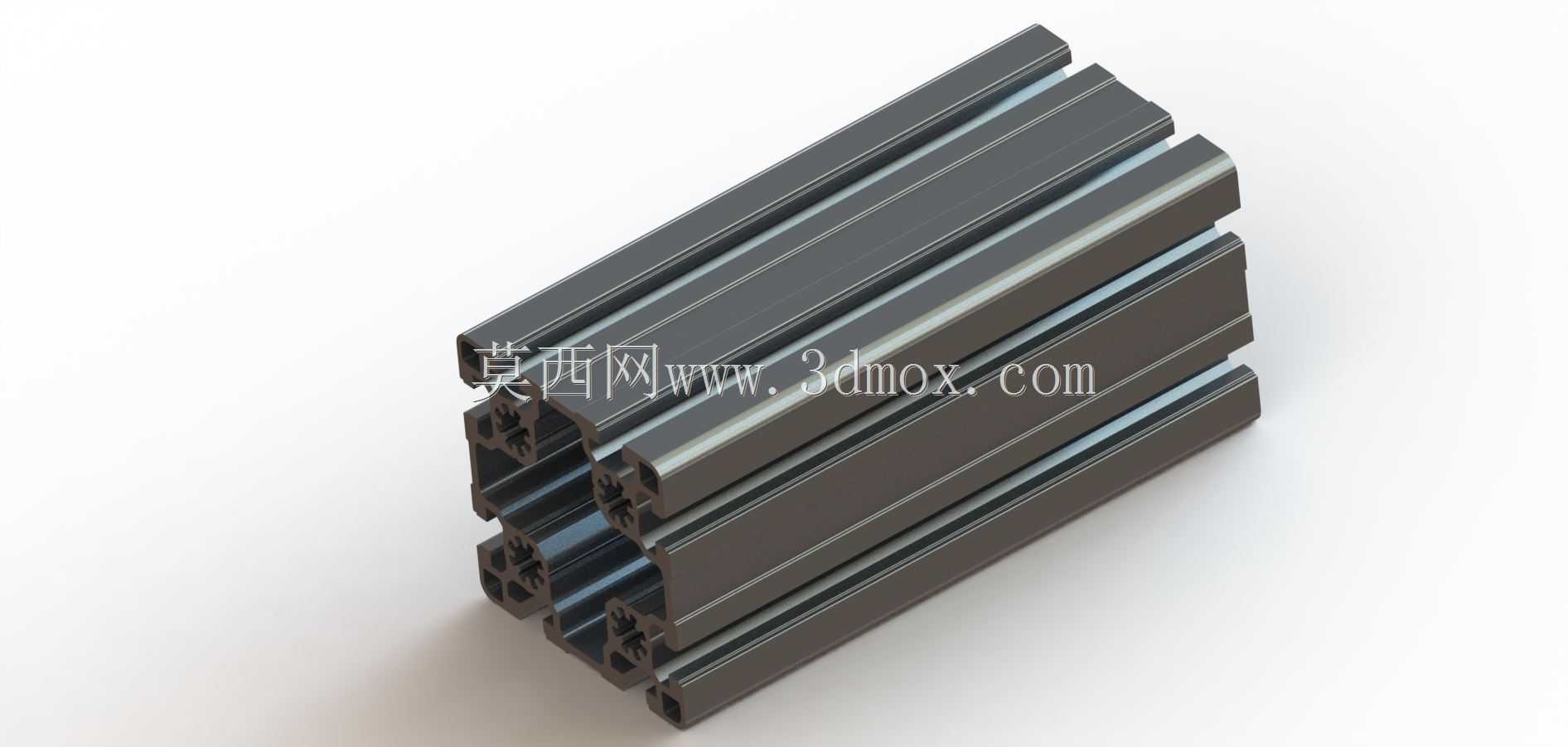

博世力士乐90X90规格10mm壁厚工业铝型材

在非标自动化设备搭建、重型工业工作站框架组装、大型输送线支撑结构设计的场景里，大截面重型铝型材的选型直接决定整套结构的刚性、抗形变能力与长期运行稳定性，这款90×90截面、10mm壁厚的博世力士乐标准铝型材，正是面向高负载结构需求开发的框架类基础构件。不同于常规小截面铝型材仅适用于轻型防护栏、小型工作台的承载特性，该型材的截面尺寸与壁厚设计，能够满足单米承载数百公斤的静负载需求，在跨度1.2米的简支安装场景下，其形变量可控制在设备安装允许的公差范围内，不会因为长期负载出现型材弯折、连接位错位的问题。从截面结构设计来看，这款型材沿用了博世力士乐铝型材的通用槽口标准，槽道尺寸适配主流的工业铝型材紧固件，包括T型螺栓、法兰螺母、角槽连接件、内置连接件等常用配件，不需要额外定制特殊连接件，就能完成型材之间的垂直、平行、角度拼接，大幅降低现场组装的加工成本与装配难度。型材的四个主承载面均设计有平行的加强筋结构，筋位分布经过力学优化，在控制型材整体重量的前提下，最大化提升截面的惯性矩，相比同截面实心钢材减重超过60%，同时保留足够的抗扭、抗弯性能，适合需要移动框架或者对设备整体重量有控制要求的应用场景。在实际设备搭建过程中，这款型材的安装边界需要结合具体的负载工况核算：当用作设备主支撑立柱时，单根型材的垂直承载安全系数建议取3以上，配合端面的脚杯或者脚轮安装板，可实现整台设备的水平调节与移动功能；当用作横梁结构时，需要根据两端的固定方式核算允许的最大跨度，若在型材槽道内安装直线导轨、输送辊道等运动部件，需要额外校核运动过程中的动负载冲击，避免型材共振影响运动部件的运行精度。型材表面经过阳极氧化处理，氧化膜厚度符合工业使用标准，具备良好的耐磨、耐腐蚀性能，在普通车间环境下长期使用不会出现表面锈蚀、氧化层脱落的问题，不需要额外做表面喷涂处理，组装完成后即可直接投入使用。在设计配套的连接结构时，需要注意型材端面的中心孔位与槽道的位置关系，当需要在型材内部穿设线缆、气路管路时，可利用型材中间的空腔作为走线路径，配合专用的线槽盖板，实现设备管线的内置排布，让整体框架外观更整洁，同时避免管线外露被剐蹭损坏的风险。对于需要在型材上安装钣金护板、亚克力防护门的场景，可直接利用型材侧面的槽道安装密封胶条与嵌条，不需要额外在型材上打孔攻丝，减少二次加工的工序，缩短设备组装的周期。在多根型材拼接成大型框架的场景下，需要注意拼接位的公差累积，每一段型材的切割端面需要保证与长度方向垂直，端面平面度控制在0.1mm以内，避免拼接后出现框架整体扭曲、安装面不平的问题；连接紧固件的拧紧力矩需要符合对应规格螺栓的扭矩要求，既要保证连接足够紧固，不会因为设备运行震动出现螺栓松动，也要避免拧紧力矩过大导致型材槽道变形，影响后续配件的安装。这款重型铝型材还适用于大型设备的安全防护围栏、机器人工作站的外围框架、重型物料的存放货架等场景，在这些场景下，型材的大截面特性能够提供足够的抗冲击能力，即使受到意外的物料撞击、人员倚靠，也不会出现框架变形垮塌的问题，保障生产现场的使用安全。不同于焊接钢结构框架需要做除锈、喷漆、焊接变形校正等多道工序，采用这款铝型材搭建的结构全部采用装配式连接，不需要焊接作业，现场组装不需要专业的焊接设备，后期如果需要调整框架结构、拓展功能模块，只需要拆卸对应位置的紧固件即可重新组装，材料的重复利用率远高于钢结构框架，长期使用的综合成本更低。在进行三维建模选型时，可直接调用该型材的标准模型，在装配环境中提前模拟所有连接位的安装空间，核对紧固件、连接板、配套配件的安装位置是否存在干涉，提前排查设计问题，减少现场安装时的返工概率。
