机加工夹持用精密台钳结构设计

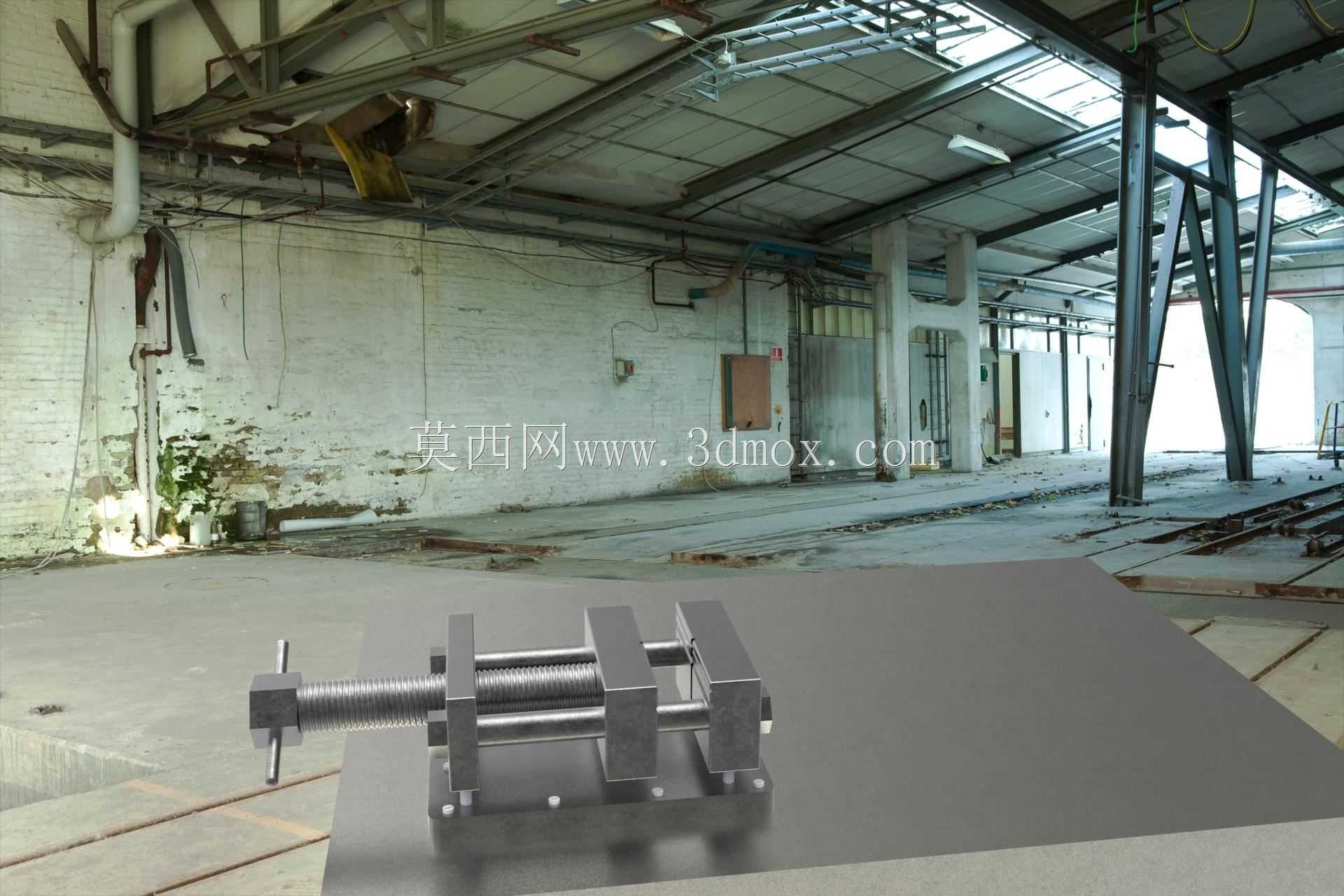

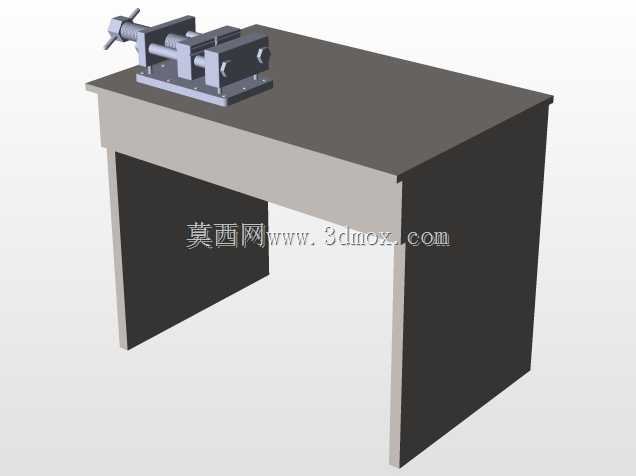

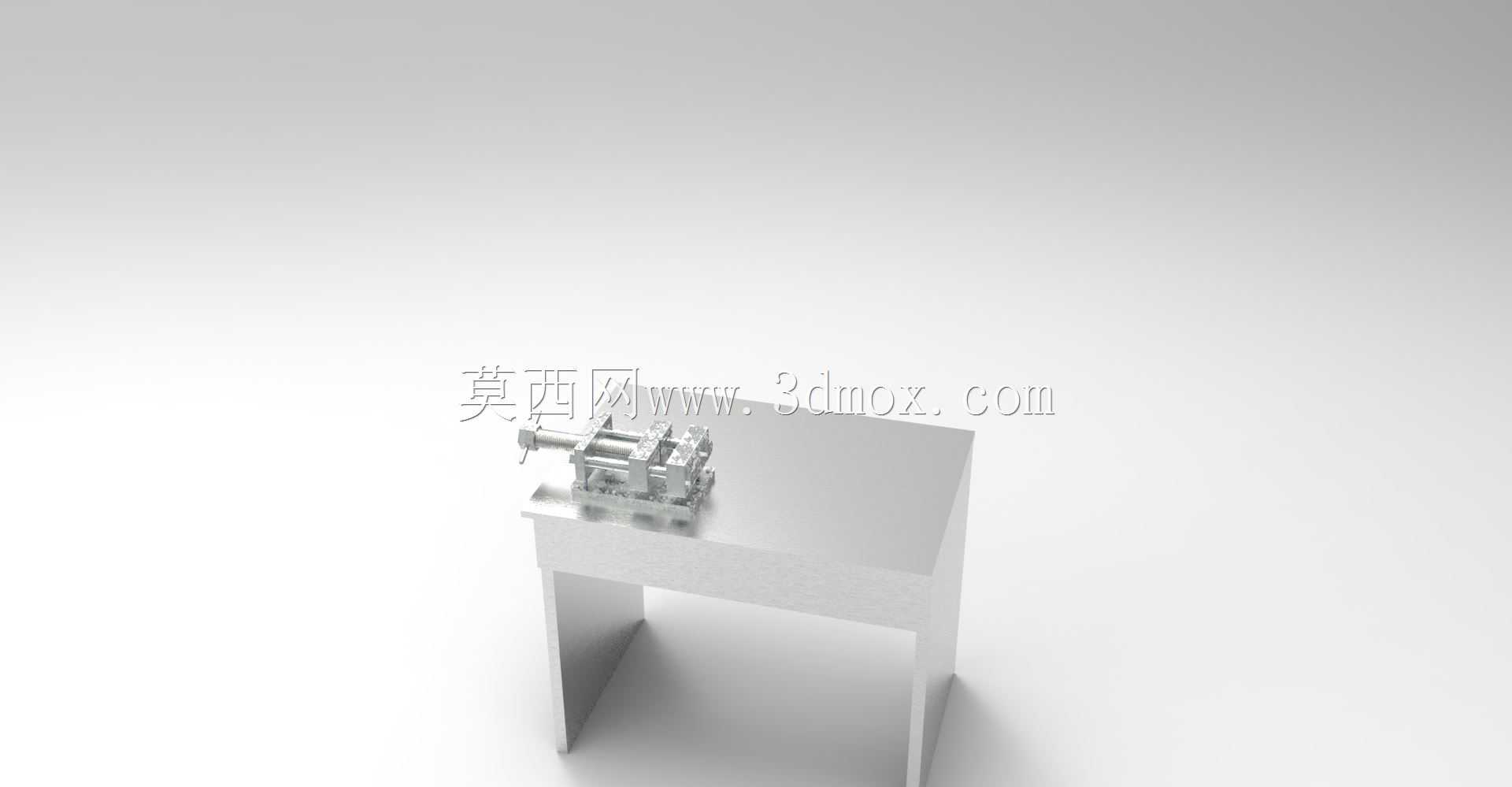

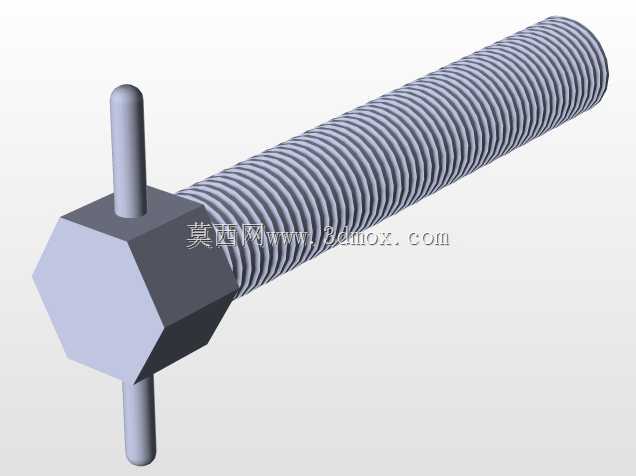

在常规机加工、钳工修配、小型零件装配的作业场景里，台钳是工位上不可或缺的基础夹持部件，不管是台式钻床的进给定位、小型铣床的工件找正，还是手工锉修、零件攻丝、小部件组装的固定需求，都需要依靠台钳提供稳定的夹持力，避免工件在受力过程中出现位移、窜动，影响加工精度或者造成操作安全隐患。这款台钳的整体结构采用经典的丝杠传动夹持方案，固定钳身与活动钳身通过梯形丝杠实现相对位移，梯形螺纹的传动特性自带一定的自锁能力，在夹持工件后不会因为加工过程中的振动出现钳口松脱的问题，相比普通三角螺纹的传动结构，梯形丝杠的承载能力更强，耐磨损性能更好，适合长期在车间工位上高频次使用。钳口部分设计有可更换的齿面钳口板，通过内六角螺钉固定在钳身的安装槽内，当钳口齿形磨损导致夹持力下降时，不需要更换整个台钳，只需要拆卸更换钳口板即可恢复夹持性能，日常维护成本更低；齿面的纹理设计兼顾了摩擦力与工件表面保护，夹持毛坯件时可以依靠齿形嵌入工件表层提供足够的防滑力，夹持精加工表面工件时，也可以在钳口处加装铜质或者铝质软钳口垫，避免夹伤工件的已加工表面。从安装边界来看，台钳的底座设计有贯通的安装螺栓孔，可以通过T型螺栓或者普通六角螺栓固定在钳工工作台、机床工作台的台面上，底座的整体平面度经过精加工处理，安装后可以保证钳身与工作台面的平行度，减少工件找正的辅助时间；钳身的导轨部分采用一体式铸造的矩形导轨结构，活动钳身沿着固定钳身的导轨做直线运动，导轨配合间隙经过合理设计，既不会因为间隙过大导致活动钳身出现翘头、偏摆，影响夹持精度，也不会因为间隙过小导致滑动卡滞，在丝杠带动活动钳身进给时运动顺畅，没有卡顿感。在功能设计上，这款台钳的夹持行程覆盖了常规小型零件的夹持尺寸范围，丝杠端部设计有穿杆式的转动手柄，不需要额外配套扳手，直接穿入丝杠端部的孔内就可以转动丝杠实现钳口的开合，手柄的长度经过力矩匹配，操作人员用正常手部力量转动手柄时，就可以提供足够的夹持力，不会因为力矩过大导致丝杠过载变形，也不会因为力矩过小导致夹持力不足。在实际使用场景中，这类台钳除了固定在固定工位的工作台上，也可以搭配回转底座使用，实现钳身360度的水平回转，方便调整工件的加工角度，不需要反复松脱安装螺栓重新装夹工件，在多面加工、多角度修配的作业中可以大幅提升作业效率。从结构设计的细节来看，固定钳身和活动钳身的主体采用铸铁材质铸造后经时效处理，消除内部铸造应力，长期使用不会出现变形，保证钳口的平行度、垂直度精度稳定；丝杠部分采用中碳钢材质经调质处理，表面硬度适中，既具备足够的抗扭强度，也有较好的耐磨性能，与钳身内部的螺母配合时传动平稳，长期使用磨损量小。在装配逻辑上，丝杠穿过活动钳身的安装孔后，端部通过限位结构与活动钳身连接，转动丝杠时，丝杠在固定钳身的螺母内做螺旋进给，带动活动钳身沿导轨做直线往复运动，实现钳口的开合动作，整个传动链没有多余的复杂结构，故障率极低，即使在车间多粉尘、多切削液的作业环境下，也只需要定期清理导轨缝隙内的切屑、定期在丝杠和导轨配合面加注润滑油，就可以保证长期顺畅使用。针对不同的作业需求，这款台钳的钳身高度设计经过人体工程学匹配，安装在标准高度的钳工工作台上时，钳口的高度刚好适合操作人员坐姿或者站姿进行加工作业，不需要过度弯腰或者抬臂，降低长时间作业的疲劳感；底座的安装孔间距符合通用工作台的T型槽间距标准，可以直接适配市面上多数标准钳工台、钻床、小型铣床的工作台安装尺寸，不需要额外加工转接板就可以完成固定安装。在夹持精度方面，当钳口完全闭合时，两个钳口板的贴合面间隙均匀，平行度误差控制在较小范围内，夹持矩形工件时可以保证工件的基准面与钳身导轨的平行度，减少装夹后的找正工作量，对于需要保证平行度、垂直度要求的加工工序，这种精度表现可以满足常规金加工的公差要求。
