带立柱安装结构的台用夹紧虎钳结构设计

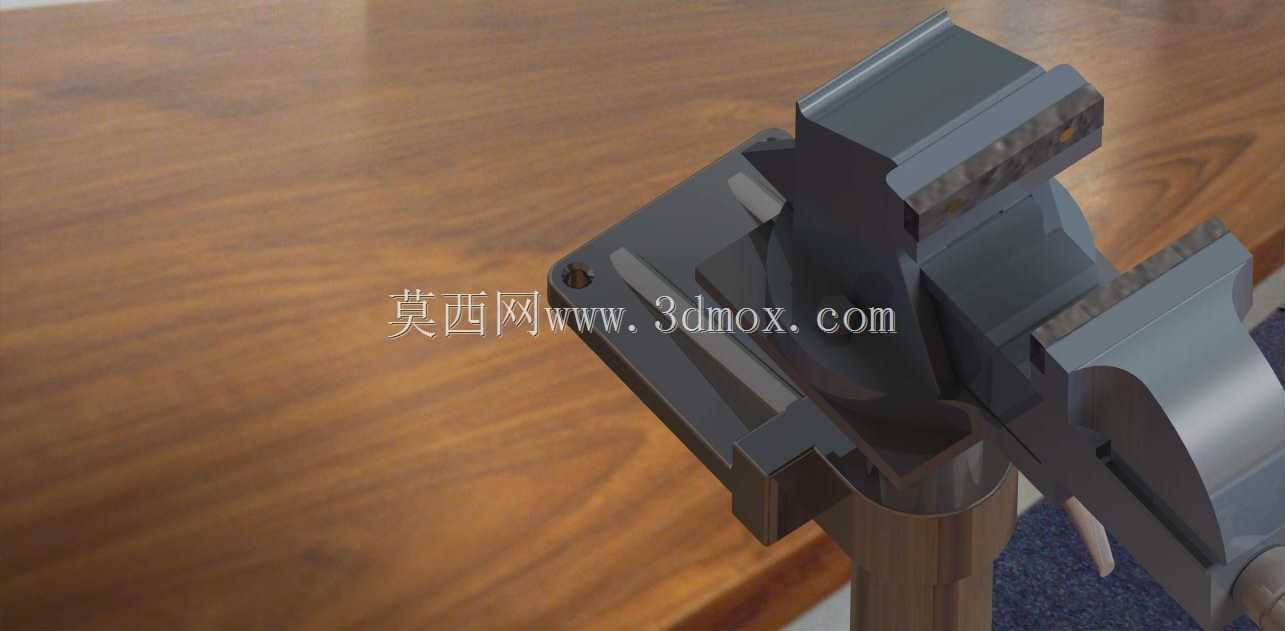

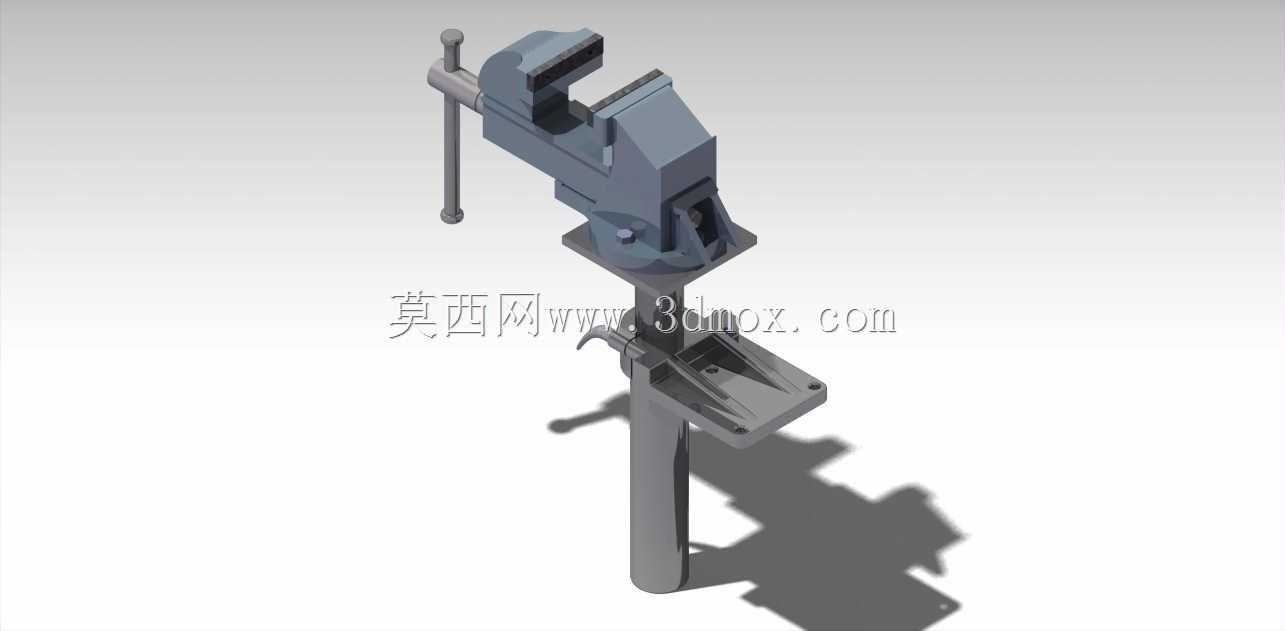

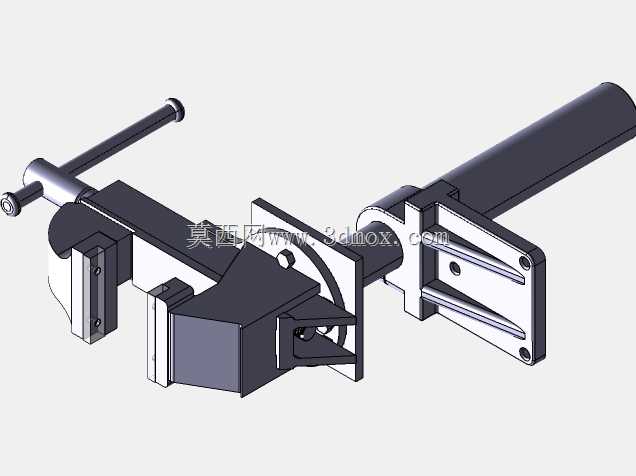

　　在钳工实训、小型零件机加工、装配维修工位上，这类带立柱延伸安装结构的虎钳是工位上最常用的夹持类工装，和常规直接锁在工作台面的台虎钳不同，这款虎钳通过加长立柱实现了安装高度的灵活调整，适配不同操作高度的作业需求，不管是站着进行零件锉修、钻孔定位，还是坐着完成小型组件的装配调试，都能通过调整立柱伸出长度匹配操作人员的手肘高度，减少长时间作业的肢体疲劳。从功能结构来看，钳体部分保留了传统台虎钳的丝杠进给结构，转动侧边的长手柄就能带动活动钳身沿固定导轨平移，实现钳口的开合动作，钳口位置预留了可更换的齿面钳口板安装位，磨损后可以单独拆换钳口板，不需要整体更换钳体，降低长期使用的维护成本；钳身和立柱连接的位置设置了可旋转锁紧结构，

　　松开锁紧手柄后钳身可以绕立柱轴线360度旋转，调整到需要的作业角度后再锁紧固定，方便对零件不同方位的加工面进行操作，不需要反复拆装零件调整装夹方向。设计过程中，首先要考虑的是夹持刚性，钳身的主体结构采用一体式铸铁构型的设计思路，固定钳身和活动钳身的配合导轨采用燕尾槽结构，配合间隙可以通过侧边的调节螺钉调整，避免夹持重载荷零件时出现钳身晃动、点头的问题；丝杠部分采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的传动强度更高，耐磨性能更好，长期反复开合使用也不容易出现螺纹滑牙的问题，丝杠端部和活动钳身的连接位置设置了推力轴承，减少转动手柄时的摩擦阻力，大夹持力操作时也能轻松转动手柄。安装边界方面，底部的安装座采用了带多个螺栓孔的平板结构，

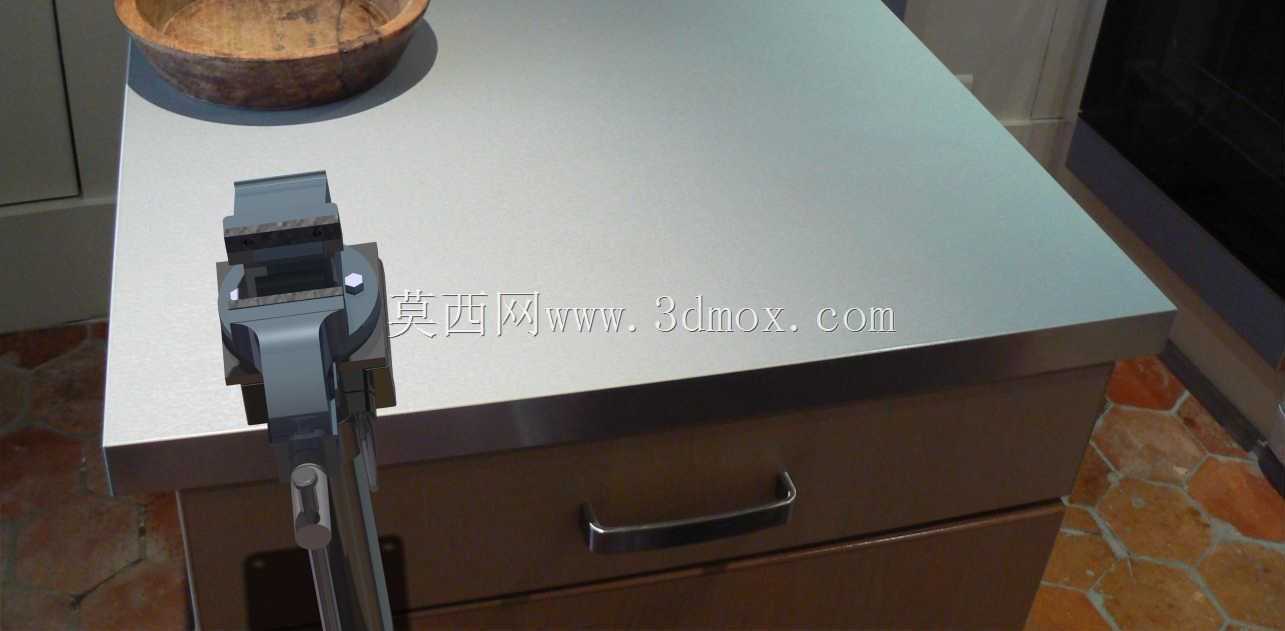

　　可以通过T型螺栓或者膨胀螺栓固定在工作台面、落地支架上，立柱的直径和钳身的回转半径做了匹配设计，当钳身旋转到任意角度时，钳口的最大伸出范围不会超出安装座的支撑边界，避免装夹偏重零件时出现整体倾翻的风险；钳口的最大开合距离按照常规小型零件加工的需求设定，能够覆盖绝大多数五金零件、小型机加工件、装配组件的夹持需求，钳口的夹持面做了交叉滚花处理，增加和零件接触面的摩擦力，夹持光滑表面零件时不容易出现打滑移位。实际应用场景里，这类虎钳除了常规的钳工工位使用，还可以配套小型钻床、砂轮机、手持打磨工具使用，作为临时的零件夹持工装，在设备维修车间、五金加工小作坊、职业院校的实训工位上都有广泛的使用场景，设计时还考虑了排屑的问题，

　　钳身导轨的位置预留了排屑缺口，加工产生的金属切屑不会堆积在导轨缝隙里，日常清理只需要用毛刷扫过就能把切屑清理出去，避免切屑卡滞导致活动钳身移动不畅。立柱部分的锁紧结构采用抱箍式锁紧设计，抱紧力足够大，夹持重型零件进行敲击作业时，钳身也不会沿着立柱下滑移位，抱箍的锁紧手柄采用偏心凸轮结构，不需要额外使用扳手，徒手就能完成锁紧和松开操作，调整高度的时候非常方便。钳身的整体外形做了圆弧过渡处理，没有尖锐的外凸棱角，避免作业过程中磕碰划伤操作人员，手柄的端部做了防滑滚花，手上沾有切削液或者油污的时候也能牢靠抓握手柄，不会出现打滑脱手的问题。
