机加工精密螺杆式台虎钳结构设计

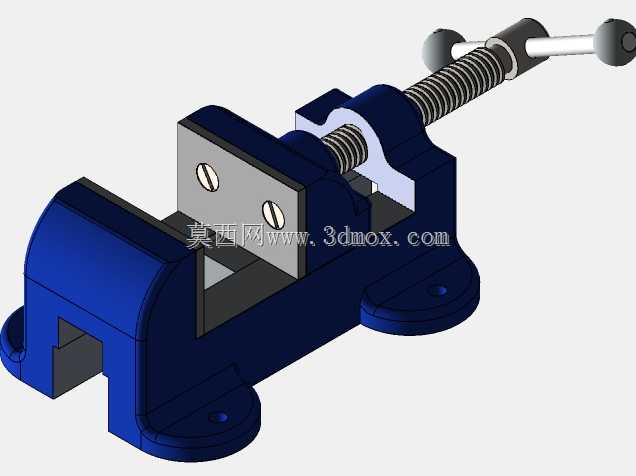

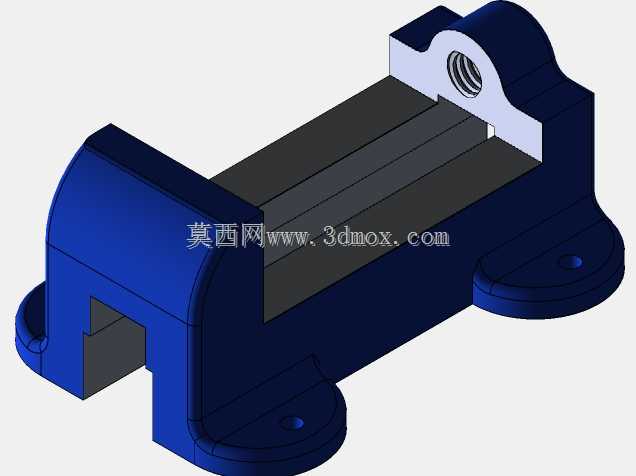

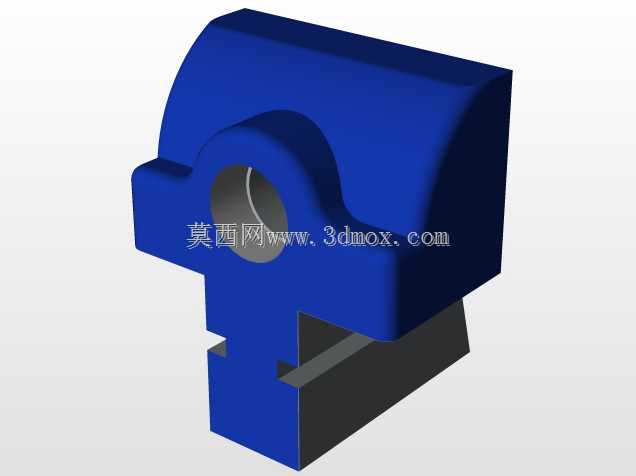

　　在常规金工实训、小型零件机加工、装配维修工位上，这类螺杆驱动的台虎钳是工位标配工装，多数钳工台、钻床工作台、轻型铣床工作台的台面上都会预留对应安装孔位，用来装夹待加工工件，避免加工过程中工件位移导致尺寸超差、加工报废甚至安全隐患。从结构设计逻辑来看，这款台钳采用固定钳身与活动钳身配合的经典结构，固定钳身通过底部两个带安装孔的凸耳实现与工作台面的刚性连接，安装孔位的间距经过适配常规钳工台T型槽间距设计，既可以用T型螺栓直接穿装固定，也能配合压板实现快速装拆，不会在台面上留下多余的安装痕迹。活动钳身的滑动导轨集成在固定钳身的内腔中，配合间隙经过合理设计，既保证滑动过程无卡滞，又能避免夹紧工件时出现钳口上翘的问题，

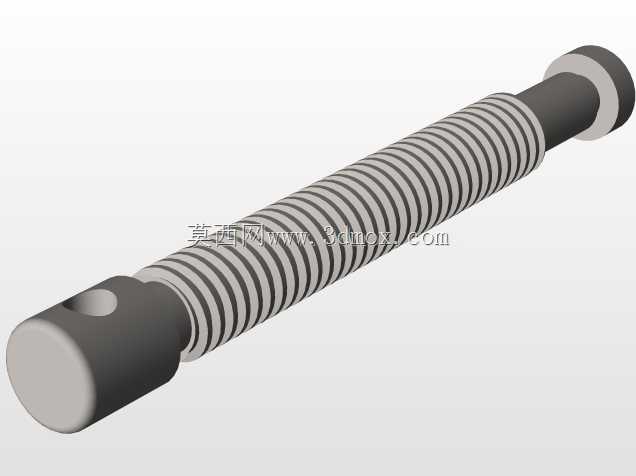

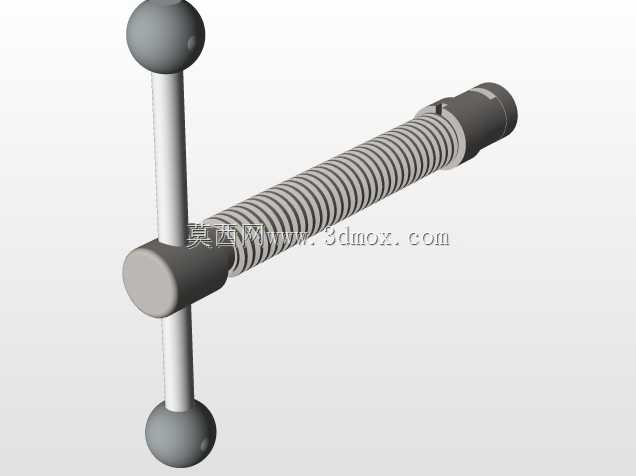

　　保证钳口夹持面的平行度误差控制在钳工装配要求范围内。钳口部分采用可拆卸式淬硬钳口板，通过沉头螺钉固定在钳身的夹持面上，钳口板表面加工有交叉网纹，用来增加夹持摩擦力，即便是表面光滑的金属坯料，在合理夹紧力下也不会出现打滑移位；当钳口板磨损后，只需要拧下沉头螺钉即可快速更换，不需要整体更换钳身，大幅降低工装维护成本。驱动部分采用梯形螺纹螺杆结构，螺杆一端通过限位结构与活动钳身连接，转动螺杆时即可带动活动钳身沿导轨方向做直线往复运动，实现钳口的开合与夹紧动作；螺杆末端加装了带防滑握柄的操作杆，操作杆两端的球形握头符合人体工学设计，操作人员单手即可施加足够的拧紧力矩，不需要额外加接延长杆就能满足常规小型工件的夹紧力需求，

　　梯形螺纹本身具备自锁特性，夹紧工件后不会因为加工过程中的振动出现松脱，保证装夹可靠性。从实际使用场景来看，这款台钳的夹持行程适配常规小型零件的加工需求，既可以加持方形、矩形的金属坯料进行锉削、锯削、划线等钳工操作，也可以配合V型块加持轴类零件进行钻孔、铰孔、攻丝等加工，甚至在小型设备维修时，可以用来夹持拆卸过盈配合的小型零部件，适用场景覆盖了常规金工工位80%以上的工件装夹需求。设计过程中，钳身整体采用铸铁材质的结构设计思路，保证整体刚性的同时具备一定的减震性能，能够吸收钻削、锉削过程中产生的振动，避免振动传导到工作台影响其他工位作业；钳身的轮廓边角都做了倒角处理，避免操作人员在工位移动过程中被尖锐边角磕碰划伤，

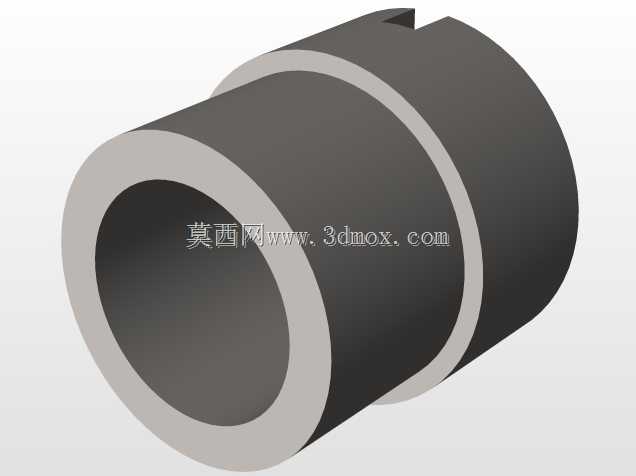

　　符合工装设计的安全要求。安装边界方面，底部安装凸耳的高度经过优化，装夹后钳口工作面距离工作台面的高度符合钳工操作的人体工学高度，操作人员站立作业时手臂自然弯曲即可接触到工件，长时间作业不会出现过度疲劳；整体外形尺寸适配常规小型钳工台的安装空间，不会占用过多台面面积，台面上剩余空间可以放置锉刀、锯弓、划线盘等常用钳工工具，优化工位的空间利用率。在结构细节上，螺杆与固定钳身的配合部位加装了耐磨衬套，长期使用磨损后只需要更换衬套即可恢复螺杆的配合精度，延长整个台钳的使用寿命；活动钳身与导轨的配合面预留了润滑脂加注空间，定期加注润滑脂即可保证滑动顺畅，避免铁屑进入配合面导致的滑动卡滞、导轨磨损问题。日常使用时，只需要在每次作业后清理钳身表面的铁屑、切削液残留，定期在螺杆、导轨配合面加注润滑油，即可长期保持装夹精度，不需要复杂的维护流程，非常适合生产车间、实训教室、维修站点等场景长期高频使用。
