卧式管壳式换热设备结构设计

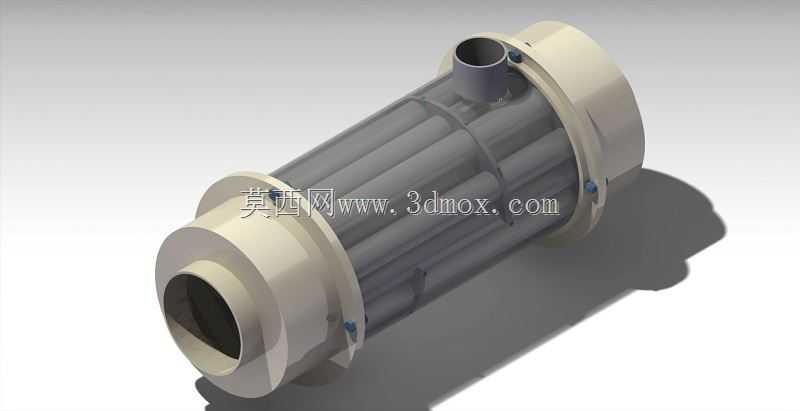

　　在化工、暖通、能源动力类项目的管路系统搭建中，这类卧式管壳结构的换热设备是冷热介质热量传递的核心部件，日常工况下承担着两种不同温度流体之间的热量传导任务，既可以用来给高温工艺介质降温，也能为低温待加热介质预热，适配常压到中压的多数流体换热场景，在循环水冷却、工艺介质恒温、余热回收环节都有大量应用。从结构设计逻辑来看，这款设备采用卧式筒体布局，主体换热段为透明可视化的筒体结构，实际生产中多替换为碳钢或者不锈钢无缝钢管材质，内部排布多根平行换热管束，两种换热介质分别走管程和壳程，通过管壁完成热量交换，管束两端通过管板固定，保证两侧介质不会发生串漏。筒体两端采用法兰式连接结构，法兰端面上预留了螺栓安装孔位，

　　安装时通过标准螺栓紧固件将端盖与筒体锁紧，法兰密封面可根据介质腐蚀特性、工作压力等级选择垫片类型，中低压工况下常用橡胶石棉垫或者金属缠绕垫实现密封，避免介质泄漏。筒体侧面设置了垂直向上的壳程介质接管，接管与筒体采用焊接连接，接管口径匹配对应管路的通径要求，安装时可直接与外部工艺管路对接，两端的大口径法兰接口分别为管程介质的进出口，可根据管路走向选择上进下出或者反向接管的布置方式，适配不同车间的管路排布需求。设计过程中需要重点考虑管束的排布间距，既要保证足够的换热面积提升换热效率，也要预留足够的壳程介质流通空间，降低介质流动阻力，减少输送过程中的动力损耗；法兰端的螺栓孔位采用均布设计，保证锁紧时密封面受力均匀，

　　避免局部压合不紧出现渗漏。设备的安装边界需要预留足够的检修空间，卧式安装时需要配套两个支撑鞍座，鞍座的固定位置要避开筒体上的接管位置，支撑高度要满足底部管路的安装操作空间，两端法兰外侧要预留至少一倍管径的管路拆装距离，方便后期检修时拆卸端盖清理管束内部的结垢。日常运行过程中，壳程的介质流速需要控制在合理区间，避免流速过快造成管束振动，也防止流速过低导致杂质沉积在壳程底部影响换热效率；管程介质如果是带有杂质的流体，还可以在入口端加装过滤装置，减少管束堵塞的概率。这类结构的换热设备相比板式换热器，承压能力更强，对介质清洁度的要求更低，适配的温度范围更广，在工况波动较大的生产场景中稳定性更好，建模过程中对管束的同轴度、

　　法兰端面的平面度都做了公差约束，保证实际加工装配时各部件可以顺利对接，不会出现安装错位的问题，接管的位置尺寸也参考了常规管路系统的安装规范，可直接套用在常规的换热站、化工管路系统的三维布局设计中，减少重复建模的工作量。
