在工业压缩机组的配套辅机系统里,这类管壳式油换热装置是保障主机长期稳定运行的核心部件之一,多数螺杆式、活塞式工艺压缩机运行过程中,润滑油会持续吸收轴承摩擦热、转子压缩热以及气缸传导的热量,若油温超出合理区间,会直接导致润滑油黏度下降、油膜承载能力不足,严重时还会引发润滑油碳化积碳、密封件加速老化、运动部件异常磨损等故障,因此这类换热装置的换热效率、流阻特性、安装适配性直接决定了压缩机组的运行可靠性。

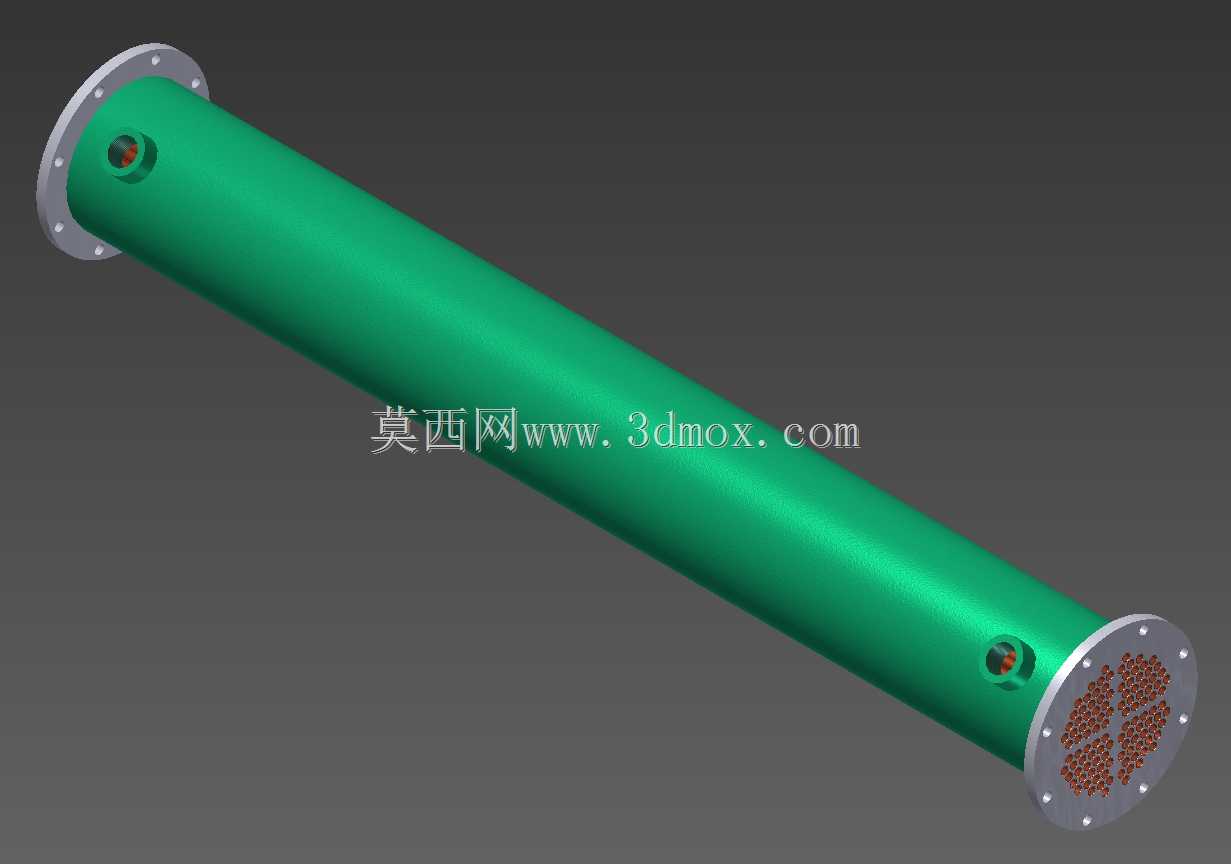

从结构设计逻辑来看,该装置采用经典的固定管壳式结构,外壳为承压圆筒结构,两端通过带螺栓孔的法兰与端盖实现密封连接,这种结构的优势在于承压能力强、加工工艺成熟,适合润滑油侧0.6-1.6MPa的常规工作压力场景。筒体侧面布置的两个径向接口为润滑油的进出接口,接口采用内螺纹连接形式,可直接对接机组的油路管路,安装时无需额外加工转接接头,能减少管路泄漏点。两端法兰端面上均匀分布的螺栓孔,可匹配不同通径的管路法兰,安装时通过调整螺栓紧固力矩即可保证端面密封性能,适配多数工业现场的安装工况。
筒体内部的换热核心采用管束式结构,从端部截面可以看到密集排布的换热管,换热管与两端管板采用胀接加焊接的复合连接工艺,既保证了管程与壳程之间的密封可靠性,避免油水互窜,又能提升换热管的抗振动能力,应对压缩机运行过程中产生的管路振动。换热管采用紫铜材质,利用铜材高导热系数的特性提升换热效率,管程走冷却介质(通常为循环冷却水或者低温乙二醇溶液),壳程走待冷却的润滑油,润滑油在壳程流动过程中,通过折流板的导向不断横向冲刷换热管外壁,破坏管壁表面的层流边界层,大幅提升换热系数,相比光管直流通路结构,带折流板的壳程设计能让换热效率提升40%以上。
在安装边界设计上,该装置整体为长圆柱形态,安装时可采用卧式抱箍支架固定在压缩机撬座的预留安装位上,安装时需保证筒体轴线水平,避免壳程内部出现气塞或者积液死角,影响换热效果。两个油路接口的位置设计在筒体同侧偏下的位置,既方便现场管路排布,又能保证停机时壳程内的残留润滑油可以完全排空,方便设备检修时的换油操作。端部的法兰端盖采用可拆卸结构,当设备运行一段时间后换热管内壁结垢或者壳程积存油泥时,可拆除端盖对换热管进行通洗,清理维护的操作门槛较低,不需要专业的工装设备即可完成日常维护。
从实际应用场景来看,这类换热装置除了配套固定式工业压缩机之外,也可适配移动式空压机、工艺气体压缩机、制冷压缩机组等设备的油冷却回路,设计时充分考虑了工业现场的安装兼容性,筒体的长度、直径以及接口位置可根据不同机组的安装空间进行适配调整,管束的数量、长度可根据换热量需求进行匹配,在保证换热性能的前提下尽可能压缩设备的外形尺寸,减少撬座的占用空间。油路接口的通径设计匹配压缩机润滑油泵的额定流量,控制壳程内的油流速度在0.8-1.2m/s的合理区间,既避免流速过高导致的流阻过大、油泵功耗增加,又防止流速过低导致油中杂质沉积在壳程底部,堵塞换热管间隙。
在密封结构设计上,法兰端面采用耐油橡胶石棉垫或者金属缠绕垫进行密封,可适应润滑油长期浸泡以及120℃以下的工作温度,不会出现密封垫溶胀、老化失效的问题。换热管与管板的连接位置经过气密性测试,可保证在1.5倍工作压力下无泄漏,避免冷却介质渗入润滑油侧引发润滑油乳化的问题。筒体外部可根据现场使用需求加装保温层,当设备在低温环境下停机时,可减少壳程内润滑油的热量散失,避免低温下润滑油黏度过高导致下次启动时油泵负载过大。
