翅片式风冷冷凝器换热结构设计

　　在商用制冷、中小型中央空调、冷链运输机组以及工业冷却循环系统中，风冷式冷凝器是决定整套系统换热效率、运行稳定性的核心部件之一，本次呈现的翅片管式冷凝器结构，是目前中小冷量制冷场景中应用占比最高的结构形式，其设计逻辑完全围绕空气侧与制冷剂侧的换热效率平衡、安装空间适配、长期运行可靠性三个核心维度展开。从实际工程应用来看，这类冷凝器常被用在5-15匹的风冷冷凝机组、柜式空调室外机、商超冷柜外置散热单元、小型工业冷水机中，承担着将压缩机排出的高温高压气态制冷剂，通过与流经翅片的空气进行热交换，冷凝为中温高压液态制冷剂的核心功能，其换热性能直接决定整套制冷系统的能效比、冷凝温度稳定性，甚至会影响压缩机的运行寿命——如果冷凝器换热面积不足、流路设计不合理，会导致冷凝压力过高，不仅会拉高整机运行功耗，还会让压缩机长期处于高负荷工况，缩短使用寿命。

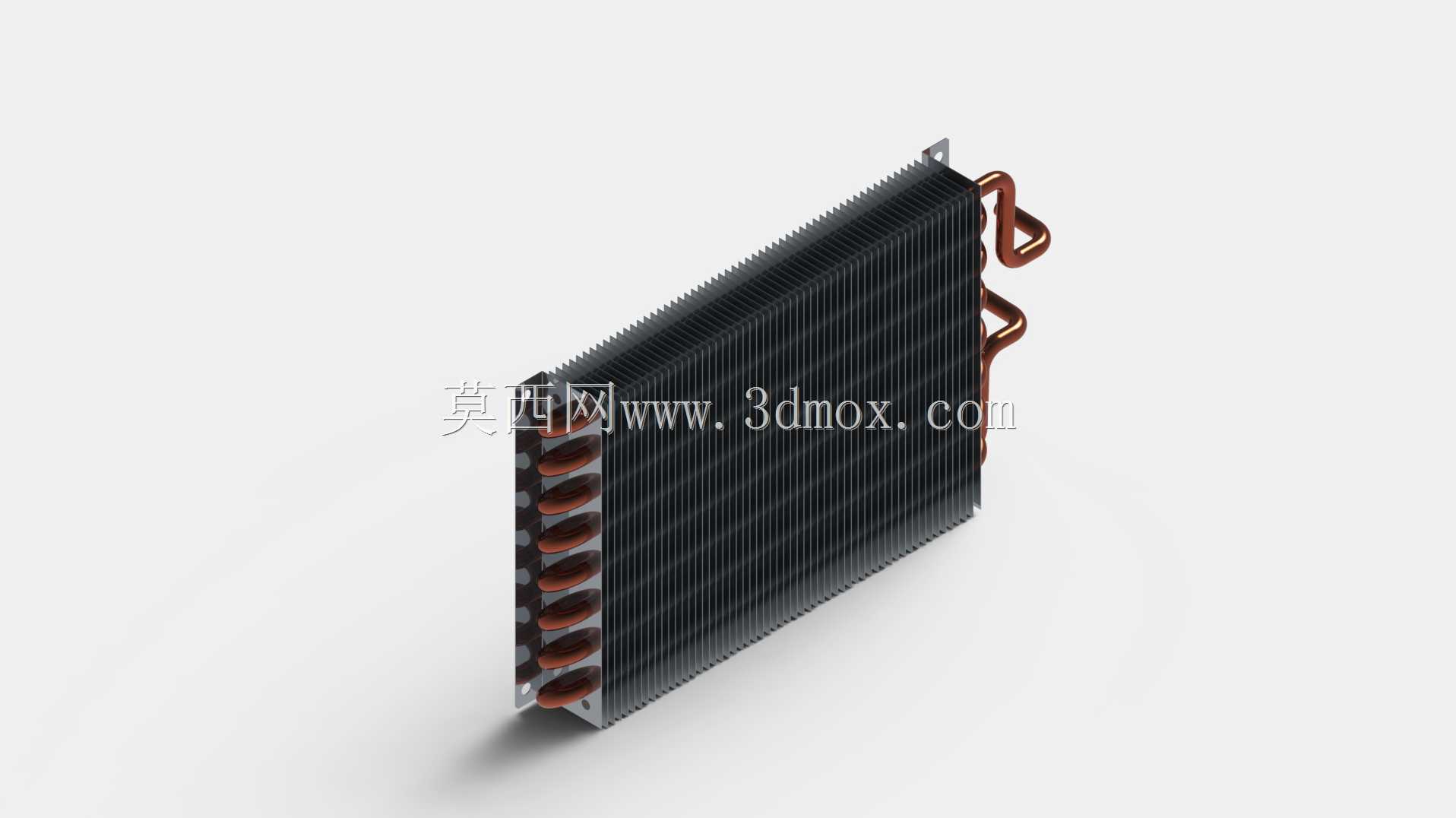

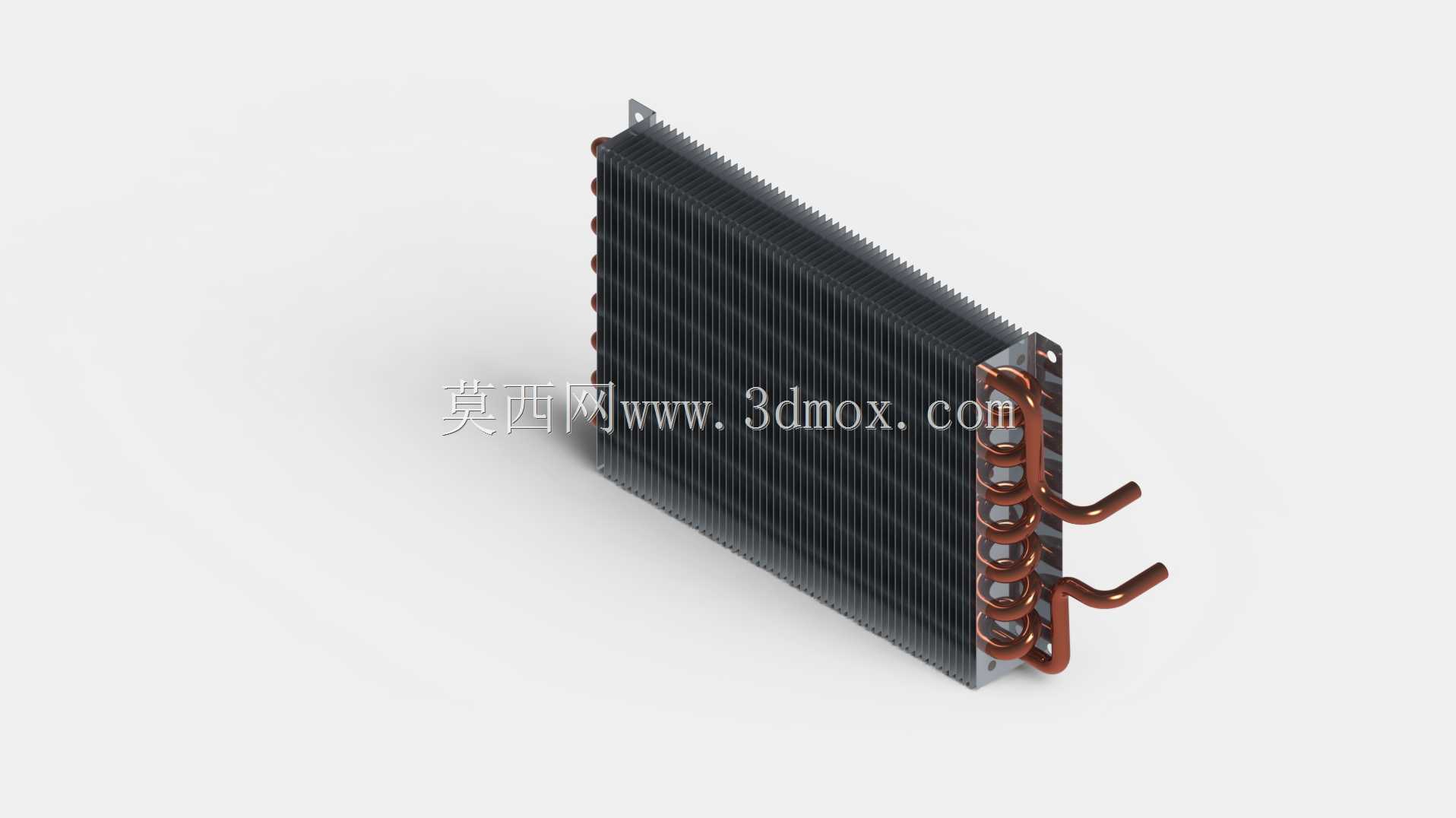

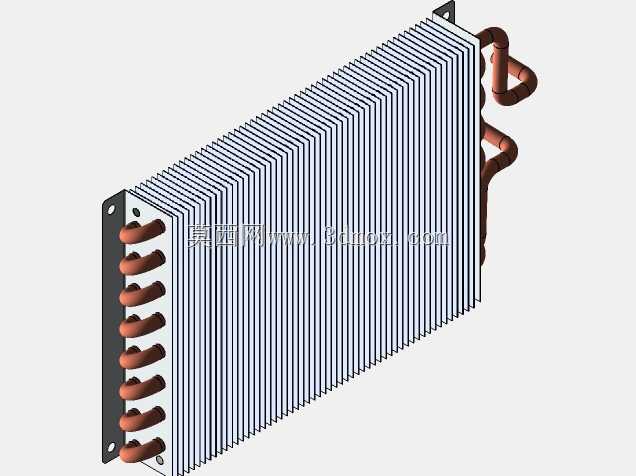

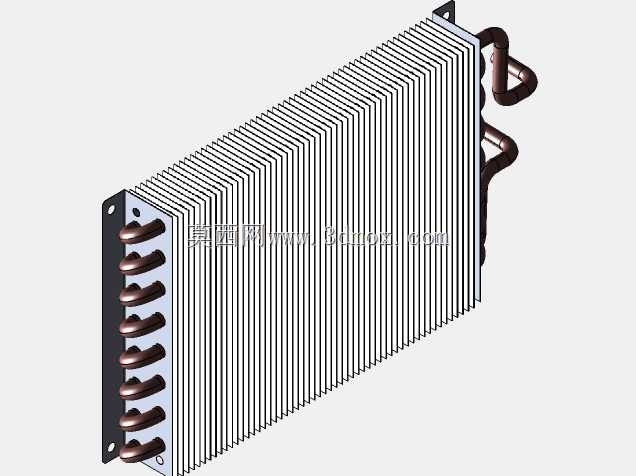

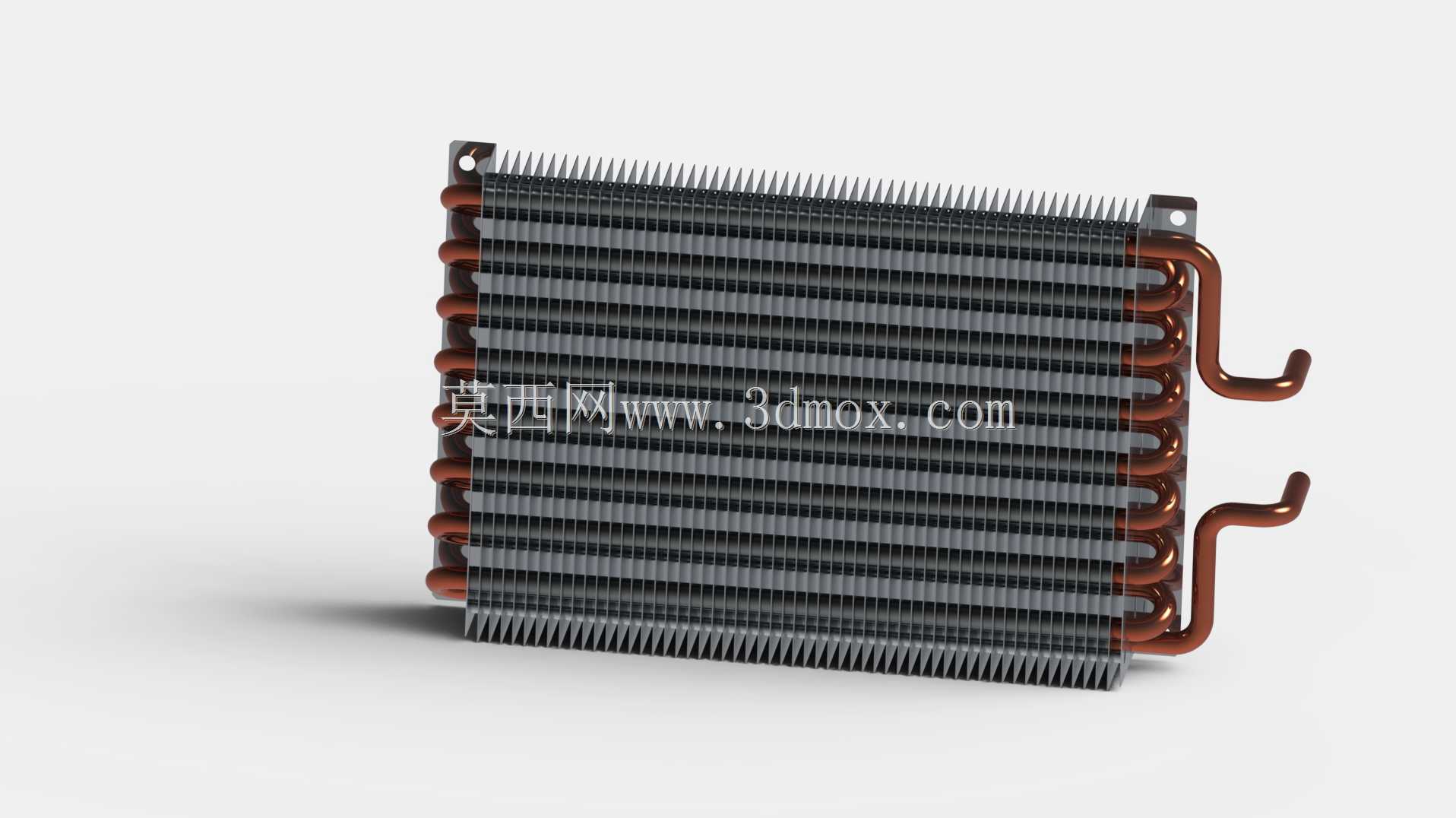

　　从结构设计思路来看，该冷凝器采用铜管铝翅片的经典组合，内部走制冷剂的管路选用紫铜材质，利用紫铜优秀的导热性能与制冷剂侧的耐压能力，适配R22、R410A等常见制冷工质的工作压力要求；外部的散热翅片采用冲压成型的铝质薄片，通过机械胀管工艺与铜管紧密贴合，消除接触热阻，最大化拓展空气侧的换热面积——毕竟空气侧的换热系数远低于制冷剂侧，通过密集翅片拓展换热面积，是平衡两侧换热能力、缩小整机体积的核心手段。管路采用多回程蛇形排布，进出液接口设置在同侧端板位置，既方便现场管路连接，也能通过流路长度的匹配，让制冷剂在管内逐步完成从气态到液态的相变换热，避免出现换热死角或者液态制冷剂积存的问题。翅片表面做了平直冲压处理，没有采用过于复杂的开窗或者波纹结构，这种设计一方面降低了空气流经时的风阻，适配常规轴流风机的风压特性，减少风机运行功耗与噪音，另一方面也减少了积灰的可能，在商用、工业多尘场景下，能降低后期清洁维护的频次，长期运行的换热性能衰减更慢。

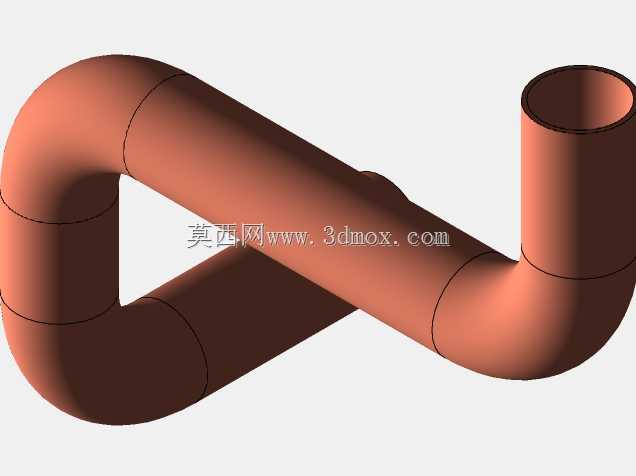

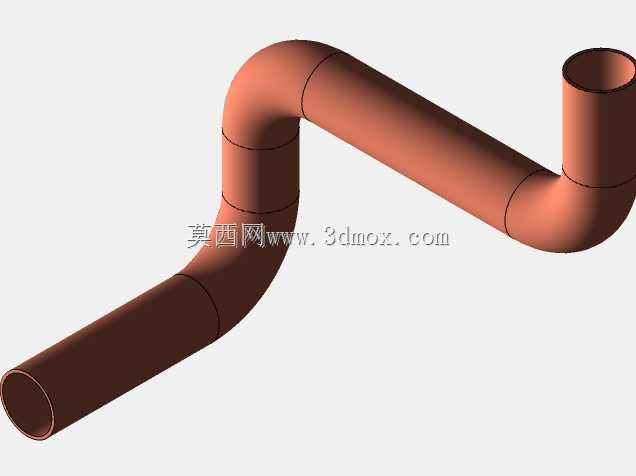

　　从安装边界与外形尺寸的适配性来看，该冷凝器整体为长方体薄型结构，两侧端板预留了标准化的安装固定孔位，可直接通过螺栓固定在机组框架或者室外机壳体上，不需要额外设计复杂的安装转接件；进出液管的接口伸出长度、弯折角度都做了标准化适配，可直接对接制冷系统的高压液管与压缩机排气管，现场安装时不需要对管路进行二次弯折调整，降低安装难度与管路折损漏氟的风险。整体厚度控制在常规风冷机组的安装尺寸范围内，既可以适配顶出风的室外机布局，也可以适配侧出风的冷凝机组安装要求，安装时需要预留的空气流通空间符合行业通用规范：进风侧与遮挡物的距离不小于冷凝器自身厚度的1.5倍，出风侧对接风机导流罩时，要保证翅片表面的风速均匀，避免出现局部风速过低导致的换热不均问题。

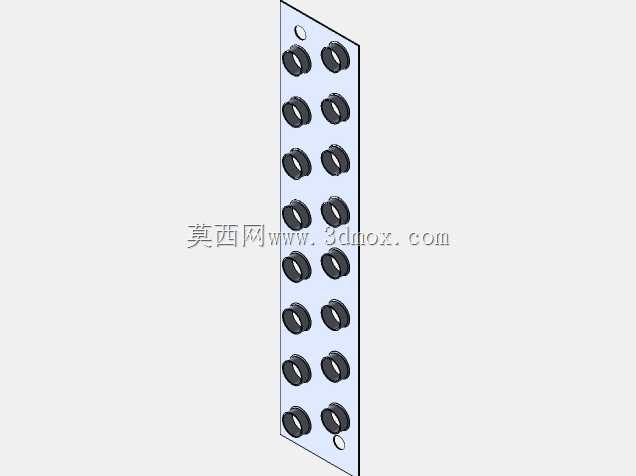

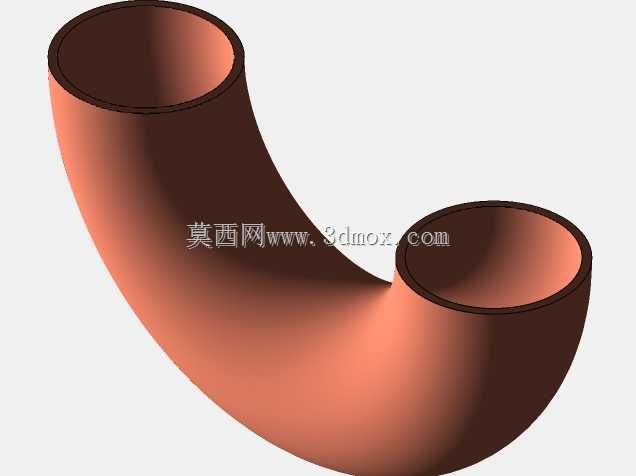

　　在细节设计上，端板采用镀锌钢板冲压成型，具备足够的结构强度，既能固定所有铜管与翅片组件，避免运输、安装过程中出现翅片倒伏、管路变形的问题，也能在长期潮湿的户外工况下具备基础的防锈能力；铜管的弯折处做了圆弧过渡处理，没有出现死折或者管径变形的问题，保证制冷剂在管内流动时的阻力处于合理区间，不会因为管路变形导致节流异常、压力损失过大。另外，翅片的片距设置兼顾了换热效率与防堵能力，在常规空调工况下，这种片距既能保证足够的换热面积，也不会因为空气中的浮尘、飞絮堵塞翅片间隙，适配大部分非高粉尘的常规应用场景，如果是冷库、餐饮后厨这类多油烟、多粉尘的场景，只需要适当加大片距、调整翅片表面处理工艺即可，基础结构不需要做大幅改动，具备很强的场景适配延展性。

　　从结构设计的工程逻辑来看，这类冷凝器的设计没有追求极端的参数指标，而是在换热效率、风阻、成本、可靠性、安装便捷性几个维度做了最优平衡，这也是这类经典结构能在行业内沿用多年、覆盖绝大多数中小冷量制冷场景的核心原因——对于结构设计人员来说，这类成熟结构的建模重点，在于保证胀管后铜管与翅片的贴合度、管路弯折半径的合理性、安装孔位的通用性，不需要做过多的冗余设计，只要把每个配合细节的公差控制在合理范围，就能保证产品批量生产时的性能一致性，避免出现同批次产品换热能力差异过大、安装孔位错位等工程问题。
