紧凑型气动直线位移滑台结构设计

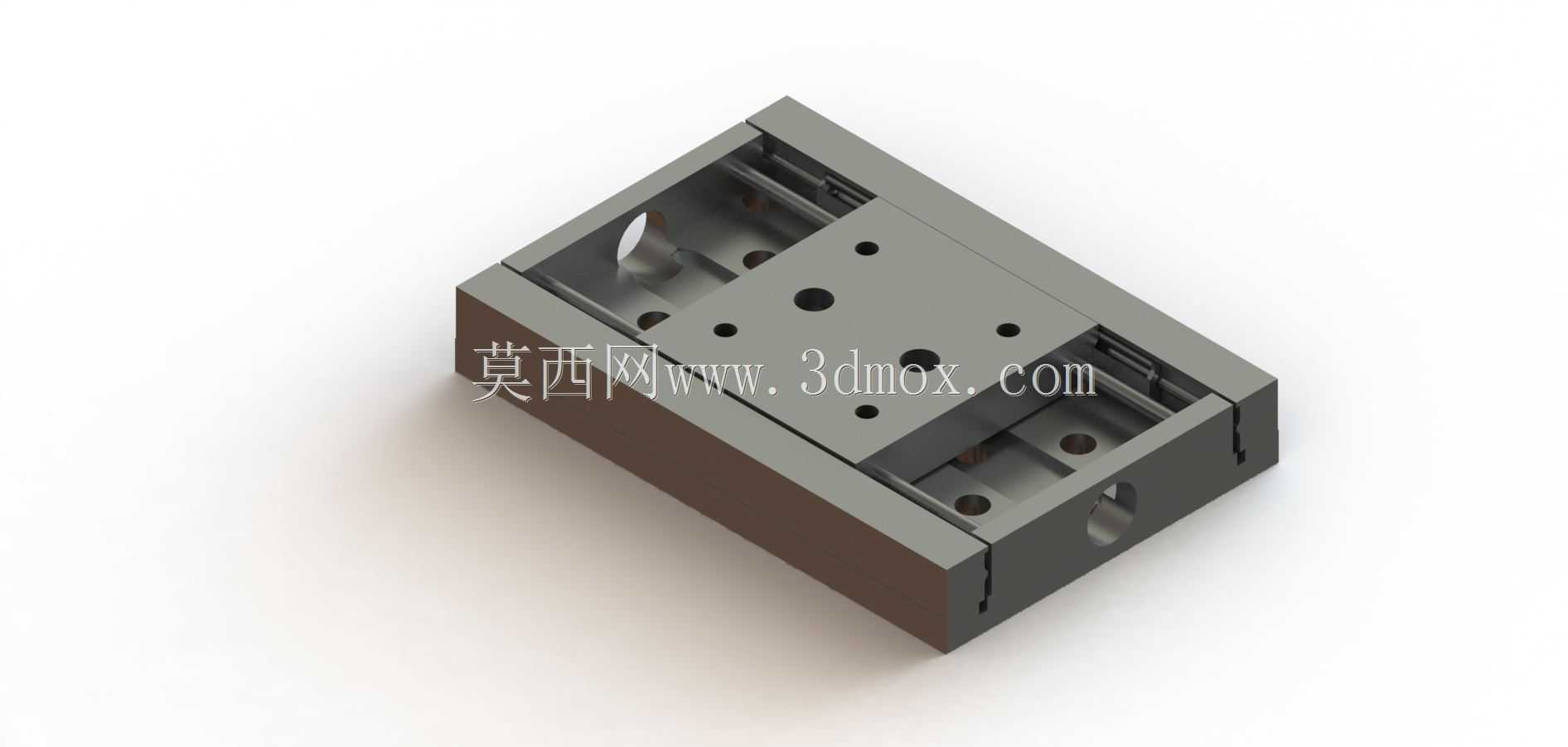

　　在精密装配、检测工位的小型自动化布局里，这类紧凑型滑台的出镜率一直很高，尤其是空间局促、需要短行程高精度往复动作的场景，比如电子元器件引脚裁切工位的进给、小型视觉检测设备的镜头对位、点胶设备的喷嘴移位，都需要这类占用安装空间小、运行平稳的直线执行部件。不同于大负载长行程的线性模组，这款滑台的设计核心是在极小的安装边界内实现稳定的直线位移输出，整体采用一体化的槽型基座结构，基座本身既是承载主体，也是滑动副的导向基准，省去了额外拼接导轨的安装误差累积，这种一体式铣削成型的基座，能在紧凑尺寸下保证足够的结构刚性，避免滑台在频繁往复动作中出现基座形变导致的运行卡滞。从结构细节来看，滑台的滑动台面与基座之间采用了适配小空间的滑动导向结构，

　　台面上预留的多组安装孔位，是为了适配不同的末端执行件安装，不管是装夹小型吸嘴、检测探头还是微型夹具，都能通过孔位直接固定，不需要额外加装转接板，进一步压缩了整体的安装高度。滑台的驱动部分集成在基座的腔体内部，没有外露的传动部件，一方面能避免车间环境里的粉尘、切削碎屑进入传动间隙影响运行精度，另一方面也能减少设备运行中的安全隐患，防止操作人员误触运动部件。在安装边界的设计上，基座侧面和端面都预留了固定安装孔，既可以从基座底部锁付固定在设备安装板上，也能通过侧面孔位实现侧装，适配不同设备的布局需求，整体的外形轮廓做了倒角处理，没有尖锐的凸起棱角，在密集排布的多工位设备里，安装调试时不容易刮擦相邻的部件或者布线。设计这类滑台的时候，

　　首先要考虑的是行程与安装尺寸的平衡，这款滑台的行程属于短行程高精度范畴，在有限的基座长度内，要保证滑动台面全行程运行时不会出现脱出基座的情况，同时还要在行程两端预留硬限位结构，避免驱动过冲导致的部件损坏。滑动副的间隙控制是设计的核心要点，间隙过大会导致台面运行时出现晃动，影响末端执行件的位置精度，间隙过小则会增大滑动阻力，导致驱动负载变大、运行卡顿，因此在结构设计时，导向面的公差配合需要匹配实际的使用场景，针对需要频繁往复动作的工况，还要预留润滑脂的存储空间，减少长期运行的磨损量。实际选型应用中，这类滑台常搭配小型气动驱动组件使用，响应速度快，适合短节拍的往复动作，相比电动滑台，它的结构更简单，维护成本更低，

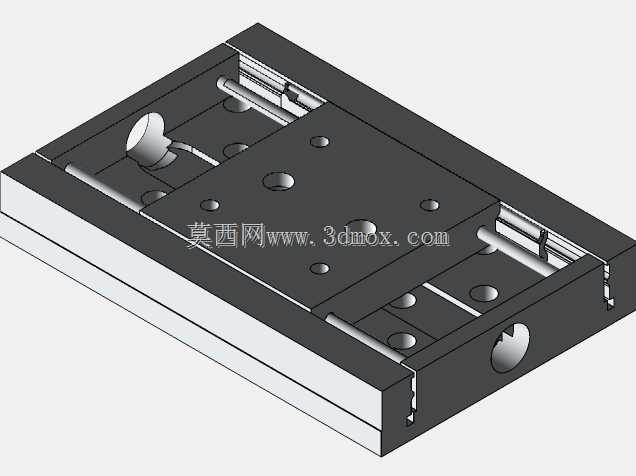

　　在不需要复杂多位置停留的单行程往复工位上，性价比优势非常明显。在三维建模过程中，这类一体化结构的滑台需要重点关注基座内部腔体与滑动台面的配合关系，所有安装孔的位置要和实际安装需求匹配，尤其是台面上的安装孔间距，要符合常用微型执行件的安装标准，避免出现建模完成后孔位不匹配无法装配的问题。同时，建模时要还原滑台的实际装配关系，滑动台面与基座的配合面要保留合理的装配间隙，不能出现干涉问题，端面的驱动接口位置要准确，方便后续对接驱动元件。在设备布局设计时，这类滑台的占用空间小，可以多台并排布置组成多轴的小型位移平台，比如在小型插件设备上，多台滑台分别驱动不同的插件头，就能实现多工位同步作业，大幅提升设备的空间利用率。另外，滑台的整体重量较轻，也适合安装在需要随动的运动部件上，比如安装在机械手的末端作为短行程的进给轴，不会给机械手带来过大的负载负担。从实际使用的反馈来看，这类封闭式结构的滑台在洁净度要求不高的普通车间环境里，使用寿命明显高于外露导轨的滑台，因为内置的结构能阻挡大部分的碎屑和灰尘，日常只需要定期从预留的注油孔补充润滑脂就能维持稳定运行，不需要频繁清理导轨面的杂物。
