工业设备急停按钮控制组件结构设计

　　在工业生产现场的各类设备操作回路中，急停组件是保障人员与设备安全的核心强制配置，这套带安装壳体的急停操作部件，主要适配各类固定式工业设备的操作面板、设备侧方安装位以及生产线旁的独立控制工位，覆盖从常规机床、输送线到自动化工作站的安全触发需求，当现场出现人员误入危险区域、设备运行异常、工序卡滞等突发状况时，操作人员可第一时间拍压触发，快速切断设备的动力输出回路，避免安全事故扩大。

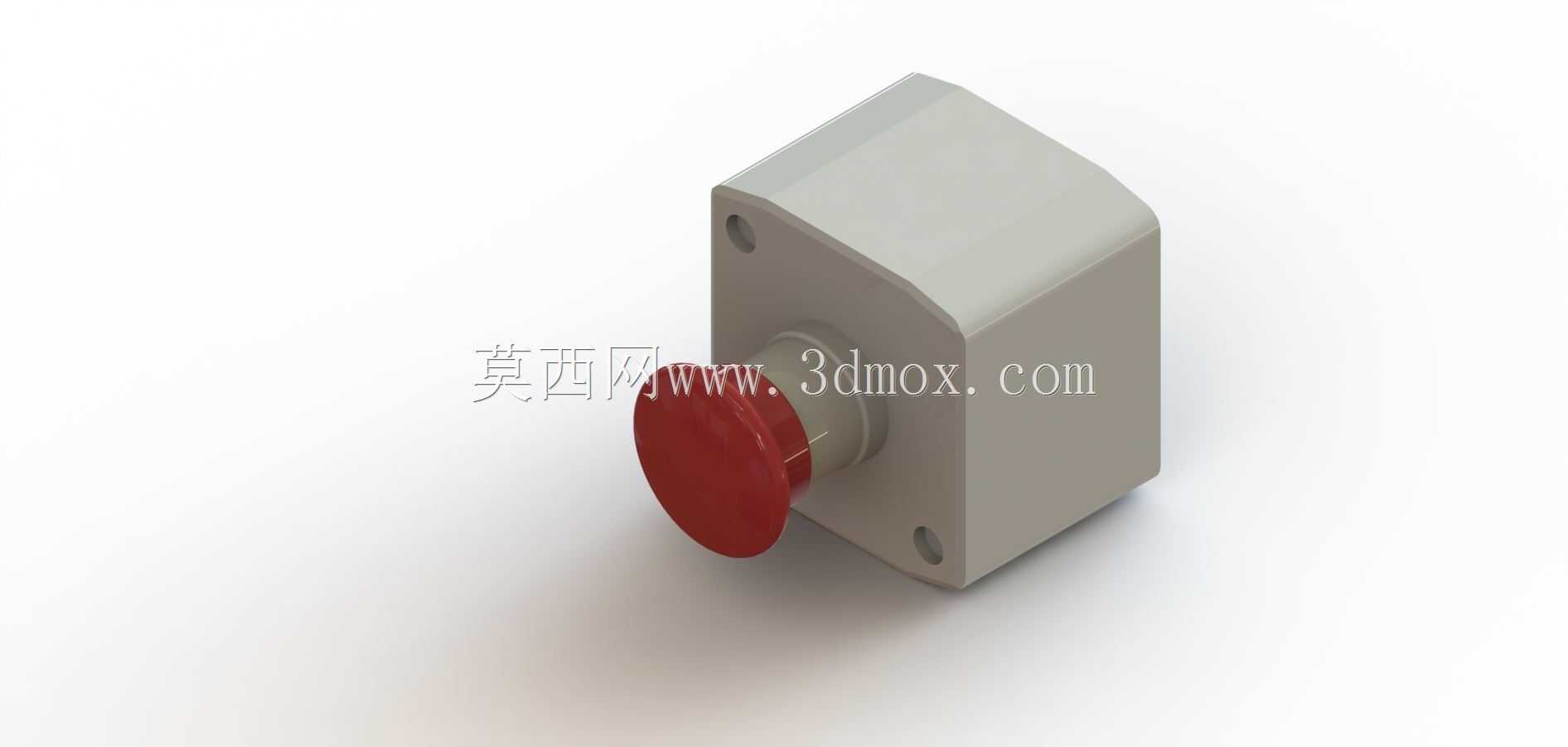

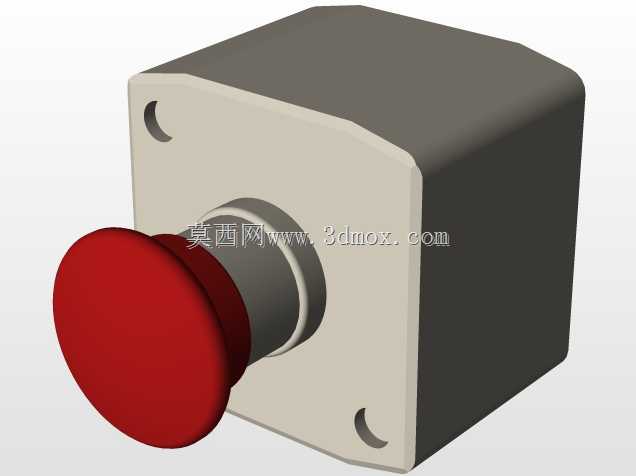

　　从结构设计逻辑来看，整个组件采用分体式集成思路，主体壳体为方正切角的块状结构，边角做了圆弧过渡处理，既避免安装与日常操作过程中尖锐边角划伤操作人员，也能在设备运行产生振动的工况下减少应力集中，提升壳体长期使用的结构强度。壳体上预留的两个安装孔位采用对角布置方式，可适配M4或者M5规格的安装螺钉，安装时可直接固定在厚度1.5mm到5mm的设备钣金面板、型材支架或者工程塑料操作台上，安装孔的沉台设计可以让螺钉头部完全埋入壳体表面，不会突出形成剐蹭隐患。前端伸出的操作端采用大直径红色蘑菇头设计，拍压接触面积足够大，操作人员无需精准对准，哪怕是戴劳保手套的状态下，随手拍压即可完成触发动作，红色的外观配色符合工业安全标识的通用规范，在设备整体的灰、白、黑配色环境中辨识度极高，现场人员可以在极短时间内定位到操作位置。

　　壳体内部预留了足够的触点安装空间，可以兼容一常开一常闭或者两常闭的标准触点模块，接线端的走线槽做了导向设计，现场布线时线缆可以顺着槽位接入端子，不会出现线缆挤压、弯折过度导致的接触不良问题。操作头与壳体的衔接部位做了密封台阶，搭配橡胶密封圈可以实现IP65级别的防护能力，适配有少量切削液飞溅、粉尘较多的机加工车间，或者有轻度水雾的清洗类设备工位，不会因为外界杂物进入导致触点卡滞、触发失效。

　　实际选型安装时需要注意，组件的整体轴向长度要匹配安装面板的厚度，若安装在较薄的钣金面板上，可在面板背面加装配套的加强衬板，避免长期拍压导致面板变形松动；操作头的突出高度要满足安全规范要求，既不能突出过多导致设备运行过程中被误碰触发非计划停机，也不能凹陷过深导致紧急情况下无法快速触达。触发后的锁定结构采用旋转复位设计，拍压后按钮会保持在触发断开位置，必须顺时针旋转操作头才能复位接通回路，可避免触发后因为振动、误碰自动复位导致设备意外重启，从结构上杜绝二次安全风险。

　　建模过程中对各个配合面的公差做了合理预留，壳体的合模面、操作头的滑动配合面公差控制在0.1mm以内，既保证滑动触发过程顺畅无卡滞，也不会因为间隙过大出现晃动、防尘失效的问题。壳体的壁厚设计为2.5mm，采用阻燃增强工程塑料材质时，可满足工业场景下的绝缘、抗冲击要求，哪怕受到一定程度的外力碰撞，也不会出现壳体破裂、内部触点外露的情况。
