带操作手柄的60mm行程位置调节装置

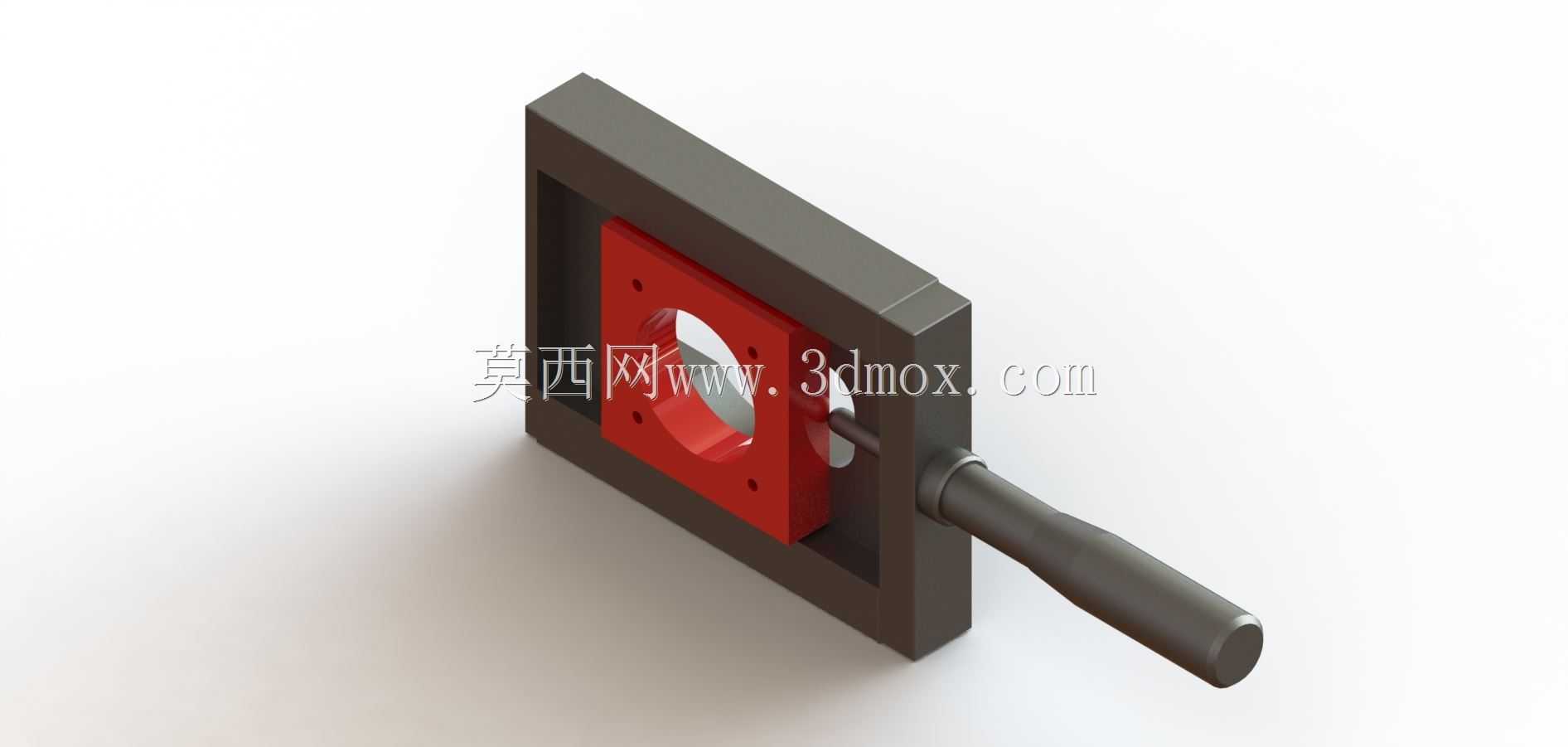

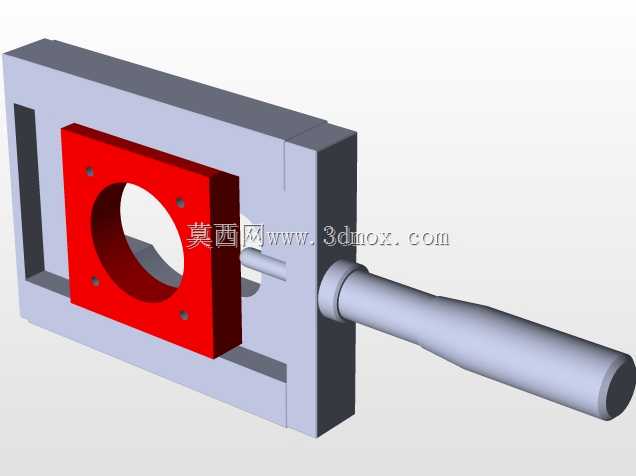

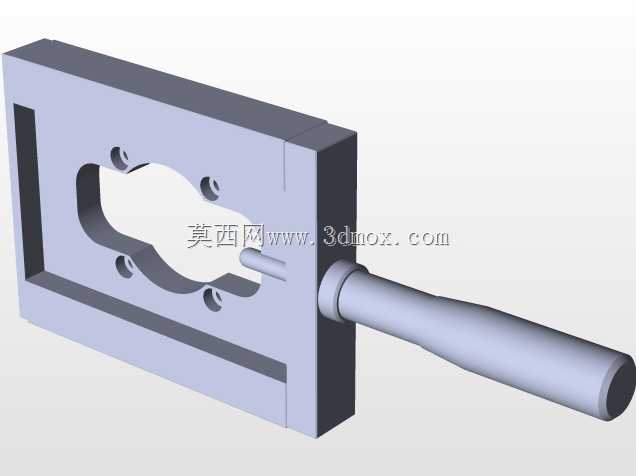

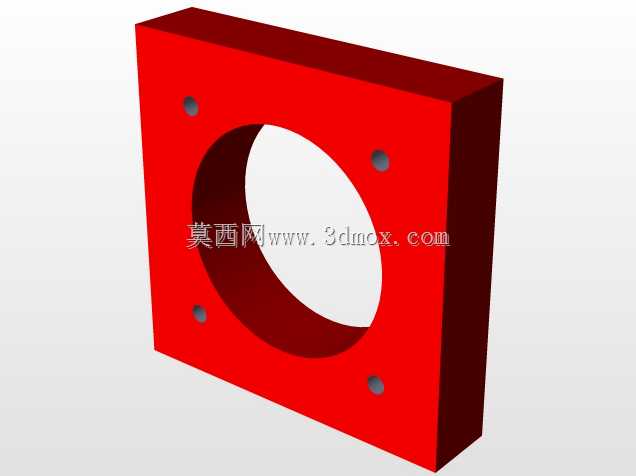

　　这款手动位置调节构件，核心有效调节行程为60mm，在工装夹具、小型检测工位、手动装配台这类需要频繁调整工位间距的场景里适配性极强，不需要额外配置气动或电动驱动单元，完全依靠操作人员手动扳动侧置手柄就能完成位置切换，在小批量多品种的装配作业、实验室测试工装搭建场景中，能省去复杂的驱动布线与控制系统调试步骤，快速完成工位位置的调整与锁定。从结构设计逻辑来看，整体采用框式滑动基座作为承载主体，深色调的框型基座既是滑动副的支撑框架，也承担了整体安装基准的作用，基座内侧预留了足够的滑动间隙，保证红色滑动块在全程60mm的行程范围内不会出现卡滞，滑动块中心开设的带沉台通孔，是用来安装需要调整位置的功能部件，比如检测探头、定位销、

　　压装接头这类工装执行端，四个角的安装孔可以直接通过螺栓将功能件锁紧在滑动块上，安装拆卸都十分便捷。侧置的操作手柄采用了符合人体工学的圆柱握柄设计，手柄与滑动块之间通过销轴连接，扳动手柄时可以带动滑动块沿着框型基座的内侧导轨做直线往复运动，手柄的长度经过力矩匹配，操作人员只需要施加很小的力就能带动滑动块移动，即使是长时间频繁调整工位，也不会造成明显的操作疲劳。在安装边界方面，框型基座的背面为平整安装面，可以直接通过螺栓固定在工装台板、设备立板或者型材框架上，不需要额外加工复杂的安装让位结构，整体外轮廓没有突出的尖锐棱角，所有棱边都做了小倒角处理，避免操作过程中剐蹭操作人员或者干涉周边其他工装部件。滑动副的配合间隙经过合理设计，

　　既保证了滑动过程的顺畅度，也控制了滑动方向的窜动间隙，调整到位后可以通过滑动块侧边的锁紧结构（图中未完全展示锁紧细节，实际配套结构可通过侧部顶丝完成位置锁定）将位置固定，避免作业过程中滑动块出现位移影响加工或装配精度。这类手动位置调节构件，相比电动滑台、气动滑台这类自动化调节部件，成本更低、维护更简单，不需要配套气源或者电源就能独立工作，在一些不需要自动控制、仅需要手动预设工位位置的场景里，实用性远高于复杂的自动化调节组件。比如在小型零件的尺寸检测工装上，可以将百分表安装在滑动块上，通过扳动手柄调整百分表的测量位置，适配不同尺寸规格零件的检测需求；在手动压装工装上，可以将压头安装在滑动块上，调整压头的对准位置，

　　完成不同孔位零件的压装作业；在简易焊接工装上，也可以用来调整定位挡块的位置，适配不同外形尺寸工件的装夹定位。设计过程中优先考虑了结构的可靠性与操作的便捷性，没有多余的装饰性结构，所有结构特征都服务于功能实现：框型基座的壁厚经过强度校核，在承受常规工装负载的情况下不会出现变形，保证滑动导轨的直线度；滑动块的材质选用耐磨性能较好的钢材，表面做发黑处理提升防锈能力，长期滑动使用也不会出现过快磨损导致间隙过大的问题；操作手柄的握柄部分做了滚花或者防滑处理（图中渲染效果呈现哑光质感，实际加工可做防滑纹路），即使手上沾有少量油污也能稳定握持，不会出现打滑的情况。整体结构的零件数量很少，除了基座、滑动块、手柄、连接销轴之外，仅需要配套少量锁紧螺丝就能完成装配，加工难度低，普通的铣削、钻削设备就能完成所有零件的加工，不需要复杂的加工工艺，非常适合工装设计人员快速建模、快速加工投用，在非标工装的快速搭建场景中，这类标准化的手动调节组件可以大幅缩短工装设计与制造的周期，降低非标工装的制作成本。
