卧式承压储水罐体结构设计方案

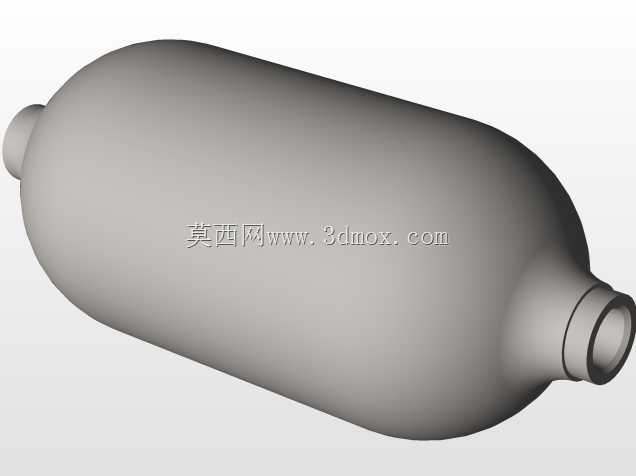

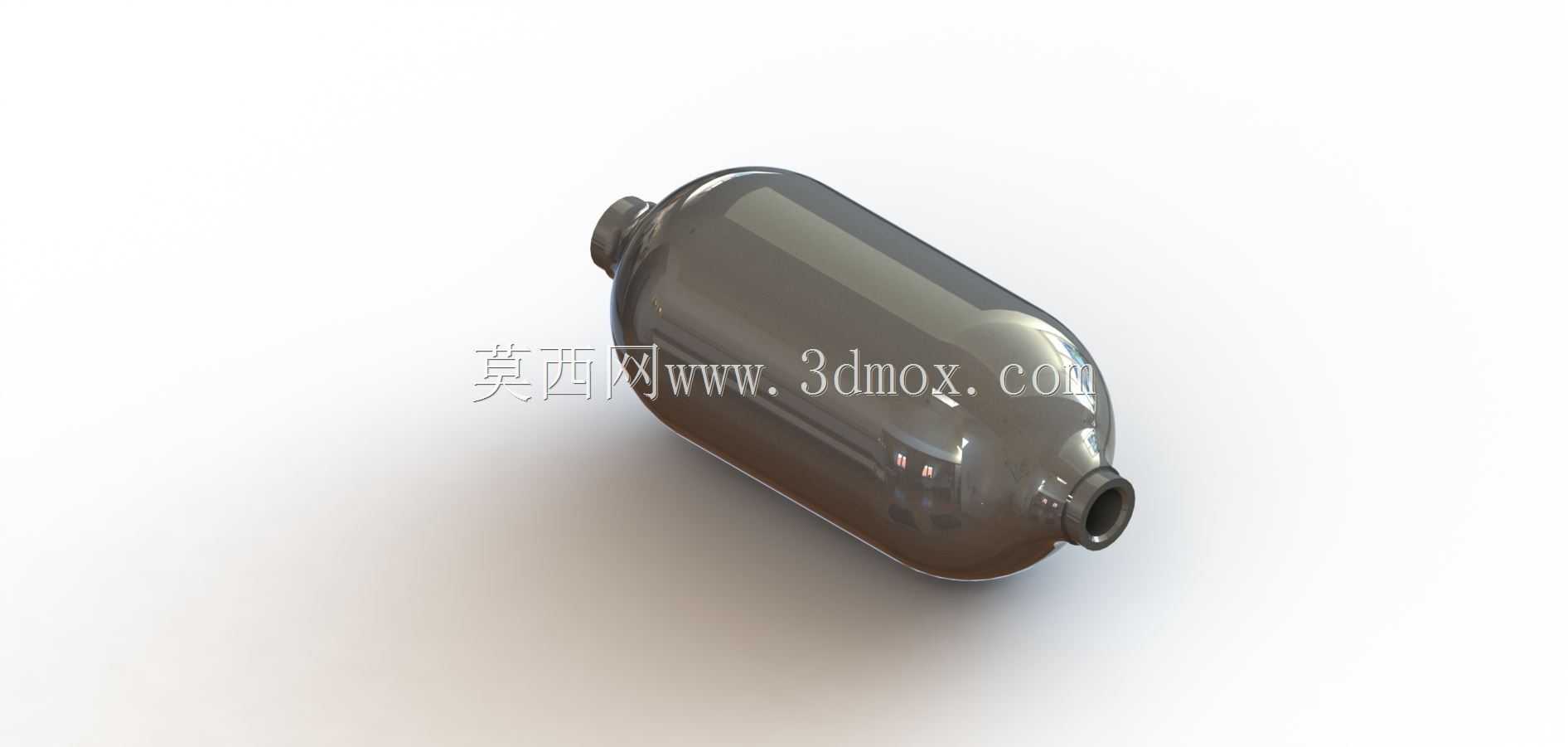

在民用供水、小型工业循环水系统、分布式净水处理单元的现场布局中，这类卧式承压储水罐体的应用占比并不低，相比立式储水结构，它的重心更低，对安装基础的承重要求更宽松，尤其适合层高受限的地下设备间、楼顶配套供水机房这类空间局促的场景，不需要预留过高的竖向安装检修空间，侧面的管路接口也更方便运维人员操作阀门、接驳管线。从结构设计逻辑来看，整个罐体采用椭圆封头与圆柱形筒身滚焊拼接的形式，筒身部分通过等壁厚的卷制板材成型，两端的椭圆封头按照标准椭球曲率冲压加工，这种结构能在既定壁厚下最大化承压能力，避免直角结构带来的应力集中问题，当罐体内存储带压流体时，曲面结构能将内部压力均匀分散到整个筒壁与封头表面，不会出现局部应力过载导致的变形或渗漏风险。罐体两端的同轴接口是核心的流体通道，其中一端接口尺寸稍大，作为主进出水口对接供水主干管，另一端的小尺寸接口可作为溢流、排气或者液位检测装置的安装位，接口部分采用加厚的翻边结构设计，和外部管路对接时，不管是采用螺纹连接还是法兰对接，都能保证连接部位的结构强度，不会因为长期管路震动或者压力波动出现接口开裂的问题。在安装边界的考量上，这类卧式罐体不需要配套立式支架，只需要在筒身下方设置两个适配弧度的鞍式支撑座即可，支撑座的间距通常设置在筒身总长度的五分之二位置，避开两端封头的焊接应力区，保证罐体放置后的稳定性，不会因为满水状态下的重量分布不均出现翘曲。设计过程中需要重点校核筒身壁厚与额定承压值的匹配关系，针对不同的使用场景，比如常温常压的生活供水场景，壁厚可以按照常规低压容器标准选取，如果是用于高温流体或者有一定腐蚀性的介质存储，还需要对应调整板材厚度或者做内壁防腐涂层处理。罐体的外表面做圆滑过渡处理，没有突出的尖锐结构，一方面是为了减少外部磕碰造成的漆面破损，另一方面也能降低安装过程中运维人员被划伤的风险。在流体存储的功能实现上，密闭的罐体结构可以避免外界杂质进入存储水体，减少二次污染的概率，承压结构的设计也能让罐体直接接入带压供水管网，不需要额外设置中间增压环节，适合作为管网供水的调蓄单元，在用水高峰时段补充供水压力不足的问题，在用水低谷时段存储富余水量。很多现场改造项目中，这类罐体还可以根据实际安装空间调整筒身长度，在封头曲率不变的前提下，调整筒身的轴向尺寸就能改变整体储水容积，不需要重新开模制作封头，能大幅降低定制化生产的成本，适配不同储水量需求的项目。需要注意的是，罐体上的小接口在作为排气口使用时，要在接口处加装自动排气阀，避免罐体内积聚空气形成气阻，影响流体的正常进出；如果作为排污口使用，则要将接口位置调整到罐体安装后的最低点，方便沉积在罐底的杂质顺利排出。整个罐体的外形没有多余的外置结构，运输过程中可以直接采用卧式堆叠的方式，不需要额外做复杂的包装防护，两端的接口可以加装临时堵盖，避免运输过程中杂物进入罐内。在配套选型时，需要根据系统的最大工作压力来确认罐体的承压等级，根据现场的管路走向确认两端接口的连接形式，根据安装空间的长宽尺寸确认罐体的总长度与直径，避免出现设备到场后无法就位的问题。对于三维建模环节来说，这类回转体结构的建模重点在于封头曲面的曲率准确性，以及接口和筒身的相贯线处理，要保证焊接位置的曲面过渡平滑，在做有限元应力分析时才能得到准确的应力分布结果，避免因为建模时的曲面误差导致分析结果偏差，影响后续的结构强度校核。
