ACDELCO汽车发动机皮带张紧器结构设计

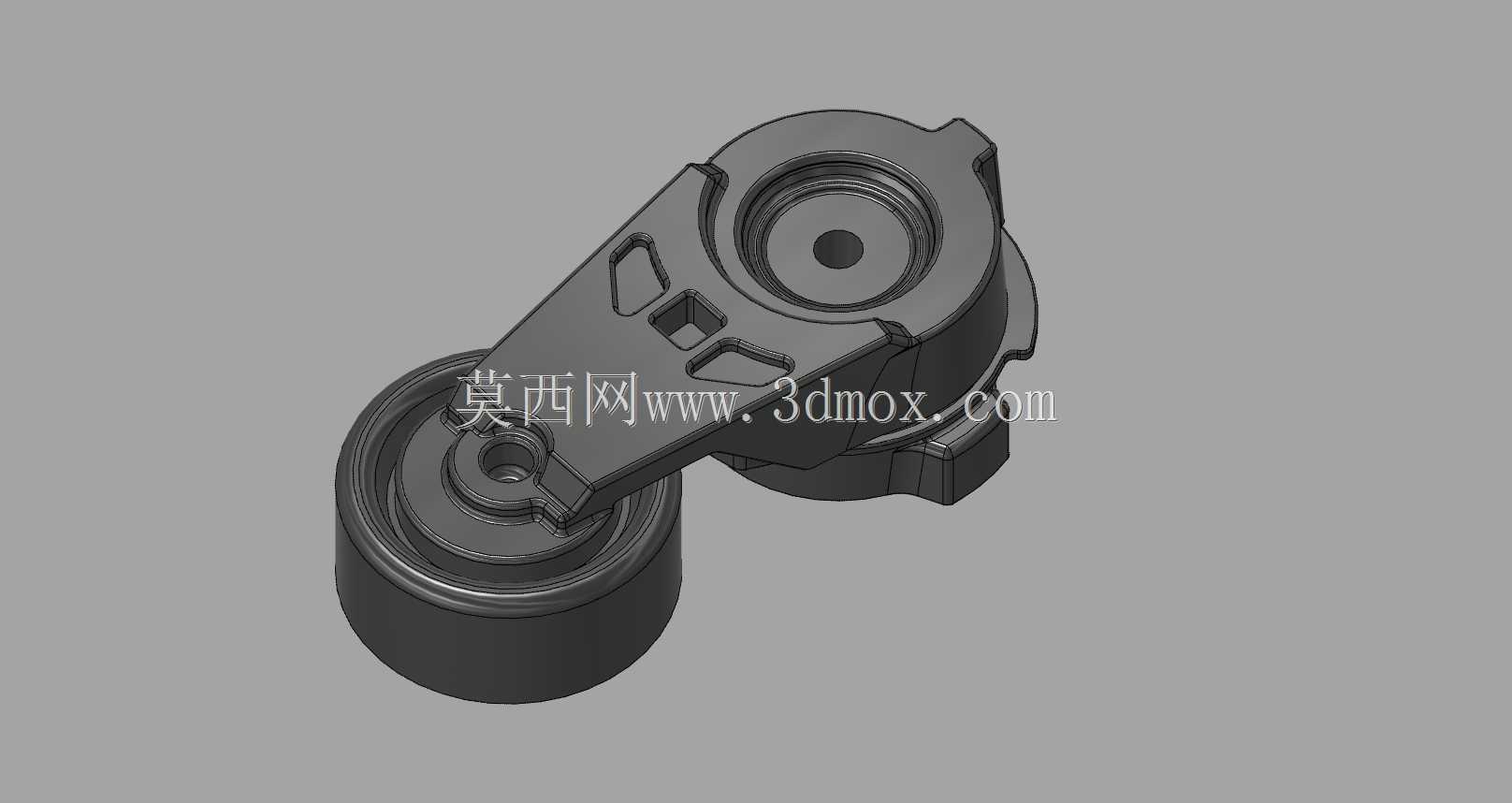

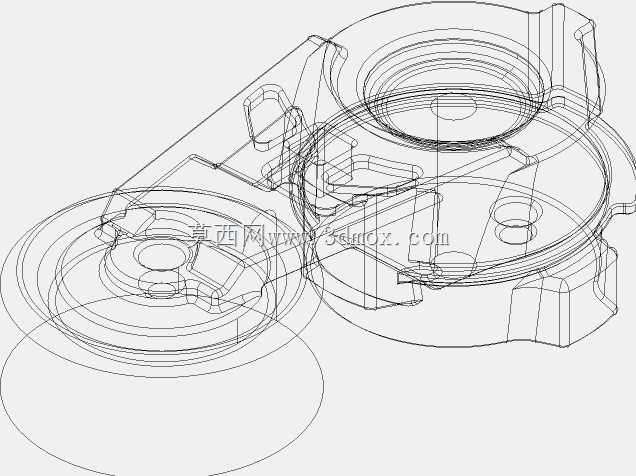

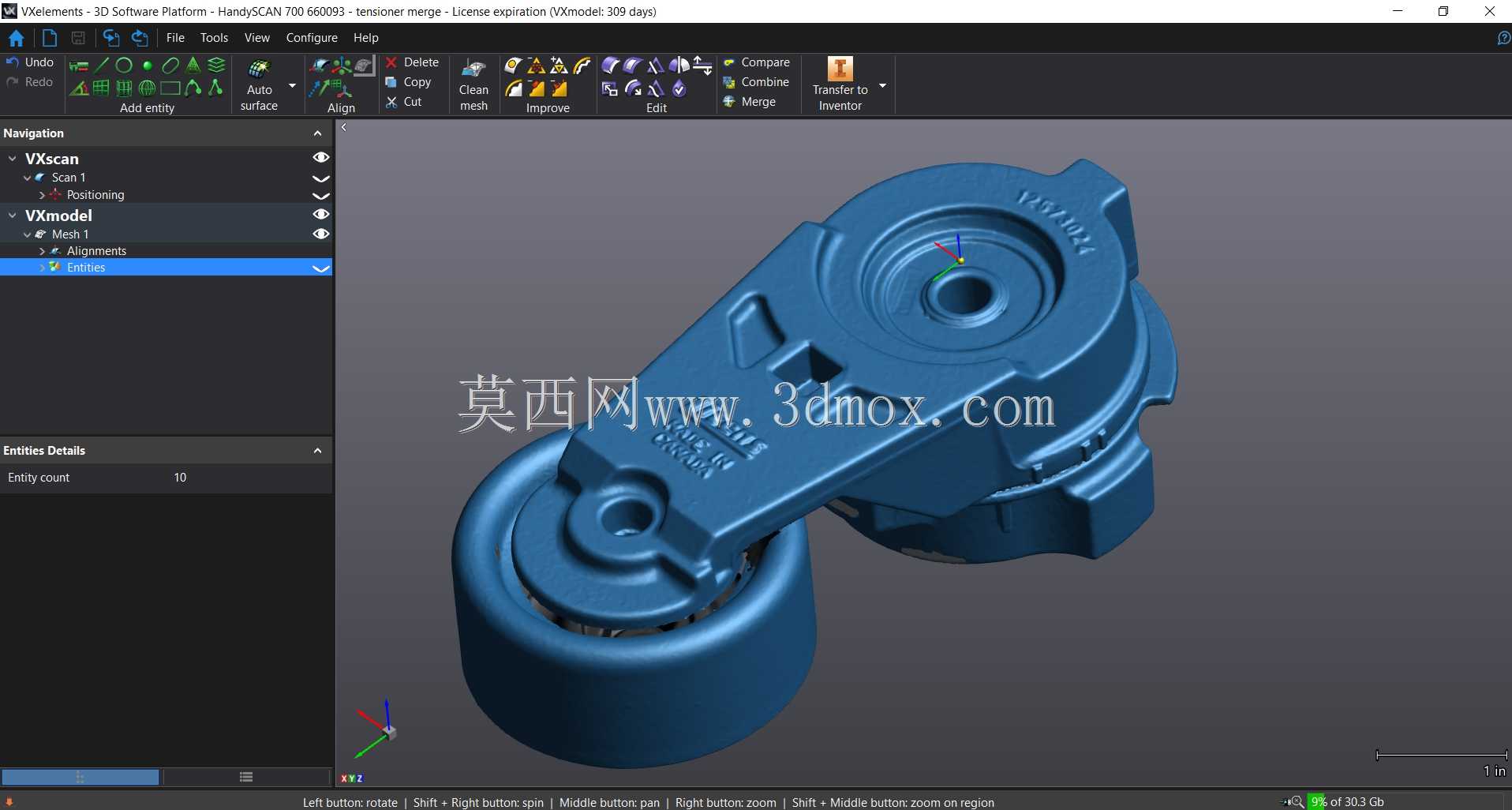

　　在汽车发动机前端附件驱动系统的实际运维与逆向开发场景中，皮带张紧器是直接决定传动系统稳定性的核心功能部件，本次还原的ACDELCO配套张紧器，主要适配通用旗下多款纵置V型发动机的前端附件轮系，承担着发电机、空调压缩机、水泵等附件传动皮带的张紧力动态调节作用。不同于常规全新件的正向建模，本次结构还原基于磨损后的实物扫描点云开展，建模过程中需要对磨损区域的尺寸做工程化修正，毕竟长期运行后的张紧器摆臂支撑面、带轮轴承位都会出现不同程度的偏磨，直接照搬扫描数据会导致模型偏离原厂设计的初始尺寸基准。从实际装车场景来看，这类张紧器的安装基准位于发动机缸体前端的预制凸台，安装孔位的同轴度、摆臂的摆动行程边界直接决定装车后是否会出现皮带偏磨、张紧力不足导致的打滑异响问题。该张紧器采用偏心摆臂式结构，内置的蜗卷弹簧提供恒定的初始张紧力矩，带轮部分采用密封式深沟球轴承支撑，外圈的尼龙包覆层可以降低皮带运行过程中的摩擦噪音，同时减少硬质金属轮面对皮带橡胶层的异常磨损。建模过程中首先需要确定摆臂的旋转中心轴线，这是整个部件的装配基准，所有的结构特征都围绕该轴线展开：固定底座的安装螺栓孔位需要与缸体凸台的孔位完全匹配，两个安装孔的中心距公差需要控制在±0.1mm范围内，否则装车时会出现安装应力，长期运行后会导致底座开裂。摆臂部分的减重槽设计并非单纯为了减重，这些凹槽的位置刚好对应摆臂的应力分布优化区域，在保证摆臂结构刚度的前提下降低转动惯量，

　　让张紧器能够更快响应皮带在发动机转速波动时的张紧力变化，避免皮带出现跳齿或者过度抖动。带轮的型面需要匹配多楔带的楔槽尺寸，轮面的径向跳动量在设计时需要控制在0.05mm以内，否则高速运转时会激发皮带的横向振动，带动整个前端轮系出现共振异响。考虑到实物存在磨损，建模时对带轮轴承位的磨损量做了均值修正，参考同型号全新件的轴承配合公差，将轴承安装位的尺寸还原到原厂设计的过渡配合区间，同时修正了摆臂与底座连接位置的磨损台阶，还原了阻尼片的安装间隙——这个间隙直接决定张紧器的阻尼特性，间隙过大会导致张紧器摆臂阻尼不足，发动机急加速时摆臂会出现过度摆动，间隙过小则会导致张紧器响应滞后，无法及时补偿皮带的松弛量。从安装边界来看，

　　该张紧器摆臂的最大摆动角度为27度，装车后初始安装位置对应摆臂行程的中间位置，这样可以保证皮带在冷态收缩、热态伸长以及长期使用老化伸长的全生命周期内，张紧器都有足够的行程来维持合适的张紧力。在逆向建模的过程中，还需要注意张紧器弹簧的预紧力矩匹配，弹簧的刚度曲线需要与皮带的张力要求匹配，初始张紧力过大则会导致皮带、附件轴承的负载过大，缩短使用寿命，张紧力过小则会出现皮带打滑、附件传动效率下降的问题，甚至出现皮带脱落的故障。这类张紧器在售后维修市场的替换需求较大，准确的三维模型可以帮助维修人员提前核对安装尺寸，也可以为再制造厂商提供尺寸基准，在对旧件进行修复时快速确定磨损量的补加工尺寸。建模时对所有的装配配合面都做了公差还原，

　　比如底座与缸体贴合的安装面平面度要求为0.08mm，摆臂与带轮连接的螺栓孔同轴度要求为0.1mm，这些形位公差的还原能够让模型直接用于后续的工程分析，比如开展张紧器的摆臂运动仿真、张紧力动态变化模拟，甚至可以直接导入有限元分析软件，校核发动机极限转速下摆臂的结构强度，验证优化减重槽后的结构是否满足刚度要求。不同于全新设计的张紧器，基于磨损实物逆向还原的模型，更能反映部件在实际运行过程中的磨损规律，帮助设计人员在后续的改型设计中针对性强化易磨损位置，比如提升摆臂支撑轴的表面硬度、优化轴承的密封结构，减少泥沙侵入导致的轴承异常磨损，延长部件的整体使用寿命。在实际的发动机轮系布置中，张紧器的布置位置还需要考虑与周边部件的间隙，比如与发动机正时罩盖、水管线束的最小间隙需要保持在8mm以上，避免发动机运行过程中的振动导致部件干涉，模型中还原的所有外部轮廓尺寸都严格参照扫描点云的未磨损区域，结合同型号产品的公开尺寸参数做了交叉验证，保证外形轮廓的准确性，能够直接用于发动机舱的布置干涉检查。
