电动汽车集群面板逆向结构设计

项目分类:3D模型 发布时间:2021-10-21 ID:334070
  • 电动汽车集群面板逆向结构设计
  • 电动汽车集群面板逆向结构设计
  • 电动汽车集群面板逆向结构设计
  • 电动汽车集群面板逆向结构设计

日常做整车内饰件逆向开发的时候,这类集群面板属于座舱里高频接触的功能覆盖件,多数布置在驾驶位侧方的中控衔接区域,主要作用是覆盖下方的线束接插件、功能按键模组以及车身钣金的安装焊点,同时要和周边的仪表板侧饰板、扶手箱前端饰条做到零阶差匹配,避免行车过程中因为装配缝隙不均产生异响,也能防止灰尘、液体溅入内部的电气元件造成功能故障。从扫描得到的点云数据重构的时候,首先要先对齐整车坐标系,把安装孔位的位置公差控制在±0.1mm以内,毕竟这类饰件都是通过卡扣加定位销的方式固定在车身钣金支架上,要是孔位偏差超过0.2mm,现场装配的时候就会出现卡扣座断裂、装配件翘边的问题,后续返工调整的成本会很高。

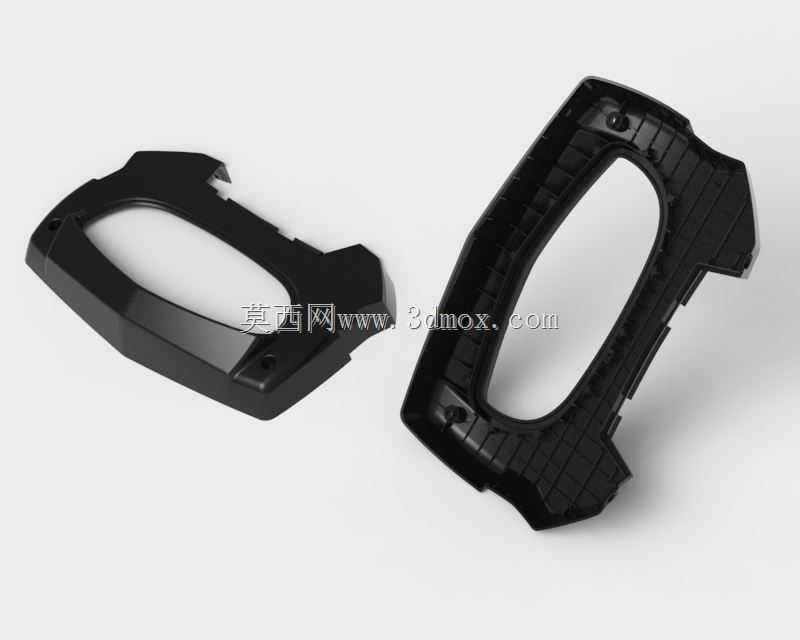

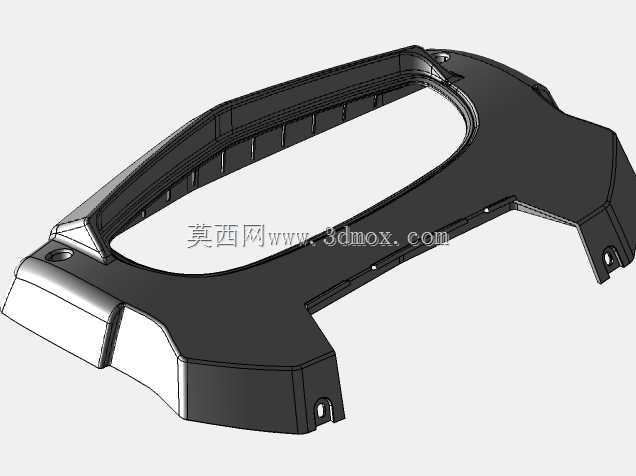

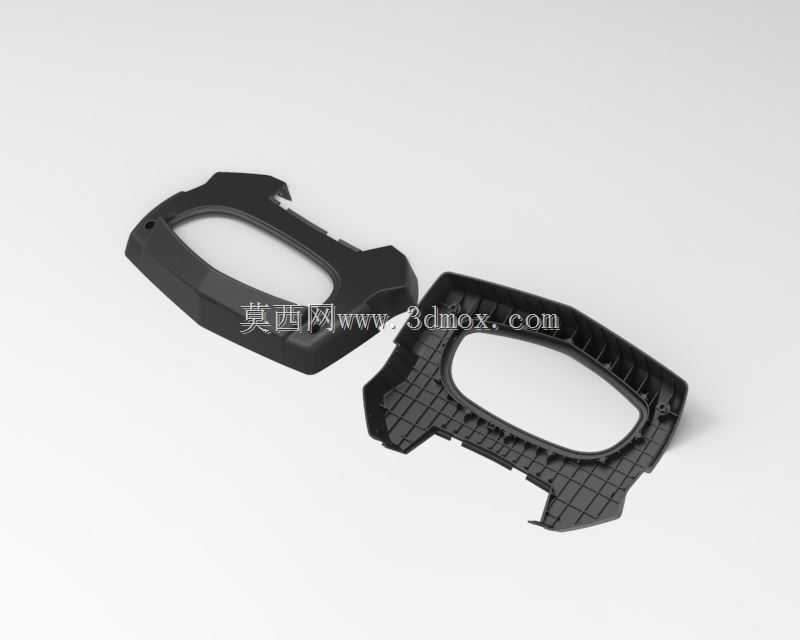

看这个零件的结构,整体是带大弧度镂空的框型结构,背面设计了纵横交错的加强筋,筋位厚度控制在1.2mm左右,和主体壁厚的比例保持在0.6,避免注塑生产的时候出现表面缩痕,毕竟这个零件是外观可见件,正面的皮纹面如果出现缩印、熔接痕,直接就会被判为不合格件。镂空区域的边缘做了1.5mm的圆角过渡,一方面是避免用户触碰的时候被锐边划伤,另一方面也能减少应力集中,防止车辆在长期颠簸振动的工况下,边角位置出现开裂问题。零件的周圈设计了一圈0.8mm的止口,装配的时候刚好卡在周边饰件的配合槽里,既可以遮挡装配缝隙,也能起到辅助定位的作用,减少装配过程中的对位调整时间。

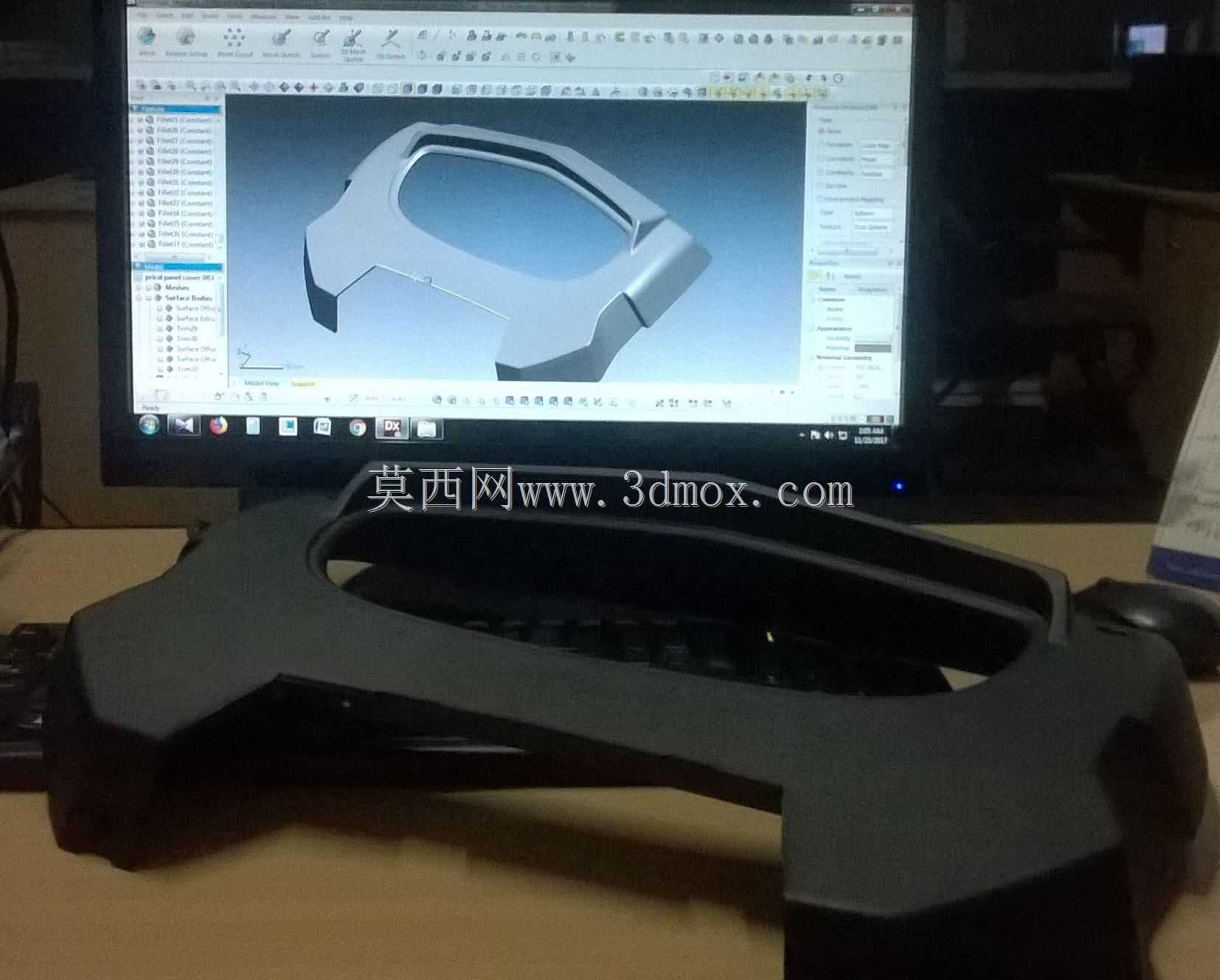

实际逆向建模的时候,不能完全照搬扫描点云的形貌,因为扫描得到的是样件的实际尺寸,里面包含了样件生产的注塑收缩、使用过程中的轻微变形误差,需要先提取零件的基准特征,把几个主安装面的平面度调整到0.2mm以内,再顺着基准面去重构曲面,保证曲面的G1连续,避免后续做模具加工的时候出现曲面不光顺,导致加工出来的模具型腔面有凹凸,注塑出来的零件表面反光不顺。背面的卡扣座位置,要根据选用的标准卡扣型号调整卡扣座的内孔尺寸,预留0.1mm的装配间隙,保证卡扣卡入钣金孔之后有足够的卡接力,不会在车辆振动的时候松脱,同时也不会因为过盈量太大导致装配时需要用太大的力,把卡扣座撬断。

这类面板的安装边界需要严格匹配周边件的数模,和相邻饰板的间隙控制在0.3-0.5mm,面差控制在0-0.2mm,保证整个内饰的视觉一致性。零件的壁厚整体保持在2.0mm,壁厚过渡区域做渐变处理,避免壁厚突变导致注塑时出现困气、缺胶的问题。在镂空区域的内侧,设计了几个小的定位柱,用来固定内部的功能标识片或者氛围灯导光条,定位柱的高度比配合零件的安装孔深度小0.2mm,避免装配时定位柱顶到零件导致装配不到位。另外在零件的几个边角位置,设计了橡胶缓冲垫的安装位,缓冲垫高出零件背面0.5mm,装配之后缓冲垫刚好压在车身钣金上,既可以减少行车过程中零件和钣金碰撞产生的异响,也能吸收一部分振动,提升零件的使用寿命。

从使用场景来看,这个零件位于驾驶员经常触碰的区域,表面做了哑光皮纹处理,反光度控制在1.5个光泽单位以下,避免阳光照射的时候产生反光干扰驾驶员视线。材料选用的是耐候性较好的ABS+PC合金,既具备足够的刚性,减少装配后的变形量,也有不错的韧性,在低温环境下不会因为轻微碰撞就脆裂,同时材料的耐老化性能好,车辆使用多年之后也不会出现明显的变色、发粘的问题。建模过程中还要考虑模具的脱模斜度,外观面的脱模斜度做1度,内部筋位和卡扣座的脱模斜度做1.5度,保证注塑生产的时候零件可以顺利脱模,不会出现顶白、拉伤的问题。在零件的非外观面,还设计了几个小小的工艺孔,用来排出注塑过程中型腔内的空气,避免零件内部出现气泡,影响结构强度。
