离心泵用导流式扩散器结构设计

　　在离心泵的水力端结构里，扩散器是衔接叶轮出口与泵室压水段的核心过流部件，日常在市政供水增压、工业循环水输送、暖通空调水循环、农田排灌这类场景里，只要是用到多级离心泵或者部分单级端吸泵的工况，都能见到这类部件的身影。它的核心作用，是把叶轮高速甩出的带有较大周向速度的液体，逐步把动能转化为压能，同时消除液体的旋流分量，降低水力损失，避免液体在泵壳内形成紊流冲击，既可以提升泵的整体运行效率，也能减少泵体运行时的振动和水力噪声。

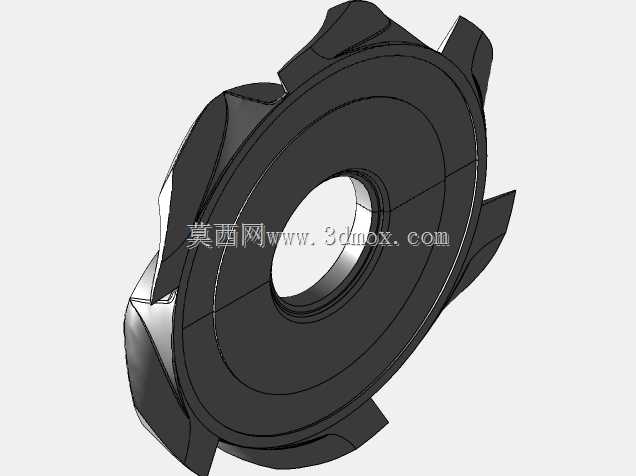

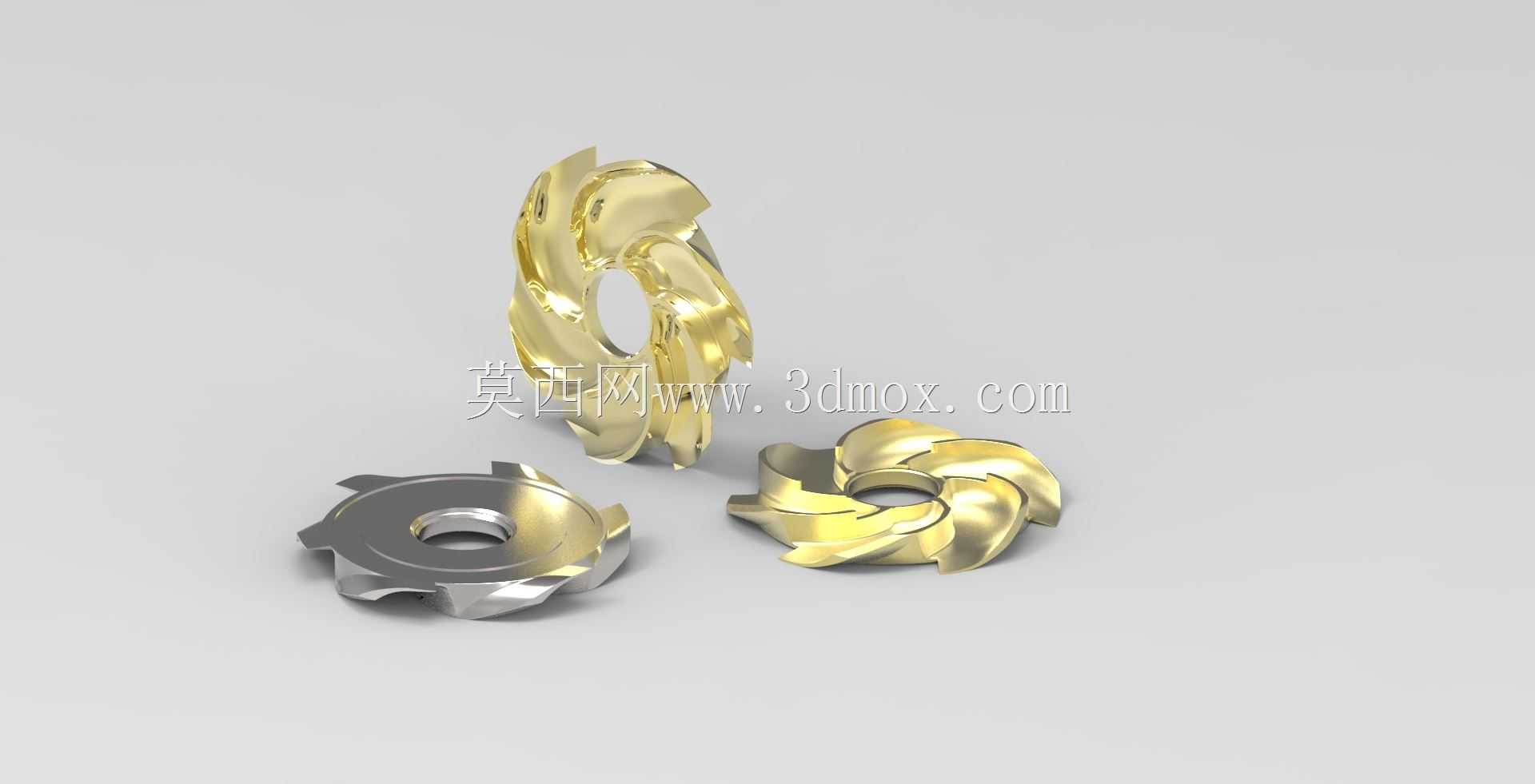

　　从结构设计逻辑来看，这类扩散器的叶片型线完全匹配配套叶轮的出口液流角，叶片采用空间扭曲构型，顺着液流从叶轮流出的方向做平滑过渡，相邻叶片之间形成的流道从进口到出口呈缓慢扩散的形态，流道的扩散角严格控制在水力设计允许的范围内，避免扩散角过大导致流道内出现脱流、漩涡，造成不必要的能量损失。和普通导叶结构不同，这款扩散器采用无外圈的半开式结构，和叶轮的轴向配合间隙需要严格控制在设计公差范围内，间隙过大会导致液流回流，降低容积效率，间隙过小则可能在泵轴窜动时出现动静部件碰磨，引发设备故障。

　　从安装边界来看，扩散器的中心定位孔和泵轴的配合采用间隙配合，定位止口和泵体的对应安装位做同轴度约束，整体轴向尺寸需要和叶轮出口宽度、泵体压水室的轴向深度做尺寸链校核，确保装配后叶轮出口和扩散器进口的对中偏差在允许范围内。扩散器的叶片进口边做了小圆角修型，减少液流冲击进口边造成的损失，叶片表面的粗糙度要求也较高，避免过流表面的凸起造成液流紊动。在实际选型匹配时，需要注意扩散器的额定流量点和配套叶轮的最优工况点重合，不能出现大叶轮配小流道扩散器或者小叶轮配大流道扩散器的情况，否则会导致泵的高效区间偏移，运行能耗上升。

　　在逆向建模还原这类部件的时候，需要重点捕捉叶片的空间型线点位，尤其是叶片进出口的安放角、流道的截面变化规律，不能只还原外形轮廓而忽略过流面的型线精度，否则做出来的模型用于水力仿真或者加工复刻时，会出现性能和原部件偏差较大的问题。另外扩散器的材质一般根据输送介质选择，清水工况多用铸铁或者工程塑料，输送腐蚀性介质则会采用不锈钢或者铜合金材质，不同材质的部件壁厚会有一定差异，但过流面的型线尺寸是一致的。在实际检修场景中，扩散器的叶片如果被介质中的杂质冲蚀或者出现气蚀损伤，会直接导致泵的出力下降、电流波动变大，这时候就需要更换同型号的扩散器，更换时要注意清理安装位的杂物，确保定位准确，配合间隙符合装配要求。
