油气开采海底泵送流体存储模块

　　在深海油气田开发的水下生产系统布局中，这类流体存储模块是海底泵送链路里不可缺少的配套单元，主要布放于水下管汇与海底增压泵组之间的海床基架上，承担泵送过程中的流体缓冲、介质暂存与压力波动平抑功能。不同于陆地油气站场的常压存储罐体，水下作业场景要求模块整体能长期承受数百米水深带来的静水压，同时耐受海底低温、高盐腐蚀环境以及油气介质内的杂质冲刷，因此在结构设计阶段首先要解决的是耐压壳体的受力均衡问题。整个模块的主体承压舱采用等壁厚圆筒加两端标准椭圆封头的结构形式，这种结构在深海外压作用下不会出现局部应力集中导致的失稳问题，舱体内部设置有多道环形加强筋，既可以提升壳体抗外压能力，也能作为内部功能组件的安装支撑基准，

　　避免内部构件在水下安装下放、海流冲击以及泵送启停的振动工况下出现位移。模块的接口端统一采用水下生产系统标准的API法兰对接形式，所有接口的安装面都做了堆焊耐蚀合金处理，对接时配合金属密封环实现无泄漏连接，接口的布置位置集中在模块的同一侧端面上，方便水下机器人（ROV）在海底完成对接操作，不需要调整模块整体朝向就能完成所有管路的连接作业，大幅降低水下施工的难度与耗时。从功能逻辑上看，模块内部通过导流隔板划分出缓冲腔、存储腔与排气集液三个功能区域，当上游采油树输送来的油气水混合介质进入模块后，首先在缓冲腔内完成流速衰减，避免高速带压流体直接冲击存储腔内壁造成结构冲蚀，同时缓冲腔内的折流结构可以初步分离介质裹挟的游离气泡，

　　分离出的气体通过顶部的集气通道汇入排气支路，避免气蚀现象对下游泵送叶轮造成损伤。存储腔的容积设计匹配下游海底泵的额定泵送流量，能够在上下游流量出现短暂波动时提供足够的介质缓存量，避免泵组出现吸空或者过载的工况，保障整个海底泵送系统的运行稳定性。模块外部的安装底座采用焊接式滑靴结构，滑靴的底面做了耐磨堆焊处理，能够适配海床的不平整地形，底座上预留的标准吊装孔与ROV操作接口，既可以满足平台吊机的下放安装要求，也支持后期水下运维时的模块移位操作。整个模块的所有外露结构件都做了阴极保护处理，配合外层的防腐涂层，能够满足水下20年以上的设计使用寿命要求，不需要中途上岸维护。在三维建模过程中，所有结构的倒角、焊缝余量、

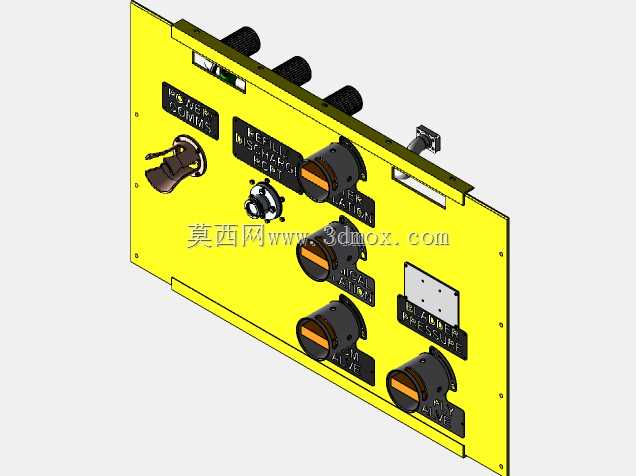

　　安装间隙都按照水下设备的制造公差要求做了预留，壳体的壁厚、加强筋的间距都经过外压稳定性校核，接口的位置度公差严格匹配水下管汇的对接标准，内部导流结构的曲面过渡都做了流场仿真优化，尽可能降低介质在模块内部的流动阻力，减少不必要的压损。不同于陆地存储设备可以预留较大的操作维护空间，海底设备的安装空间受海床基架尺寸限制非常严格，因此整个模块的外形轮廓做了最大化的紧凑设计，所有外部附属构件比如阀门安装座、仪表接口都嵌入到壳体的加强筋间隙内，不会额外增加模块的整体外轮廓尺寸，能够直接适配现有主流海底泵送系统的安装基架，不需要对原有基架做改造就能直接替换安装。模块上预留的仪表接口可以安装水下压力、温度与液位传感器，实时将内部的介质参数传回水面控制中心，方便运维人员实时掌握模块的工作状态，提前预判可能出现的堵塞、泄漏等故障。
