箱式直线轴承座SCS系列滑动导向组件

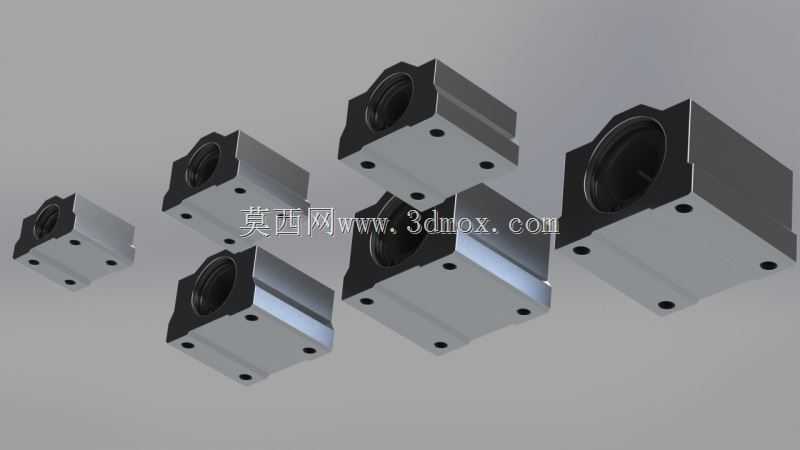

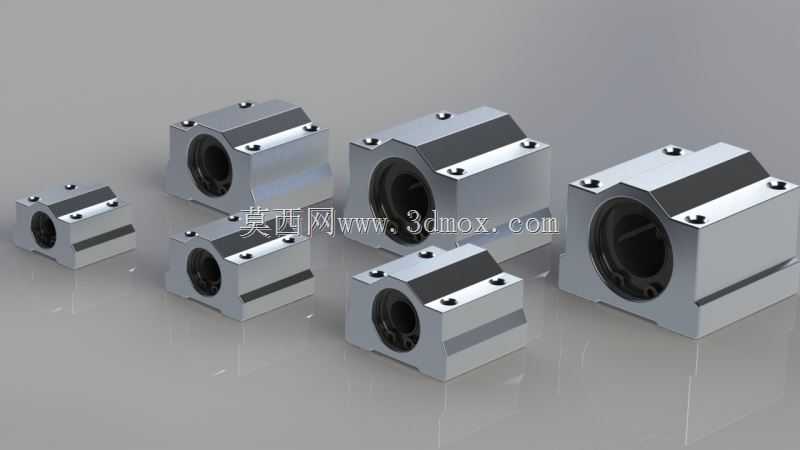

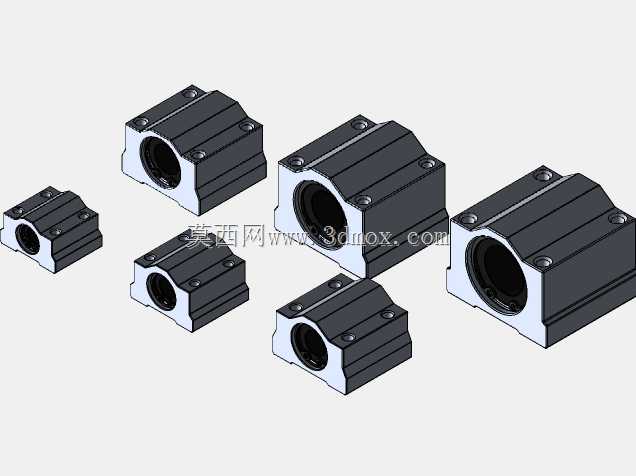

　　做非标自动化设备设计快十二年，箱式直线轴承座是我选型库里翻得最频繁的一类传动支撑件，这次的SCS6UU到SCS20UU全系列组件，几乎覆盖了从微型检测工位到中型移栽机构的常用轴径需求，不用在不同供应商的模型库里来回切换适配，省了不少前期方案对接的麻烦。先从实际应用场景说，这类带铝制箱体的直线轴承座，最常出现在点胶机的Z轴升降滑台、包装线的物料推料机构、小型检测设备的探针移动模组、3C产品组装工位的短距离移栽滑台上，和光轴配合使用的时候，不需要额外加工复杂的安装基准面，箱体本身的底面就是精加工的安装定位面，直接锁在型材或者安装板上就能保证导向精度，比单独用开口直线轴承自己做安装座的方案，至少能省掉三分之一的加工与装配调试时间。

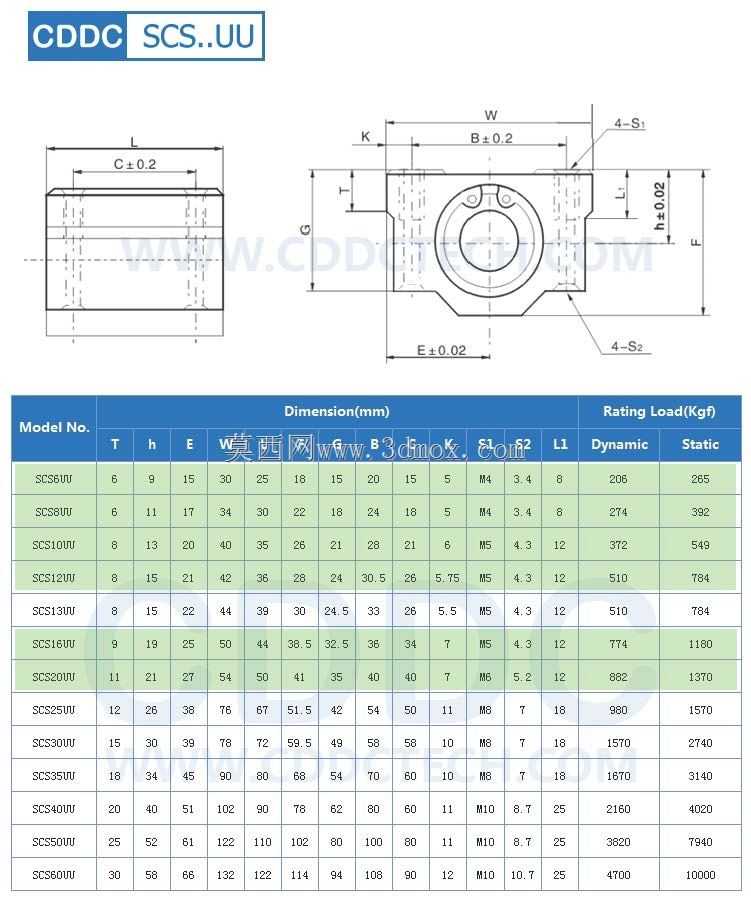

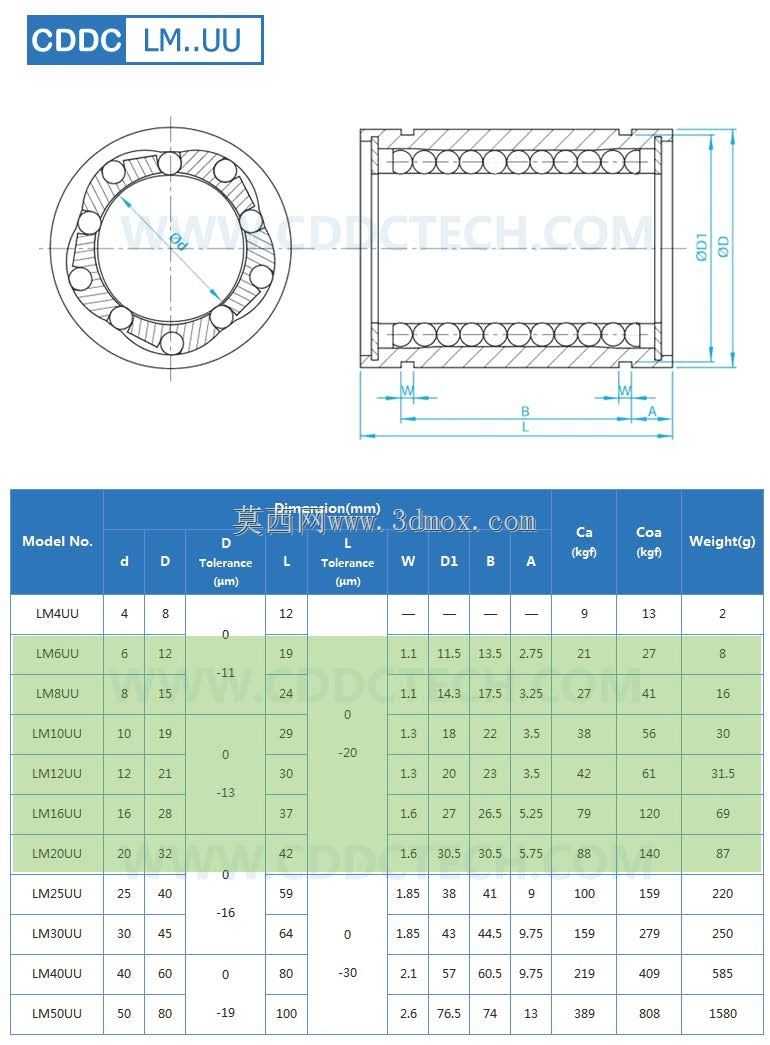

　　很多刚入行的结构工程师容易踩的坑，是选这类轴承座的时候只看内孔轴径，忽略安装边界的干涉问题，这个系列的模型把每个规格的安装孔距、箱体总宽总高、锁紧螺钉的位置、甚至轴承内圈伸出箱体的长度都做了精准还原，比如SCS6UU的小规格，整体宽度不到20mm，适合安装空间极度紧凑的微型工位，而SCS20UU的大规格，箱体高度接近40mm，能承受更大的径向负载，用在水平布置的推料机构上，承载10kg以内的往复运动负载完全不会出现卡滞。从设计思路上看，这个系列的轴承座采用的是一体式铝合金箱体压铸后精加工的工艺，箱体表面做了阳极氧化处理，既减轻了整体重量，又能保证安装面的平面度公差控制在0.02mm以内，内部嵌入的是标准UU系列带密封的直线轴承，

　　两端的密封圈能阻挡车间里的粉尘、切削液碎屑进入轴承滚道，比开放式的直线轴承防护等级高一个档次，在有少量粉尘的组装车间或者轻度油污的加工工位上，使用寿命能提升40%以上。实际装配的时候要注意，这类箱式轴承座的安装孔是沉头通孔，不同规格对应的沉头深度、螺钉规格都有明确的边界，比如SCS8UU用M3的内六角螺钉安装，沉头深度是4mm，选型的时候如果安装板厚度小于5mm，就需要额外加平垫防止螺钉穿出，这些细节在三维模型里都能直接测量，不用反复翻纸质样本查参数。另外这个系列的所有规格都是独立建模的，做装配体的时候可以直接根据轴径选对应的型号拖入，不需要做缩放或者特征修改，每个轴承座的中心高都做了严格的公差匹配，同一轴径的轴承座成对使用的时候，

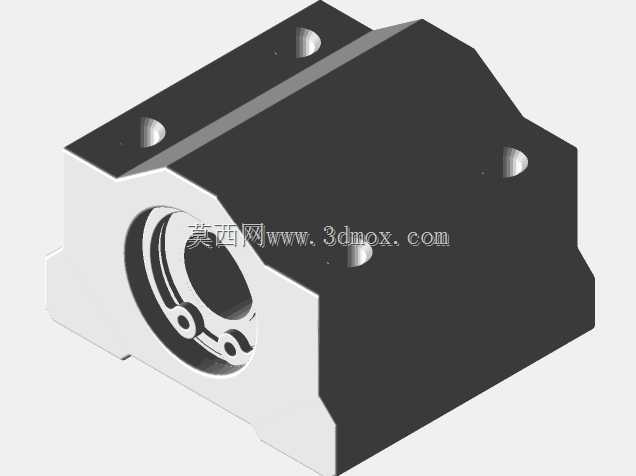

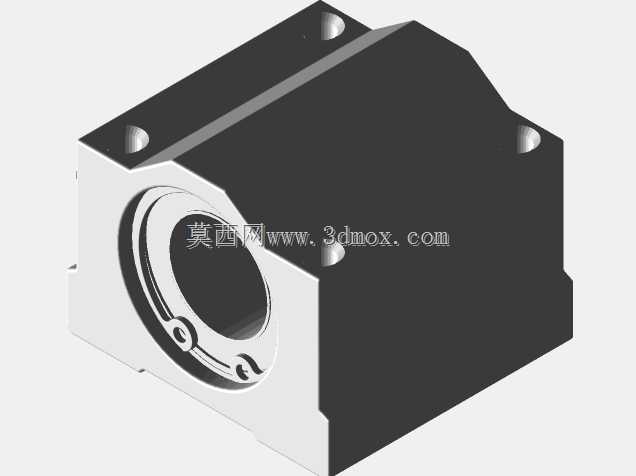

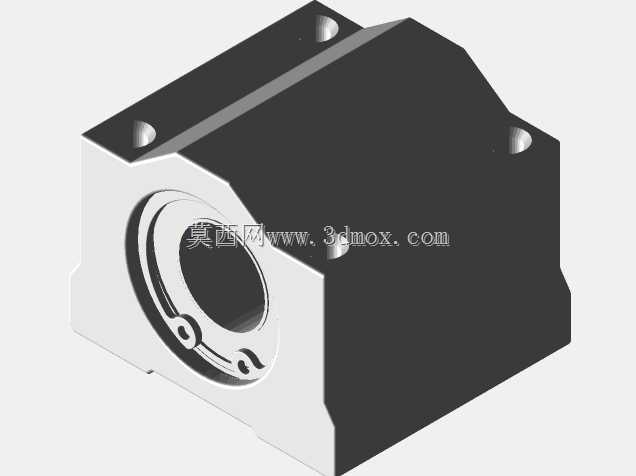

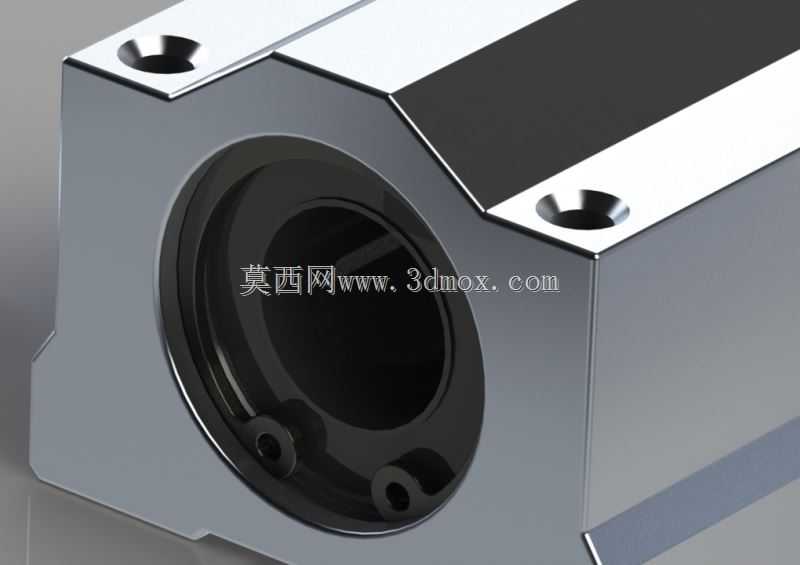

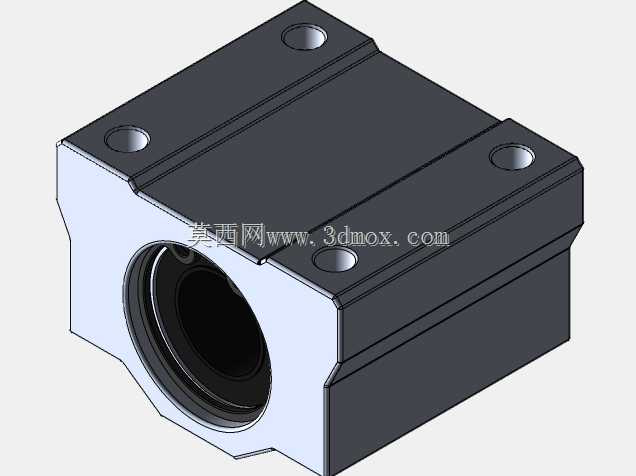

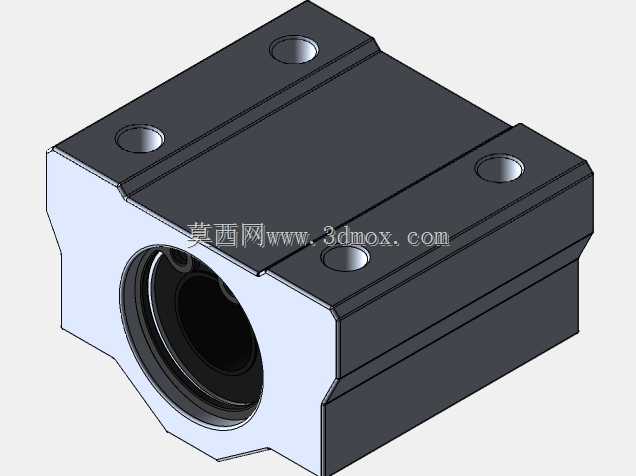

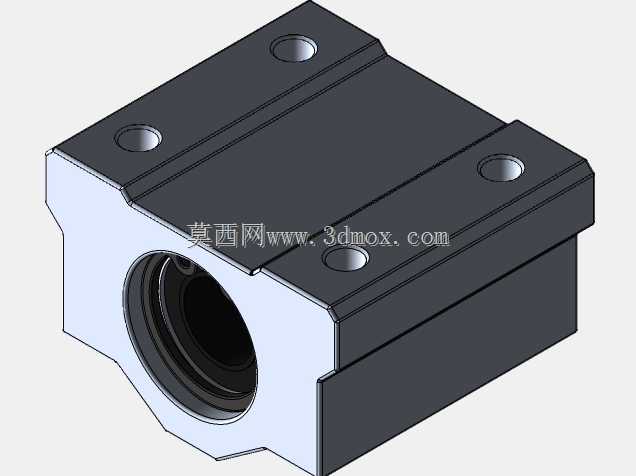

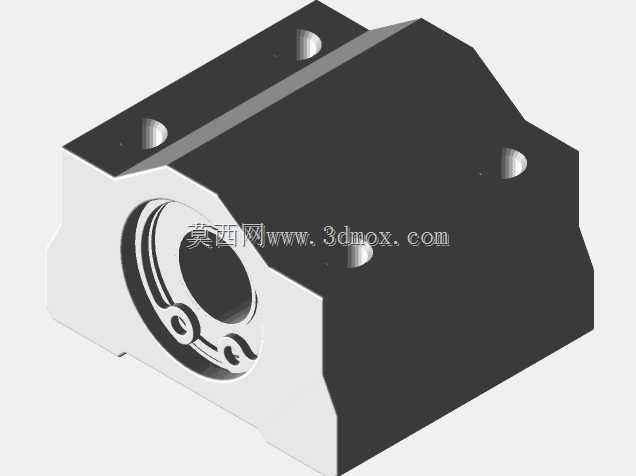

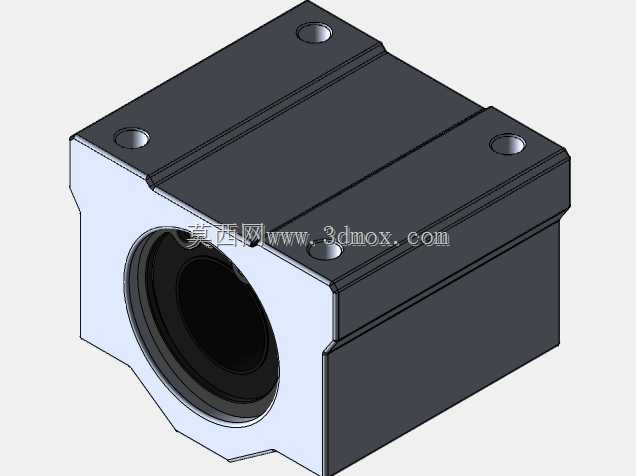

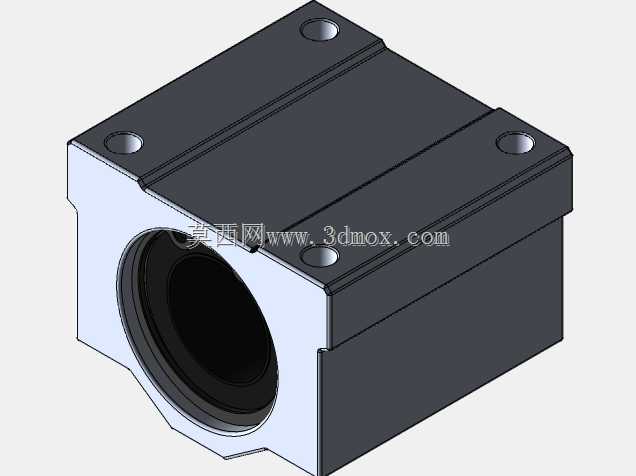

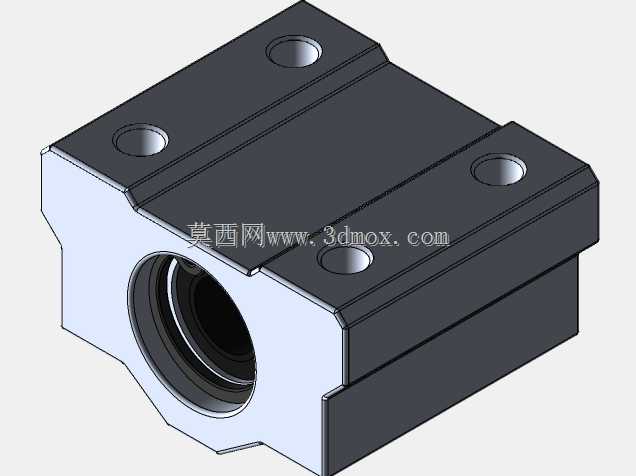

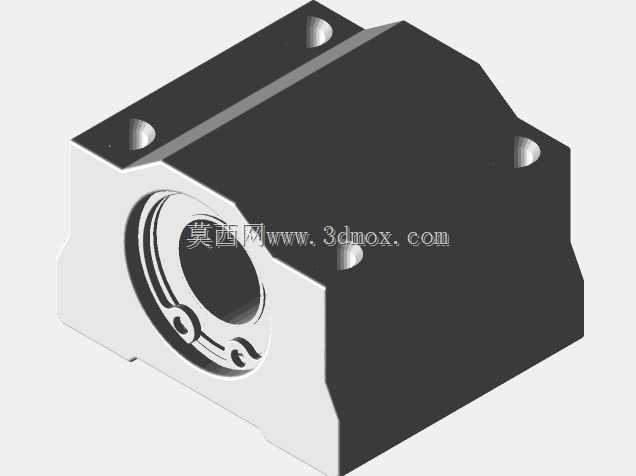

　　不需要额外调整同轴度，只要安装面的平面度达标，光轴穿入之后就能实现顺畅的无卡滞滑动。很多人做线性导向机构的时候，会把这类箱式轴承座和直线导轨滑块混淆，实际上在短行程、低负载、对安装空间要求更紧凑的场景下，箱式轴承座加光轴的方案成本只有直线导轨方案的三分之一，而且对安装面的加工精度要求更低，适合批量设备的成本控制。比如我之前做的一批口罩机耳带焊接工位的滑台，用的就是SCS12UU的轴承座配12mm光轴，往复行程150mm，每分钟往复60次，连续运行两年多都没有出现明显的磨损间隙，比之前用铜套做的滑动结构故障率低很多。还要注意的是，这类轴承座的负载方向是有要求的，主要承受径向垂直于光轴方向的负载，如果要承受侧向的倾覆力矩，就需要成对使用两个轴承座拉开间距，或者选用加长型的箱体，这个系列的标准型箱体长度是对应轴径的1.5倍左右，足够应对常规的无偏载往复运动，如果有偏载工况，可以在装配的时候调整两个轴承座的间距，把倾覆力矩转化为径向负载，避免轴承局部受力过早磨损。从建模细节来看，模型还原了箱体上的轴承顶丝孔、安装沉孔、侧面的工艺倒角，甚至轴承密封圈的细节都做了出来，做设备渲染或者方案汇报的时候，不需要再额外做外观修饰，直接导出工程图就能用来统计BOM表，安装孔的位置尺寸可以直接用来加工安装板，不用二次核对样本参数，能减少设计阶段的出错概率。
