剖分式枕型轴承支撑座结构设计

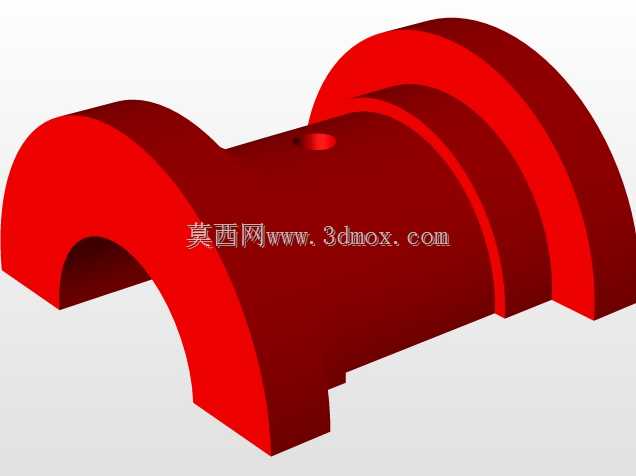

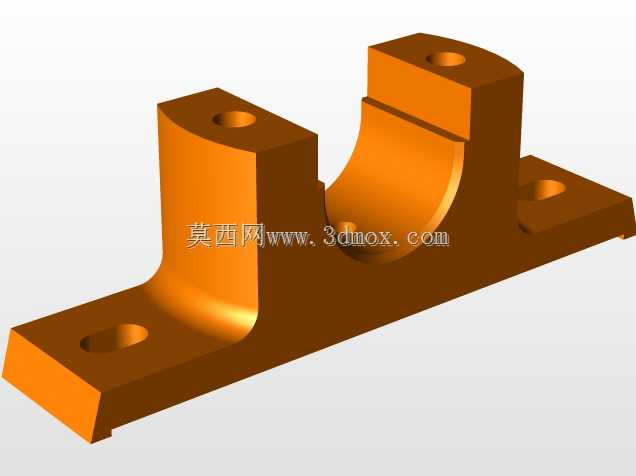

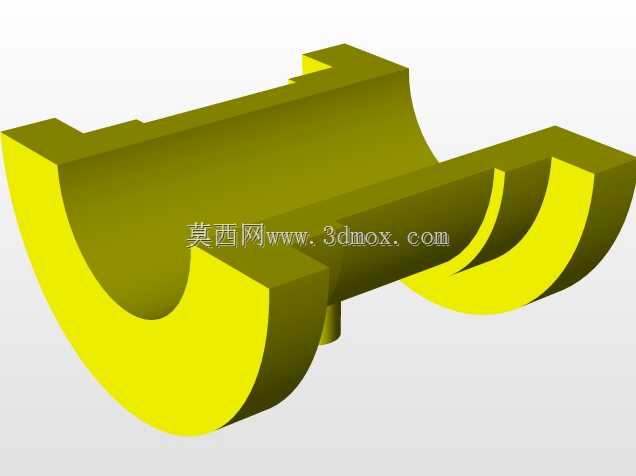

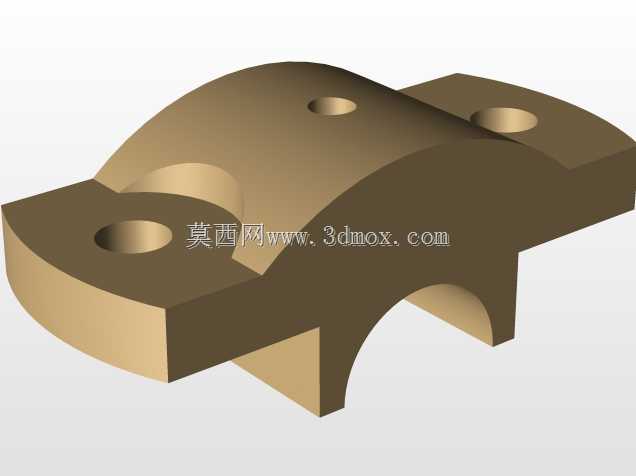

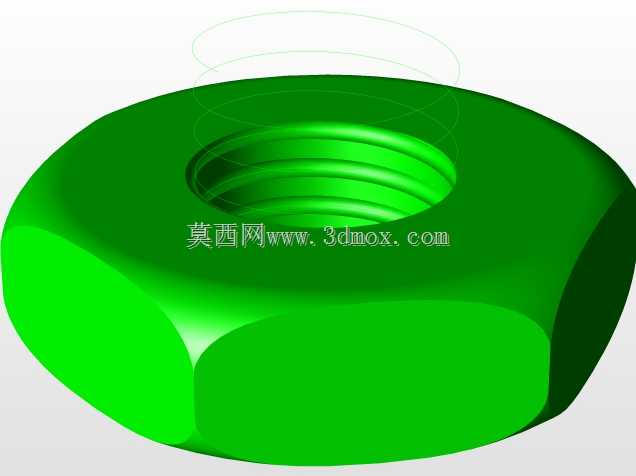

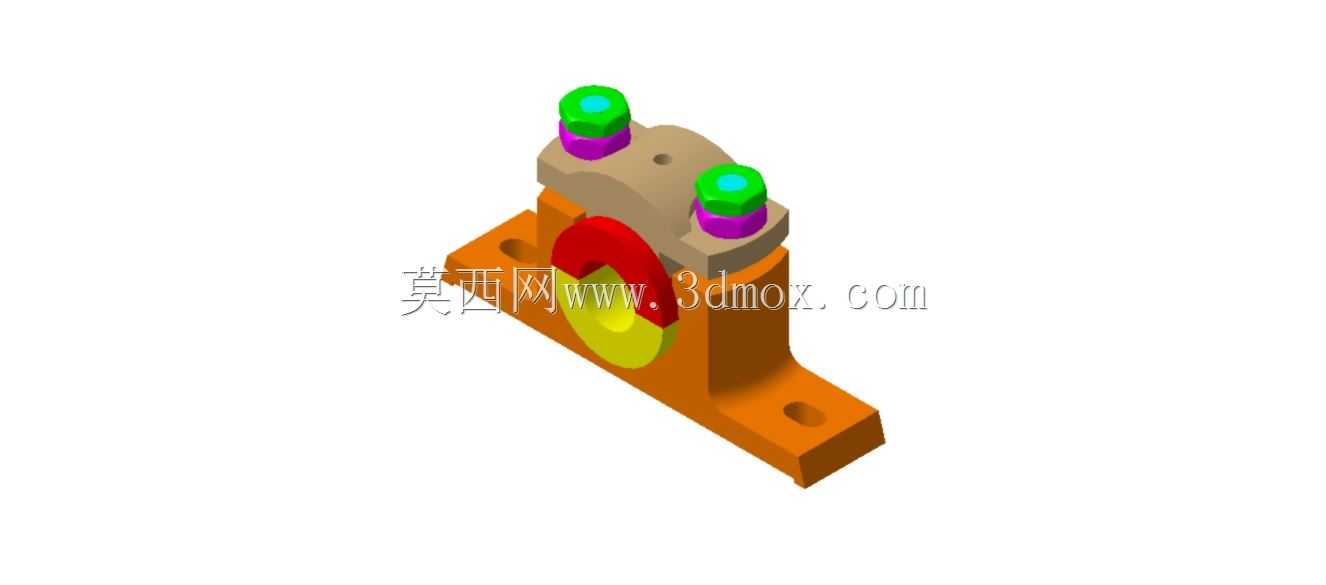

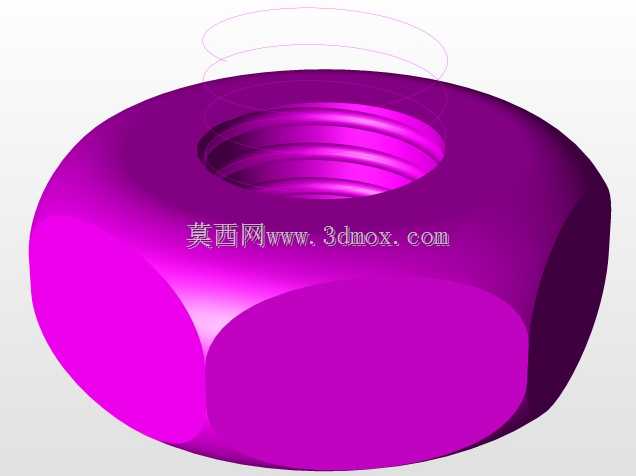

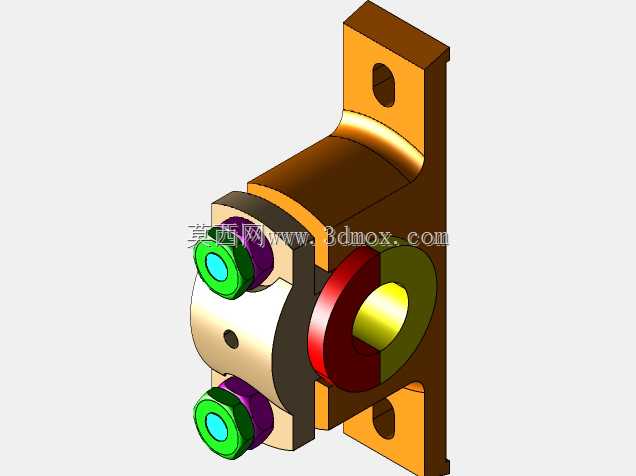

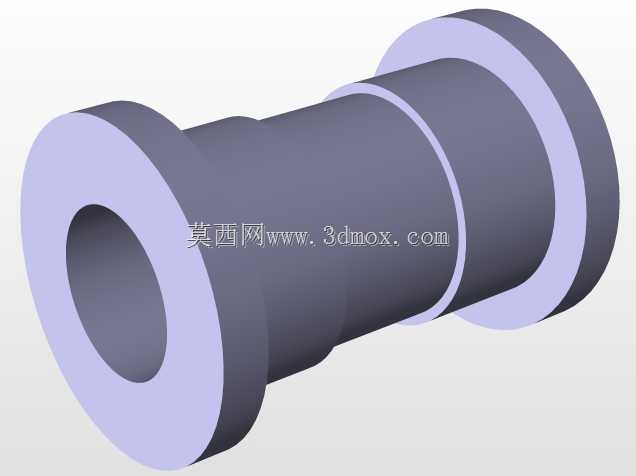

在常规带式输送机、小型农用传动设备、轻工包装生产线的动力传递环节，这类枕式支撑座是轴系布局里最常见的支撑部件，核心作用是为配套的调心轴承提供封闭的安装腔体，抵消轴运转过程中产生的径向载荷与少量轴向窜动，避免转轴直接与设备机架硬接触造成的磨损。从结构设计逻辑来看，这款剖分式枕座采用上下座体拆分的结构，上盖与底座通过两个对称布置的锁紧螺栓实现压紧固定，螺栓顶端的彩色防护帽一方面可以在装配时快速区分螺栓规格，避免现场混装，另一方面也能阻挡车间内的粉尘、切削液溅入螺纹缝隙，减少后期维护拆卸时的锈死概率。底座部分采用带两个长圆形安装孔的延伸支脚结构，长圆孔的设计是为了在现场安装时预留一定的位置调整余量，不需要在预埋安装板时做到绝对的孔位精准，装配人员可以在轴系对中调整完成后再拧紧安装螺栓，大幅降低现场安装的对位难度。中间的轴承安装腔采用圆弧面适配设计，能够完美贴合外购标准调心球轴承的外圈轮廓，上盖压紧后不会出现轴承外圈偏斜的问题，腔体两侧预留的密封件安装槽，可以配套安装毡圈油封或者骨架油封，阻挡外界灰尘进入轴承滚道，同时避免轴承内部的润滑脂在运转过程中甩出。实际选型应用时，需要重点核对安装底座的支脚中心距、安装孔的孔径大小、轴承腔的内径尺寸，这三个参数直接决定了该支撑座能否适配现有设备的安装空间，通常这类支撑座的中心高是固定公差范围，选型时要保证转轴安装完成后，轴中心与配套带轮、链轮的中心高度一致，避免出现传动带偏磨、链条跳齿的问题。从材质选择的常规方案来看，这类枕座的底座与上盖多采用灰铸铁HT200铸造而成，铸铁材质本身具备良好的减震性能，能够吸收转轴高速运转时产生的小幅振动，减少振动向设备机架传递，同时铸铁的耐磨性能优异，长期承受轴承外圈的微动摩擦也不会出现过度磨损导致的腔体扩孔问题。在装配流程上，需要先将轴承加热后套装在转轴的对应轴颈位置，待轴承冷却抱紧轴颈后，再将轴承整体放入底座的弧形腔体内，扣合上盖后按照对角线顺序分次拧紧两个锁紧螺栓，避免单次拧紧单侧螺栓造成上盖偏斜，夹死轴承外圈导致的运转卡滞。这类支撑座在日常维护时不需要整体拆卸转轴，只需要松开上盖的锁紧螺栓就可以抬起上盖，检查轴承的润滑状态与磨损情况，相比整体式轴承座大幅减少了维护工作量，尤其适合安装空间狭窄、不便于整体抽出转轴的设备布局场景。在设计建模过程中，需要重点保证两个螺栓孔的同轴度、轴承安装腔的圆柱度公差，以及安装底面与轴承腔中心的平行度，这些形位公差如果超出范围，会直接导致轴承安装后出现别劲的问题，大幅缩短轴承的使用寿命，建模时安装孔的长圆孔长度通常设置为孔径的1.5倍，既保证足够的调整余量，也不会因为孔过长降低支脚的结构强度，底座与安装面接触的底面需要设计成完整的平面，不需要做多余的减重凹槽，保证安装时的接触面积足够，避免长期受力后出现支脚变形。
